还在做产品设计的各位大家好 问一下关于出模的问题

发布于 2023-12-20 9 点赞 7 评论 1117 浏览

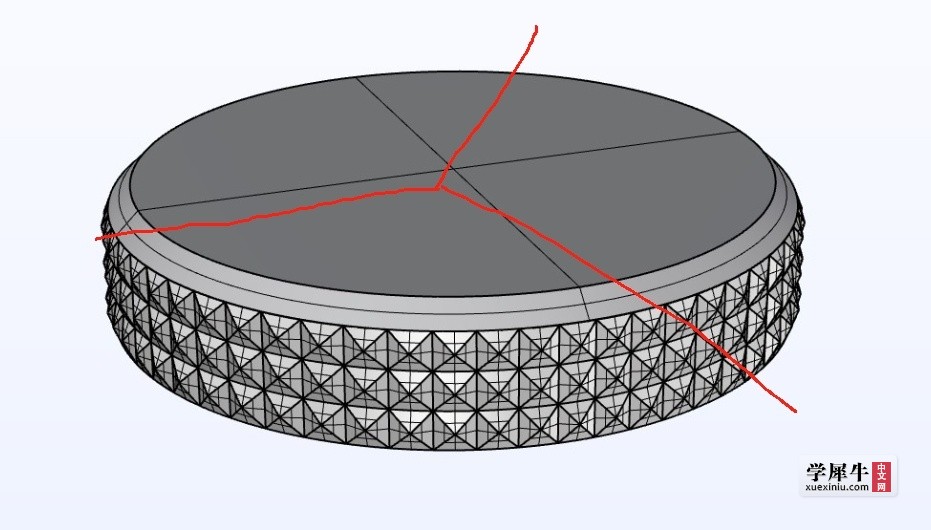

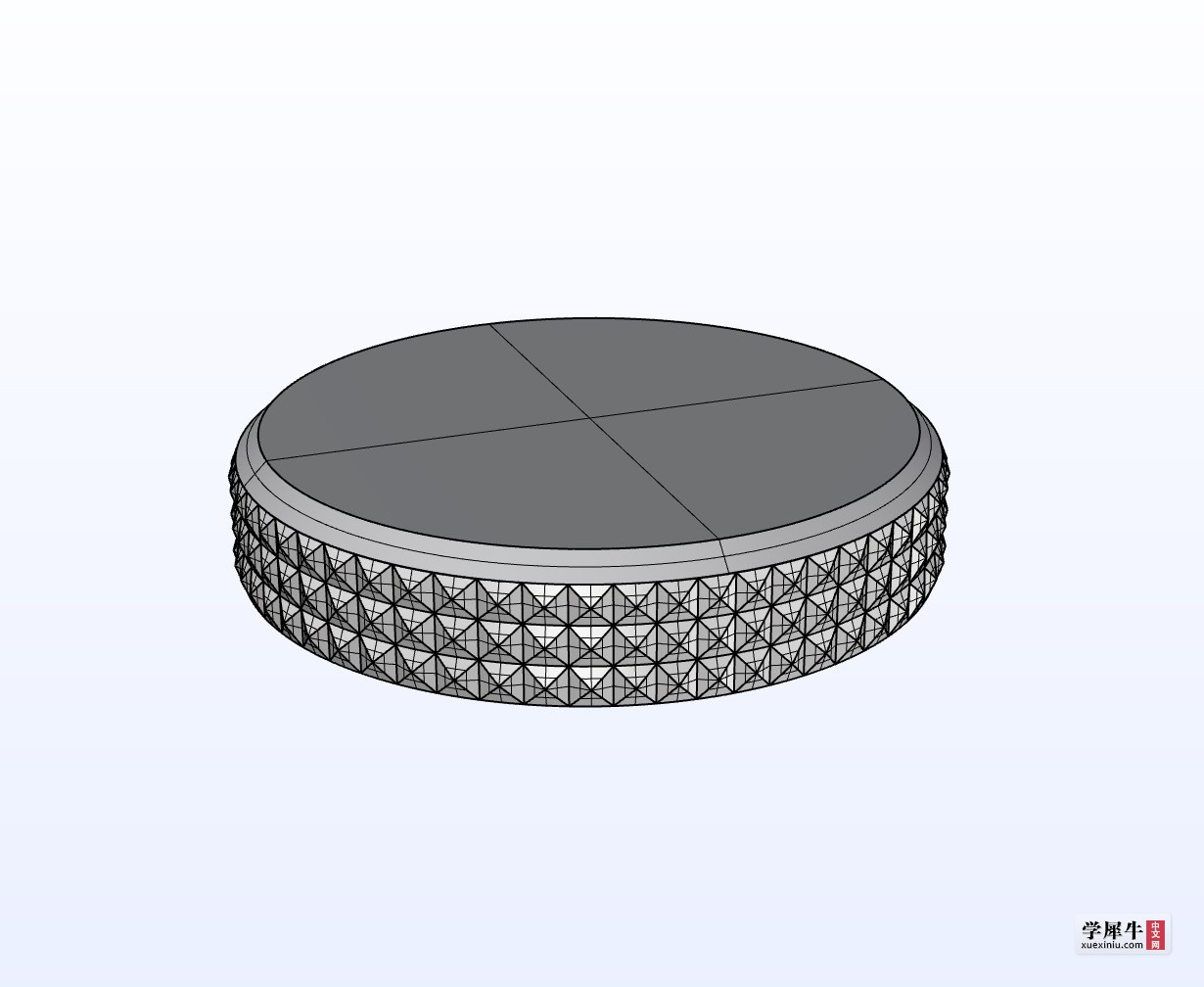

各位好呀 请问这个旋钮如果要注塑的话 应该如何出模呢 是不是比较麻烦  希望有大神解答

回答问题 回答被采纳将会获得5 经验 + 10 牛丸 已有7人回答
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

965324962 | 设计师 | 发表于 2023-12-20 18:01:59
这种咬花不是很凸起的话,三个角度,再合模!塑胶件电镀的这种也很常见,工艺效果也不错,很有金属质感
4 回复

举报

Guaky15 · 发表于 2023-12-21 15:31 点评

受教了 谢谢您指点

DEzipo | 设计师 | 发表于 2023-12-20 17:48:27
具体工艺是晒纹(咬花),有模具做个晒纹也不算贵,但这种环形的没见过,一般这种纹理的旋钮大部分都是金属件,做个滚花就出来了,看看有没有正儿八经的结构老哥具体来说说
2 回复

举报

Guaky15 · 发表于 2023-12-21 15:32 点评

嘿嘿 是的 一般都用金属件 我得去五金加工那儿问问 不知道成本比塑料件要贵多少

我差点就懵b丶 | 设计主管 | 发表于 2023-12-21 08:56:09
塑料就激光雕刻走行位 金属就咬花 很难吗?多花点钱什么都能做
0 回复

举报

Guaky15 · 发表于 2023-12-21 15:33 点评

问题是我没钱

Guaky15 | 资深设计师 | 发表于 2023-12-21 15:31:45
965324962 发表于 2023-12-20 18:01
这种咬花不是很凸起的话,三个角度,再合模!塑胶件电镀的这种也很常见,工艺效果也不错,很有金属质感
...

受教了 谢谢您指点
0 回复

举报

Guaky15 | 资深设计师 | 发表于 2023-12-21 15:32:51
DEzipo 发表于 2023-12-20 17:48
具体工艺是晒纹(咬花),有模具做个晒纹也不算贵,但这种环形的没见过,一般这种纹理的旋钮大部分都是金属 ...

嘿嘿 是的 一般都用金属件 我得去五金加工那儿问问 不知道成本比塑料件要贵多少
0 回复

举报

Guaky15 | 资深设计师 | 发表于 2023-12-21 15:33:43
我差点就懵b丶 发表于 2023-12-21 08:56
塑料就激光雕刻走行位 金属就咬花 很难吗?多花点钱什么都能做

问题是我没钱
0 回复

举报

唐唐唐繼 | 设计主管 | 发表于 2023-12-30 18:07:33
套个金属咬花件更加有质感,在来刀CNC
