求助这表皮怎么做出来的，快急死了，谢谢了

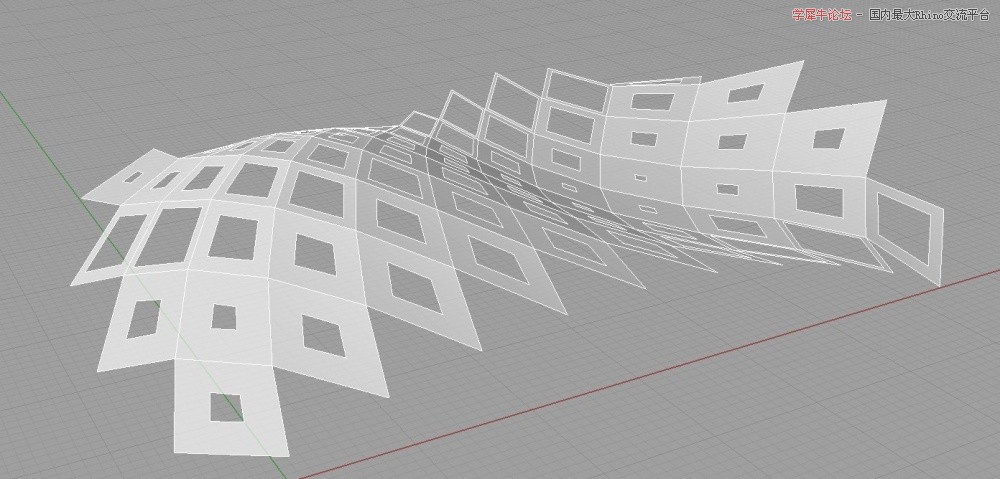

就这个表皮
这应该有用attractor相关指令流动做出来的
我已经建立菱形的外观
但一直无法做出这图片想要的感觉

表皮

tom玄 · | 发表于 2014-6-21 13:53:44

BIG_box 发表于 2014-3-8 18:23

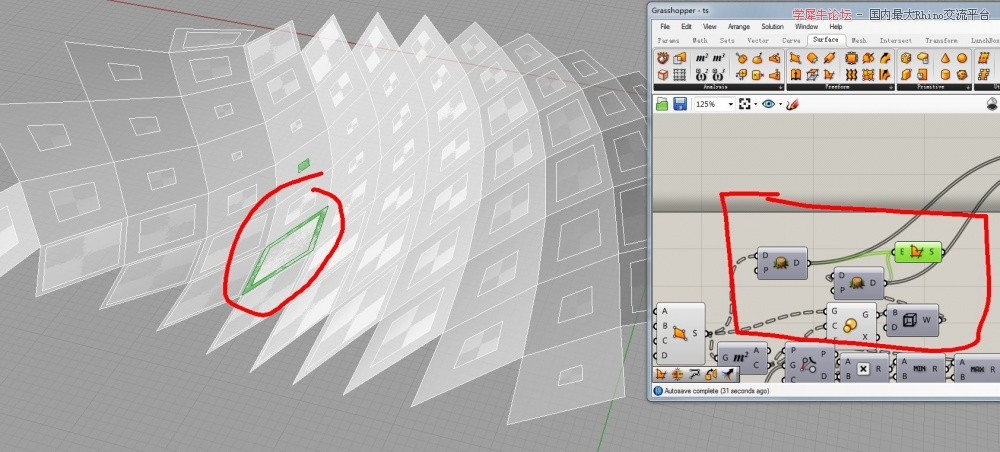

请问这个是在哪里调出来的求助

point on curve

Gugurat · | 发表于 2014-6-2 02:57:43

attractor on surface Good

15699891817 · | 发表于 2016-7-6 15:20:03

孙玄发表于 2012-5-8 09:17

能拜师吗？

wyx10022 · | 发表于 2012-5-6 16:09:37

这是一个点干扰的案例

mykuworld · | 发表于 2012-5-6 18:30:26

铺张布在分不行吗？？

孙玄 · | 发表于 2012-5-7 13:04:58

这个案例有点小综合，不光涉及到曲面流动，还有成组放样，以及曲线干扰。
按如下顺序
1在平面上细分曲面 2曲线干扰 3成组放样 4曲面流动，将平面图案流动到扭曲的surface上
用到的运算器可能有divide domain、surface box、loft、box morph等，另外曲线干扰有好多相似的运算器可以实现，楼主可以自己选择一下~

邓仁鸿 · | 发表于 2012-5-8 01:49:11

wyx10022 发表于 2012-5-6 16:09
这是一个点干扰的案例

经过N多的尝试都不行 ......

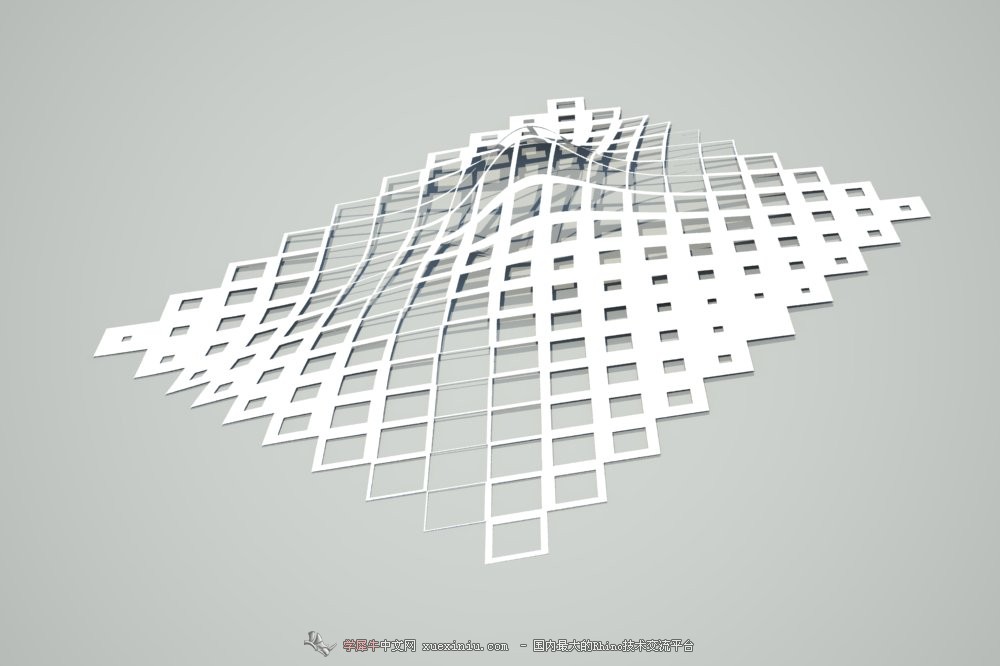

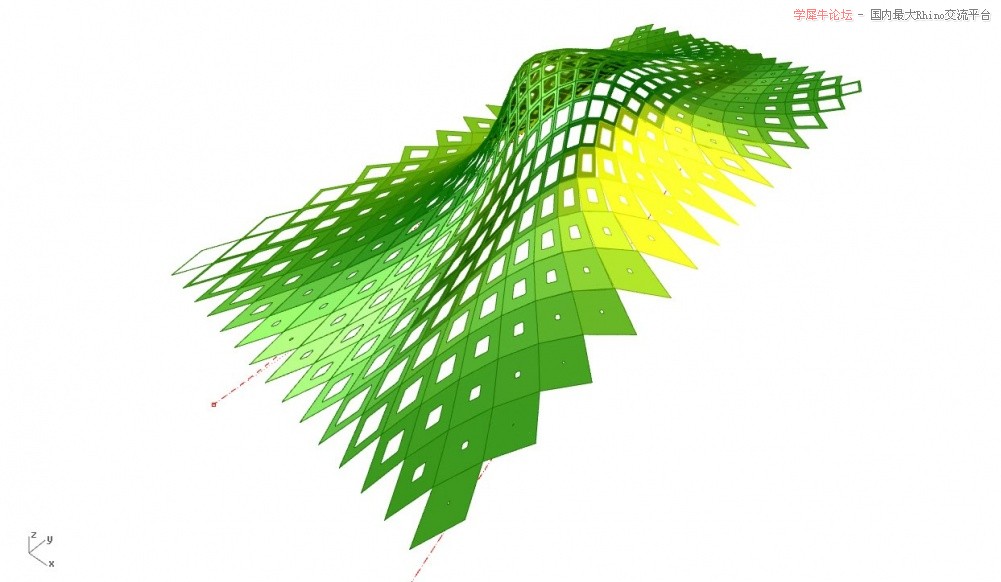

不过最后还是做出来了请老师审阅下：

建曲面

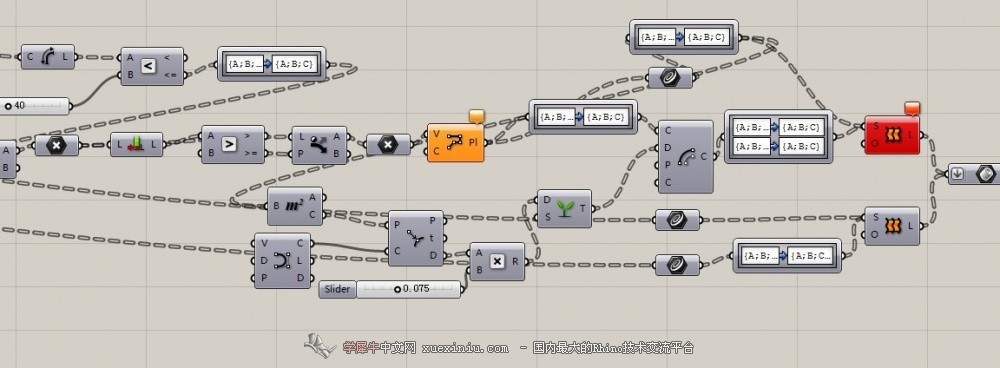

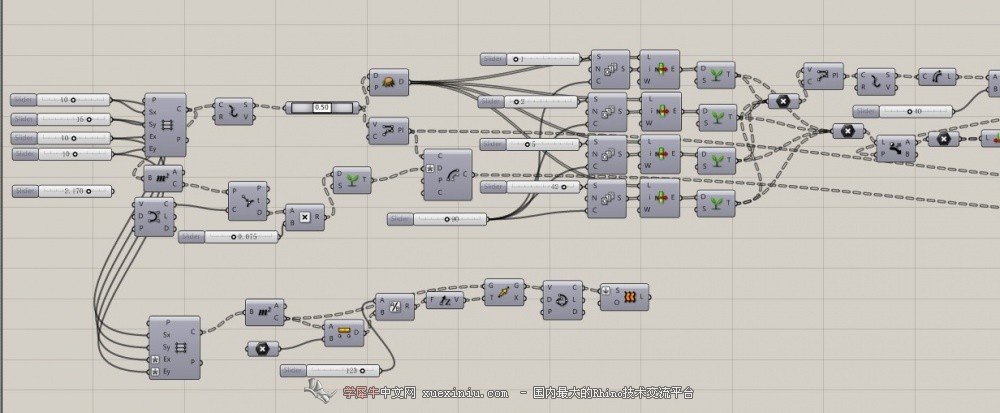

用了这个电池解决了数据连线问题

在做这个练习的时候带来了两个问题

第一个问题：做这例子时还有另一个思路曲面细分连线等差数列偏移连线生成菱形，数据这个问题一直卡到我

想要这样连线生成平面它NND就是连不了

再经过测试在封闭的曲下是可以的？顶改？？

第二个问题：

为何在这里用平面这个电池生不了呢？是不是两平面不在同一平面上？
如何检查两个平面是否在同一平面？

wyx10022 · | 发表于 2012-5-8 09:12:03

邓仁鸿发表于 2012-5-8 01:49
经过N多的尝试都不行 ......

不过最后还是做出来了请老师审阅下：

问题一：关于菱形嵌面有好几个小插件，拿来即用就可以
问题二：判定两平面共面方法

你的模型逻辑正确，就是美观性需要加强

孙玄 · | 发表于 2012-5-8 09:17:26

孙玄发表于 2012-5-7 13:04
这个案例有点小综合，不光涉及到曲面流动，还有成组放样，以及曲线干扰。
按如下顺序
1在平面上细分曲面 ...

$@7`FT3U@_)ARO{7X$D9Z0)8.jpg$

yongdesign · | 发表于 2012-6-24 22:41:07

文件能传上来吗学下

liubaolalala · | 发表于 2012-6-29 11:35:21

学习了！！！！！！！！！！！！

我兜里有钱 · | 发表于 2012-7-3 11:06:47

找个清晰的教程学习真不容易啊

linteli2007 · | 发表于 2012-8-1 20:02:08

求啊，教程

fxj271 · | 发表于 2012-8-11 23:23:48

貌似是个希特勒的标志呢[s:154]

maskmaker · | 发表于 2012-8-17 19:59:36

大侠能否发个源文件，看不清楚。菱形这个东西很困惑，也就是我一直想解决的如何筛选数值的问题。虽然有插件，但是还是想自己搞一下，进一步搞清楚如何选数。王老师可否具体指导一下？

wyx10022 · | 发表于 2012-8-18 10:10:03

maskmaker 发表于 2012-8-17 19:59
大侠能否发个源文件，看不清楚。菱形这个东西很困惑，也就是我一直想解决的如何筛选数值的问题。虽然有插件 ...

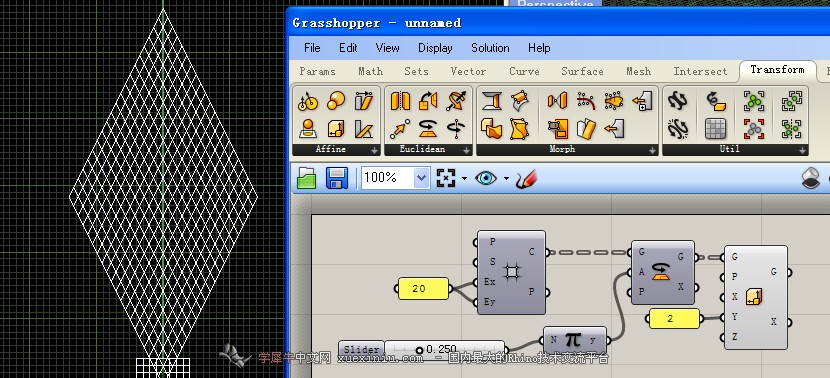

这是一个比较直观的方法，就提示到这了，
下面几步可采用数据筛选，最后copytrim或remap curve

当然也可以耐心的把1楼菱形布点的规律，找出来，用4point surface去做
这个需要极大的耐心和数学推导能力

还是建议用插件

maskmaker · | 发表于 2012-8-18 13:06:35

多谢

劉恒琛 · | 发表于 2012-8-18 16:04:56

Beeeest · | 发表于 2012-8-20 09:05:23

这是嘛东西呀，看一头雾水，感觉像电路图

k123kenmy · | 发表于 2012-11-26 17:17:03

邓仁鸿发表于 2012-5-8 01:49
经过N多的尝试都不行 ......

不过最后还是做出来了请老师审阅下：

不用插件，该怎么帅选出菱形的四个点？？、用4点成面的命令构造菱形？

270517363 · | 发表于 2012-11-27 13:28:05

挺好的交流

craftwave · | 发表于 2012-11-27 18:10:46

看上去无比复杂的电沲组呀，这要慢慢研究才行呀。

bbh · | 发表于 2013-1-24 13:01:36

感谢楼主分享资源

bbh · | 发表于 2013-1-24 13:03:12

感谢楼主分享资源:)

wyj1991727 · | 发表于 2013-1-27 12:12:57

正在学习！！

deutzer · | 发表于 2013-1-29 15:05:19

邓仁鸿发表于 2012-5-8 01:49
经过N多的尝试都不行 ......

不过最后还是做出来了请老师审阅下：

gh0.9 没找到这个diamond电池请教一下

L.J.A · | 发表于 2013-1-30 00:08:36

哇这个对于我们这样的新手来说还是好难啊……唉慢慢来

alex-top · | 发表于 2013-2-24 22:05:03

有用好好学学

Achicue · | 发表于 2013-2-25 16:19:36

[s:189]牛呀

mbching · | 发表于 2013-2-25 22:18:27

deutzer 发表于 2013-1-29 15:05
gh0.9 没找到这个diamond电池请教一下

diamond 電池應該是 lunchbox插件所做的

http://wiki.theprovingground.org/tpg-plugin-download

FOXSEU007 · | 发表于 2013-12-31 10:49:54

很强大。。。

BIG_box · | 发表于 2014-3-8 18:23:10

劉恒琛发表于 2012-8-18 16:04

请问这个是在哪里调出来的求助
