MecSoft公司貌似很久没有更新RhinoART 1.0了，最近公司的工作流程中需要用到浮雕设计工具，经过几番比较，还是把这个07年面世的老工具搬了出来。时隔多年，它仍然是Rhino平台上最棒的浮雕设计插件…今天写个小教程，方便大家学习。
RhinoART是基于Rhino的浮雕设计插件，它可以使用2D图像生成浮雕并导出到Rhino，通过Rhino商业CAM插件（如RhinoCAM）的处理，浮雕模型可应用于加工制造。
RhinoART不仅可以在原生Rhino模型上生成浮雕，也可以在任何导入到Rhino中的实体、曲面和网格几何体（mesh）上完成浮雕设计。
一 RhinoART工作流程：

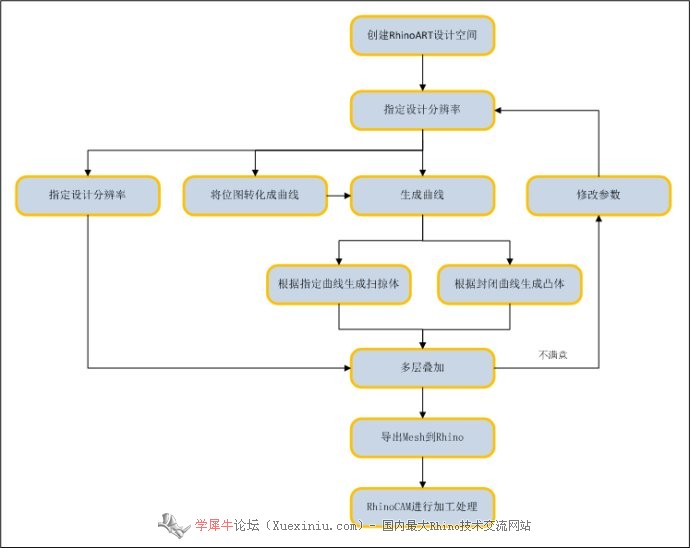

典型的工作流程描述如下
开启RhinoART，首先定义浮雕在Rhino中的设计空间，它确定最终生成模型的位置和范围，所有操作，如：2D图像生成3D浮雕、图像转化成曲线、生成扫掠体、凸体等都会在设计空间内执行。 RhinoART界面中有一个树形结构浏览器，设计空间中执行过的操作都会罗列在树形结构下，其中任何一个操作发生变化都会改变设计空间中的模型。
组合使用RhinoART的各种工具，可以生成各种各样浮雕效果，如果不满意，可以随时进行删除或修改。最终的效果可以导出Mesh到Rhino中，并可使用RhinoCAM等商业插件进行处理，输出到加工制造环节。
二 设计流程
RhinoART面板上的按钮是按最典型的设计流程从左至右布局的。也就是说，用户通常只需要从最左边的Project Setup按钮开始，依次向右操作即可。
RhinoART浏览器包含有两个标签，Projects和Vectors。Projects主要用于生成浮雕、扫掠和凸起操作，Vectors主要用于生成一个新的矢量操作，任何位图均可被转换成矢量图（其实就是Rhino曲线），并且这些曲线被用来生成浮雕和凸体。最终的浮雕体被导出到Rhino中（Mesh），RhinoCAM等软件可以直接应用这些Mesh文件生成刀路。
第一步：定义设计空间
第二步：把位图转换为矢量2D曲线
第三步：生成浮雕操作（3D浮雕、凸体、扫掠体）
第四步：将几何体导出到Rhino
三 RhinoART浏览器
1 浏览器默认在屏幕左边显示，点击右上角关闭图标可以关闭该面板。在RhinoART菜单栏选择“Browser”可以重新显示该面板。单击拖拽可以任意定位该面板。
2 浮雕操作（ROps - Relief Operations）
RhinoART中，允许用户在一个文件中生成多重浮雕，也就是说可以控制浮雕操作顺序生成多重浮雕
（1）
设计方案（Project Setup）
打开对话框，在XY平面上定义设计空间
（2）
从图像生成3D浮雕（Create 3D Relief from Image）
打开选择文件选择对话框，可选择gif、bmp和jpg格式图片。选择图片后，弹出3D浮雕生成对话框，进一步设置参数。
（3）
从位图生成生成Rhino曲线（Create Rhino Curves from Raster Image）
打开一个文件选择对话框，可选择gif、bmp和jpg格式图片，然后将选择的图片转化成Rhino曲线。
（4）
生成扫掠体（Create Sweep Volume）
沿着路径曲线按设定的横断面扫掠成三维体，用户可以选择曲线生成不同横断面，如：直线、弧线、椭圆等。
（5）
生成凸体（Create Puffed Volume）
打开凸体生成对话框，允许客户选择2类曲线（边界曲线和细节曲线），并在封闭曲线内生成凸体。
（6）
导出到Rhino（Export to Rhino）
该按钮允许用户把RhinoART曲线和Mesh导出为Rhino曲线和Rhino Mesh。这样的Mesh就很容易用Rhino来保存，并用于后期的加工和制造。
（7）
预设（RhinoART Preferences）
这个按钮允许用户自定义显示和文件调用参数。一旦用户设定了这些参数，RhinoART在每次启动时都会应用这些设置
3 浮雕操作的类型：
每种浮雕操作都可以根据布尔运算法则在设计空间中彼此重叠：
（1） 新建（Create）：这个选项会在工作空间上生成一个新几何体覆盖当前已有的几何体。
（2） 联集（Unite）：这个选项将生成的几何体与已存在的几何体进行合并。
（3） 差集（Subtract）：这选项用已存在的几何体减掉新生成的几何体。
（4） 交集（Intersect）：这个选项将已有的几何体与新生成的几何体进行相交处理。
以上简介了RhinoART的基本工作流程，过几天有时间了我再写两个实例教程。(转载至3d游神) |
