渐消曲面常见做法_(1)【原创】

发布于 2008-12-8 58 1033 评论 224983 人气

什么是渐消曲面?顾名思义,此类曲面沿主体曲面走势延伸至某处自然消失,也叫消失面。
先看几张图。
渐消面在产品造型中十分常见,较能体现速度感和流畅感,是表现曲面增强设计感的一种常用手段。
那么rhino做此类造型是如何的建模思路呢?
为论坛做点贡献,总结了一些思路和方法。
随意看看,仅供参考
附原文件


请看完此贴继续
  渐消曲面常见做法_(2)【原创】
http://www.xuexiniu.com/thread-2990-1-1.html


渐消曲面常见做法_(3)【原创】
http://www.xuexiniu.com/thread-3020-1-1.html

1.rar

531 KB, 下载次数: 28478, 下载积分: 经验 1

 [充值]

参与人数 14经验 +3 大洋 +32 收起 理由
syt777 + 3 很给力!
墨里飞花千百度 + 2 辛苦了
啊乔 + 2 赞一个!
jovy1006 + 1
有梦想的人 + 1 很给力!
流向天空的水 + 3 赞一个!
shuyutaishu + 1 很给力!
amychang102 + 3 很给力!
营养快线红牛 + 2 赞一个!
阳光1223 + 3 赞一个!
八音弦 + 3 很给力!
曼曼曼 + 3 很给力!
伤心的微笑 + 5 很给力!
xiaobuding0543 + 3 辛苦了!!!

查看全部赞赏

本帖被以下淘专辑推荐:

精彩回复

文明上网理性发言、请文明用语

suffamoph | 设计主管 | 发表于 2008-12-8 01:53:26
1.这是我们要做的效果,最典型也是最简单的渐消面
我们的思路是,在原本平滑的原曲面上切割出一小块,对小面实施微量的变形,再使其和母体曲面用blendsrf自然混接

[ 本帖最后由 suffamoph 于 2008-12-8 01:57 编辑 ]
0

举报

dababa · 发表于 2014-7-3 13:16 交流

是不错,可是就是,哎········

wlp · 发表于 2012-3-29 10:42 交流

真不错,新手想学习

suffamoph | 设计主管 | 发表于 2008-12-8 02:00:02
2.随意做出母体曲面,具体形态不限
根据自己希望的渐消形状做出两条曲线切割母体曲面
0

举报

Jane110 · 发表于 2018-7-23 18:30 交流

请问如何切割呢?

犀牛--牛牛 · 发表于 2017-5-24 08:26 交流

投影了之后 在切 然后镜像?

starrain0227 · 发表于 2017-3-11 23:42 交流

蠻有用的

star3128 · 发表于 2013-4-12 10:39 交流

用投影至曲面切割

812502790 · 发表于 2012-11-12 13:14 交流

就是四楼那么个减法,用曲线剪

asd8463652asd · 发表于 2012-10-10 16:20 交流

怎么剪啊,有没有详细解说

新扎姊妹 · 发表于 2012-6-17 17:23 交流

ok 刚用的是修剪 分割就可以了

新扎姊妹 · 发表于 2012-6-17 17:18 交流

做到这一步不懂了 切不了

云雨 · 发表于 2012-6-14 23:10 交流

直接用曲线剪

夜否 · 发表于 2012-3-15 12:42 交流

就是诶 怎么剪的呢 求解

suffamoph | 设计主管 | 发表于 2008-12-8 02:04:17
3.对这块小曲面进行控制点的缩回。见图
  如果对这个命令不了解,可以按F10打开控制点,对比一下缩回前后控制点的分布
0

举报

黑白先生 · 发表于 2020-6-14 13:51 交流

切完之后为什么打不开控制点呢

sisyi · 发表于 2017-8-25 00:08 交流

缩回曲面控制点至边缘啊,缩回之后就好调节点了

Sams · 发表于 2015-3-2 19:26 交流

我也是没法打开控制点

陈Sir. · 发表于 2014-6-21 23:10 交流

为什么我找不到小区面(空白位置)的控制线?

3210654 · 发表于 2014-4-23 19:45 交流

直接面混接,设置适合的参数就可以了

SONYA · 发表于 2013-5-20 10:24 交流

就这个图而言,我不觉得需要将控制点的缩回,下一步直接用2D缩放就好。

龍飛 · 发表于 2012-9-11 15:04 交流

可以直接投影再切割吗

泡泡泉的小朋友 · 发表于 2012-8-20 11:41 交流

不会做,面的控制点点了没用

大路lynn · 发表于 2012-7-22 13:18 交流

这一步是做什么呢?缩回有什么效果?

新扎姊妹 · 发表于 2012-6-17 17:37 交流

面的控制点不能打开啊

suffamoph | 设计主管 | 发表于 2008-12-8 02:07:48
4.缩回后打开小曲面控制点,在top视图对两端的两组控制点进行单轴缩放,使曲面往内缩一点,缩的越多将来做出的渐消面越深
  这就是前面思路里所谓的“微量的变形”。之所以只移动部分控制点是为了得到“渐消”的效果
  如果全部控制点都进行移动的话,那么整个曲面就变成凹坑或者凸起了,而不是我们要的“渐消”

[ 本帖最后由 suffamoph 于 2008-12-8 02:17 编辑 ]
0

举报

奴隶 · 发表于 2014-4-13 00:16 交流

单轴缩放是在哪啊?

绝地猫大师 · 发表于 2013-8-5 16:59 交流

别的都没问题,这一步不弄不成

ymlxzl · 发表于 2013-7-13 16:26 交流

你球体切割以后显示的控制点是整个球体的,楼主说的曲面工具里的“缩回已修建曲面”工具,点击以后再选择需要渐消的曲面,在打开控制点就是...

yang16yang · 发表于 2013-4-21 23:12 交流

F10

CFS · 发表于 2012-8-10 16:45 交流

打开小面控制点,是用哪个指令,是不是 CageEdit?怎么设置 如图的控制点

cluze · 发表于 2012-6-21 15:32 交流

打开控制点后控制点呈现的是个立方体(包围这球体的)???和你不一样啊

suffamoph | 设计主管 | 发表于 2008-12-8 02:10:41
5.现在就可以进行blendsrf曲面混接了。执行命令时不要记着右键确定,
注意图中白色点的位置,自己做的时候最好也移动到图中同样位置,以保证ISO的相对对称和整齐
0

举报

xiaozuiqingqin · 发表于 2013-1-6 10:38 交流

搜 easy

ADRN · 发表于 2012-12-11 14:46 交流

这白色的点要怎么移动啊?

lihongze · 发表于 2012-7-7 13:13 交流

曲面混接 挺难的吧。

suffamoph | 设计主管 | 发表于 2008-12-8 02:13:10

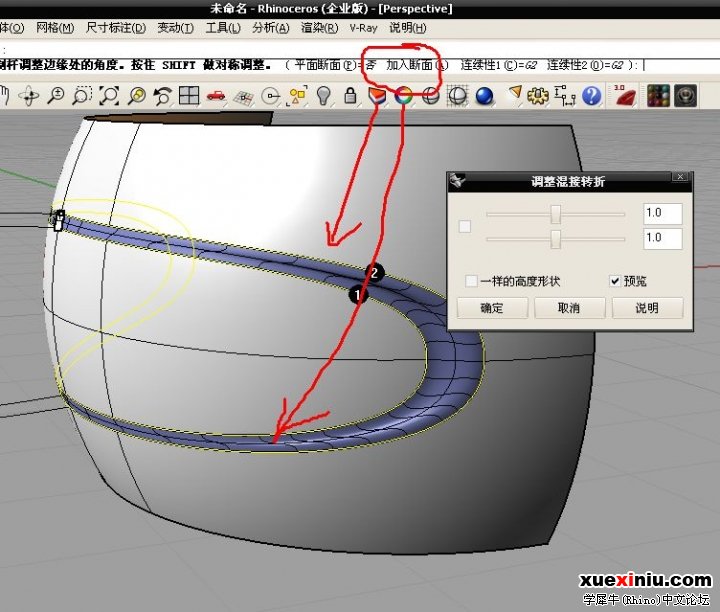

6.这里说的详细一点,第一次右键确认后注意命令行选项,
