第二章作业问题【offset之后的放样】

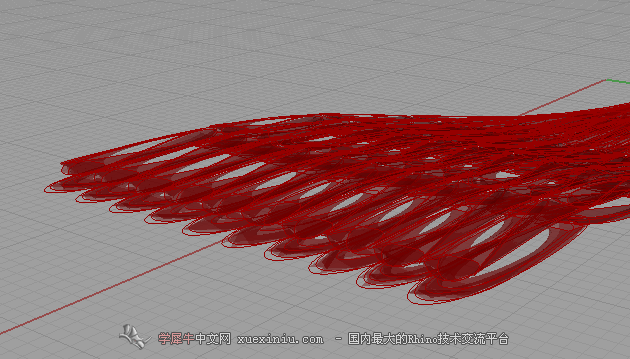

老师，关于偏移之后放样出现这样的效果...........
看了Teenie.s的方法，思路很清晰，感觉是不是我的数据类型不对应造成的啊？
如果用这种思路完成第二章的景观墙能行吗？能通过改变数据类型的方法，让放样正确吗？用这种方法弄了好久都没放样成功，希望老师指点下，谢谢




弟二章作业.zip (7.38 KB, 下载次数: 0)

2012-8-5 01:17 上传

点击文件名下载附件

之前还想过另外一种方法----沿着曲面的法线Extrude，网格少的时候效果还行，网格多的话变形就很严重。

lhr85911560 发表于 2012-8-5 01:31
之前还想过另外一种方法----沿着曲面的法线Extrude，网格少的时候效果还行，网格多的话变形就很严重。

用 沿法线extrude  的方法在平上没有问题， 在曲面上的时候就不准了

严格来说，两个surface 是不能进行loft的

需要提取边线，然后进行loft

视频课程里 曲面增加厚度 可以再看下

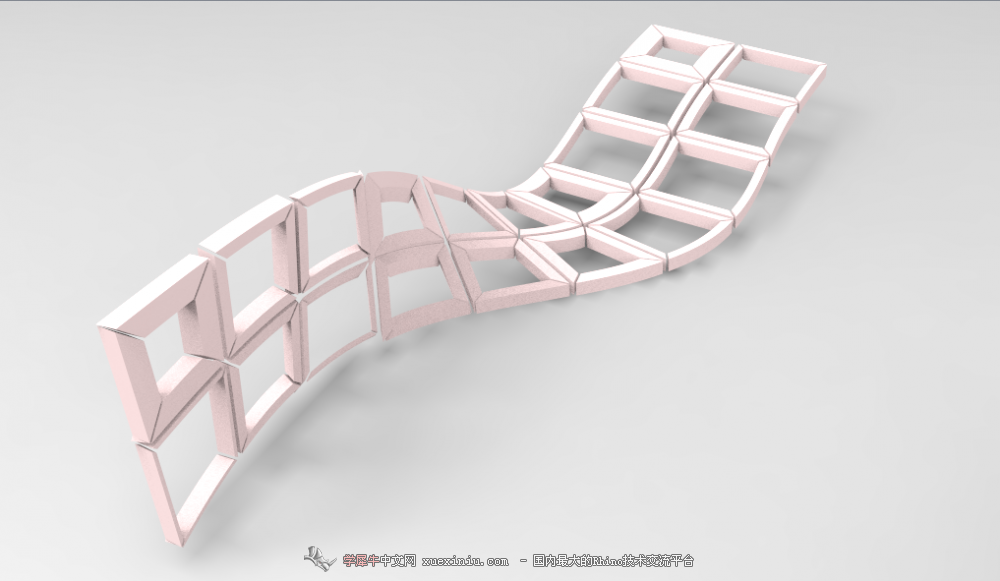

Loft这个过程完全可以再犀牛中直接选择“实体”完成，能省很多力气。很有研究精神，其实只差一点点啦
如王老师所说，面面loft会有问题
实际上我在GH里做出犀牛loft中能达到的“实体”是假实体，思路是形成围合成实体的各个面（参见第二章第一讲 曲面增加厚度）。实际上你在loft之前，已经有了上下的两个面，只差四周的面，因此选择边边loft即可，也就是会产生图示黄色透明部分的所谓厚度。

Teenie.S 发表于 2012-8-8 17:51
Loft这个过程完全可以再犀牛中直接选择“实体”完成，能省很多力气。很有研究精神，其实只差一点点啦
如王 ...

嗯 是的  谢谢Teenie.S~如果就我这种方法的话，的确是要“分别炸开选取边放样”，我之前看过你的方法，感觉思路很清晰，用你的方法做了一次，学习了~
