【我爱渐变线】犀牛构线小技巧——曲面构线（新手适用）

好长时间没有发贴了，一直都在忙我的淘宝小店。。

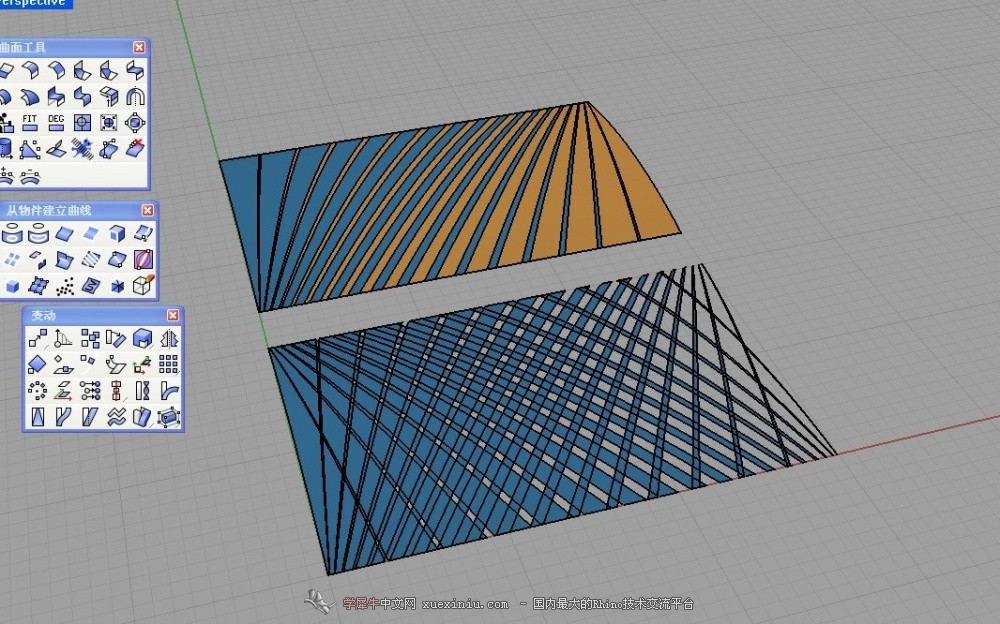

之前在我转载的贴子vUNstudio 的 Talee Star Place--关于摩尔纹（转）中有我有画过下面的这个图，有筒子跟贴问第二个不同角度的面是怎么做出来的。

现在，我这里贴画法。
按图示画两条曲线。

放样

重建曲面

这个时候你看到了什么？

剩下的，就是提取结构线，然后将它对齐到平面啦。。

.

谢谢围观！

参与人数 4	大洋 +33	收起理由
苏苏	+ 5	很给力!
rikey88	+ 10	终于发帖了!!!
蚂蚁动力	+ 8	赞一个! 方法很妙不错
carrot	+ 10	乌龙大师！！给力新帖！

查看全部评分

芷▃_羽 · | 发表于 2012-8-9 14:01:31

[s:164] 学习了......

小昀(Justin) · | 发表于 2012-8-9 15:07:05

这也被你参透啦高手啊

rikey88 · | 发表于 2012-8-9 16:42:39

你这厮终于发帖子了

乌龙 · | 发表于 2012-8-9 17:10:21

rikey88 发表于 2012-8-9 16:42
你这厮终于发帖子了

发个贴调节下自己的心情。。。[s:135]

整天的想着淘宝，人都快要累死了。。。[s:184]

乌龙 · | 发表于 2012-8-9 17:13:54

rikey88 发表于 2012-8-9 16:42
你这厮终于发帖子了

非常感谢兄长的记挂。。[s:135]

乌龙 · | 发表于 2012-8-9 17:14:21

小昀(Justin) 发表于 2012-8-9 15:07
这也被你参透啦高手啊

这个。。这个。。。[s:95]

苏苏 · | 发表于 2012-8-9 17:59:04

哈哈有点意思

dss558 · | 发表于 2012-8-9 18:21:28

好久没见了~~~~~~~~~

qiuqiu_826 · | 发表于 2012-8-9 18:51:25

~期待你更多的帖子

夜深__人静 · | 发表于 2012-8-9 19:01:05

不得不说,把你淘宝小店发来看看吧

乌龙 · | 发表于 2012-8-9 19:02:37

夜深__人静发表于 2012-8-9 19:01
不得不说,把你淘宝小店发来看看吧

亲，在这里发，有广告的嫌疑哦。。

993134301 · | 发表于 2012-8-9 22:22:48

不是很明白那个点的对齐是怎么做出来的啊？求解

Michaelinps · | 发表于 2012-8-9 22:29:21

乌龙发表于 2012-8-9 17:10
发个贴调节下自己的心情。。。

整天的想着淘宝，人都快要累死了。。。

[s:183]不错~该调解下

☆Sammny§ · | 发表于 2012-8-10 00:23:51

楼主详细教程没出啊 :D

乌龙 · | 发表于 2012-8-10 00:34:17

☆Sammny§ 发表于 2012-8-10 00:23
楼主详细教程没出啊

这个，就是详细教程啦。。

take · | 发表于 2012-8-10 10:49:01

hehe ,楼主藏了一手
我来说一下，那个线画成曲线，直线都可以，关键在于曲线内部的控制点排列，所以大家不要被楼主的线的形状给迷糊了，弄懂本质是关键

robrevel · | 发表于 2012-8-10 10:51:05

原来是这样

jiazhaoxun · | 发表于 2012-8-10 11:10:57

soda死捏...........

jiazhaoxun · | 发表于 2012-8-10 11:11:40

能不能有变化多一点的教程?

take · | 发表于 2012-8-10 11:29:26

本帖最后由 take 于 2012-8-10 11:31 编辑

做个，不过做小了不够气势

robrevel · | 发表于 2012-8-10 12:03:57

好喜欢！！！

鬼仔xxx · | 发表于 2012-8-10 16:31:04

take 发表于 2012-8-10 10:49
hehe ,楼主藏了一手
我来说一下，那个线画成曲线，直线都可以，关键在于曲线内部的控制点排列，所以大家不 ...

哪个线画成直线也可以？上下的AB两条线必须是相反方向的弯曲么？然后结构线才会出现变化的,对么？
还是怎么样，求教，，，，

take · | 发表于 2012-8-10 16:44:39

鬼仔xxx 发表于 2012-8-10 16:31
哪个线画成直线也可以？上下的AB两条线必须是相反方向的弯曲么？然后结构线才会出现变化的,对么？
还是怎 ...

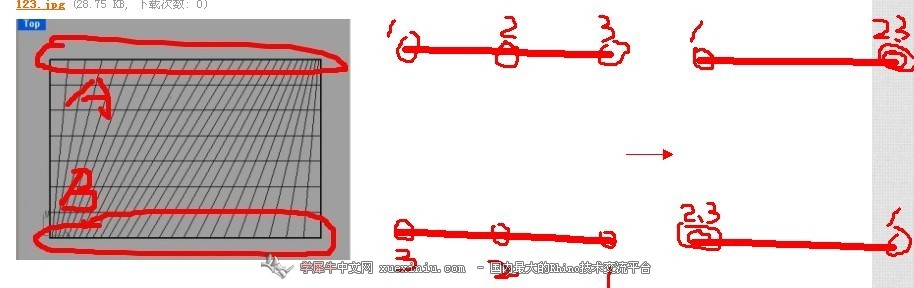

是这样的，画个曲线，2阶的，3个控制点，然后把第二个控制点拉到第三个上面，当然也可以让他很靠近第三个，注意两根放好相反。然后放样，放样的选项不要重建。然后再重建曲面，提升span数量即可。发图太麻烦。希望你可以懂。

daying · | 发表于 2012-8-10 22:36:47

[s:186][s:186][s:186]

乌龙 · | 发表于 2012-8-11 00:44:10

take 发表于 2012-8-10 16:44
是这样的，画个曲线，2阶的，3个控制点，然后把第二个控制点拉到第三个上面，当然也可以让他很靠近第三个 ...

同学研究的够深入。[s:135]

s644975062 · | 发表于 2012-8-11 14:50:46

膜拜了。。。。。。。。。。。。。。

s644975062 · | 发表于 2012-8-11 15:09:10

顶了。。。。。。。。。。。。。。。

鬼仔xxx · | 发表于 2012-8-13 09:31:36

take 发表于 2012-8-10 16:44
是这样的，画个曲线，2阶的，3个控制点，然后把第二个控制点拉到第三个上面，当然也可以让他很靠近第三个 ...

太感谢了~~~[s:183]

向左靠近 · | 发表于 2012-8-13 10:00:13

白总，过来帮你加人气。。
