    关于Rhino(犀牛)建模之钥匙建模的基础教程

    发布于 2008-12-12 0 点赞 42 评论 18107 浏览

    Rhino教程分享

    牛牛

    收听TA
    很基础的犀牛建模教程 从一个朋友电脑上搜刮而来~
    希望对刚刚接触犀牛的朋友有些帮助
    低、中、高手们看了见笑了 嘻嘻~    好了 不说废话了 下面开始————————————

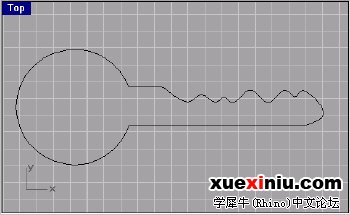

    运行Rhino后双击顶视图中的标题栏最大化顶视图，利用工具箱中的线段和曲线工具在视图中建立如（图1）所示的轮廓。
    参与人数 1经验 +3 收起 理由
    阿抿 + 3 牛牛贡献了不少好东西啊

    查看全部评分

    转播
    42 点击回复 0 点击点赞 1 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    牛牛 | 设计主管 | 发表于 2008-12-12 00:04:33

    ！！！

    接着点击工具箱中的 快捷按钮在视图中点击鼠标左键建立圆心后在命令行中输入3.5回车画出一个圆，放置到（图2）所示位置，钥匙的基本轮廓出来了
    0 回复

    举报

    牛牛 | 设计主管 | 发表于 2008-12-12 00:05:15

    ！！！

    接着将轮廓中多余的线去掉。点击工具箱中的
    0 回复

    举报

    牛牛 | 设计主管 | 发表于 2008-12-12 00:07:12

    ！！！

    现在钥匙的轮廓是由多个线条组成，为了下一步的拉伸处理需要将这些线条连接到一起。
    0 回复

    举报

    牛牛 | 设计主管 | 发表于 2008-12-12 00:09:41

    ！！！

    在视图中按顺序选取线条，然后点击鼠标右键完成连接。点击Surface菜单中Extrude下的Straight命令。在视图中选中轮廓线，在视图中点击鼠标右键后不要直接拖动鼠标拉伸轮廓，先在命令行中输入C，这样可以使轮廓变为立体图形，回车确认后输入B这样可以同时拉伸两侧的轮廓，确认后。输入拉伸的尺寸0.5，然后点击鼠标左键，拉伸出钥匙的造型。

    下面我们用布尔运算来完成钥匙上的凹槽，点击工具箱上的快捷按钮，在视图中建立点击一点，然后在命令行中输入r15，0.6回车后输入0.6建立一个长方体，点击工具箱上的快捷按钮，复制一个长方体，将两个长方体放置到下图所示位置。先选取钥匙造型，然后使用鼠标点击工具箱中的工具，在弹出的扩展工具栏中点击按钮，在视图中选取两个长方体，点击鼠标右键，这样两个长方体被剪切掉了。
    0 回复

    举报

    牛牛 | 设计主管 | 发表于 2008-12-12 00:10:24

    ！！！

    最后我们来制作钥匙后面的孔，点击工具箱上的建立圆柱体工具在右视图中点击鼠标然后在命令行中输入0.8接着输入3，建立一个圆柱体，将圆柱体放置到（图5）所示位置。在工具箱中使用前面用过的工具将圆柱体剪切。
    0 回复

    举报

    牛牛 | 设计主管 | 发表于 2008-12-12 00:11:18

    ！！！

    完成~
    0 回复

    举报

    rhinoer | 资深设计师 | 发表于 2008-12-12 01:14:33
    很基础的教程
    要是能做一串钥匙就更好了
    0 回复

    举报

    牛牛 | 设计主管 | 发表于 2008-12-12 11:04:16

    ！！！

    呵呵 钥匙还有很多细节部分 如果注意好了 其实也是一个很不错的模型练习 意义不亚于精美的车模 嘿嘿~~~
