经典Rhino教程——紫砂壶建模教程 (转)

发布于 2012-8-18 16 点赞 75 评论 45488 浏览

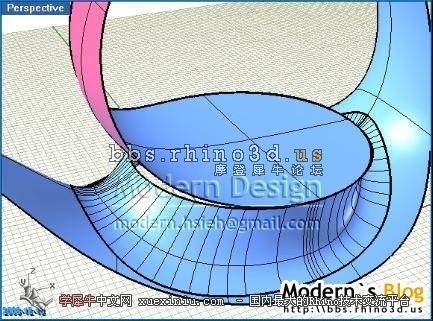

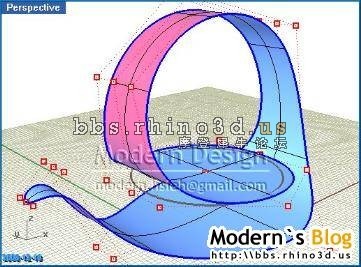

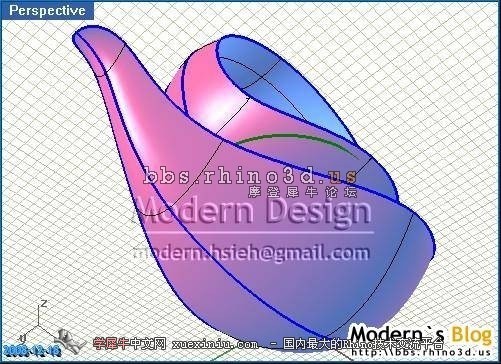

这个模型在其它各大软件论坛上都有教程,这里我贴一个犀牛的。
==================================================

作者:Ashur

=================================================
为便于阅读,以下内容经我理整过。



Modern 20:50:11

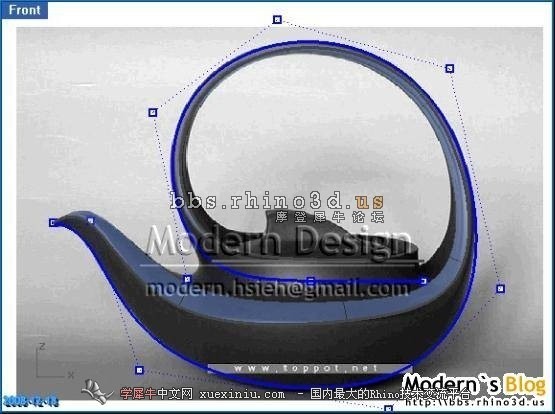

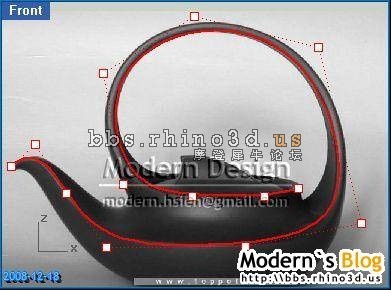

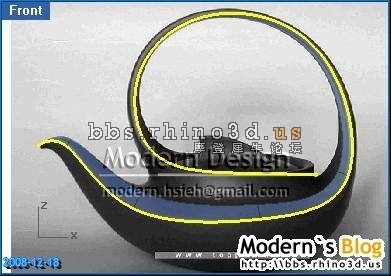

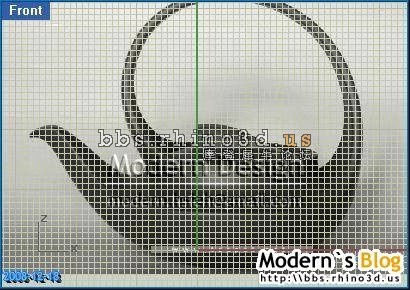

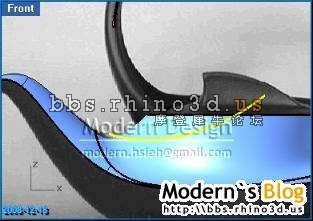

圖放進來了
Modern 20:50:31


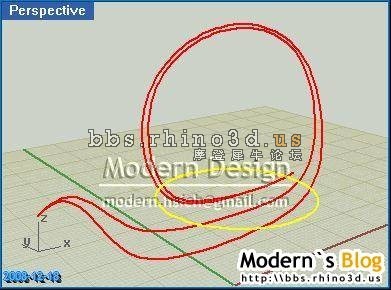

Modern 20:50:43

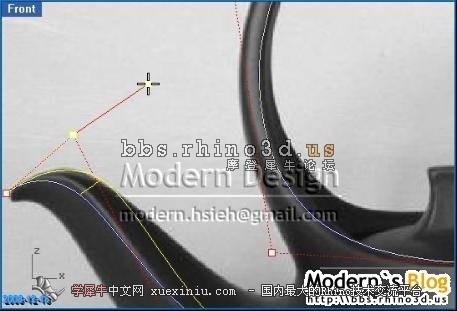

最好對中

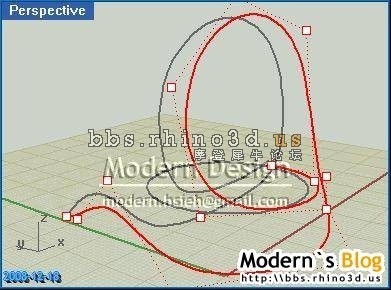

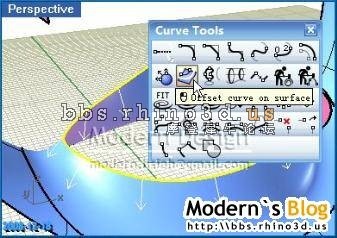

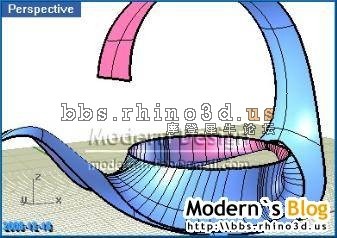

Modern 20:53:29

















































参与人数 2大洋 +5 收起 理由
嘻嘻diy + 2 赞一个!
我荒废的今日 + 3 很给力!

查看全部评分

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

sakurasindy900 | 设计助理 | 发表于 2016-5-20 15:35:09
乌龙 发表于 2013-9-13 18:09
您可以再插入一排。。

这里我插入一排拉出来的是锐角不是弧度,改了下曲面阶数为3,控制点就变成5排了。。。。。如果不插入一排控制点直接改曲面阶数为3,控制点就变成4排。。。。总之不是3排,是怎么回事呀?
0 回复

举报

我荒废的今日 | 实习生 | 发表于 2014-4-20 14:44:46
白发渔樵 发表于 2014-1-6 09:43
做了个,画线画的痛苦。

求大神把做好的给我  谢谢  感激不尽  我有30大洋  都给你
0 回复

举报

466840193 | 实习生 | 发表于 2014-12-26 09:45:58
要是有视频就好了  或者多加点文字也好   犀牛的有点晕  呵呵 新手表示压力好大啊    [s:188]
0 回复

举报

乌龙 | 设计总监 | 发表于 2012-8-19 00:08:31
这是solidworks软件的做法,以供参开思。。
==================
来源:开思论坛
作者:liumengll
原贴地址:http://bbs.icax.org/forum.php?mod=viewthread&tid=544369
====================

题目的地址就不发了。。希望大家看到教程后,对自己有帮助,。。

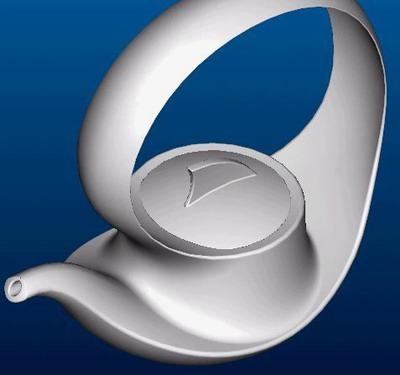

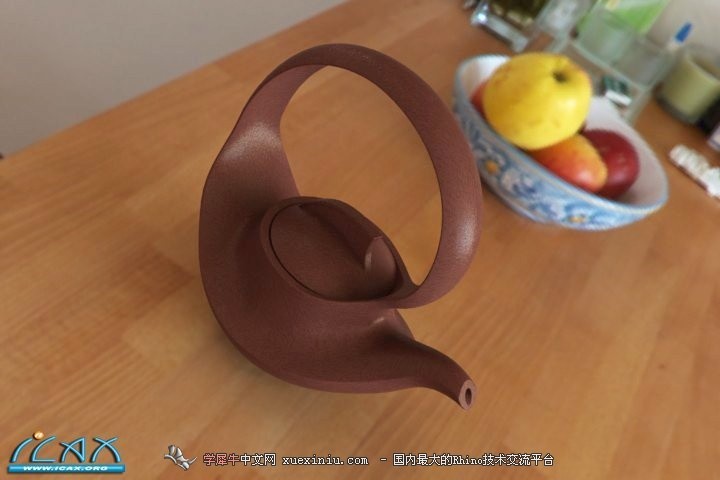

上一张渲染后的效果图




话不多说,进入正题,,


因为是按图建模嘛,我们从插入图片开始。】
这个是插入图片的步骤



1,以前视图为基准面,插入图片,建立中心线,双侧对称,这里取值茶壶的外轮廓大小150*135,后,退出草图


2,以上视图为基准面,进入草图,插入图片,调整如图所示,,这里取值一半大小,150*39,注意产品的轮廓要和前视图对齐,后,退出草图这里构图思路,我们做茶壶的一半,然后镜像。



这里我们把茶壶的主体,和把手,分2部份来做,因为是按图片建模,少了IGS线架,那我们就用哪些线条,就描哪些线条,一步一步来。省的全部描出来,看的头晕。。

3以前视图为基准面,建立三条样条曲线,,和2条直线,退出草图,

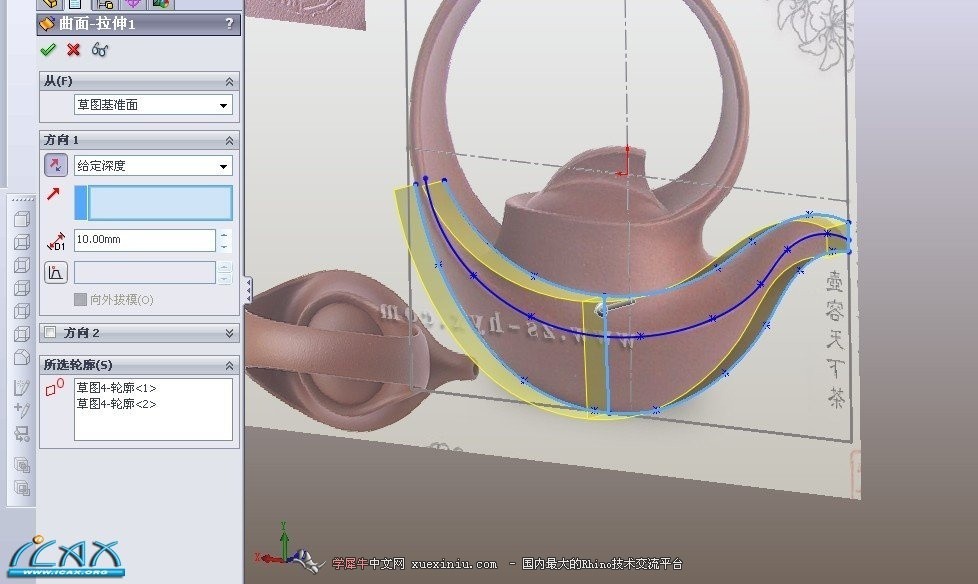

4,拉伸曲面,高度10mm,,注意看好草图方向,,这里我没有拉伸中间的那条样条线,,


5,拉伸曲面,还是第3步的草图,只是这次拉伸的是中间的样条线,方向,和刚才的相反,高度40

6.以上视图为基准面,做草图,描茶壶的外轮廓,一条线,退出。


7,用刚才所做的样条线,所曲面剪裁,曲面为第5步,所拉伸的茶壶外形,这样就出来茶壶的一条外形线了
2010-10-26 10:21 上传
下载附件 (54.07 KB)

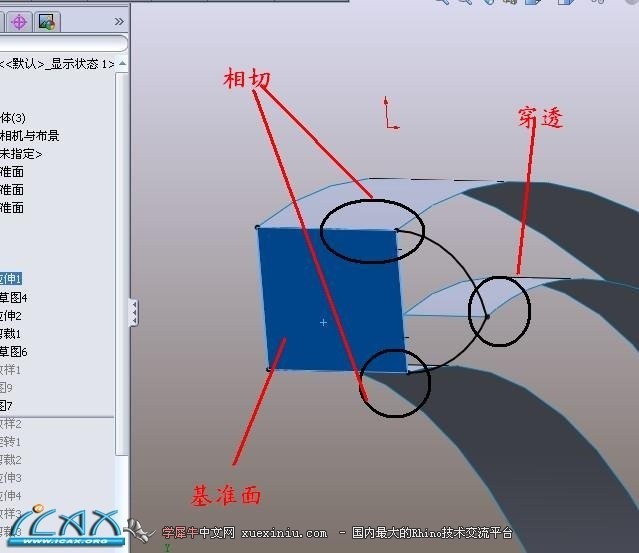

8,以图中所示蓝色拉伸面为基准面,建立草图,如图所示,添加相切,和穿通关系




9,同样的方法,建立草图,如图示

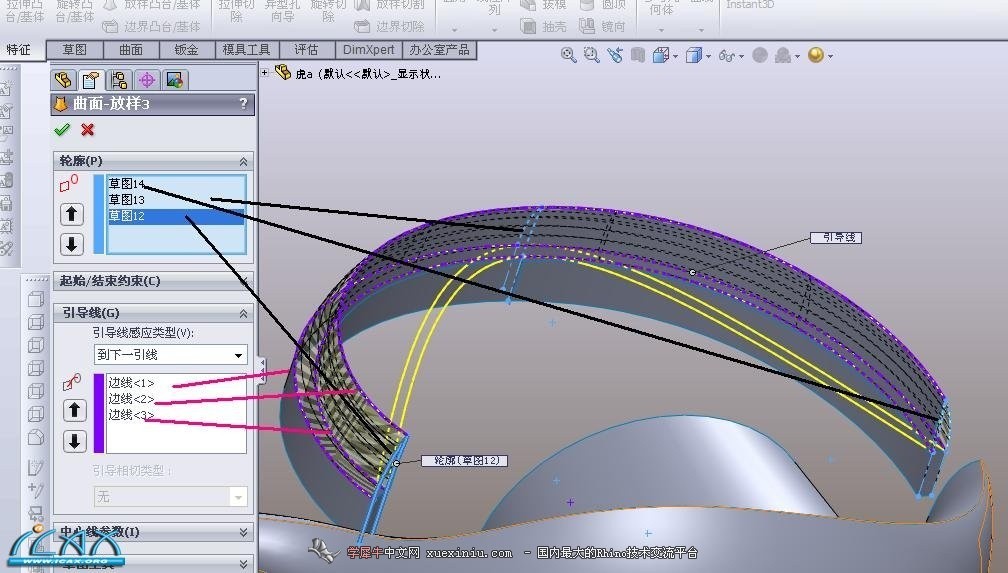

10.曲面放样,底部边线,和剪裁的边线,引导线,如图所示

11,同理,曲面放样,顶部边线和剪裁的边线,引导线,如图所示



12.以前视图为基准面,建立如图所示草图


13.曲面旋转,这个没有什么难度,就不多讲了。


14.曲面剪裁。按图参数设置,紫色,为保留的部份,这样就将多余的曲面剪裁掉了。

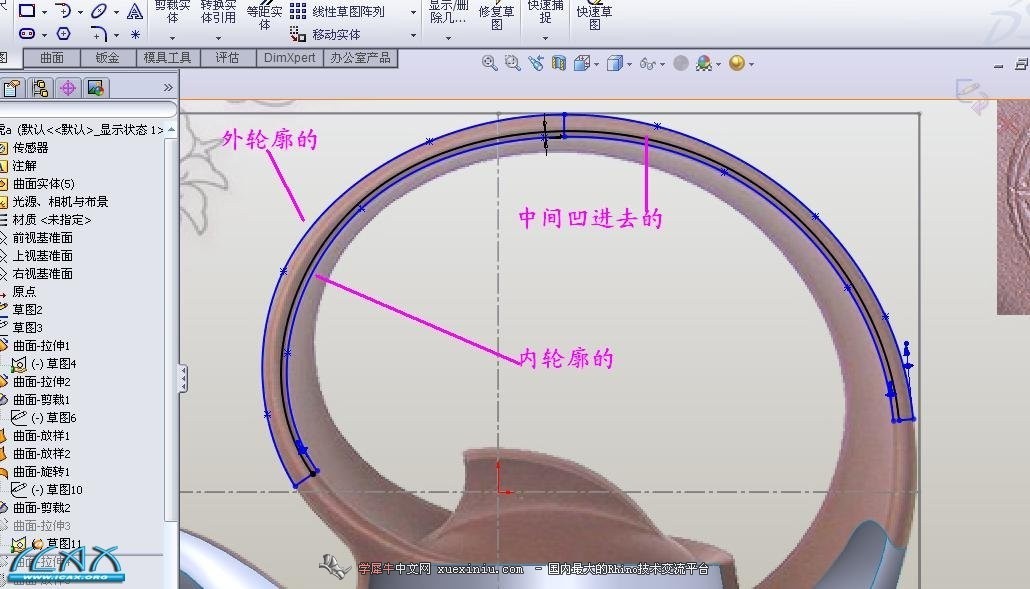

15.这样主体,就先这样,下面做拉手。按图所示,以前视图为基准面,做如图草图,,黑色线条。为内轮廓等距1mm,所得。

16,拉伸曲面,选择外轮廓和中心黑色的线条,还有三个直面,高度10mm,方向和第4步的拉伸曲面方向相同

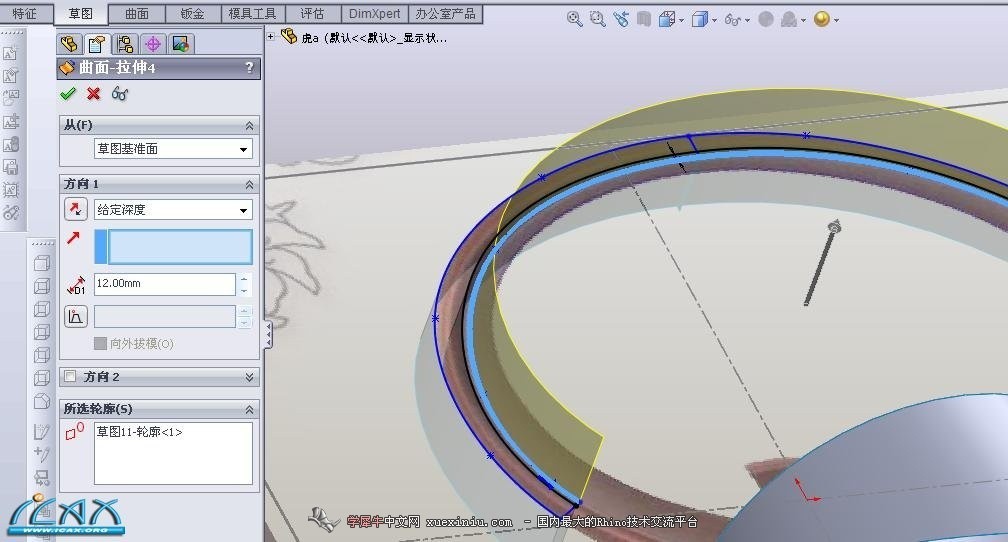

17.选择内轮廓,拉伸曲面,高度12,这就是拉手,一半的高度,方向和刚才相反,

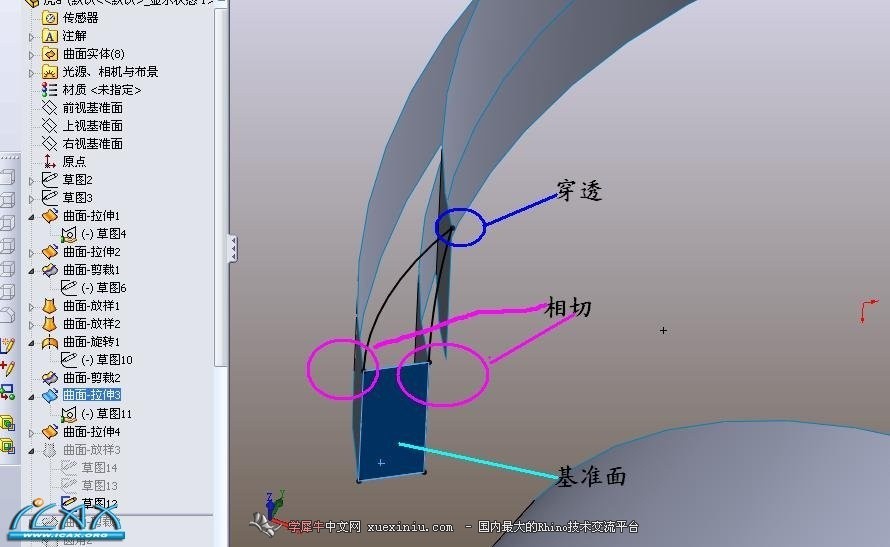

18,以图中所示草图拉伸面为基准面,建立如图所示草图,,并添加关系,,


19,同样的方法,以拉手中间的拉伸面,为基准面,做草图,添加关系和18步,相同



20,另一侧,做同样的草图,


21,曲面放样,用刚才所用的三个草图为轮廓,拉伸的三条边线为引导线,如图所示


22,做如图所示草图。剪裁曲面。


23.保留紫色曲域,将茶壶主体的边缘修剪整齐

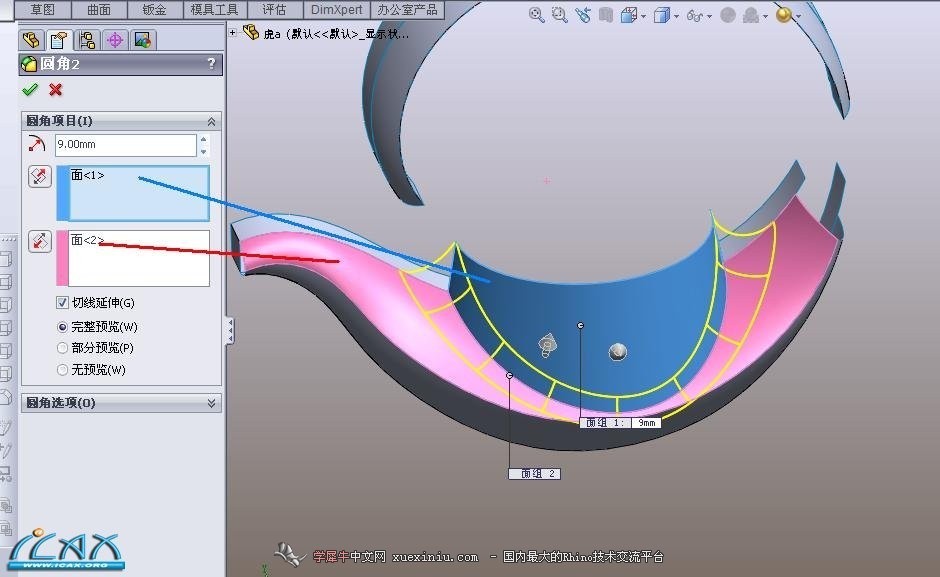

24.圆角命令,这里选择曲面和曲面圆角,R9,效果如图示


25,因为刚才的圆角,超过了一半的位置,我们如果要镜像的话,会产生多肉,这里以前视图为剪裁工具,进行曲面剪裁,如图示

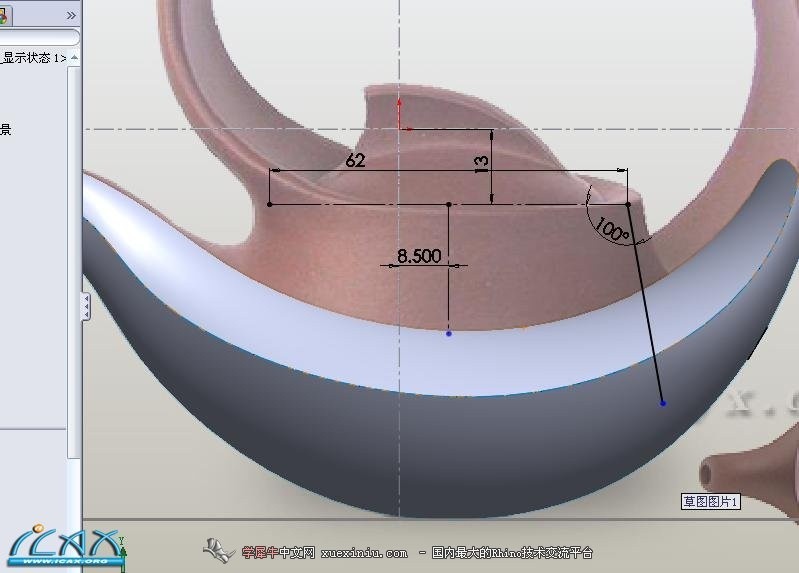

26,以前视图为基准面,建立草图,尺寸如图所示,,进行剪裁


27,剪裁曲面,以刚才的草图为裁剪工具,紫色区域为移除,如图所示


28,最后的效果


29.以前视图为基准面,描样条曲线,如图所示,并与边线添加相切关系,退出草图



30.拉伸曲面,10mm,注意方向,

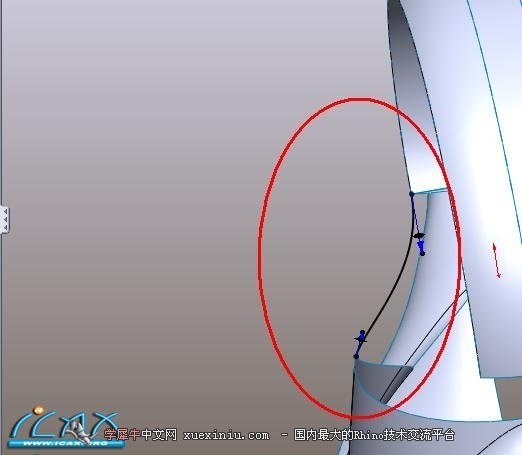

31.进入3D草图,选择相条曲线命令,在图中所圈的两个点,画样条曲线,(只利用这两个点。)这时画出来的线和草图不能吻合,按图中所示的两命边线,添加相切关系,然后,调整控制柄,至如图所示,,看侧面。也自动添加了相切关系了。这步很重要,如果一次不成,可反复试下。



32,同样的方法,添加一条3D曲线,将另一侧的壶身和壶把,用一个放样命令连接起来


33.实体删除命令,将所有的辅助面,全部删掉,并以前视图为基准面,镜像实体,将做好的一半,镜像过去,



34,用曲面填充命令,将茶壶的盖子堵上,,同理,将茶壶嘴也堵上,



35,曲面缝合,将现有的曲面,变成一个实体


36.下面就是细节的,添加圆角,加底,抽壳,再有加盖子的过程,很简单,大家自己练下就好了


37,看下斑马线,


38,如果壶身和把,用曲面填充来做的话,稍复杂点。整体看下斑马线 iCAx.cn_8f0c2952d54f358e16a55675faY2MME2.jpg


0 回复

举报

乌龙 | 设计总监 | 发表于 2012-8-19 00:11:31
以下为PRO/E的做法,以仅开思。
原文来源于网络
===================

1。2。0的根据图片描线比2001方便多了

  利用跟踪草绘(进入造型模式--造型菜单下的--跟踪草绘)
我尝试了好多次用2001的给零件涂色贴图方式贴的图
发现长宽比例和原图片比例不相符,所以需要事先在FLAT平面上
画一个方框用来控制贴图。

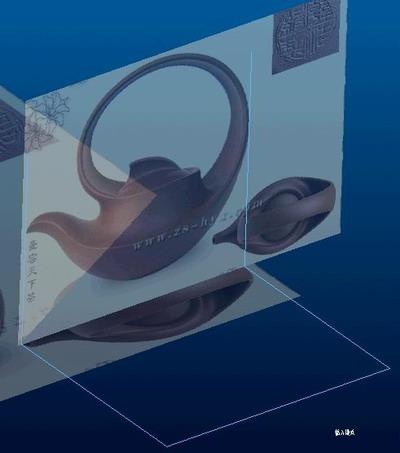

由于题目只给定两张图片,FRONT视图(近似)和TOP视图
所以我们贴上面两张图的时候一定要注意尽量让对应特征尽量对应
(如壶盖)
上面两张图片贴的相对位置好坏对后续步骤有很大的影响
所以需要精心调整
其实利用图片造型只不过比事先给定IGS的题目多了一些自己
构线的步骤,图片的作用就是供我们参考描线的

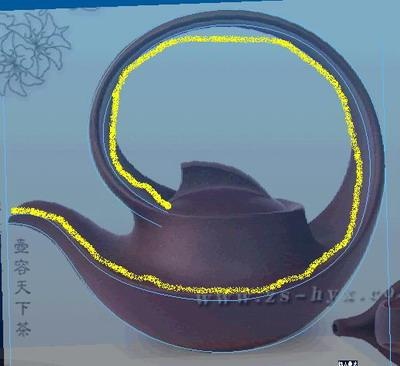

2。描最外轮廓线
3。再描一个轮廓线
4。又描一个轮廓线
5。至此这个茶壶的三条主要轮廓线已经描完
并不一定先把所有的线都描完,可以根据需要线描一些,
等需要的时候再描一些,这样不至于有很多条线看起来思路很乱
此题的关键如何很好的构建最外轮廓这条3D曲线(尽量符合图片)
下面介绍两种方法
方法1:

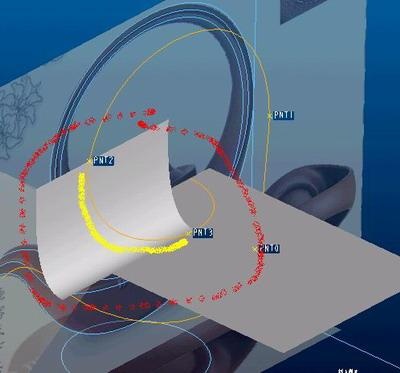

拉伸面,然后将第6楼的那条线的一部分投影到拉伸面上
再作一个拉伸面将第六楼的那条线上部分投影到
拉伸面上

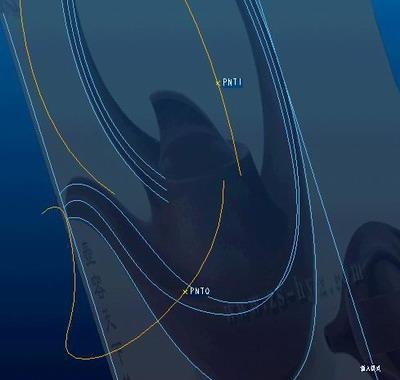

在刚才得到的两条线上做点,

用点打断线
作一个拉伸面,并在面上作线,两端定义相切
并仔细调整这条线,从TOP和FRONT视图观察和原图的
贴和程度,如有必要需要修改上面的那两个点的位置
同理作另一边的拉伸面、线
至此这条空间3D曲线已经构造完毕

上面这个3D曲线的第二种方法
如图同上面方法
先根据描的线拉伸面
在拉伸面上作STYLE 3D曲线
这条线要仔细调节,必要时候需要从左、右、上、下
各个方向调节,并注意和图片尽量一致
由于小弟我对2。0不熟,所以后续步骤转入2001作了
继续。。

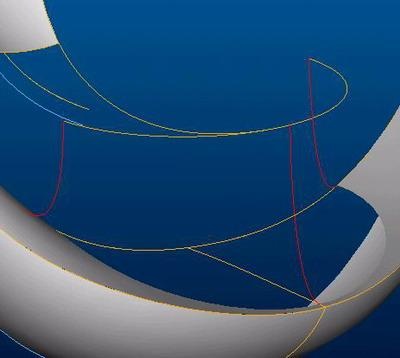

作拉伸面,并在面上作骨架线
作boundries面


再作一个boundries面


作骨架线
作面
切,,


作1/4旋转面

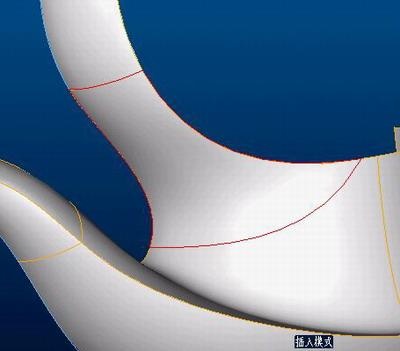

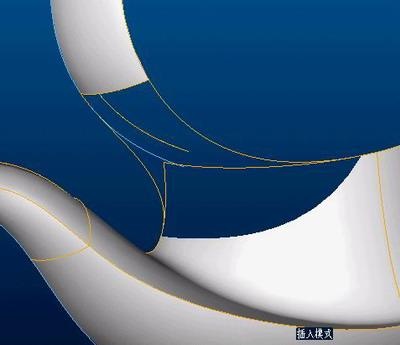

线,面
壶嘴部分这个部分的做法很多种
大家可以根据实际需要来做
扫一个面
长肉,切除
壶盖
壶底






0 回复

举报

墨殁 | 资深设计师 | 发表于 2012-8-19 00:39:20
有点高级啊,学习一下~
0 回复

举报

苏苏 | 设计主管 | 发表于 2012-8-19 08:53:06
乌龙 发表于 2012-8-19 00:08
这是solidworks软件的做法,以供参开思。。
==================
来源:开思论坛

solidworks软件的做法 看不见图片
pro/e能看到
0 回复

举报

苏苏 | 设计主管 | 发表于 2012-8-19 08:55:49
看完了  好教程!必须顶帖子!
0 回复

举报

L!! | 实习生 | 发表于 2012-8-19 18:35:37
[s:171]
0 回复

举报

mfkqi5081585 | 设计助理 | 发表于 2012-8-29 10:43:18
这用的什么插件呀.怎么弄的呀.高手指教呀
0 回复

举报

XIANGkeSI | 实习生 | 发表于 2012-10-11 09:22:48
很有中国味。。。
0 回复

举报

亟亟king | 实习生 | 发表于 2013-1-24 19:29:29
牛B[s:189]
0 回复

举报

亟亟king | 实习生 | 发表于 2013-1-24 19:38:59
乌龙兄,我有个小小的问题,就是把手和壶身链接的地方是一个圆弧到棱的渐消变化,在你的模型中好像没有体现出来,在solid中也没有体现出来pro/e中还有一些体现,我感觉貌似那个地方比较难做,能补充说明一下那里怎么处理嘛
0 回复

举报

乌龙 · 发表于 2013-1-25 12:34 点评

你问的是犀牛的做法还是Solid的做法?

我心飞扬 | 设计师 | 发表于 2013-1-25 09:57:33

乌龙兄厉害呀,懂这么软件[s:74]
0 回复

举报

乌龙 | 设计总监 | 发表于 2013-1-25 12:34:04
亟亟king 发表于 2013-1-24 19:38
乌龙兄,我有个小小的问题,就是把手和壶身链接的地方是一个圆弧到棱的渐消变化,在你的模型中好像没有体现 ...

你问的是犀牛的做法还是Solid的做法?
0 回复

举报

亟亟king · 发表于 2013-1-25 15:12 点评

犀牛的做法

亟亟king | 实习生 | 发表于 2013-1-25 15:12:43
乌龙 发表于 2013-1-25 12:34
你问的是犀牛的做法还是Solid的做法?

犀牛的做法
0 回复

举报

乌龙 · 发表于 2013-1-25 16:18 点评

将那个边切掉一些,然后再混接或其它方法都可以。

hailan2316 | 实习生 | 发表于 2013-1-25 15:55:00

好东西好东西好东西
0 回复

举报

hailan2316 | 实习生 | 发表于 2013-1-25 16:00:52
悄悄的来,留下两个大洋,拿走一个大洋而走,谢谢楼主
0 回复

举报

hailan2316 | 实习生 | 发表于 2013-1-25 16:01:37
悄悄的来,留下两个大洋,拿走一个大洋而走,谢谢楼主
0 回复

举报

乌龙 | 设计总监 | 发表于 2013-1-25 16:18:19
亟亟king 发表于 2013-1-25 15:12
犀牛的做法

将那个边切掉一些,然后再混接或其它方法都可以。
0 回复

举报

希望与怨恨 | 设计助理 | 发表于 2013-1-25 22:04:59
太复杂了。基本的原理是用什么工具做的呢?
0 回复

举报

shark77 | 实习生 | 发表于 2013-1-28 10:38:03
太難了
新手學不了
0 回复

举报

treetotal | 设计助理 | 发表于 2013-1-29 08:31:18
看到我头晕啊~
0 回复

举报

dragonkid | 实习生 | 发表于 2013-2-27 00:48:29
樓主真是有心,連放三個不同軟體教學,受用,非常感謝!!
0 回复

举报

909247935 | 实习生 | 发表于 2013-4-2 16:16:01
看完教程后很受启发
0 回复

举报

零度情 | 实习生 | 发表于 2013-4-2 20:00:21
好复杂呀
0 回复

举报

1132eva | 实习生 | 发表于 2013-4-11 17:37:26
再来顶一个 ,犀牛画好线后的几步没看懂。。
0 回复

举报

whzqg | 实习生 | 发表于 2013-7-16 20:52:12
好东西好东西好东西
0 回复

举报

hn15900350 | 实习生 | 发表于 2013-7-18 10:39:30
好东西好东西好东西
0 回复

举报

wsqf125 | 设计助理 | 发表于 2013-8-31 17:31:19
高手就是思路好,赞!
0 回复

举报

zjb243115605 | 设计师 | 发表于 2013-9-2 08:48:08
复杂,有些地方没看懂
0 回复

举报

筱习 | 实习生 | 发表于 2013-9-6 18:45:51
好好学习,天天向上。
0 回复
