    《大爱控制点——戒指》的Rhino（犀牛）建模做法

    发布于 2012-9-11 21 点赞 76 评论 23025 浏览

    Rhino教程分享

    乌龙

    收听TA
    建椭圆环

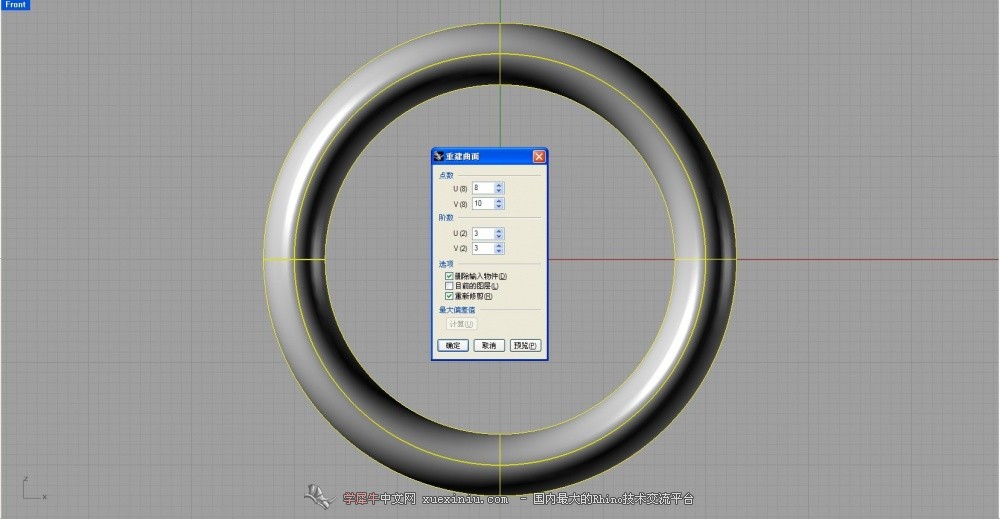

    重建曲面

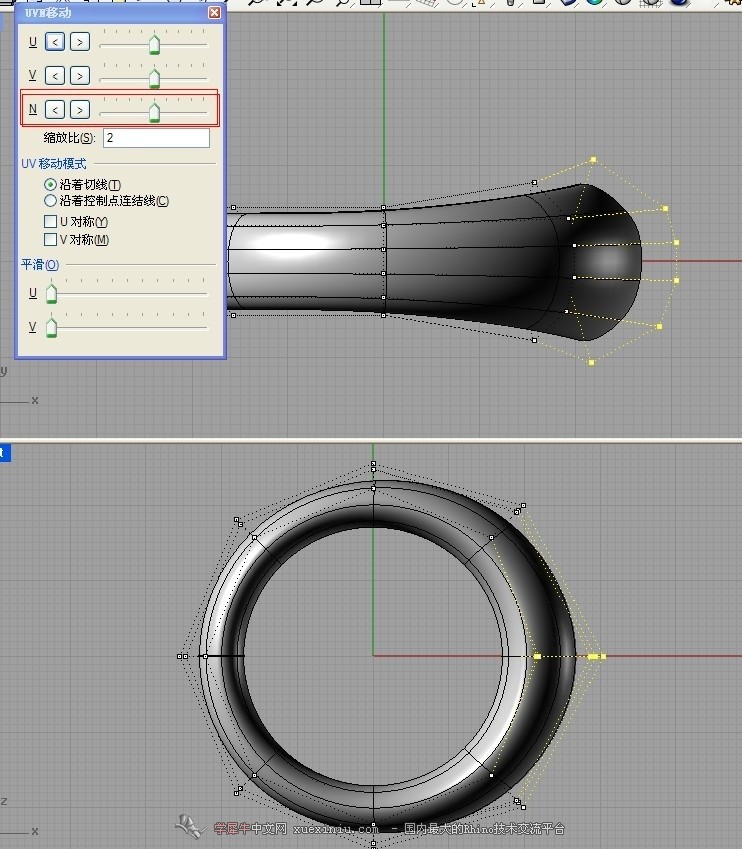

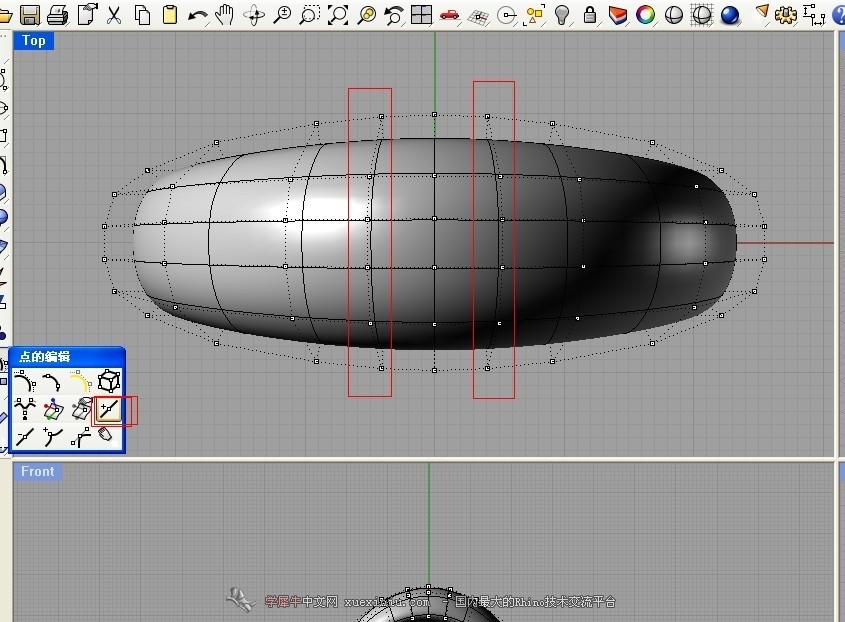

    按图示选择控制点，使用图示工具对点进行调节

    按图示选择控制点，使用图示工具对点进行调节

    切换视图

    按图示对称添加新的控制点

    按图示选择控制点拉大形

    再拉大形

    剩下的就是用各种工具对控制点进行对称调节，如缩放，移动等等，直到满意为此。必要的时候可以再添加新的控制点以做到细节的精细。

    最终结果如下：






    ===================
    调点是需要有耐心的，希望有兴趣的筒子能做出更好的戒指来。。








    参与人数 4大洋 +14 收起 理由
    杨晨打兵哥 + 1 淡定
    C橙 + 2 赞一个!
    苏浪 + 5 很给力!
    carrot + 6 赞一个!

    查看全部评分

    转播
    76 点击回复 21 点击点赞 19 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    爱德华兹 | 资深设计师 | 发表于 2018-3-13 10:23:36
    天遁云涯 发表于 2012-9-12 09:28
    我曲面重建后中间的线还在

    请教下你怎么找到这个工具的，我就找不到
    0 回复

    举报

    傻丫头。。 | 实习生 | 发表于 2015-7-24 01:33:49
    试试做的，遇到的麻烦就是调点了，需要耐心慢慢调啊，，，，:dizzy::dizzy::dizzy:

    戒指

    戒指
    0 回复

    举报

    瓶子2017 | 实习生 | 发表于 2017-7-28 16:06:16
    想学珠宝设计，怎么下载免费犀牛软件，知道的加微信告知下，感谢。微信号13862315301
    0 回复

    举报

    rikey88 | 资深设计师 | 发表于 2012-9-11 16:20:41
    终于我坐沙发了
    0 回复

    举报

    苏浪 | 设计总监 | 发表于 2012-9-11 16:20:51
    希望有兴趣的筒子能向乌龙学习。先支持一下
    0 回复

    举报

    萍生 | 实习生 | 发表于 2012-9-11 16:41:32
    你那个UVN移动那个命令 在哪里啊
    0 回复

    举报

    悠曲… · 发表于 2012-9-17 14:45 点评

    嘎嘎 在工具栏 我在工具箱了找了半天

    悠曲… · 发表于 2012-9-17 14:41 点评

    没找到 啊...都试了一下,,不对啊 .....

    jackch · 发表于 2012-9-11 17:02 点评

    在“变动”里
    jackch | 设计助理 | 发表于 2012-9-11 17:02:37
    萍生 发表于 2012-9-11 16:41
    你那个UVN移动那个命令 在哪里啊

    在“变动”里
    0 回复

    举报

    高山 | 实习生 | 发表于 2012-9-11 18:01:33
    楼主改天我吧我的照片发给你，你把我拉出来吧;P
    0 回复

    举报

    乌龙 · 发表于 2012-9-11 18:02 点评

    偶里个去。。。
    乌龙 | 设计总监 | 发表于 2012-9-11 18:02:47
    高山 发表于 2012-9-11 18:01
    楼主改天我吧我的照片发给你，你把我拉出来吧

    偶里个去。。。[s:184]
    0 回复

    举报

    猪是的读着倒 | 实习生 | 发表于 2012-9-11 18:35:50
    不错哦   ~~~~~~~~
    0 回复

    举报

    天遁云涯 | 实习生 | 发表于 2012-9-12 09:28:29
    003.jpg 我曲面重建后中间的线还在
    0 回复

    举报

    爱德华兹 · 发表于 2018-3-13 10:23 点评

    请教下你怎么找到这个工具的，我就找不到
    乌龙 | 设计总监 | 发表于 2012-9-12 10:04:40
    注意你重建的UV数目
    0 回复

    举报

    天遁云涯 | 实习生 | 发表于 2012-9-12 10:31:33
    改了，还不行，不知道怎么回事
    0 回复

    举报

    锁骨深 | 设计助理 | 发表于 2012-9-12 12:25:10
    那个uvn控制在哪里啊？
    0 回复

    举报

    xyp584520 | 设计助理 | 发表于 2012-9-15 12:39:55
    楼主。怎么样才能左右插入控制点的呀 ，我的怎么只能上下插入呢
    0 回复

    举报

    tkggcell12 | 实习生 | 发表于 2012-9-15 13:20:32
    赞赞赞，多攒多学
    0 回复

    举报

    aa123su | 设计助理 | 发表于 2012-9-15 20:40:44
    犀利！[s:156]
    0 回复

    举报

    乌龙 | 设计总监 | 发表于 2012-9-15 21:05:00
    xyp584520 发表于 2012-9-15 12:39
    楼主。怎么样才能左右插入控制点的呀 ，我的怎么只能上下插入呢

    请注意命令提示行
    0 回复

    举报

    悠曲… | 实习生 | 发表于 2012-9-17 17:00:27
    跟 一下....
    0 回复

    举报

    傻丫头。。 · 发表于 2015-7-23 15:25 点评

    怎么切换视图的啊？？

    参与人数 1大洋 +10 收起 理由
    乌龙 + 10 神马都是浮云

    查看全部评分

    悠曲… | 实习生 | 发表于 2012-9-17 17:01:47
    嘿嘿 刻上了偶滴名字 就专属于我了......
    0 回复

    举报

    乌龙 | 设计总监 | 发表于 2012-9-17 22:40:37
    悠曲… 发表于 2012-9-17 17:01
    嘿嘿 刻上了偶滴名字 就专属于我了......

    专属于您啦。。
    0 回复

    举报

    悠曲… · 发表于 2012-9-18 16:49 点评

    ....谢谢 奖励 ...
    qq771031883 | 设计助理 | 发表于 2012-9-17 23:30:36
    乌龙V5[s:167]
    0 回复

    举报

    悠曲… | 实习生 | 发表于 2012-9-18 16:49:09
    乌龙 发表于 2012-9-17 22:40
    专属于您啦。。

    :lol....谢谢 奖励 ...
    0 回复

    举报

    beniyu | 实习生 | 发表于 2012-9-19 16:43:33
    [s:69]做的真好
    0 回复

    举报

    海云洲 | 实习生 | 发表于 2012-9-19 21:47:11
    :):):):):):)
    0 回复

    举报

    梁奇林 | 实习生 | 发表于 2012-9-21 16:53:25
    先支持.再学习....
    0 回复

    举报

    newbhoho123 | 实习生 | 发表于 2012-9-23 11:51:19
    好文章,顶上去
    0 回复

    举报

    小妞儿-yAnG | 实习生 | 发表于 2012-9-25 14:10:15
    需要会材质的大哥指点
    0 回复

    举报

    605767716 | 设计助理 | 发表于 2012-9-29 09:50:17
    这个控制点有时候确实是蛮方便的
    0 回复

    举报

    gwwgj | 实习生 | 发表于 2012-9-29 16:22:34
    我操，建个椭圆环都搞不好。
    0 回复

    举报

    4169212582 | 实习生 | 发表于 2012-10-8 14:54:21
    最后渲染的材质加的很好，不过话说红色的第一眼会看成舌头……
    0 回复

    举报

    Cx￠.清 | 实习生 | 发表于 2012-10-9 11:26:09
    还不错11334
    0 回复

    举报
