关于莫比乌斯换建模，视频中用了loft的方法的问题

莫比乌斯换建模，视频中用了loft的方法，这样生成的曲面根本没有达到需要的G1连续性，更别说G2连续了。看着真别扭。

请问像凤凰国际传媒这种莫比乌斯环有没有另外的高招？？

wyx10022 · | 发表于 2012-10-4 08:50:45

本帖最后由 wyx10022 于 2012-10-4 09:11 编辑

首先，你说的连续性指的是接缝线处的连续性
其他表面处都是G2连续
建筑工程中的曲面最后都转化为平面，均为G0连续
G2连续一般在工业生产中要求比较高，比如汽车外壳
建筑设计中一般都是化弯为直，化曲为平
如果要达到近似G2连续，可以把截面数量设置多一些，
手工mobius方法很接近G2

hskcool · | 发表于 2012-10-4 10:31:02

wyx10022 发表于 2012-10-4 08:50
首先，你说的连续性指的是接缝线处的连续性
其他表面处都是G2连续
建筑工程中的曲面最后都转化为平面，均 ...

那老师的意思是用GH没有能做出G2连续的办法？

wyx10022 · | 发表于 2012-10-4 12:28:55

还没测试过，等过几天回北京测试下，家里电脑没有犀牛

wyx10022 · | 发表于 2012-10-4 13:45:31

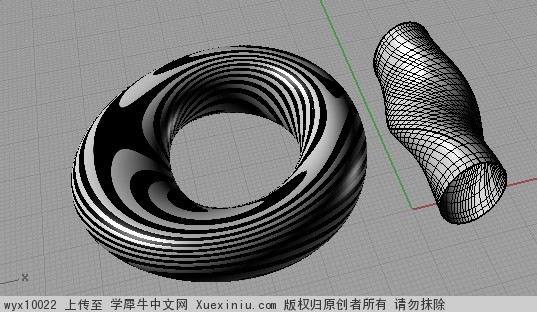

勉强安了个犀牛

测试了下手动的
gh版的请自己动手测试下

hskcool · | 发表于 2012-10-4 14:44:10

wyx10022 发表于 2012-10-4 13:45
勉强安了个犀牛

测试了下手动的

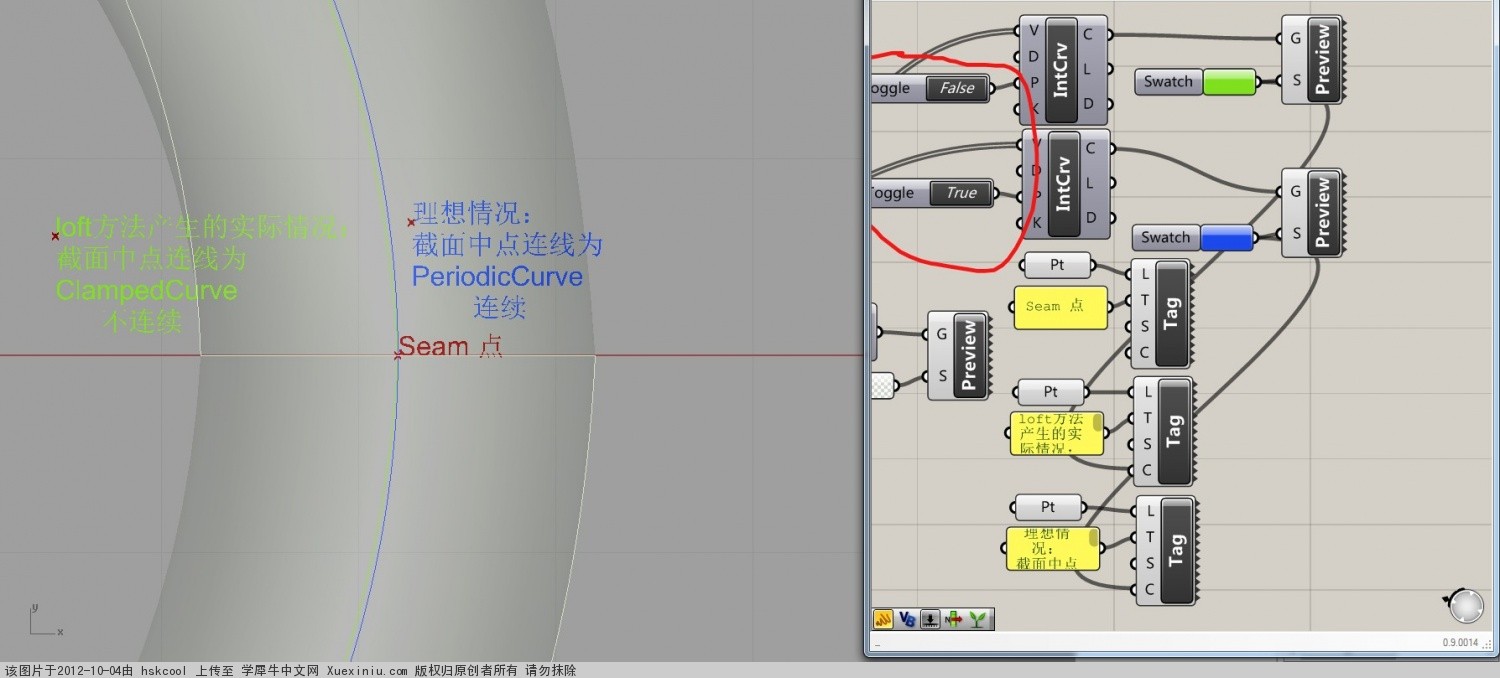

嗯。用手工Flow肯定是连续的，因为是以圆形为基本型的，圆形是periodicCurve。
但是用loft的话，基本型就不是圆形了，而是一根所有截面中心连接起来的ClampedCurve，而ClampedCurve因为没有Close 形成PeriodicCurve，在断点处是不可能形成G1和G2连续的。
所以教程里的LOFT方法的话肯定是不连续的，达不到G1或者G2。
如图：

hskcool · | 发表于 2012-10-4 14:51:01

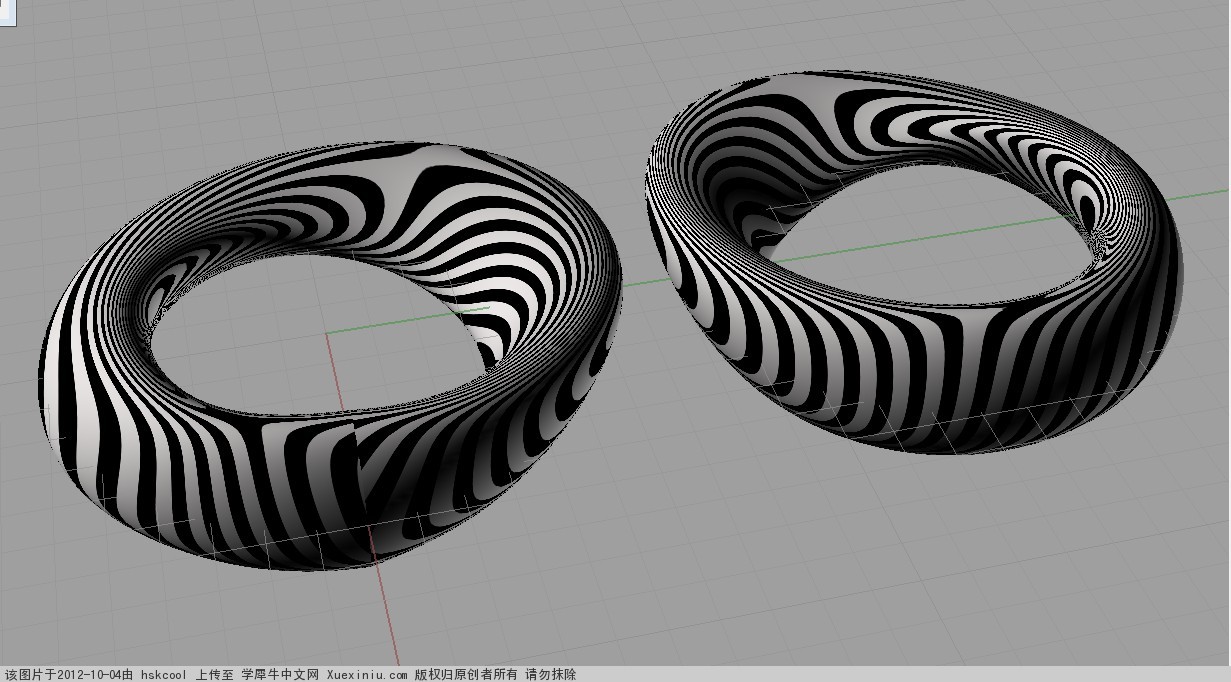

不做测试也能推理出这种结果了。左为GH LOFT方法做出，不连续。右为FLOW方法做出，连续。

真希望找到一种好的方法，做奇数PI的莫比乌斯面。

wyx10022 · | 发表于 2012-10-4 15:35:12

本帖最后由 wyx10022 于 2012-10-4 15:54 编辑

hskcool 发表于 2012-10-4 14:44
嗯。用手工Flow肯定是连续的，因为是以圆形为基本型的，圆形是periodicCurve。
但是用loft的话， ...

这个问题对建筑专业来说可以不用深究，但是可以作为一个课题研究
hskcool很有钻研精神，希望这个课题可以由你研究出来，作为个人研究成果发表论坛，加油！
