麻烦老师帮忙看下

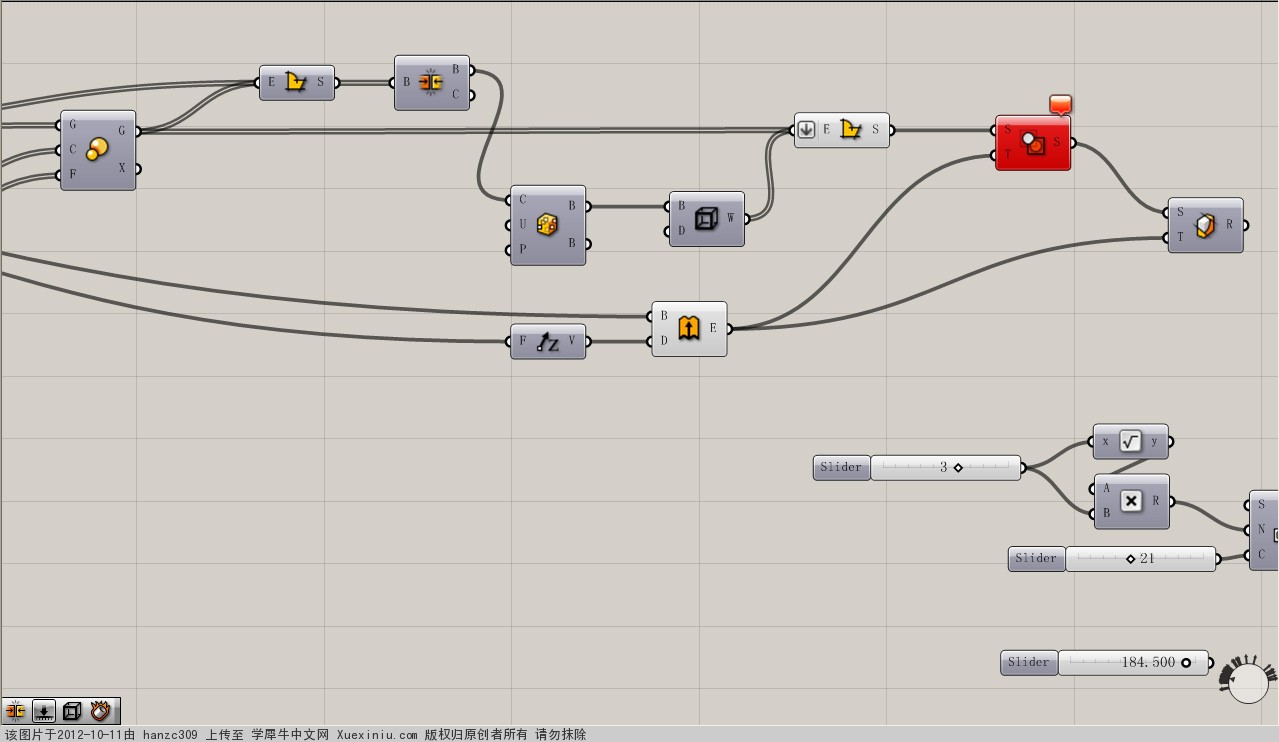

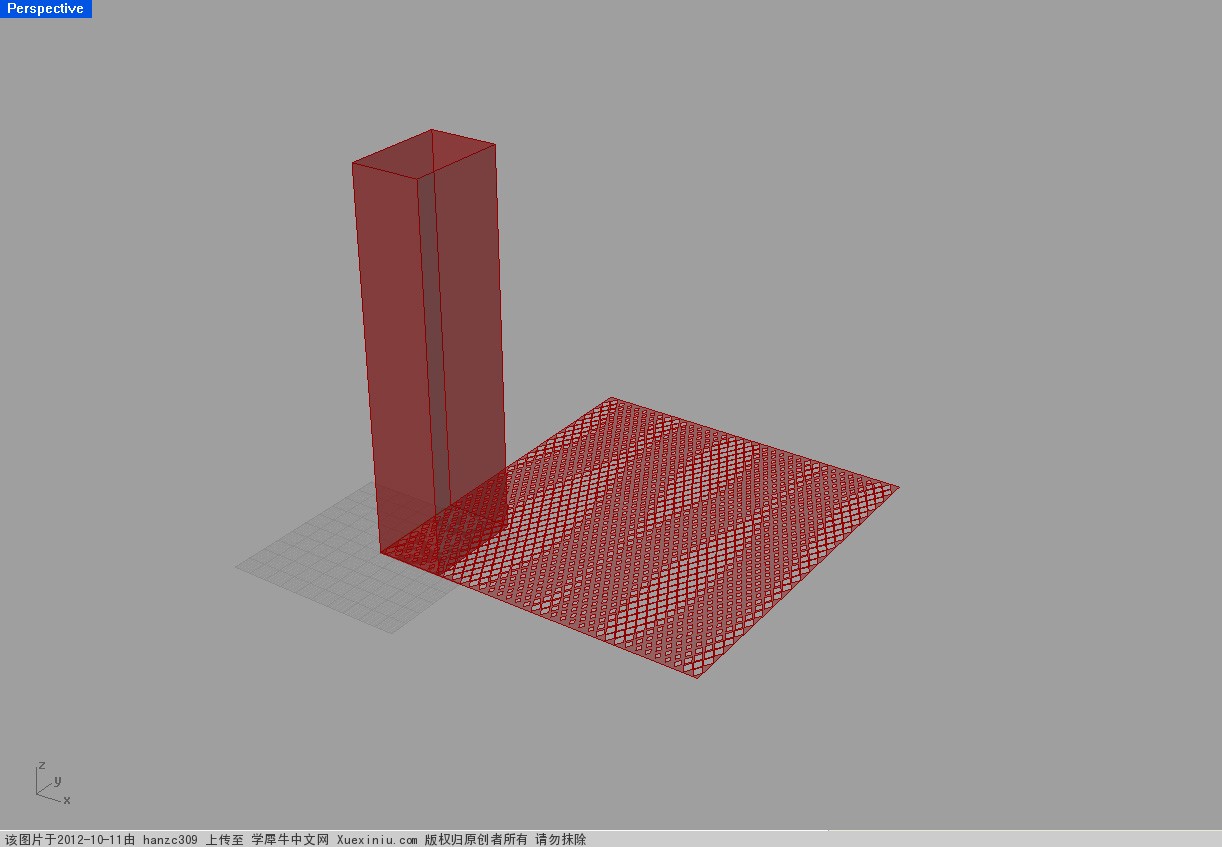

今天尝试参考中钢国际表皮的制作方法做图一中的表皮，但是最后的copy trim运算器连上后报红（图二），重新看了中钢国际的表皮做法后依然找不到问题在哪，请老师帮忙看下，谢谢！

wyx10022 · | 发表于 2012-10-11 13:33:18

没有倒圆角
倒圆角的目的是把一个四面体brep，变成一个surface

hanzc309 · | 发表于 2012-10-11 13:49:23

wyx10022 发表于 2012-10-11 13:33:18
没有倒圆角
倒圆角的目的是把一个四面体brep，变成一个surface

那我想要矩形的边角是直角的改怎么弄呢？

wyx10022 · | 发表于 2012-10-11 15:31:22

hanzc309 发表于 2012-10-11 13:49
那我想要矩形的边角是直角的改怎么弄呢？

把brep炸成surface，再copytrim即可

hanzc309 · | 发表于 2012-10-11 15:49:51

hanzc309 发表于 2012-10-11 13:49:23

那我想要矩形的边角是直角的改怎么弄呢？

好的，谢谢老师

hanzc309 · | 发表于 2012-10-11 15:50:52

wyx10022 发表于 2012-10-11 15:31:22

把brep炸成surface，再copytrim即可

好的，谢谢老师
