有两个问题想请教老师:
1.     中钢国际表皮中,当平面表皮完成以后,能否直接用犀牛操作flow along surface将该表皮完美贴到一个球体上?

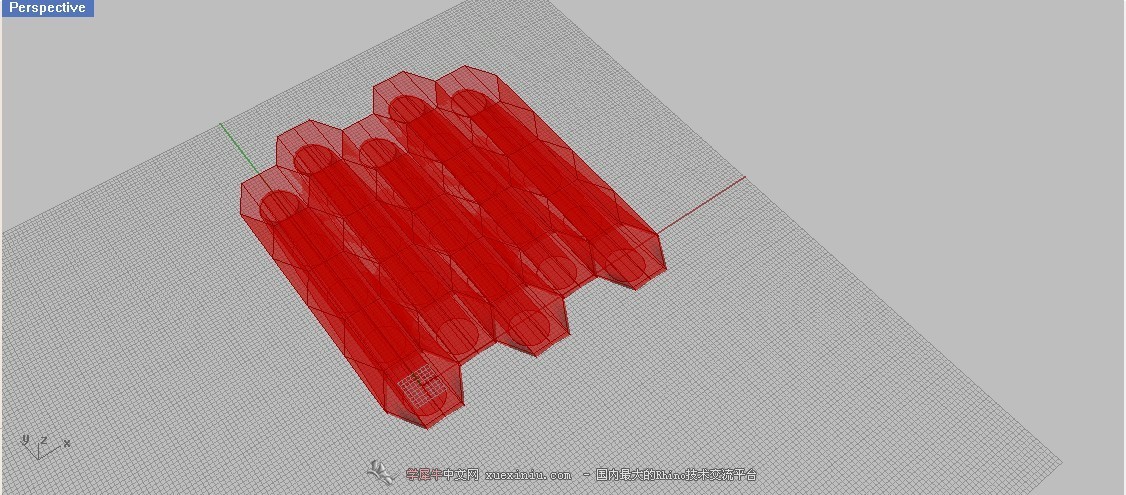

2.     关于一一对应的LOFT。(1)我建立6边形状网格(5X5)(2)求其中心点(3)Z轴方向下降1(4)根据所得点,画圆。想将6变形网格和圆形curve,一一对应进行放样。放样结果显示为,6边形平面内,六边形相互放样,圆形平面内相互放样。但是,此时,我确定是树形数据一一对应,无论是6变形数据,或者圆形数据都是5组里面带5个。

万分感谢。
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

wyx10022 | 网校特聘讲师 | 发表于 2012-10-19 08:51:52
本帖最后由 wyx10022 于 2012-10-19 08:54 编辑

1直接贴到球面上是可以的,但是会发生较大的形变,即两端比较密集,看一下球体的uv就能推测,你可以试一试

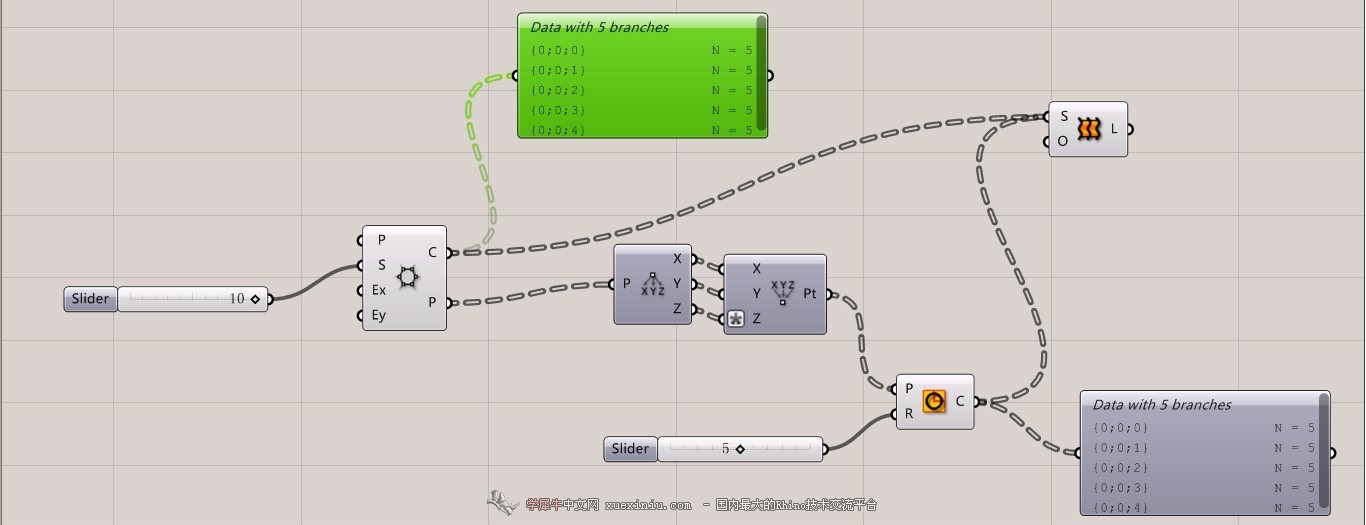

2 loft运算器输入端要求非常严格,目前每个分支内有5个数据,两个就是10个数据,当前运算结果就是10个数据loft
解决方法:将两个输出端C 进行graft
