中级课程第三章第六讲课后思考提问

发布于 2012-10-19 0 点赞 4 评论 44 浏览

Rhino建筑课程答疑交流区课程

设计助理

收听TA


老师，第三章最后您留了一个思考题，生成表面膜的第三种方法。有两个问题请教：

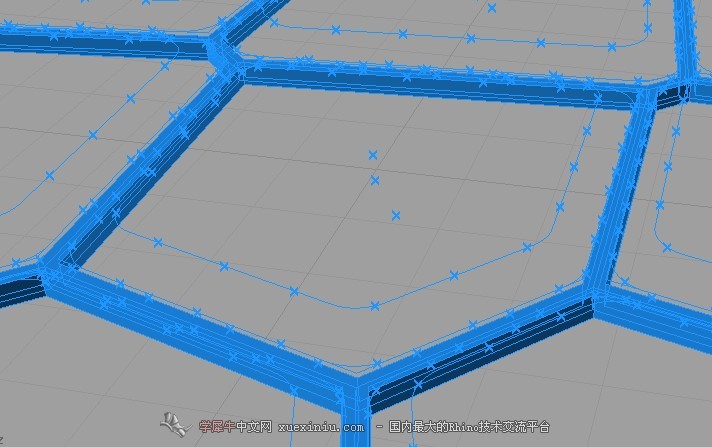

1，到最后每个vor网格里的点是两级路径，怎么把这两级路径中的点都取出来？

2, GHBE[AA4@09V]G`2PR_UWLW.jpg

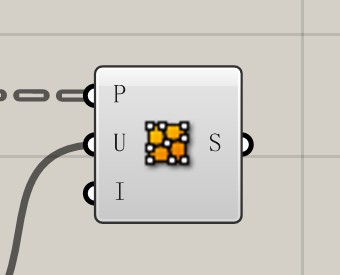

这个运算器是要由UV排列的点成面，file:///C:\Documents and Settings\Administrator\Application Data\Tencent\Users\389624100\QQ\WinTemp\RichOle\_Y{@D}C@_AAD57{9@3PW{YL.jpg
$_Y{@D}C@_AAD57{9@3PW{YL.jpg$

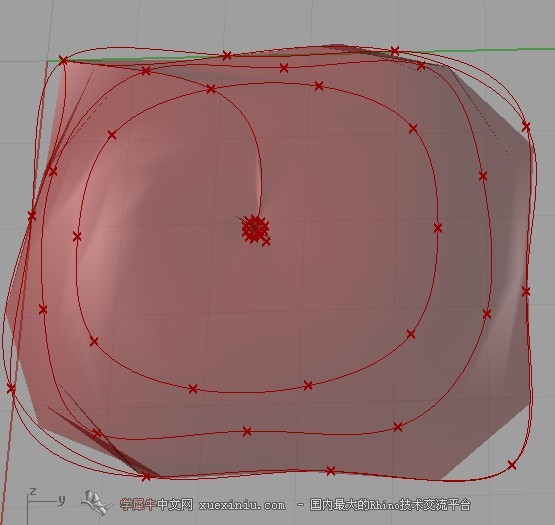

但最后这些点都是一圈一圈线上的点，不是uv排列的，也就是SrfGrid运算器U端输入的数据怎么确定？

4 点击回复 0 点击点赞 0 点击收藏

精彩回复

文明上网理性发言、请文明用语

wyx10022 | 网校特聘讲师 | 发表于 2012-10-19 11:59:21

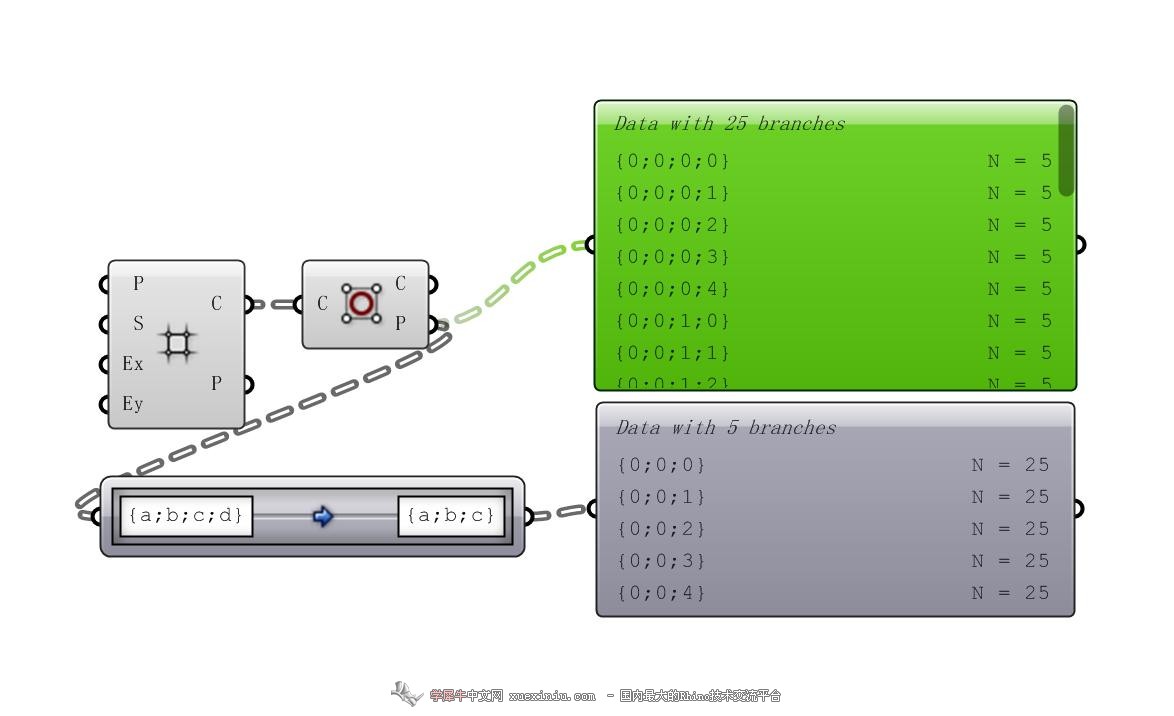

pathmapper可以改变数据结构

u端数量和等分曲线点的数量有关，请思考
初级课程最后一章UV转换有详细讲解

0 回复

孙玄 | 设计助理 | 发表于 2012-10-19 15:39:17

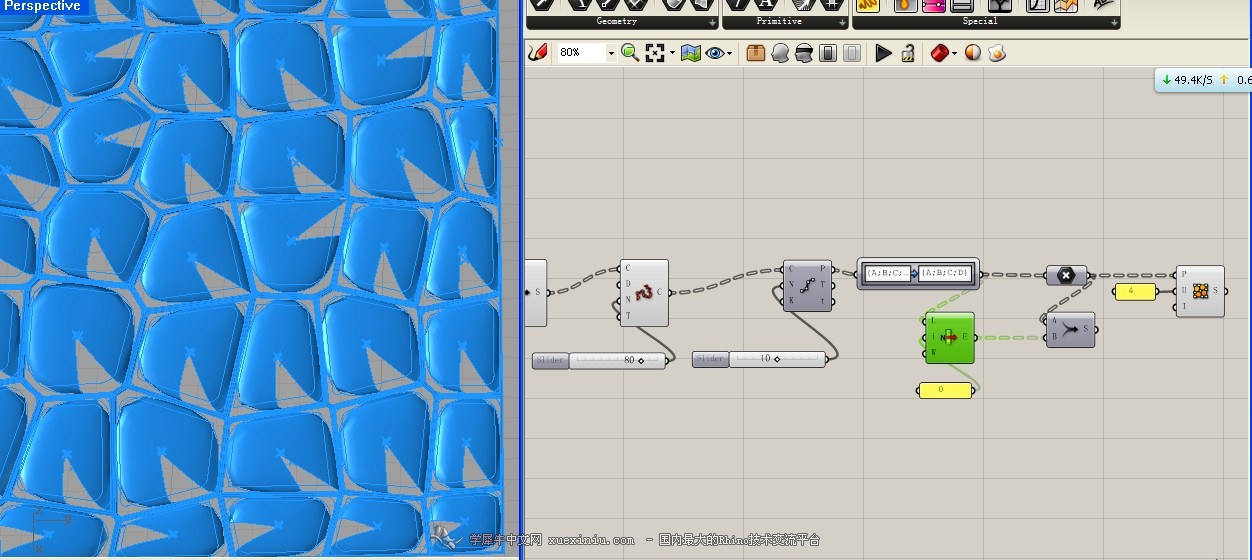

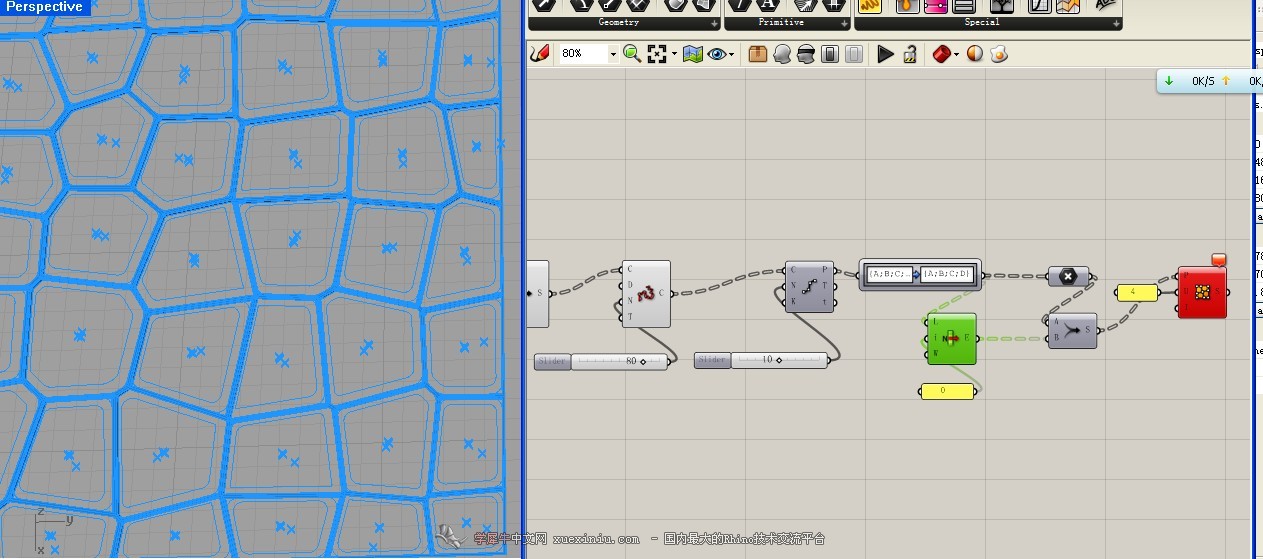

我单独做了个网格测试了一下，



要成曲面得把第一项取出来再加一遍。
但是



这种方法到原程序中就行不通了，加上第一项形成完整曲面的时候报错，总是缺一块。

0 回复

: wyx10022 · 发表于 2012-10-19 16:04 点评

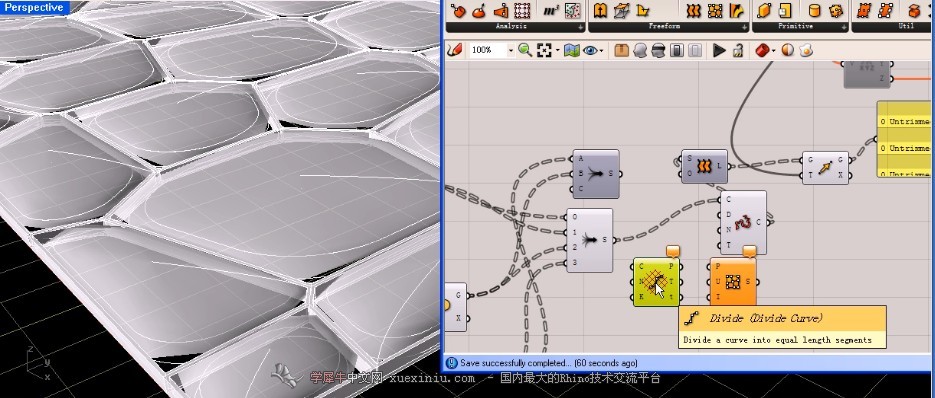

注意，应该是取出4个，而不是一个，用前面divide出来的points取点，不过这个方法行不通，建议放弃

wyx10022 | 网校特聘讲师 | 发表于 2012-10-19 15:57:17

本帖最后由 wyx10022 于 2012-10-19 15:59 编辑

恩，所以我在视频里只是说尝试一下，比较一下方法的优劣，有的方法是行不通的
看下teenie同学的研究成果，这是一个精彩的总结帖
http://www.xuexiniu.com/thread-31590-1-1.html

0 回复

孙玄 | 设计助理 | 发表于 2012-10-19 18:03:43

OK~
