[教程分享] T-Splines 构建奶滴飞溅椅模型

    [复制链接]
发表于 2012-10-25 10:18:40 | 显示全部楼层 打印 上一主题 下一主题
此帖转自shaper3d
原贴地址:http://bbs.shaper3d.com/thread-16855-1-1.html
原贴作者:simonchen

这张由Michael L. Wendel设计的牛奶躺椅的外形非常有特色,充分体现有机体造型的丰富创造性。

Splash Lounge Chair 出处:http://topofdesigns.com/the-splash-lounge-by-michael-l-wendel/
作者网站:http://www.mikewendel.com/


以下是使用T-Splines来构建这张奶滴飞溅椅的工作流程,建模采用细分多边形建模中最常用的BOX建模方式,适合T-Splines初学者入门练习之用!

1.在Rhino中打开网格捕捉,运行tsCylinder(ts圆筒)命令,捕捉坐标原点为圆筒中心






圆筒段数设置如下:End of cylinder ( Smooth=No  VerticalFaces=2  AroundFaces=16  Symmetry=No ):拉起一定的高度后完成此步骤。

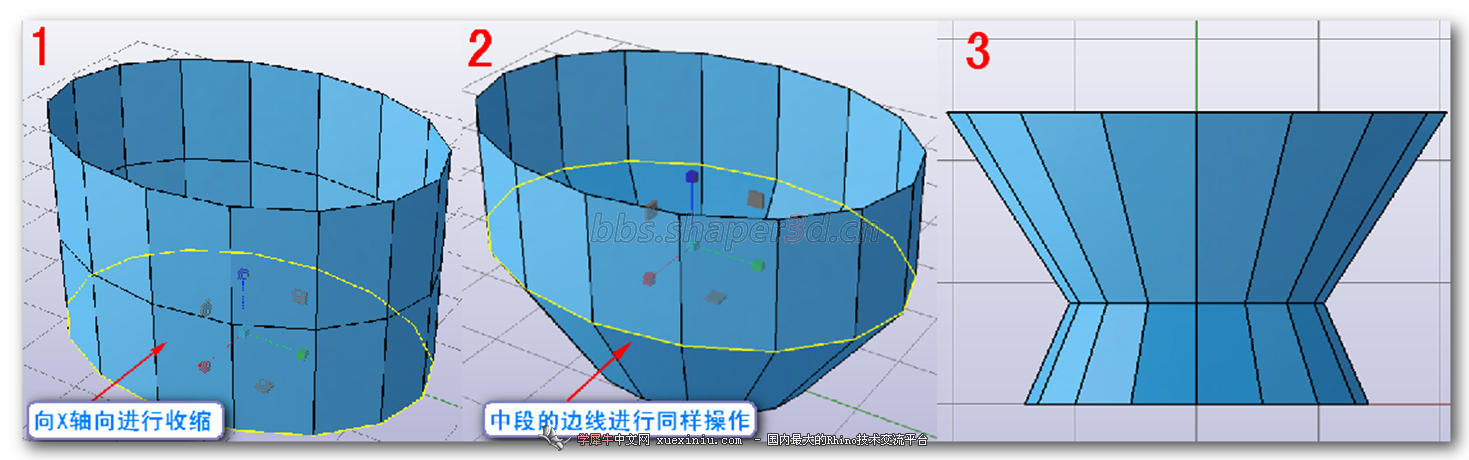

2.按Tab键切换成确BOX显示模式,按S键转为边的选择状态,选取底部其中一条边线后按L键选取整圈边线,然后按R键切换为缩放操纵器,向X轴拖动,对底部整圈边线进行收缩操作。完成对中段的边线作上述相同的操作,完成后形状见图3。

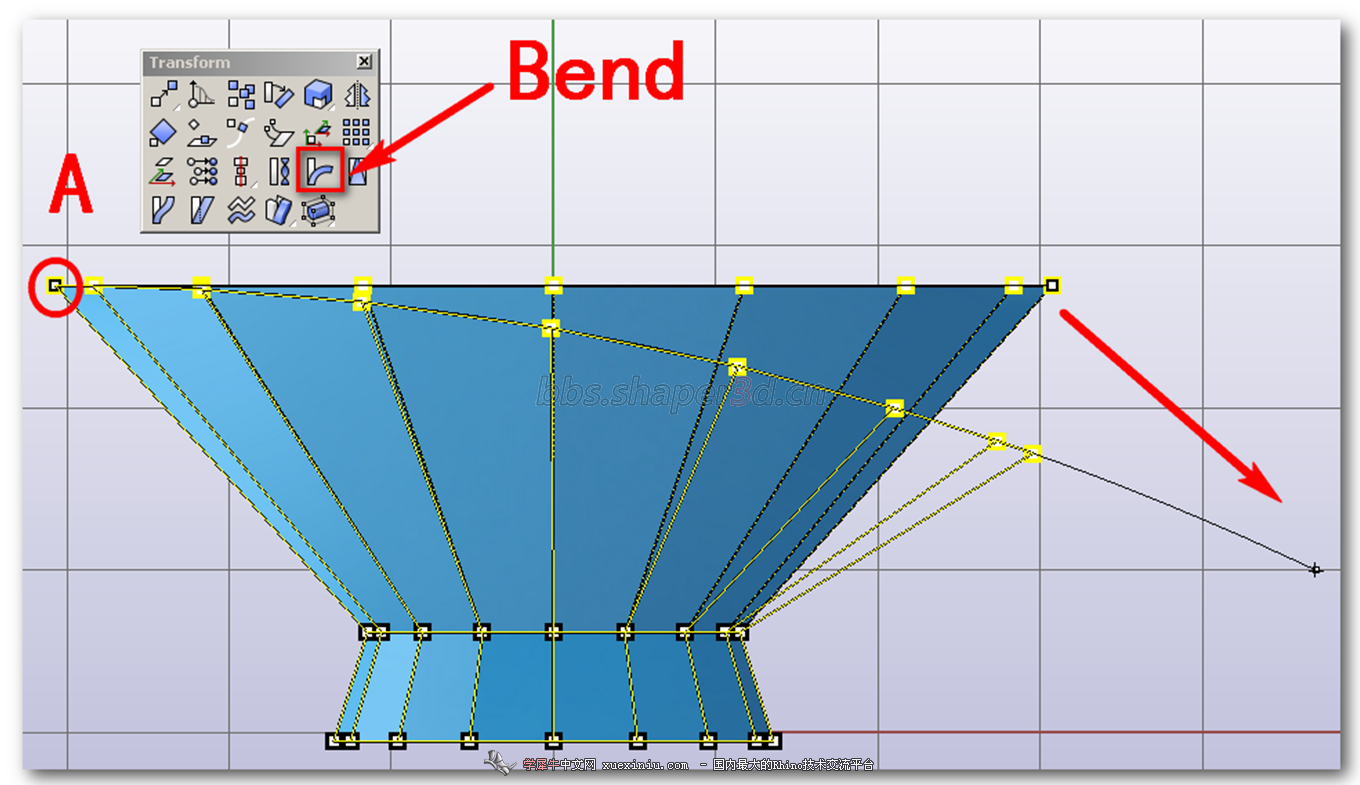

3.按A键转为点模式并全选顶部的控制点,启动Rhino中的Bend命令,并捕捉边缘的点作为固定点(A所示处)然后向下拉动,使其整体自然地弯曲
4.按S键转换在边状态下,再按W键将操纵器切换成移动状态,在HUD(抬头显示信息栏)中的DragMode一项中单击至UVN项,使拖动方向以UVN作参考。再选取顶部任意一段线,按住Alt键挤拉出一段新面。
5.对顶部的各段边线分别重复上述挤拉新面的操作,并各自调整角度,达到错落有致的状态。

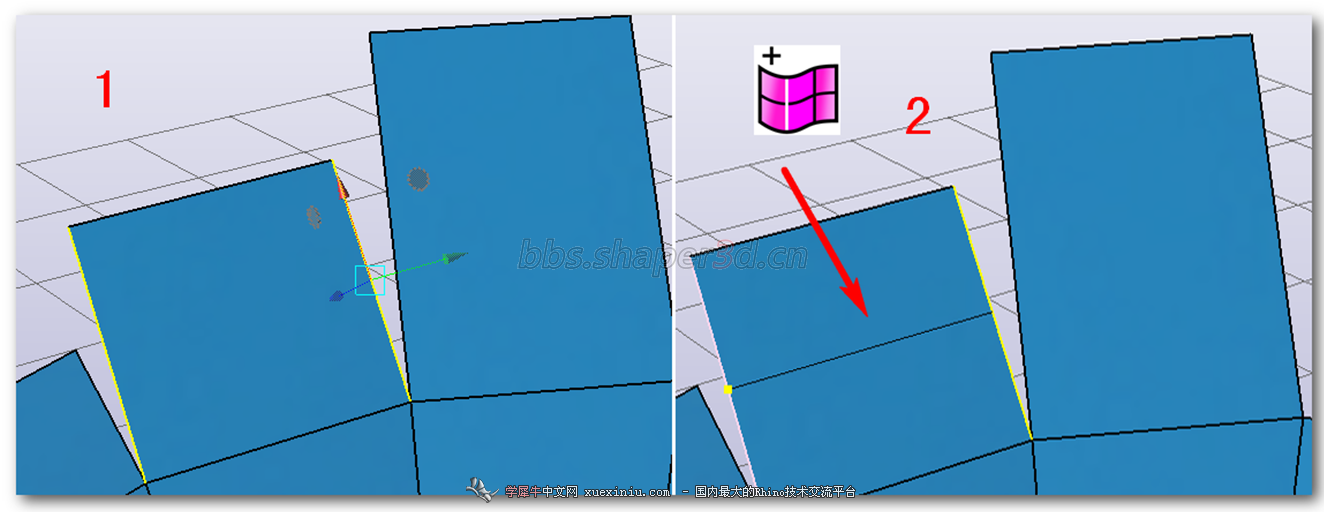

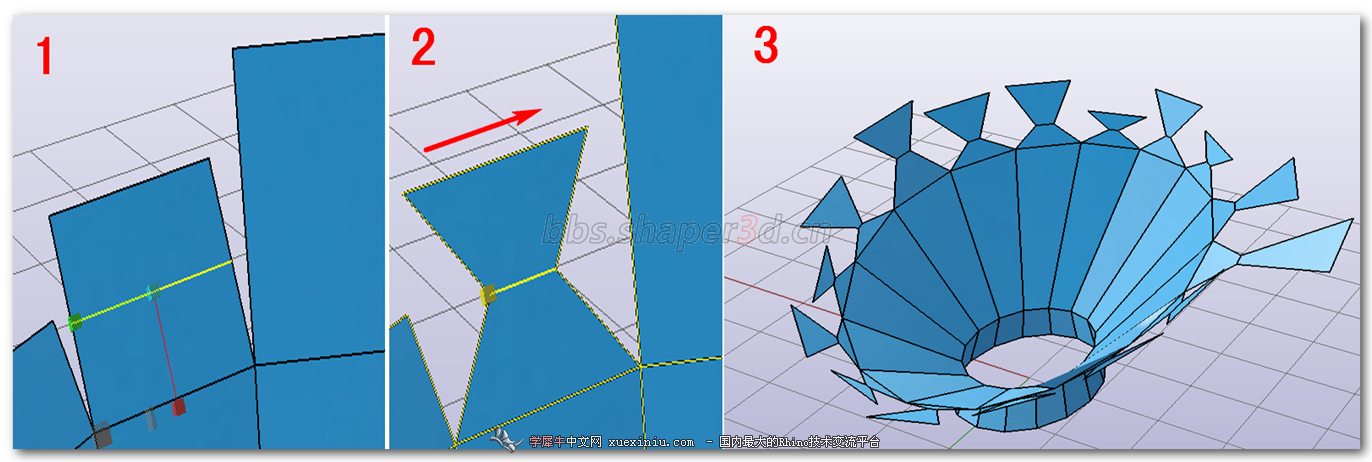

6.保持在边选的状态,对顶部每一段新挤出的面都进行分割操作(插入边线),使用tsInsertEdgeSimple命令加插边线来分割成两段。
7.保持在HUD(抬头显示信息栏)中的DragMode一项为UVN状态,按R键转为缩放操纵器,选取中段的边线向内收缩操作。如此操作至所有新分段的分肢面,初步形成飞溅的水滴雏形。

8.按F键转换为“对像”的选取模式下,选取模型后运行tsThicken命令对其进行向外加厚操作,其厚度适宜即可,比例参考图片。

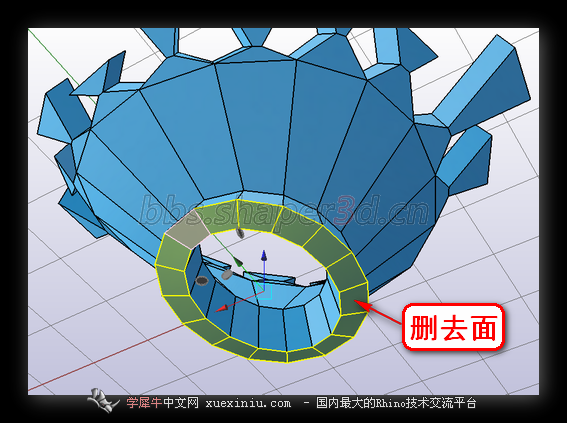

加厚以后,将对椅子的底面进行封闭处理,在BOX显示状态下按下图所示选这些面并删去

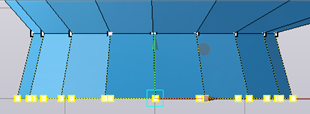

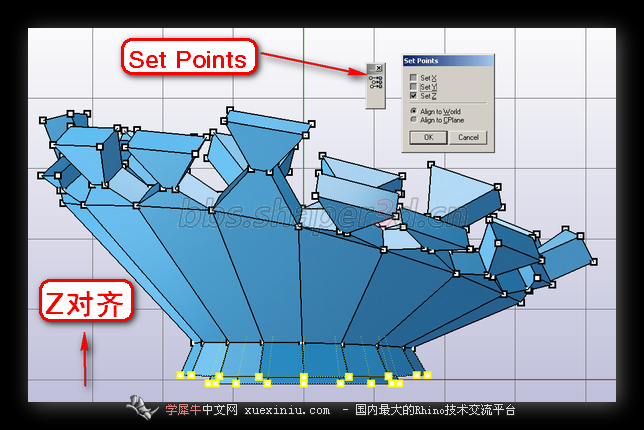

删去面后,按A键转为点选状态,如图所示全选点后使用Rhino中的SetPt命令进使其在Z轴向上对齐。


按S转为边选状态,按下图所示选取内圈的边线后按W键切换成移动操纵器,向上提起至图2所示。

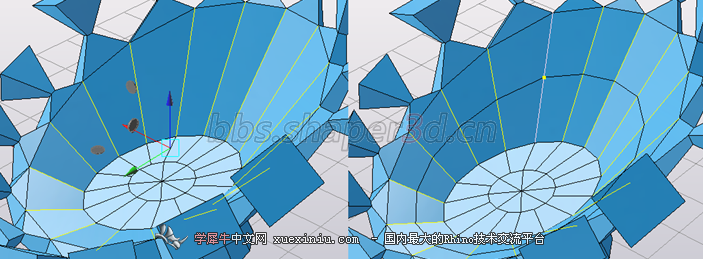

按E键转为旋转操纵器,对此圈边线进行角度的调整,调整后再用tsFillHole命令进行封闭。

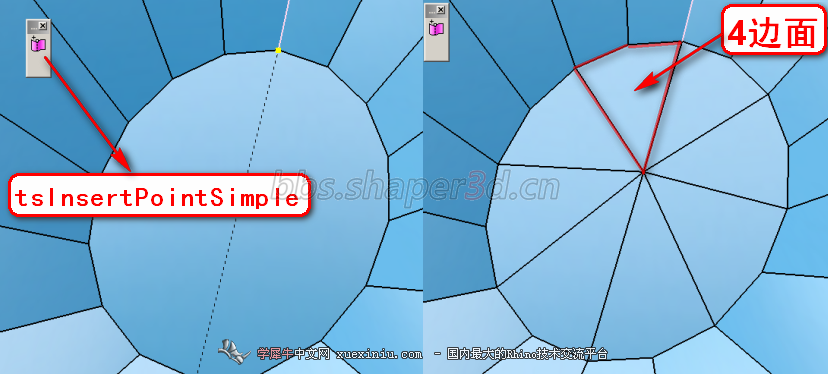

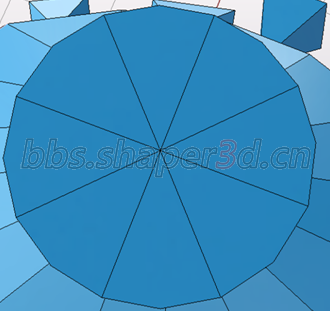

封闭后对此面进行分面,使用tsInsertPointSimple命令对此面行进划分,分面原则是以四边面结构进行,效果如图:

底部按上述相同的方法进行封闭处理,效果如下图:

接下来要进细节进行调整,选下图的面调整平坦

在边选模式下按K键环选下图的边线,用tsInsertEdgeSimple划分出一圈
调整形状

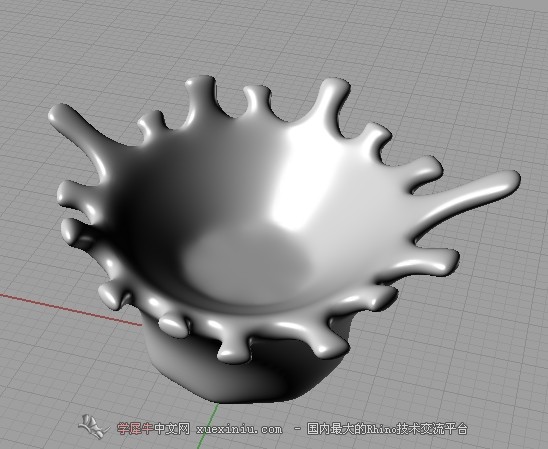

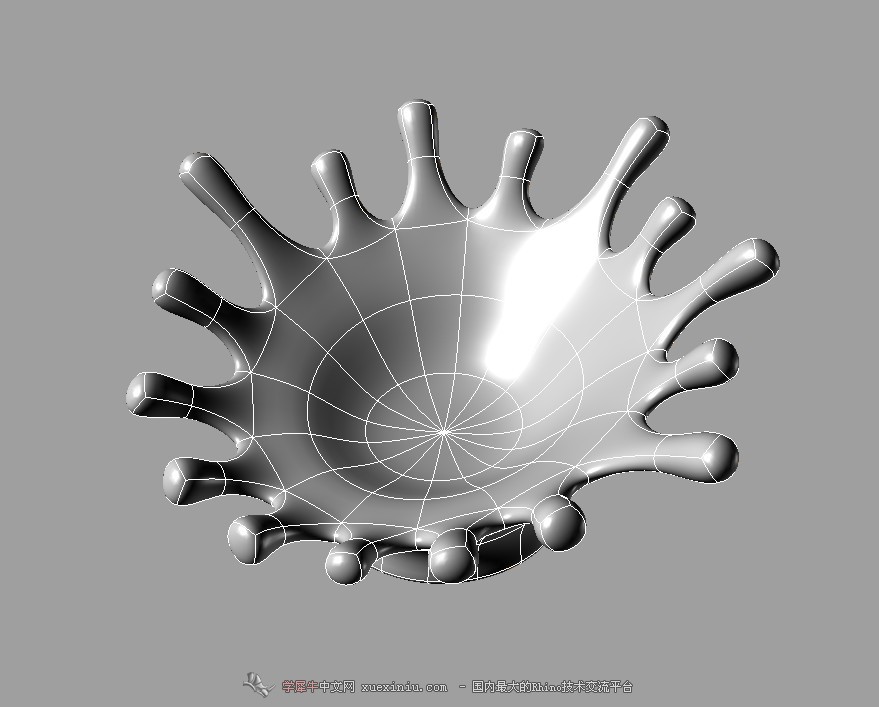

细调完成后的效果:

这张奶滴飞溅椅到此就完成了

参与人数 5大洋 +15 收起 理由
yz691201 + 1 非常不错
pl03890278 + 3 赞一个!
@设计_Jusgo + 3 很给力!
babyharp + 3 赞一个!
Patriot + 5 赞一个!

查看全部评分总评分 : 大洋 +15

回复

使用道具 举报

精彩评论161

Toyboy 发表于 2014-9-5 19:57:18 | 显示全部楼层
0晓峰 发表于 2014-9-5 10:46
为什么我做到这一步 插不上点了是不是我拉错了,菜鸟球指导


楼上的朋友,你模型封闭的面有问题,删除后就可以进行划分操作了(看图说话)。
修复后再封闭
可以划分
最后。。。。。。。


文件:
fix files.3dm (239.52 KB, 下载次数: 18)
回复 支持 反对

使用道具 举报

0晓峰 发表于 2014-9-5 22:56:49 | 显示全部楼层
Toyboy 发表于 2014-9-5 19:57
楼上的朋友,你模型封闭的面有问题,删除后就可以进行划分操作了(看图说话)。

谢谢你,图文并茂,但我太菜,第一次做ts模型,还是不明白,删除怎样修复呢,可否加下qq 收我为徒:handshake Q 791026880
回复 支持 反对

使用道具 举报

Toyboy 发表于 2014-9-24 22:59:32 | 显示全部楼层
艾丝凡 发表于 2014-9-23 17:12
为什么我的转角地方不够圆滑,


很简单啊!使用TS均化命令就可以顺了,先点模型再运行这个命令就可以了:D
回复 支持 反对

使用道具 举报
