求助！关于建筑UV曲线的问题！

老师您好，问题如图，犀牛中有一个命令叫 “建立UV曲线” ，任何一种形状的曲面，使用这个命令后都会得到一个规矩的长方形线框。现在有一个不规则的曲面（曲面如图），使用 “建立UV曲线” 后得到了一个规矩的长方形线框，问一下老师在GH里能不能像上面所述，将一个任意的曲面，最后转化得到一个规矩的长方形线框，而且这个线框可以用来以后再反套用回去。求线框！

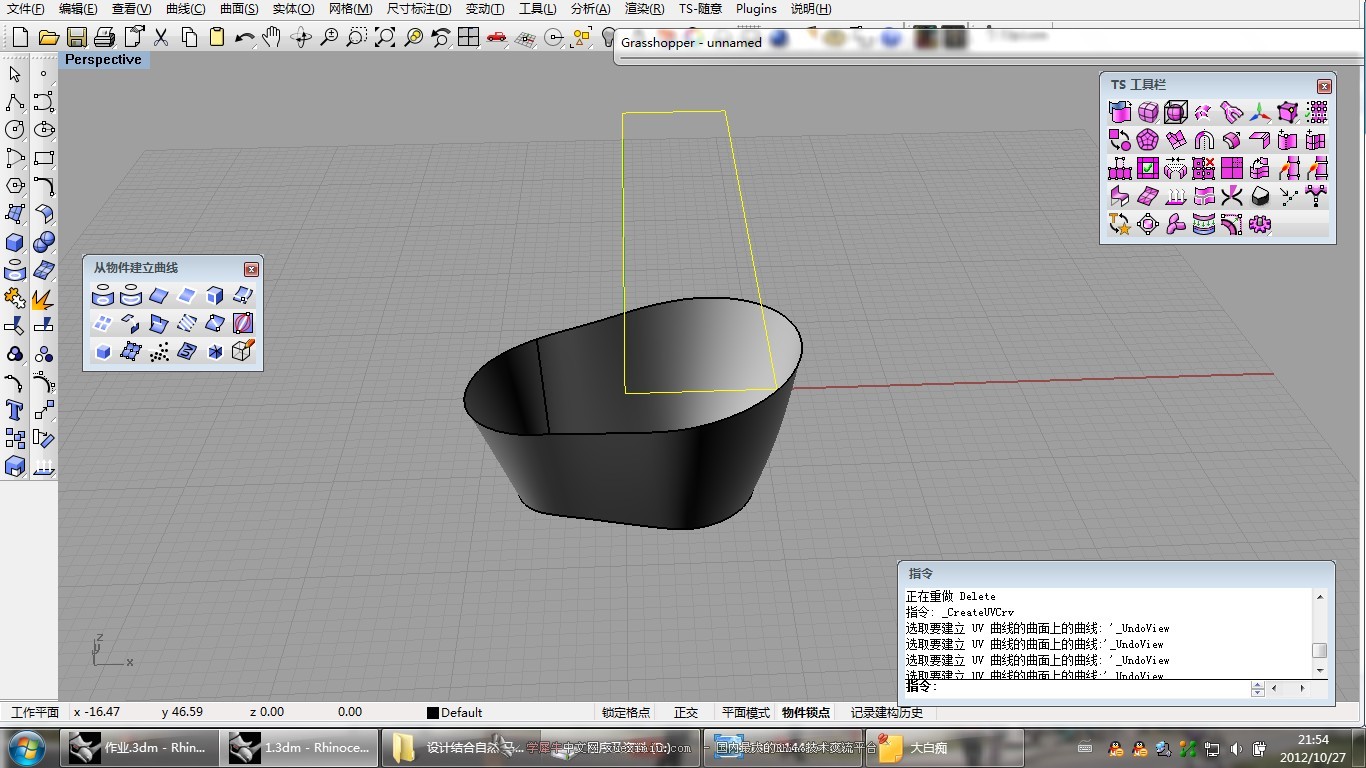

使用建立UV曲面后得到的长方形线框

建立UV曲面和套用UV曲面两个命令

1.3dm (59.33 KB, 下载次数: 1)

xander_527 · | 发表于 2012-10-28 12:47:30

用炸开命令就能得到你要想要的边。surface---brep components

wyx10022 · | 发表于 2012-10-28 15:09:17

不能，这个操作是单向的
一个曲面是由uv两个方向的domain构成的，uv线命令就是生成这两个曲面domain所构成的矩形
但是同样的矩形可以生成无数种这样的曲面
二者不是互为充分必要条件，不能互相转化

jikunchen · | 发表于 2012-10-28 16:00:46

wyx10022 发表于 2012-10-28 15:09
不能，这个操作是单向的
一个曲面是由uv两个方向的domain构成的，uv线命令就是生成这两个曲面domain所构成 ...

那问一下老师GH里能不能将刚刚上述问题中的曲面生成长方形曲线，即犀牛中使用了“建立UV曲线”这个命令一样？求长方形能做到不？不用反套回，只要求长方形曲线。

jikunchen · | 发表于 2012-10-28 16:06:23

jikunchen 发表于 2012-10-28 16:00
那问一下老师GH里能不能将刚刚上述问题中的曲面生成长方形曲线，即犀牛中使用了“建立UV曲线”这个命令一 ...

刚刚我的回复个人感觉没把意思说清楚，学生大概意思是我需要曲面生成这样的长方形，然后我需要对这个长方形做文章，在犀牛中我可以手动求出。但如果在犀牛中这样手动求出来的话，在GH程序中会产生脱节，所以想向王老师请教是否可以在GH中求出这个长方形，我非常需要这个长方形。

wyx10022 · | 发表于 2012-10-28 17:35:26

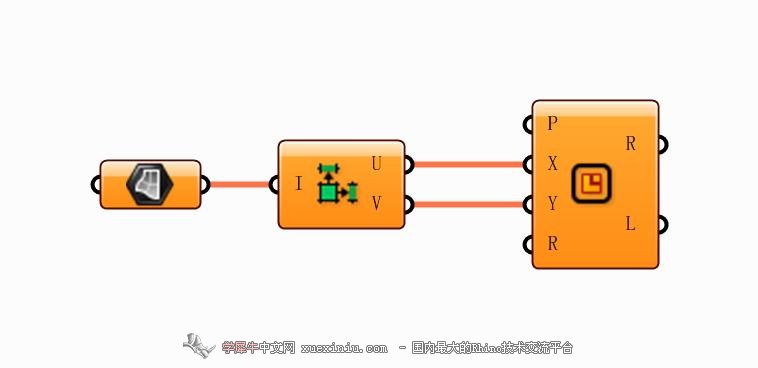

试试该方法

jikunchen · | 发表于 2012-10-28 17:54:19

wyx10022 发表于 2012-10-28 17:35
试试该方法

没想到这么简单啊，王老师太强了！

wyx10022 · | 发表于 2012-10-28 20:28:30

jikunchen 发表于 2012-10-28 17:54
没想到这么简单啊，王老师太强了！

呵呵，加油吧！
