投影到曲面的问题

本帖最后由 wwxxww 于 2012-12-20 21:14 编辑

当我把鸟巢的形状做成一个倒角的桶时，为什么投影的不成立了？还是我做错了什么？一直没发现。

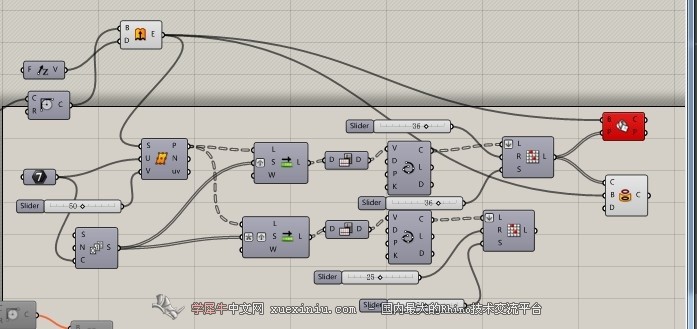

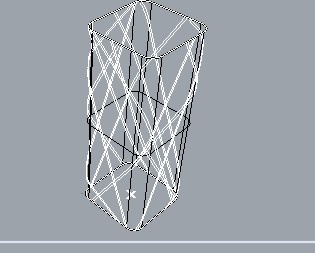

直接投影的话直接形成直线，如图，而相交也有问题。

然后还有在这个曲面的接缝的地方。所有的线都会断开。。。这肿么办。

还有偏移的时候会出现线条变多的情况，也是因为上面那个接缝出现问题嘛？

能请老师知道一下如何把鸟巢的框架放到建筑高层里么。做了好久都没能解决。

wyx10022 · | 发表于 2012-12-20 21:41:13

1不要用投射，因为方向有多种
2 爆红是因为curve不是平面的，需要找到线上的三个点确定一个plane
3用intersection得到的曲线去offset，不要在乎那个接缝

wwxxww · | 发表于 2012-12-20 21:47:07

wyx10022 发表于 2012-12-20 21:41
1不要用投射，因为方向有多种
2 爆红是因为curve不是平面的，需要找到线上的三个点确定一个plane
3用inters ...

但是如果我不考虑它这里还是有出现问题也，会出现一段直线。

wwxxww · | 发表于 2012-12-20 21:59:55

还有 2 爆红是因为curve不是平面的，需要找到线上的三个点确定一个plane
不知道具体该怎么说，如果这样的话线不是会偏移掉非常多么
而且不知道为什么鸟巢可以做的出来，而这个完全不行。
完全不能理解该怎么做，老师可以给个简单的GH文件么

wyx10022 · | 发表于 2012-12-20 22:02:53

wwxxww 发表于 2012-12-20 21:59
还有 2 爆红是因为curve不是平面的，需要找到线上的三个点确定一个plane
不知道具体该怎么说，如果这样的 ...

intersection要的不是curve，而是用curve来得到plane
plane与曲面相交得到准确位于曲面上的曲线

wwxxww · | 发表于 2012-12-20 22:06:19

wyx10022 发表于 2012-12-20 22:02
intersection要的不是curve，而是用curve来得到plane
plane与曲面相交得到准确位于曲面上的曲线 ...

我知道意思了曲线只是拿来确定平面的，那我用3个点确定的平面依旧爆红那是为什么呢。

wwxxww · | 发表于 2012-12-20 22:14:30

这样

wyx10022 · | 发表于 2012-12-20 22:17:52

得到平面的方式也有多种
曲线转化plane有时候会出错，用plane fit

wwxxww · | 发表于 2012-12-20 22:23:25

wyx10022 发表于 2012-12-20 22:17
得到平面的方式也有多种
曲线转化plane有时候会出错，用plane fit

原来是这个问题，，谢谢老师问题已经解决。好累= =。。。[s:188]

wwxxww · | 发表于 2012-12-20 23:30:06

本帖最后由 wwxxww 于 2012-12-20 23:47 编辑

wyx10022 发表于 2012-12-20 22:17
得到平面的方式也有多种
曲线转化plane有时候会出错，用plane fit

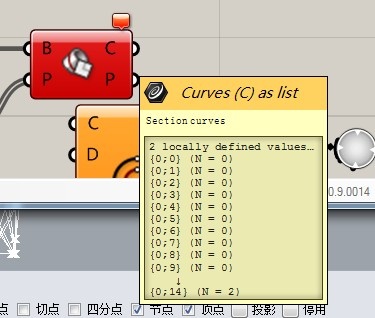

又发现问题了老师！偏移曲线数目变多是怎么回事？[s:175]

我发现问题的原因了凡是经过那条缝的线都会出现问题。。所有经过那里的偏移线看起来是正常的，但是放样BAKE出来就是变形的。为什么呢。。

wyx10022 · | 发表于 2012-12-21 08:58:44

本帖最后由 wyx10022 于 2012-12-21 09:01 编辑

wwxxww 发表于 2012-12-20 23:30
又发现问题了老师！偏移曲线数目变多是怎么回事？

曲线的级数发生了变化，是offset on surface内部脚本问题，需要把两条曲线rebuild，控制点多一些
鸟巢课程学的不扎实，再复习下吧

wwxxww · | 发表于 2012-12-21 11:46:54

wyx10022 发表于 2012-12-21 08:58
曲线的级数发生了变化，是offset on surface内部脚本问题，需要把两条曲线rebuild，控制点多一些
鸟巢课程 ...

肿么办.zip (21.64 KB, 下载次数: 1)

wyx10022 · | 发表于 2012-12-21 12:40:25

wwxxww 发表于 2012-12-21 11:46
老师，我重新学习了一遍还是没有发现问题，我之前是有REBUILD的，但是效果还更不好，我觉得主要原因不 ...

offset后的曲线断开了，应该怎么办呢？

wwxxww · | 发表于 2012-12-21 12:59:12

wyx10022 发表于 2012-12-21 12:40
offset后的曲线断开了，应该怎么办呢？

把线链接起来？

这样吗？结果还是一样的，我把线BAKE出来后发现，凡是经过接缝的线不只是断开，而且发生了很小的错位。

BAKE出来经过缝的它已经是这样了。

wyx10022 · | 发表于 2012-12-21 15:49:41

wwxxww 发表于 2012-12-21 12:59
把线链接起来？
这样吗？结果还是一样的，我把线BAKE出来后发现，凡是经过接缝的线不只是断开，而且发生 ...

offset之前的线是好的吗？
你的GH文件我打不开

wwxxww · | 发表于 2012-12-21 16:26:25

wyx10022 发表于 2012-12-21 15:49
offset之前的线是好的吗？
你的GH文件我打不开

偏移之前是好的，只有12条，偏移完凡是经过接缝处的，都变成两条总共形成16条也就是有4条经过了缝，并且还把两条线错位了一点点，
对了因为我做的是大模型，所以当我把偏移距离为50的时候没有问题，当为100的时候变成13条，也就是一条出了问题，当偏移为1000的时候，就是16条，4条有问题了~是这样一种情况

wwxxww · | 发表于 2012-12-21 16:29:08

我的GH好像是9点几版本的。

wyx10022 · | 发表于 2012-12-21 18:13:56

wwxxww 发表于 2012-12-21 16:29
我的GH好像是9点几版本的。

如果你的模型是规则的竖筒，extrude就可以了
offset on surface内部脚本还是存在问题，这个有不少人都发现了

wwxxww · | 发表于 2012-12-22 00:37:30

wyx10022 发表于 2012-12-21 18:13
如果你的模型是规则的竖筒，extrude就可以了
offset on surface内部脚本还是存在问题，这个有不少人都发 ...

是倒过角的竖桶
如果只是直角竖桶，无法执行MESH啊。而且故意在折角处同样有问题。

我双开了犀牛也打开这个模型，发现同样的模型，另外一个更夸张。它把这个模型的每个倒过角的接缝都分割了，

就是这个偏移时，把这八条都分割了，出现了114条断线，并且不能连结都是有问题的，，

真的无法解决么= =或者有什么操作能替代OFFSET ON SRF

wwxxww · | 发表于 2012-12-22 00:44:14

但是如果它如果改成是圆形的竖桶完全没有问题= =疯了都。

wyx10022 · | 发表于 2012-12-22 09:21:09

原因应该是曲率不连续有关，曲率不连续的地方就会被打断
替代方法可以自己研究，中级课程就是开拓思路的过程

wwxxww · | 发表于 2012-12-22 13:37:15

wyx10022 发表于 2012-12-22 09:21
原因应该是曲率不连续有关，曲率不连续的地方就会被打断
替代方法可以自己研究，中级课程就是开拓思路的过 ...

没有思路也老师能给点提示么

wyx10022 · | 发表于 2012-12-22 14:55:17

本帖最后由 wyx10022 于 2012-12-22 14:56 编辑

wwxxww 发表于 2012-12-22 13:37
没有思路也老师能给点提示么

比如，可以用offset plane的方式，生成两条距离相等的截面线放样

如果想掌握这门技能，要勤于思考，这个课题似乎还没人研究，你琢磨出来，就是你的

wwxxww · | 发表于 2012-12-22 18:45:04

wyx10022 发表于 2012-12-22 14:55
比如，可以用offset plane的方式，生成两条距离相等的截面线放样

如果想掌握这门技能，要勤于思考，这个 ...

谢谢老师指点= =
直接放样的话还是出现了问题，
但是我在犀牛做，放样时，用中钢表皮老师提到的一种，把放样时的点，移到平面上而不是在转角处，就不会出现问题了~

wyx10022 · | 发表于 2012-12-23 01:31:23

wwxxww 发表于 2012-12-22 18:45
谢谢老师指点= =
直接放样的话还是出现了问题，
但是我在犀牛做，放样时，用中钢表皮老师提到的一种， ...

鼓励自主研究……
