心形的制作

发布于 2013-1-8 0 点赞 23 评论 17219 浏览

问题求助

武汉市资深设计师

收听TA

悬赏5大洋未解决

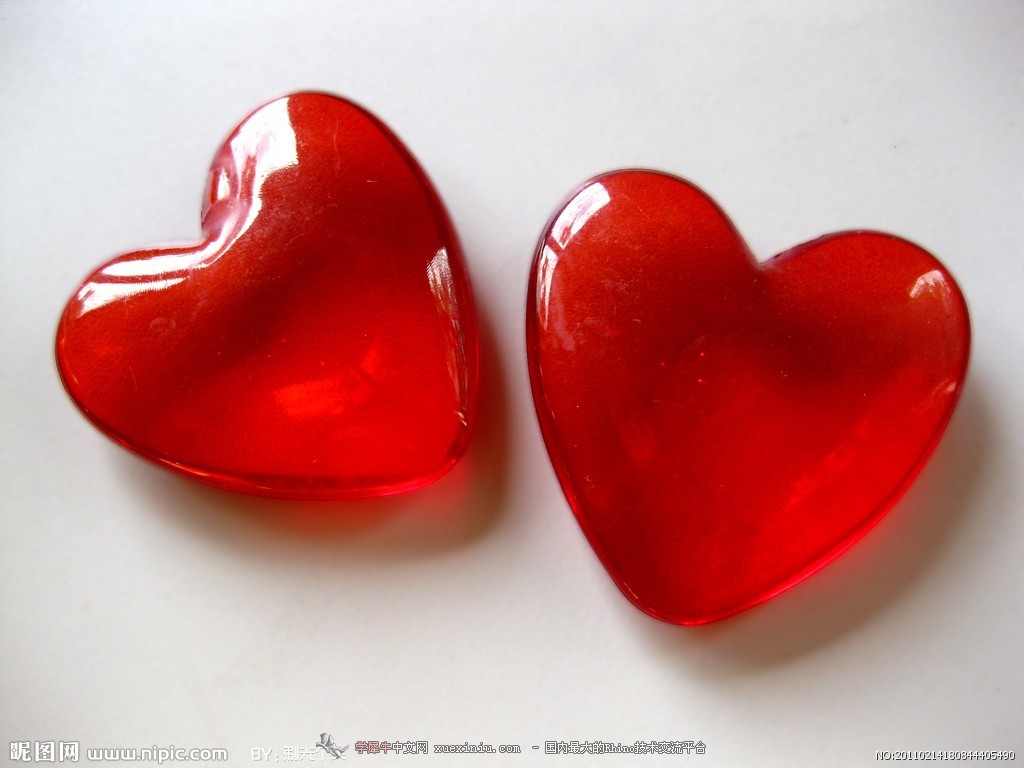

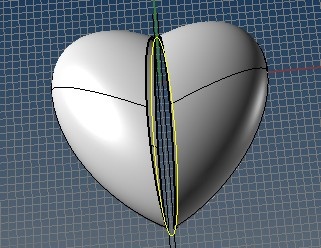

请大家果断支招，怎么样制作这个心形，谢谢！

本帖被以下淘专辑推荐:

· 犀牛建模教程|主题: 42, 订阅: 80

23 点击回复 0 点击点赞 5 点击收藏

淘帖 1 举报

精彩回复

文明上网理性发言、请文明用语

zhouliulin001 | 资深设计师 | 发表于 2013-1-8 12:09:35

本帖最后由 zhouliulin001 于 2013-1-8 12:12 编辑

做个大体看图说话

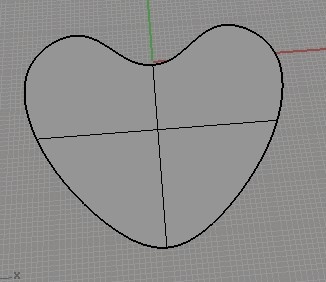

建面

重建、拉控制点

重建、拉控制点

重建（减UV）

重建（减UV）

镜像

混接

收工

回复

荧牵星魂 | 资深设计师 | 发表于 2013-1-8 18:26:03

自己做了一下，下面是第一种方法，请大家指点：
第一步：画一个椭圆体
第二步：利用控制点，向下拉伸顶视图中的中间一排控制点

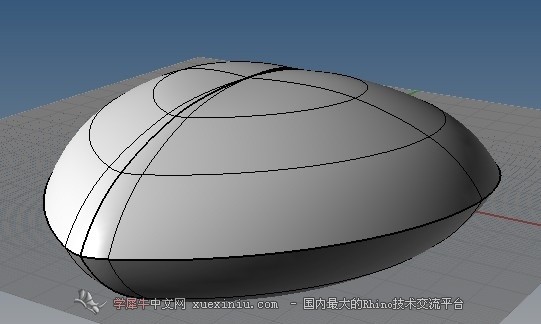

第三步：由于拉伸之后的心形中间有些拱起，我们可以在心形体中心画一个椭圆体，利用椭圆体剪去心形中间部分
第四步：进行混接

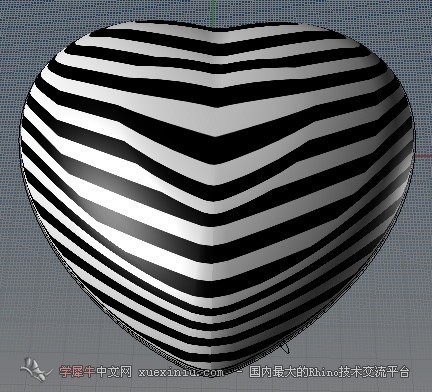

第五步：斑马纹测试

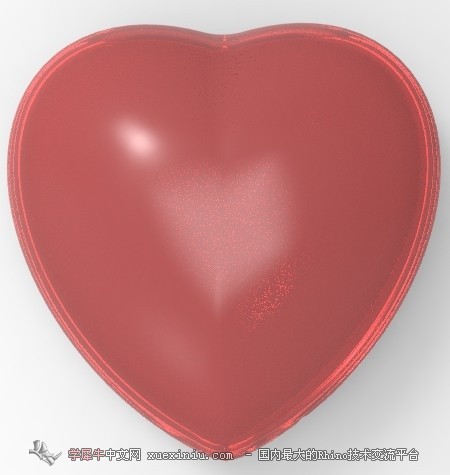

第六步：渲染









回复

: TONYORK · 发表于 2020-2-5 15:49 点评

椭球的点怎么做到那么少，我做的椭球有一堆点

荧牵星魂 | 资深设计师 | 发表于 2013-1-8 19:01:45

下面是第二种方法，请大家指点：
第一步：先画好轮廓线，路径线和轴
第二步：用旋转中的沿路径旋转工具，形成一个心形面
第三步：镜像，上下两个心形面形成一个心形体，我们发现两个心形面相接的地方太尖了，不美观
第四步：我们利用心形面的边缘线进行画圆管，剪切掉心形中间尖的地方
第五步：进行面的混接

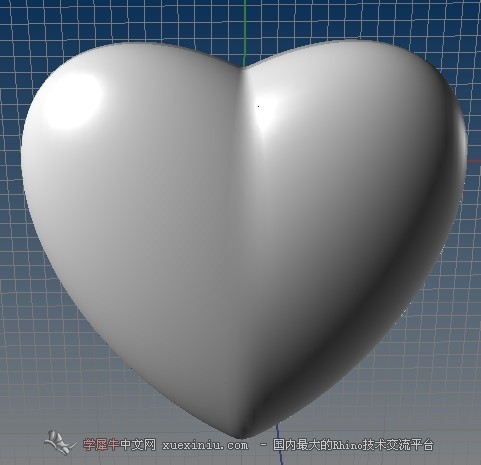

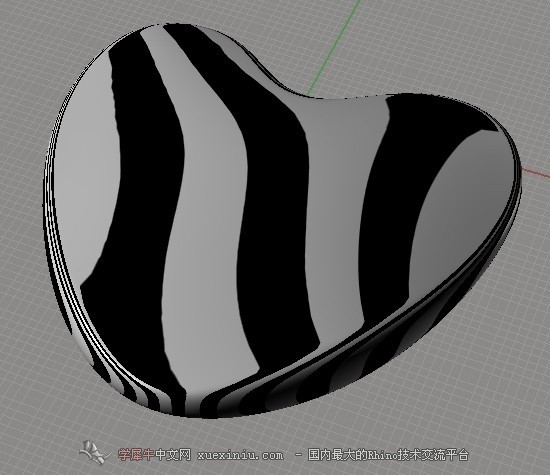

第六步：斑马纹+渲染











回复

荧牵星魂 | 资深设计师 | 发表于 2013-1-8 19:33:13

第三种方法：
第一步：先画轮廓线
第二步：利用从网线建立曲面进而得到心形面
第三步：镜像
第四步：跟第二种方法后面的相同





回复

荧牵星魂 | 资深设计师 | 发表于 2013-1-8 19:35:07

第四种方法：
利用放样得到左边的心形面，再镜像……





回复

shark77 | 实习生 | 发表于 2013-1-9 14:02:55

好多畫法
學習了

回复

: 荧牵星魂 · 发表于 2013-1-26 18:39 点评

其实也是欢迎大家来点评，互相学习，共同进步。

冰楓 | 实习生 | 发表于 2013-1-26 16:22:46

学习了。。不错。。

回复

: 荧牵星魂 · 发表于 2013-1-26 18:39 点评

如果对你有帮助，我就没白忙活了。

荧牵星魂 | 资深设计师 | 发表于 2013-1-26 18:39:01

shark77 发表于 2013-1-9 14:02 static/image/common/back.gif
好多畫法
學習了

其实也是欢迎大家来点评，互相学习，共同进步。

回复

荧牵星魂 | 资深设计师 | 发表于 2013-1-26 18:39:44

冰楓发表于 2013-1-26 16:22 static/image/common/back.gif
学习了。。不错。。

如果对你有帮助，我就没白忙活了。

回复

刘圣德 | 实习生 | 发表于 2013-1-26 19:15:28

很漂亮，学习了

回复

: 荧牵星魂 · 发表于 2013-1-26 19:27 点评

谢谢！互相学习……

刘圣德 | 实习生 | 发表于 2013-1-26 19:15:33

很漂亮，学习了

回复

荧牵星魂 | 资深设计师 | 发表于 2013-1-26 19:27:03

刘圣德发表于 2013-1-26 19:15 static/image/common/back.gif
很漂亮，学习了

谢谢！互相学习……

回复

snipman | 设计助理 | 发表于 2013-1-28 11:26:58

厉害~这么多方法~~

回复

: 荧牵星魂 · 发表于 2013-1-28 21:00 点评

互相学习……

荧牵星魂 | 资深设计师 | 发表于 2013-1-28 21:00:03

snipman 发表于 2013-1-28 11:26 static/image/common/back.gif
厉害~这么多方法~~

互相学习……

回复

Tr1umph_ | 设计助理 | 发表于 2013-5-17 14:32:12

有剪切那种方法具体怎样剪切？怎么操作？[s:188]

回复

: cnhql · 发表于 2013-5-17 20:43 点评

提取uv线然后剪开

cnhql | 设计师 | 发表于 2013-5-17 20:43:06

Tr1umph_ 发表于 2013-5-17 14:32 static/image/common/back.gif
有剪切那种方法具体怎样剪切？怎么操作？

提取uv线然后剪开

回复

: Tr1umph_ · 发表于 2013-5-20 14:36 点评

然后那种材质怎样调？谢谢

: Tr1umph_ · 发表于 2013-5-20 14:33 点评

怎样提取？

Tr1umph_ | 设计助理 | 发表于 2013-5-20 14:33:57

cnhql 发表于 2013-5-17 20:43 static/image/common/back.gif
提取uv线然后剪开

怎样提取？

回复

Tr1umph_ | 设计助理 | 发表于 2013-5-20 14:36:08

cnhql 发表于 2013-5-17 20:43 static/image/common/back.gif
提取uv线然后剪开

然后那种材质怎样调？谢谢:)

回复

Tr1umph_ | 设计助理 | 发表于 2013-5-28 15:55:25

在KEY的这个桃的材质怎么调？

回复

LIUYE123 | 实习生 | 发表于 2014-11-25 09:27:01

中间衔接的还是不够　好

回复

nm3123 | 实习生 | 发表于 2017-5-20 10:35:14

这么多方法，新人前来学习

回复

a472250520 | 设计师 | 发表于 2017-9-7 10:10:25

放样命令就可以解决

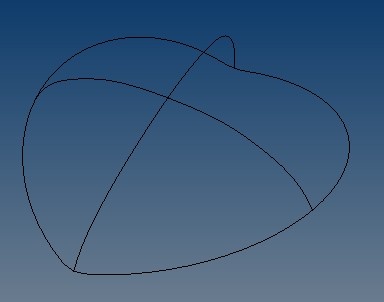

画四条描述线

画四条描述线

放样命令依次选择四根线

放样命令依次选择四根线

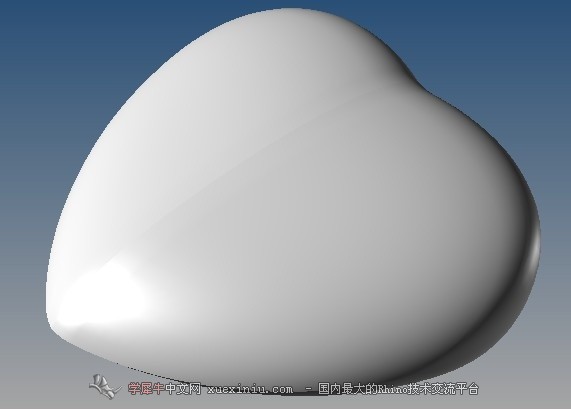

完成

回复

参与人数 1	大洋 +10	收起理由
wjt6565885525	+ 10	很给力!

查看全部评分

TONYORK | 实习生 | 发表于 2020-2-5 15:49:53

荧牵星魂发表于 2013-1-8 18:26
自己做了一下，下面是第一种方法，请大家指点：
第一步：画一个椭圆体
第二步：利用控制点，向下拉伸顶视图 ...

椭球的点怎么做到那么少，我做的椭球有一堆点

回复
