GH导入RH编辑问题

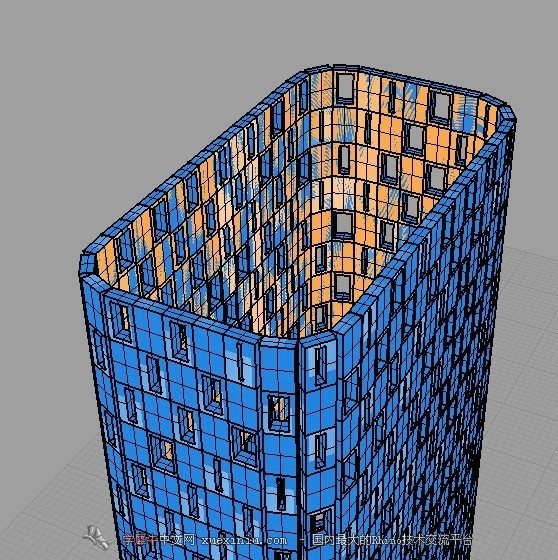

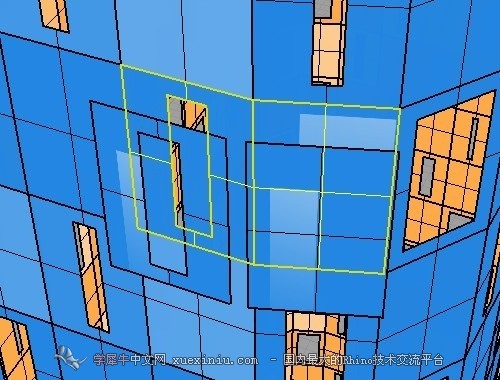

王老师你好，我弄好综合练习的GH后将所有墙体部分BAKE进RH。然后再RH里将所有的面组合在一起，然后曲面偏移，转角处出现这样的效果。被偏移的曲面已经被组合成一个曲面了，为什么偏移后会变成多个曲面。

先检查一下组合后是否所有曲面都被连接在一起

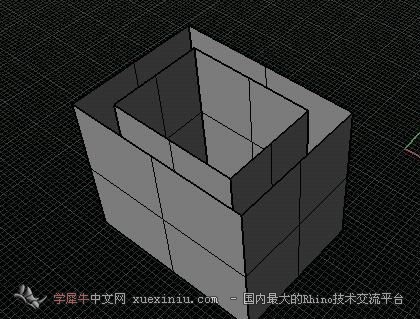

对于有折线的多重曲面来说，offset为实体，结果是断开的
如果只是要达到外形的效果，可以向内offset

wyx10022 发表于 2013-2-17 09:16
先检查一下组合后是否所有曲面都被连接在一起

对于有折线的多重曲面来说，offset为实体，结果是断开的

王老师，我检查了那些曲面，确实是拼合了，而且我试了再RH里偏移曲面和GH里偏移，都是一样的效果，那有没有什么方法可以实现这个多重曲面的偏移又不会断开呢？

wyx10022 发表于 2013-2-17 09:16
先检查一下组合后是否所有曲面都被连接在一起

对于有折线的多重曲面来说，offset为实体，结果是断开的

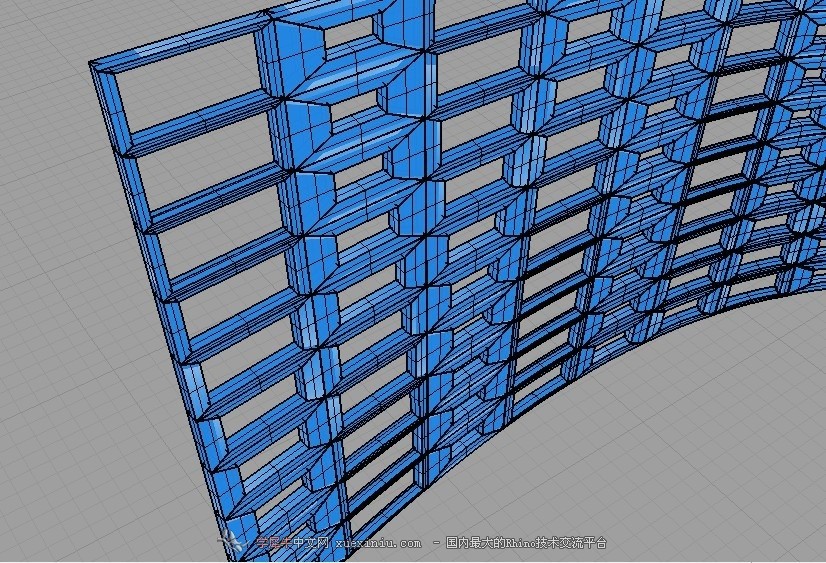

王老师，我第二章的景观墙建模时候也有这样的问题，就是在GH里炸开偏移面会不连续，JOIN完OFFSET的两端 BREP 和SURFACE又不匹配，RH里偏移就是出现跟综合练习一样的问题。包括第二章里的曲面细分平板化问题，我也做了，也是有相同问题。。。想了好久想不明白，都吃不下饭了，请王老师帮我解惑下，万分感谢。。。。

林翔宇 发表于 2013-2-17 13:06
王老师，我第二章的景观墙建模时候也有这样的问题，就是在GH里炸开偏移面会不连续，JOIN完OFFSET的两端 B ...

在rhino中offset，大多数同学都是这样做的

wyx10022 发表于 2013-2-17 19:46
在rhino中offset，大多数同学都是这样做的

王老师，是不是平板化后的面偏移都会出现这个不连续的问题，因为就算在RHINO里JOIN到一起，偏移时候还是按照没JOIN之前的各自属性偏移曲面。我教程有反复看，教程里32讲曲面增加厚度是单独一个曲面，不存在多个曲面拼合后偏移这个问题；教程39讲说到曲面平板化的问题，偏移曲面并没有操作，只是提到可以在RHINO里偏移；中钢表皮里则是利用曲面流动，而他的表皮没有进行过平板化处理，就是DIVIDE DOMAIN和ISOTRIM这2个命令，是可以偏移的。那如果碰到平板化后的建筑表面，要想偏移出厚度，要怎么操作呢。。。

林翔宇 发表于 2013-2-17 20:47
王老师，是不是平板化后的面偏移都会出现这个不连续的问题，因为就算在RHINO里JOIN到一起，偏移时候还是 ...

这个是做的玻璃幕墙，不需要增加厚度
有折线的可以中心缩放，内外表皮loft

wyx10022 发表于 2013-2-18 09:07
这个是做的玻璃幕墙，不需要增加厚度
有折线的可以中心缩放，内外表皮loft
...

哦，谢谢王老师，我确实是有点急躁，想尽快学好去学新内容，我会注意的~
