在PERSPECTIVE视图中如何不止在XY平面进行绘图？

视频课程学到第四章，发现在PERSPECTIVE视图中画线或者圆都是默认只在XY平面上的，包括所有捕捉的点，也只能默认对XY平面上的物体有效，但是我看到视频课程中老师可以在PERSPECTIVE视图中随意捕捉和画线，请问我该如何设置才能达到该效果？可以参看我下面的描述，请老师解惑，谢谢！！！

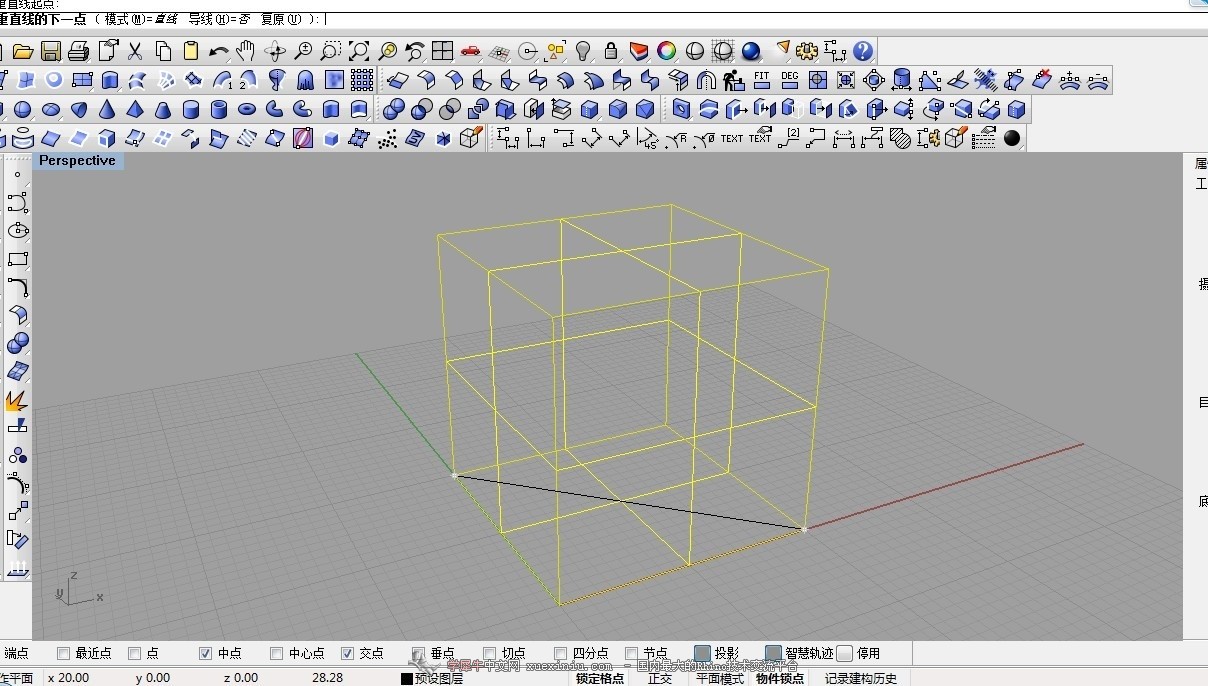

我想在PERSPECTIVE窗口中绘制该正方体的对角线，位于XY平面的角点可以选择，可不在XY平面的角点选择不到，系统默认选择了XY平面上的角点

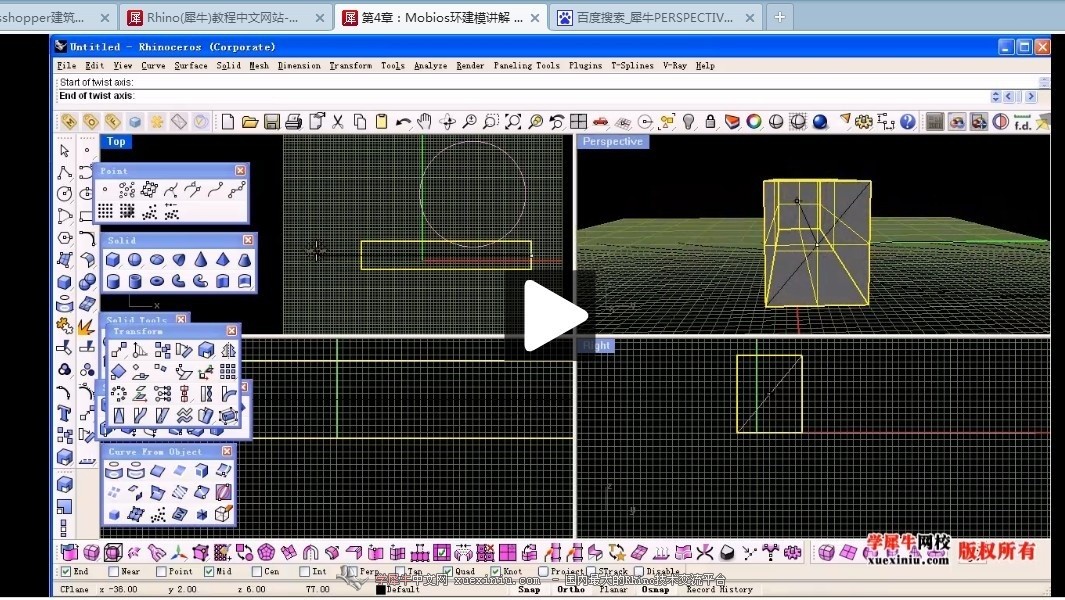

该截图是第4章第18讲的截图，看PERSPECTIVE窗口，老师选中了立方体端面对角线的中点，该点不位于XY平面

wyx10022 · | 发表于 2013-3-23 19:33:11

勾选点最近点选项看看

dosdant · | 发表于 2013-3-23 20:07:52

不行~依然是只有对XY平面上的点有效，也就是依然只能选中底面上的对角点
我想是不是在犀牛里可以设置在PERSPECTIVE视图中不止对XY平面的物件可编辑

dosdant · | 发表于 2013-3-23 21:27:11

搞清楚了，把物件锁点里面的投影关闭就可以了，否则只能捕捉该点在XY平面上的投影点

sarah_di · | 发表于 2013-5-23 16:26:00

dosdant 发表于 2013-3-23 21:27
搞清楚了，把物件锁点里面的投影关闭就可以了，否则只能捕捉该点在XY平面上的投影点 ...

我也遇到同样问题，可是还是没有解决，物件锁点投影在哪里关闭

sarah_di · | 发表于 2013-5-23 16:32:56

wyx10022 发表于 2013-3-23 19:33
勾选点最近点选项看看

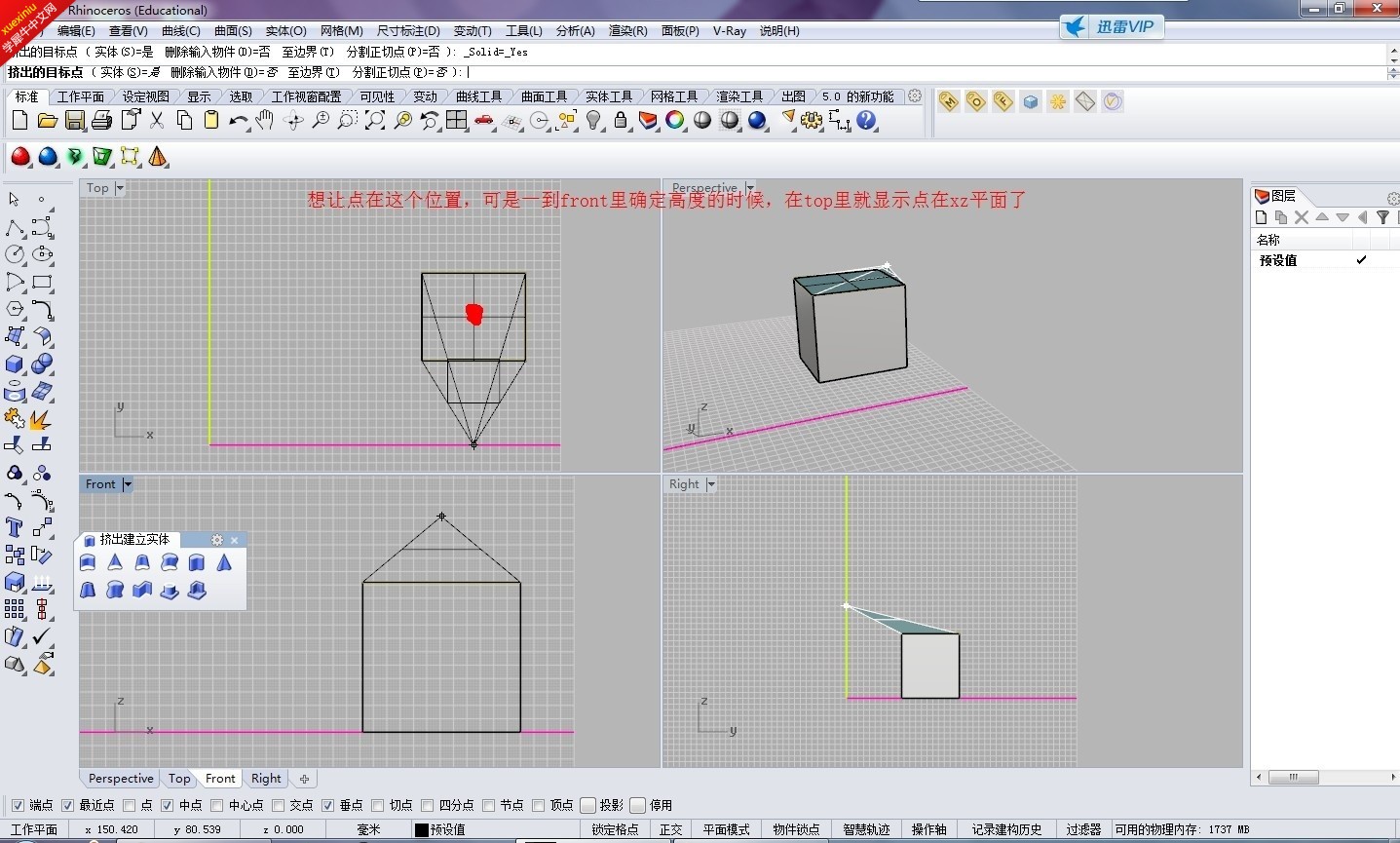

怎么才能让点不在front里默认在xz平面移动

wyx10022 · | 发表于 2013-5-23 17:08:21

打开正交试试

sarah_di · | 发表于 2013-5-23 17:58:01

wyx10022 发表于 2013-5-23 17:08
打开正交试试

老师，还是不行

wyx10022 · | 发表于 2013-5-23 23:47:58

那就尝试打开格点捕捉，关掉正交
未标题-1 拷贝.jpg

sarah_di · | 发表于 2013-5-24 09:07:25

wyx10022 发表于 2013-5-23 23:47
那就尝试打开格点捕捉，关掉正交

:dizzy:是不是我的犀牛有问题呢老师

wyx10022 · | 发表于 2013-5-24 09:59:20

sarah_di 发表于 2013-5-24 09:07
是不是我的犀牛有问题呢老师

我还真没遇到过这个情况
看上去捕捉的设置都是一样的
要不你到公共论坛发帖问下？
