求大神帮忙干嘛

发布于 2013-4-24 0 点赞 5 评论 3428 浏览

设计作品集家具家居 Rhino(犀牛)

设计助理

收听TA

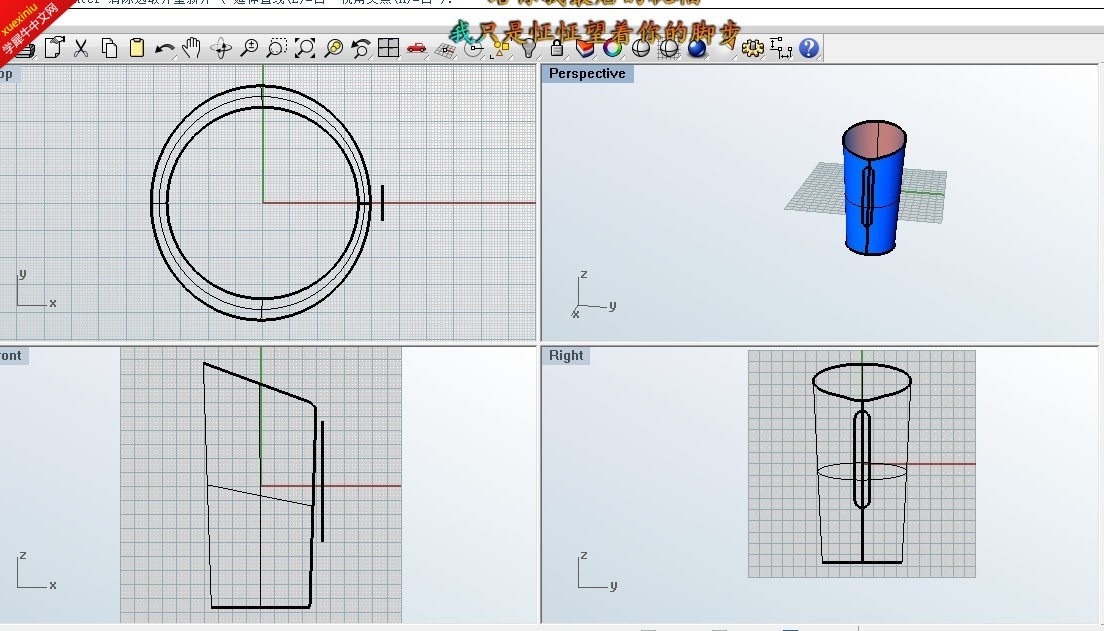

用线分割曲面，要分割前面的面，可是老是把后面的一块割了，求大神解释一下，顺便教一下方法 rhino 求教.jpg

rhino 求教.jpg

本作品版权归一條好漢所有，原创作品 » 【禁止商业用途、禁止匿名转载】

5 点击回复 0 点击点赞 0 点击收藏

精彩回复

文明上网理性发言、请文明用语

vincili | 设计助理 | 发表于 2013-4-24 23:08:12

后面的割掉了没事，只要你不动他就可以了。或者把后面那块跟整体组合一下就好了

0 回复

popocat | 设计师 | 发表于 2013-4-24 23:52:17

本帖最后由 popocat 于 2013-4-24 23:53 编辑

把线投影到要分割的面上，再用形成的投影线分割面，或者把要分割的面抽离，切割后再组合~~~~~~~~~~~~~~~~总之，方法很多。

0 回复

: 一條好漢 · 发表于 2013-4-25 08:40 点评

谢谢，受教了

一條好漢 | 设计助理 | 发表于 2013-4-25 08:40:52

popocat 发表于 2013-4-24 23:52
把线投影到要分割的面上，再用形成的投影线分割面，或者把要分割的面抽离，切割后再组合~~~~~~~~~~~~~~~~总 ...

谢谢，受教了

0 回复

朕上皇 | 实习生 | 发表于 2013-5-15 11:22:05

untrim命令！

0 回复

那年烟火 | 实习生 | 发表于 2013-5-15 12:25:40

挤出来在切割贝

0 回复
