两曲面不能无缝接合

老师，试过使用不同工具生成面，试过重做曲面，试过提高曲面的细分数，都没用，拜托了

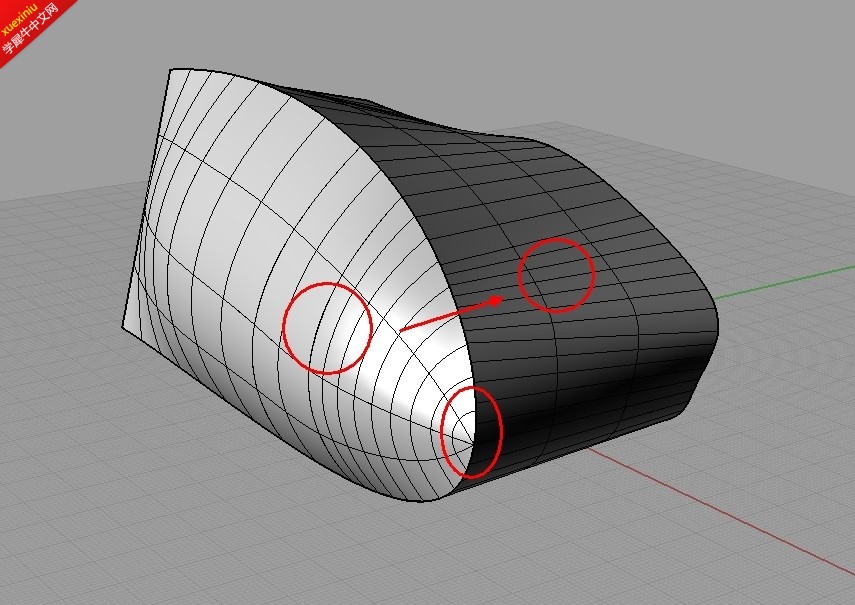

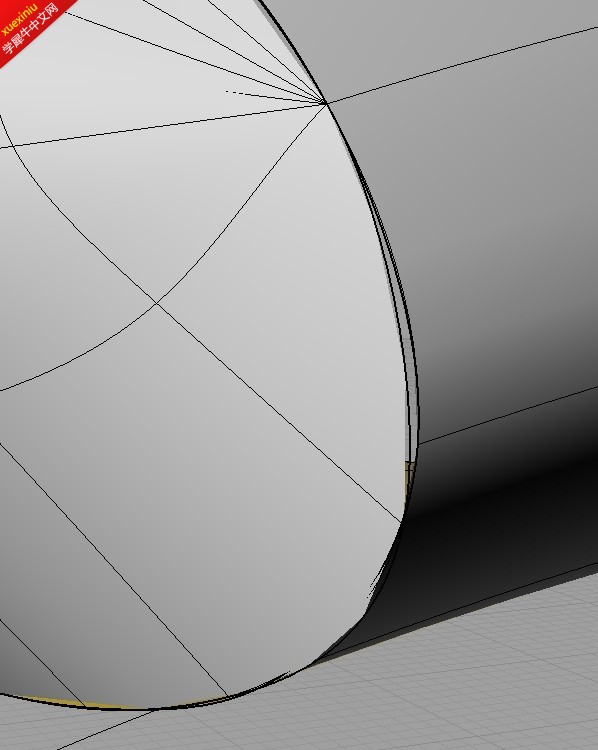

面的交接处总是会出现这种不能完全接合的情况

wyx10022 · | 发表于 2013-5-9 15:05:16

本帖最后由 wyx10022 于 2013-5-9 15:07 编辑

两个曲面必须边缘完全重合且uv一致，才能merge无缝连接
如果不是只能拼合为多重曲面

JERRYARCHI · | 发表于 2013-5-11 11:55:13

边缘是用同一条曲线生成的，但是不知道为什么重合不上，uv如何统一啊？

wyx10022 · | 发表于 2013-5-11 17:43:57

JERRYARCHI 发表于 2013-5-11 11:55
边缘是用同一条曲线生成的，但是不知道为什么重合不上，uv如何统一啊？

能否截一个全图？
如果开口是平面的，直接用cap planar hole命令封面即可

JERRYARCHI · | 发表于 2013-5-14 18:20:46

现在有三个问题：1，两个曲面要合并是不是必须要统一UV？
2，怎么统一两个曲面的UV？是重建曲面吗？还有GH中怎么提取曲面的UV，具体的运算器是哪一个？
3，此处两曲面该如何完美接缝？如何实现两种接缝：A，就是接上，保持原来硬朗的线条，B，接上了，但是边缘像是倒过圆角是圆滑的？
问题有点多，麻烦老师了:lol

wyx10022 · | 发表于 2013-5-14 22:24:32

1、不用，你的例子是多重曲面，直接join即可
2、lunchbox可以翻转uv
3、这种多重曲面不必保持uv一致，封口用patch也可以
