中钢表皮的建模方法的问题

我想把这个建筑

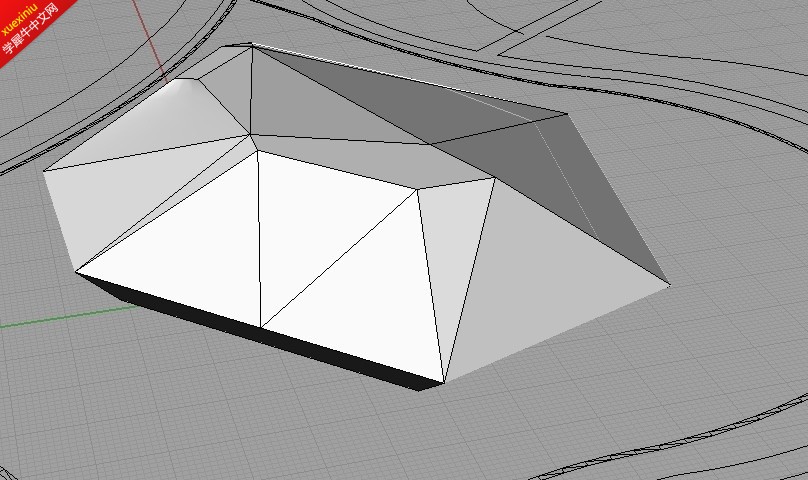

的表皮做成这样子

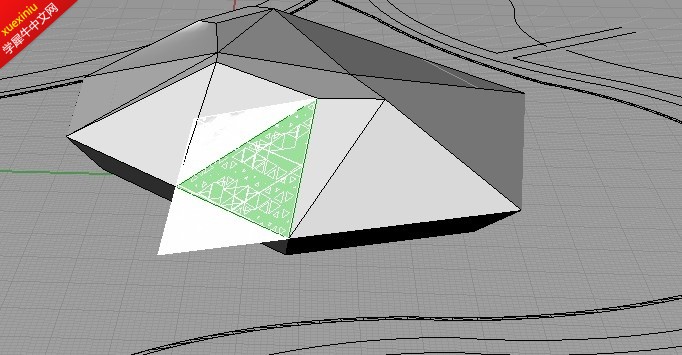

我尝试了中钢国际中的建模方法但是当我copy trim以后就成这样子了 gh 后.jpg

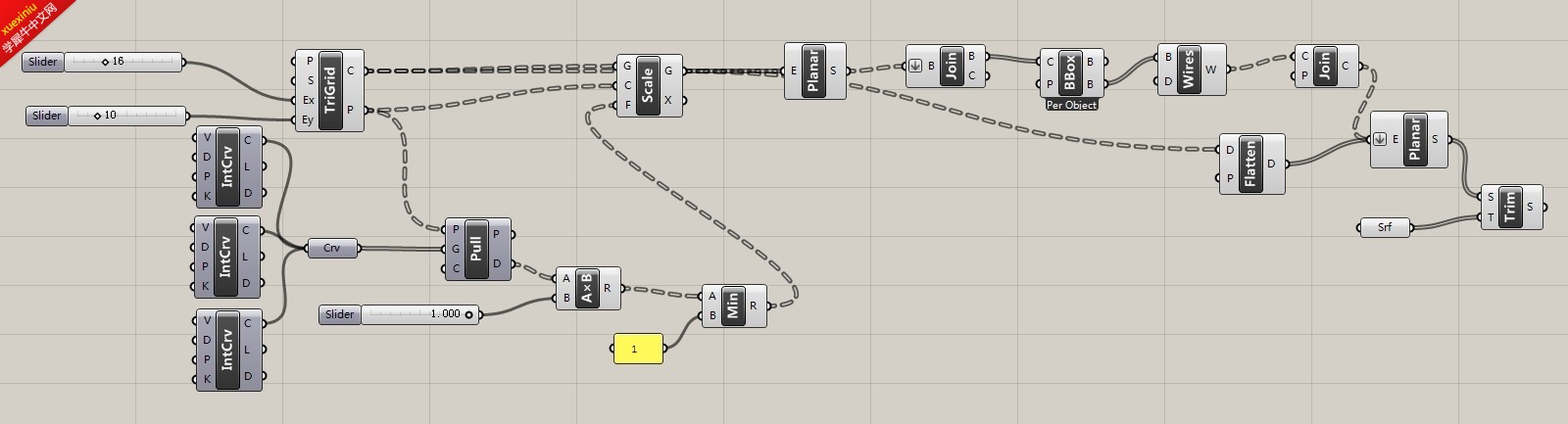

gh图如下

求王老师帮助~~

wyx10022 · | 发表于 2013-5-28 14:14:16

建筑物是多重曲面，不是surface
先炸开，取一个surface试试

minimum · | 发表于 2013-5-28 15:56:32

wyx10022 发表于 2013-5-28 14:14
建筑物是多重曲面，不是surface
先炸开，取一个surface试试

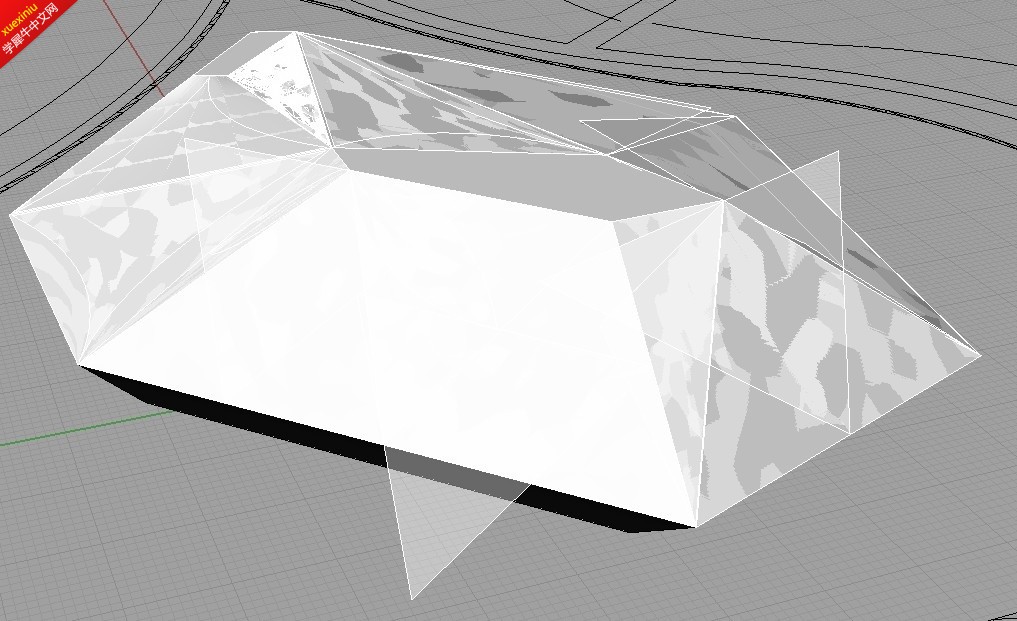

建筑物不是多重曲面啊我只是把Gh中surface选了多个面。。。我试了试只选一个面却还是这个样子 QQ截图20130528155357.jpg

minimum · | 发表于 2013-5-28 18:40:42

老师还在吗？

wyx10022 · | 发表于 2013-5-28 20:23:08

额，问题出在了trimmed surface
trimmed surface在导入grasshopper中操作时，都会被还原
最好的方法是所有的面都为四边形

minimum · | 发表于 2013-5-28 20:26:11

wyx10022 发表于 2013-5-28 20:23
额，问题出在了trimmed surface
trimmed surface在导入grasshopper中操作时，都会被还原
最好的方法是所有 ...

那想模仿

这个东西的表皮应该怎么做呢？

wyx10022 · | 发表于 2013-5-28 20:31:52

minimum 发表于 2013-5-28 20:26
那想模仿这个东西的表皮应该怎么做呢？

你可以注意它的每个面，都可以分解为四边形面，看你如何手工做出这些四边面了

minimum · | 发表于 2013-5-28 20:44:43

wyx10022 发表于 2013-5-28 20:23
额，问题出在了trimmed surface
trimmed surface在导入grasshopper中操作时，都会被还原
最好的方法是所有 ...

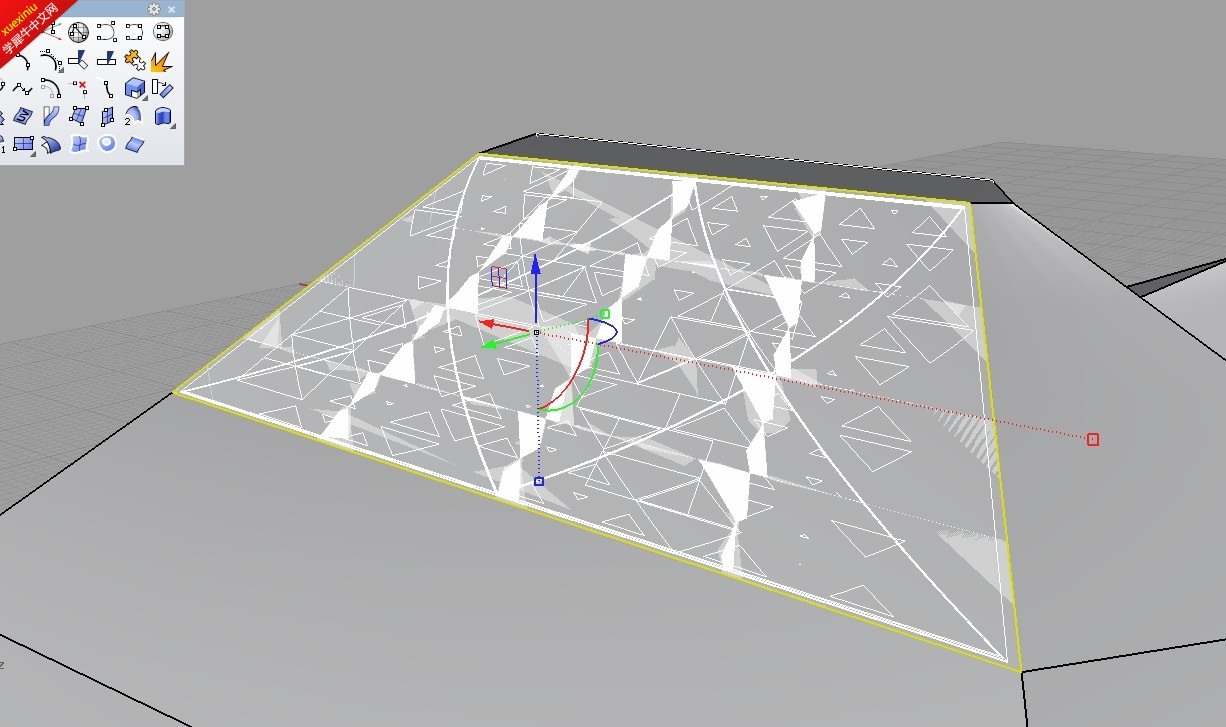

我试了试是能完全覆盖在表皮上了 QQ截图20130528203729.jpg

但是还是和那个效果不一样

wyx10022 · | 发表于 2013-5-28 20:59:38

minimum 发表于 2013-5-28 20:44
我试了试是能完全覆盖在表皮上了但是还是和那个效果不一样

你要达到原图的感觉，其实不用做大小干扰
random reduce即可，把所有面都做成差不多等大的三角，然后随机删除

minimum · | 发表于 2013-5-28 21:34:26

wyx10022 发表于 2013-5-28 20:59
你要达到原图的感觉，其实不用做大小干扰
random reduce即可，把所有面都做成差不多等大的三角，然后随机 ...

随机删除是怎么做的啊？ QQ截图20130528213238.jpg

这个random不知该如何连。。。。[s:130]

wyx10022 · | 发表于 2013-5-28 22:22:51

这位同学，请问你提交过作业了吗？
没有完成中级课程，课外练习不予讲解
这些都是基础内容……
