Rhino单车链条建模教程

不晓得有没有人发过类似教程，就献丑一下了

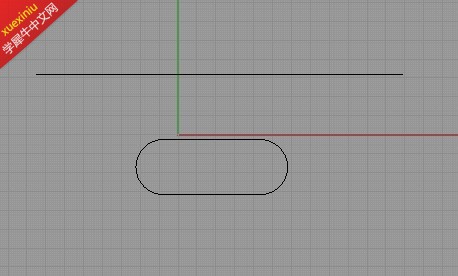

首先画两条线，一条直线，一条跑道线，要保持两条线的长度是一样的。

然后建链条的一个单元组，比较简单，当然你也可以玩些花样，只要不会影响它的运作。

然后对这一单元进行阵列，阵列多少个是根据单元组的长度和线的长度比的，因为没有严格的按比例来作图，我们看到线长处来些，所以我们要进行下单轴缩放

最后，两端的位置关系是这样

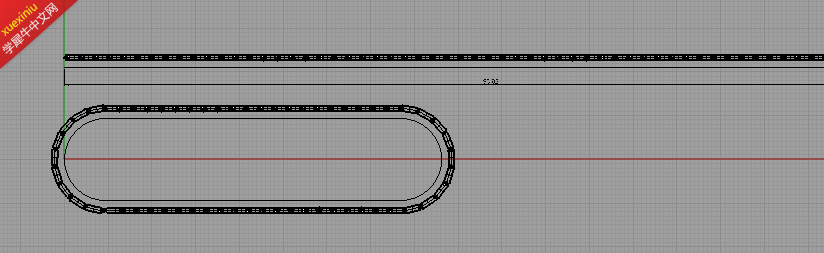

最后就是曲线流动了，完成，流动的时候一定要选择钢体，这样他的小单元就不会变形

第一次发教程，不足之处大家多多指教

参与人数 1	经验 +5	大洋 +10	收起理由
carrot	+ 5	+ 10	简洁明了很不错

全新包换 · | 发表于 2013-7-27 13:49:21

哈哈~~~~学习了~~~~

木有鱼丸 · | 发表于 2013-7-27 16:15:05

第一步中，怎么能够保证两条线是一样长的？我是通过计算的，有其他方法吗？

zap_gameboy · | 发表于 2013-7-27 17:09:56

木有鱼丸发表于 2013-7-27 16:15
第一步中，怎么能够保证两条线是一样长的？我是通过计算的，有其他方法吗？ ...

在分析里面有各种分析工具，长度，面积，角度等等等等。。。。。，弧线的长度画的时候不好控制，但是直线的可以直接输入长度，我都是先画弧线，然后分析下这根弧线是多长，然后画直线就可以了，在建模只是为了出效果图的情况下我一般很少计算，但是如果以工业制造出模的标准的话，就不行了。

木有鱼丸 · | 发表于 2013-7-27 17:21:49

zap_gameboy 发表于 2013-7-27 17:09
在分析里面有各种分析工具，长度，面积，角度等等等等。。。。。，弧线的长度画的时候不好控制，但是直线 ...

恩，刚才看了一下帖。发现可以其他方法得到一样长的线，不过没你的方法快捷。先把曲线拉伸出面，之后展平，通过展平的面就可以得到一样长的线了。嘿嘿。

木有鱼丸 · | 发表于 2013-7-27 17:48:23

练习一下

zap_gameboy · | 发表于 2013-7-27 17:49:31

木有鱼丸发表于 2013-7-27 17:21
恩，刚才看了一下帖。发现可以其他方法得到一样长的线，不过没你的方法快捷。先把曲线拉伸出面，之后展平 ...

条条大路通罗马，茴字都有四种写法;P

zap_gameboy · | 发表于 2013-7-27 21:53:20

木有鱼丸发表于 2013-7-27 17:48
练习一下

脱节了。

木有鱼丸 · | 发表于 2013-7-27 23:08:07

重新弄了一下，显得长度是一样的。但是出现了这样的情况。。。。。
以下是问题和模型

飞白 · | 发表于 2013-7-30 08:24:59

赞一下！

lino · | 发表于 2013-7-31 08:36:02

可以麻烦提供更详细的教程吗，让我们这些菜鸟学习学习啊

lino · | 发表于 2013-7-31 16:11:18

请问那个直线阵列完之后，那个弧形那步要怎么做呢

leoshamoscow · | 发表于 2014-3-4 14:41:23

不错的教程啊，受教了

茗风 · | 发表于 2014-3-30 17:04:06

:(好忧伤

稀释般珍 · | 发表于 2014-4-3 23:01:43

木有鱼丸发表于 2013-7-27 16:15
第一步中，怎么能够保证两条线是一样长的？我是通过计算的，有其他方法吗？ ...

UV........

政休休 · | 发表于 2016-12-26 14:22:53

曲线流动怎么选择钢体啊

王征征 · | 发表于 2017-4-24 09:45:56

SinkSong-LEO · | 发表于 2017-11-1 18:34:45

求助啊啊啊

1183251371 · | 发表于 2017-11-6 21:10:38

好好

1183251371 · | 发表于 2017-11-6 21:10:58

加油！！！！11

15849156783 · | 发表于 2018-9-7 15:22:43

感谢

mero735 · | 发表于 2018-9-10 11:57:01

为什么单体在转弯处会变形

lc793770744 · | 发表于 2018-9-25 16:01:54

厉害的厉害的厉害的厉害的厉害的厉害的
