求教GH数据类型，点与点如何规整对应连接

本帖最后由 goodcx 于 2013-8-10 12:07 编辑

新手求教！数据结构不知道怎么整理，望大神出手相助！
如何让每个三角面的中心点与相对应三角形的每边中点对应链接？

希望获得每块效果

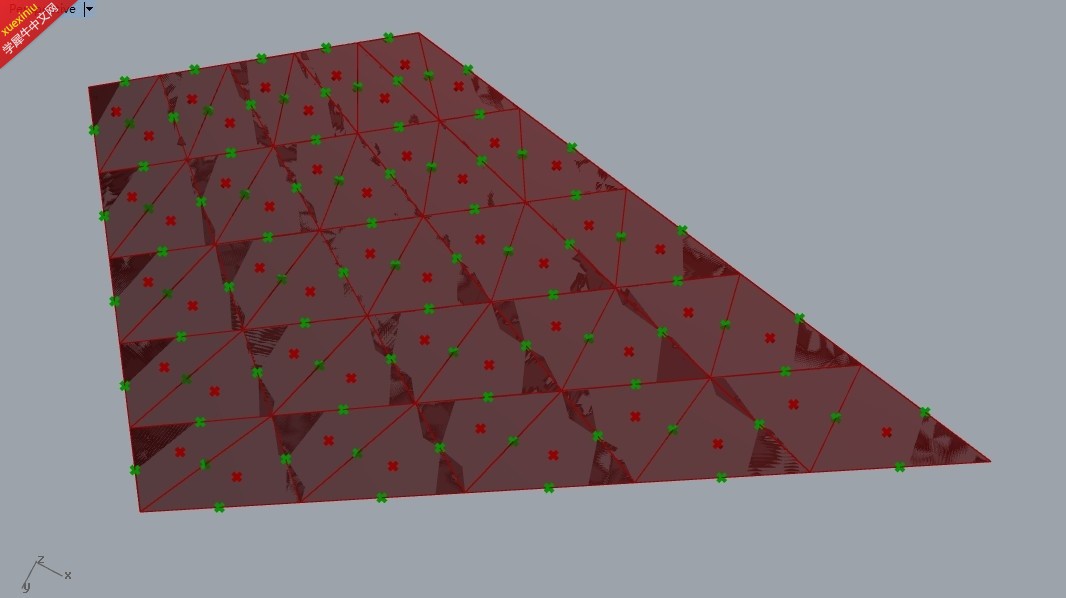

曲面用三角面细分

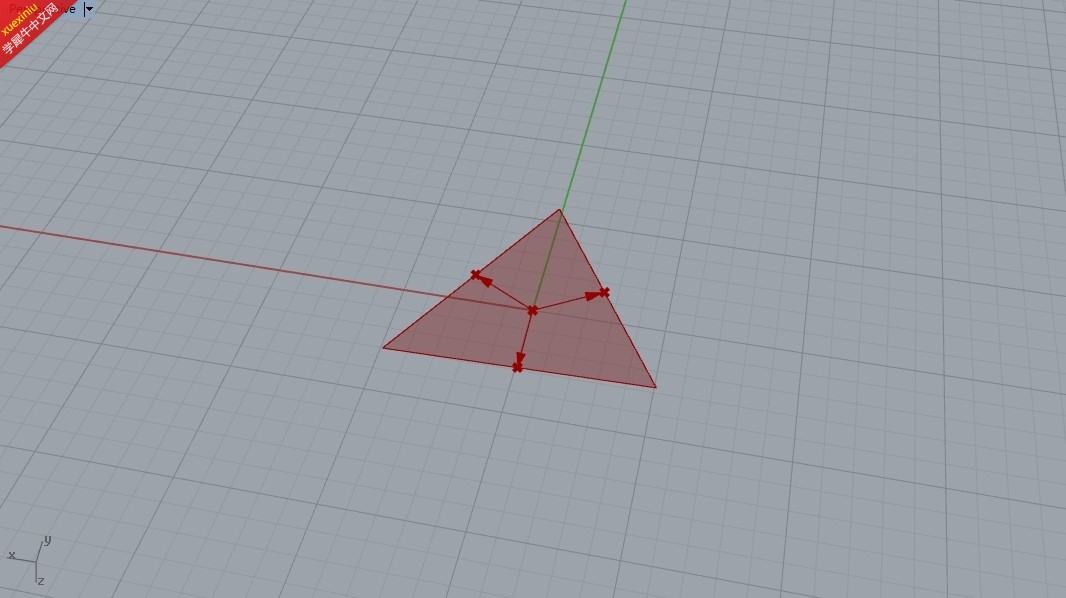

每个三角面中心点

每个三角面边线中点

点与点连接形成向量

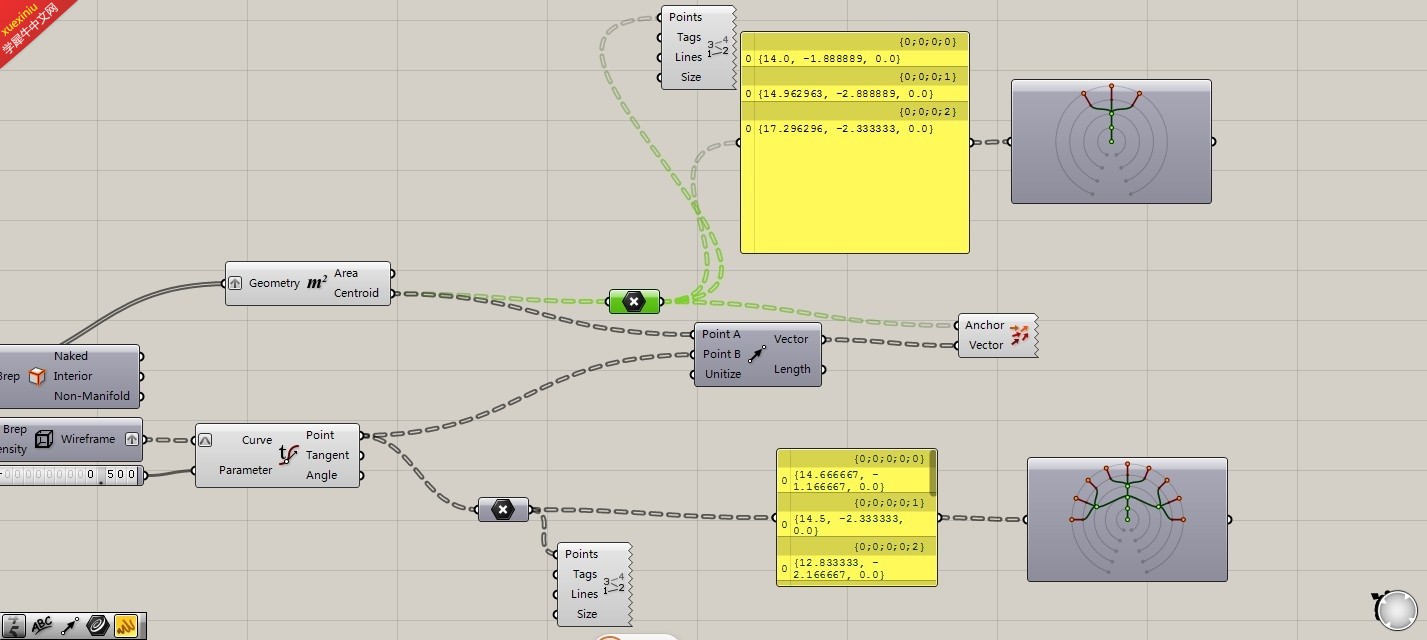

电池图

wyx10022 · | 发表于 2013-8-10 12:58:42

这个必须用树形数据
将中心点graft，各边中点也不要拍平

goodcx · | 发表于 2013-8-10 13:10:51

老师，能帮忙修改一下电池吗？谢谢~~

wyx10022 · | 发表于 2013-8-10 15:10:09

这位同学，这个学习态度要不得，不是老师不想帮忙，而是这样对你没有好处的……

把m2运算器的输入端graft
同时取消point运算器的拍平
很简单

goodcx · | 发表于 2013-8-10 15:23:22

恩，是的，确实不应该那样
我现在按照您说的做了一下，从树形图上看结构类型都对了，但是结果就是不对，不知道为什么

wyx10022 · | 发表于 2013-8-10 21:21:06

恩，这个学习态度非常好……
把brep wireframe的brep端graft，而不是把输出端graft，请思考下原因……
