关于planar surface和copy trim命令的问题

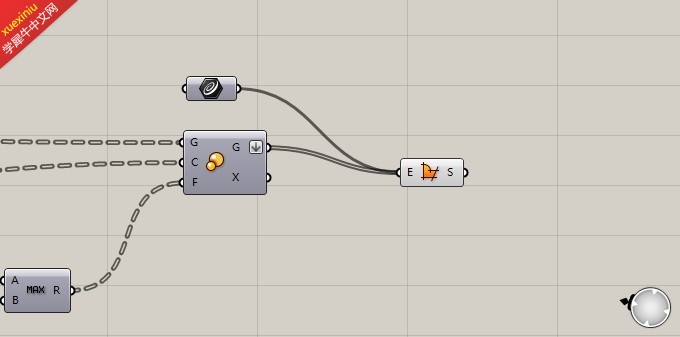

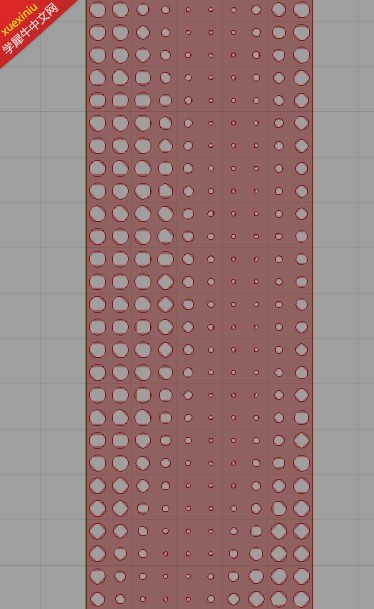

在使用planar surface命令对两组曲线生成的图形进行镂空面的封面时，同样是一条单独的曲线曲线和一组曲线进行封面，有时可以成功，有时会分别单独生成两组面。

如果用loft则会出现混乱的图形或者干脆无法生成……

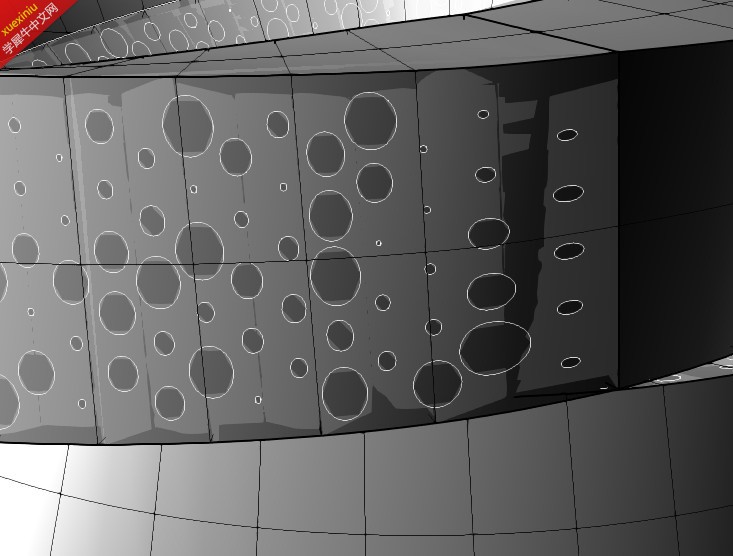

还有一个问题，就是在copy trim时，图形被拉伸的方向出现了不一致

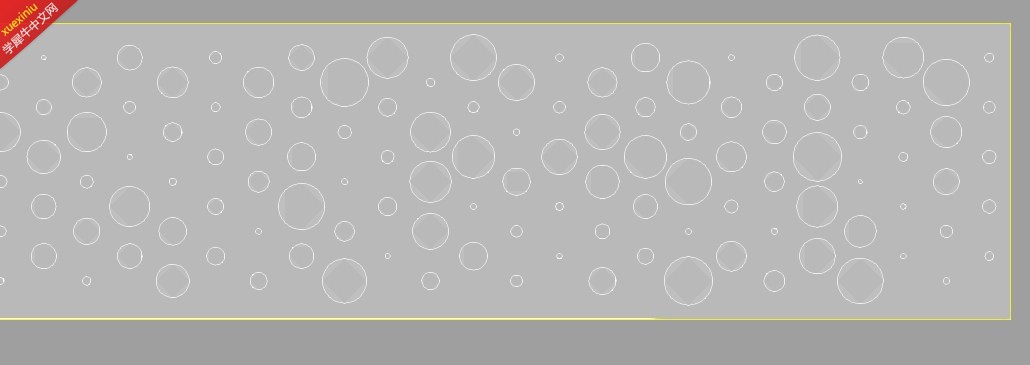

圆形有的上下拉伸有的左右拉伸，请问老师这是什么原因？如何才能避免拉伸呢？

wyx10022 · | 发表于 2013-8-16 19:14:47

拉伸是由于尺寸问题，提取mobios的长短边，然后统一平面的两个方向的尺寸

cerry_1984 · | 发表于 2013-8-16 19:45:30

wyx10022 发表于 2013-8-16 19:14
拉伸是由于尺寸问题，提取mobios的长短边，然后统一平面的两个方向的尺寸

封面失败可能是什么原因呢？

wyx10022 · | 发表于 2013-8-17 09:17:07

planar surface输入端的数据是不是两个路径？
拍平试试
