反转UV的问题

今天在学习哈斯克斯坦图书馆表皮时，做完表皮后想反转UV，用LUNCHBOX里面的那个运算器，结果反转完后前面开的窗洞又全部没有了，见图

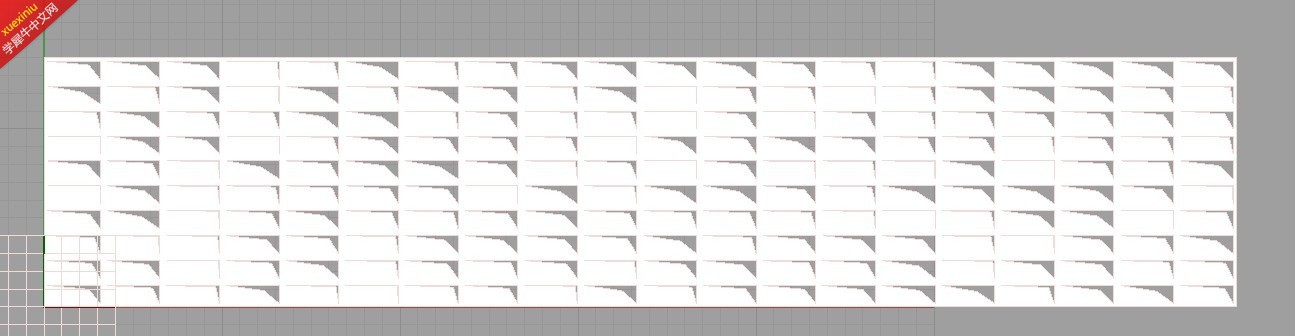

这是反转前

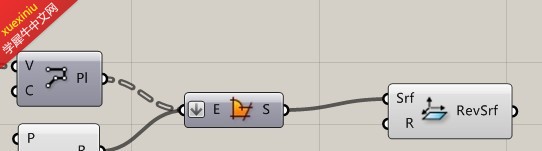

这是反转过程，R值设为3

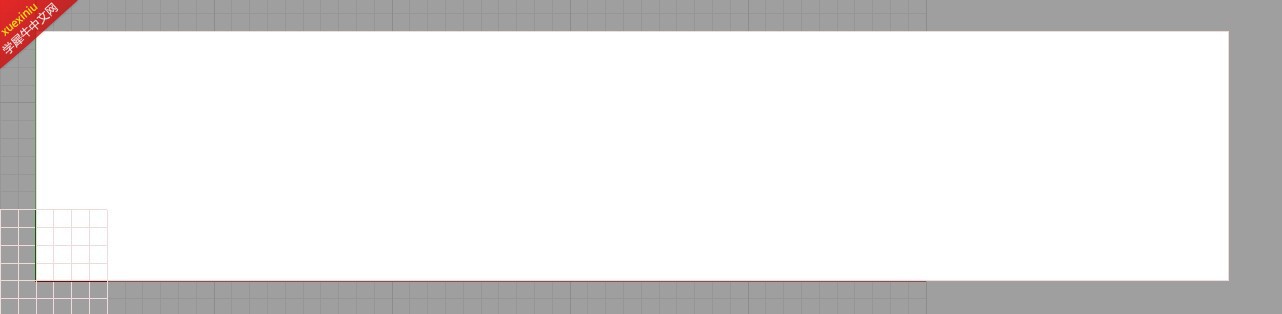

这是反转结果，窗洞全没了，不知道这是什么原因？

wyx10022 · | 发表于 2013-9-13 19:40:13

不能翻转trimmed surface，会被还原的

应在之前进行行列转换

dcjxb · | 发表于 2013-9-13 20:59:18

像前面做的表皮在形成trim surface之前，只是若干曲线在planer srf运算器下形成了这个trim surface，那应该在哪个位置进行反转呢？

dcjxb · | 发表于 2013-9-13 21:01:11

是不是先用外框的曲线先形成面，然后在这反转，之后在和内部曲线进行planer srf运算就可以了？

wyx10022 · | 发表于 2013-9-13 22:40:11

为什么要翻转呢？

dcjxb · | 发表于 2013-9-14 22:23:28

主要是想弄明白trim surface如何用lunchbox里面的这个运算器来实现UV反转，因为在中钢国际那个表皮中就需要将GH生成的trimed surface进行UV反转，至今还没用这个运算器搞定？

wyx10022 · | 发表于 2013-9-14 23:31:48

判断有误，中钢课程不是将trimmed surface翻转UV 的，是翻转的surface
无论是手工，还是GH，对trimmed surface操作都会有意外发生，所以不要尝试

dcjxb · | 发表于 2013-9-15 09:26:04

哦，我明白了，多谢老师
