三角形 ETFE 膜片生成求解决方法主要原因是不光滑

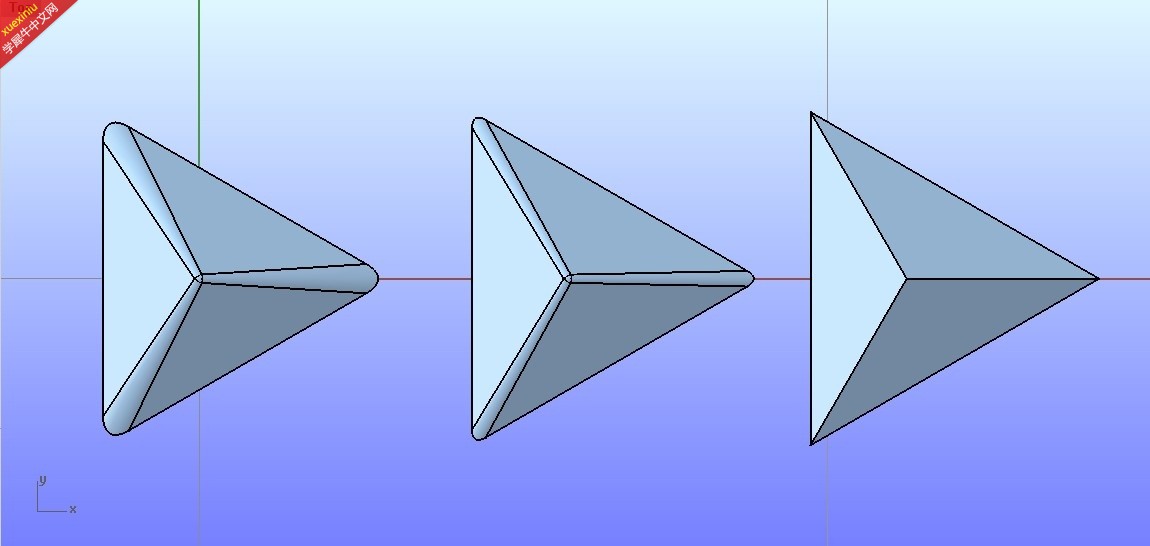

制作思路是水立方表皮方法，但后面生成的膜有三个棱角、当我把倒角给大了效果也不好，求更好的方法和GH文件，[s:78]

GH

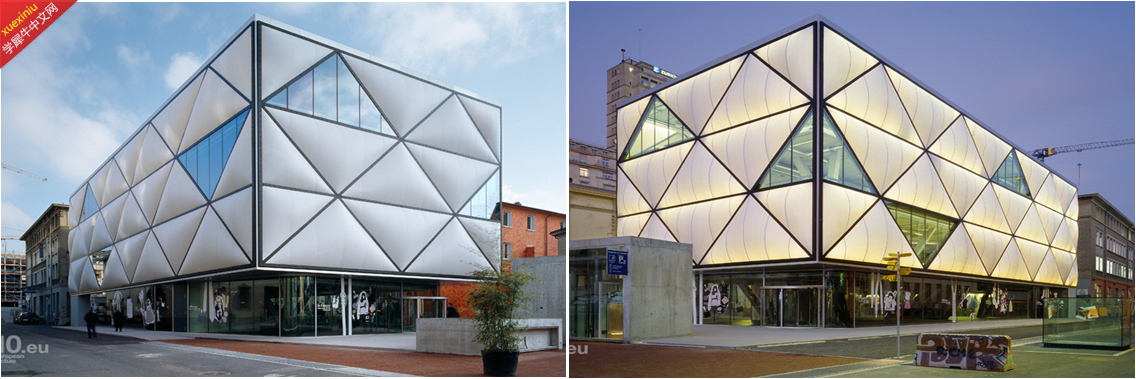

制作最终效果

993134301 · | 发表于 2013-9-16 14:55:01

好像最终效果图的膜没有棱角的啊，就是一个三角形拱起来的膜啊。你可以用那个实体的不等距圆角来做那个棱角啊。

993134301 · | 发表于 2013-9-16 14:58:28

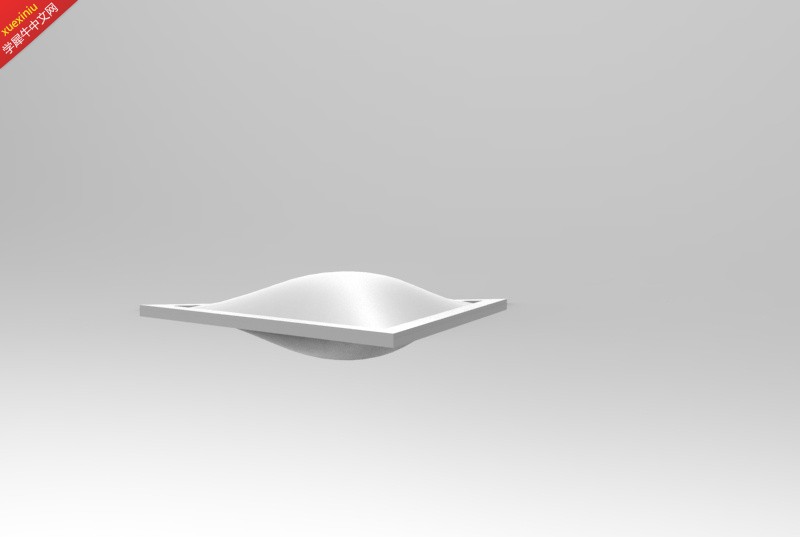

是这样的效果吗？[s:175]

wyx10022 · | 发表于 2013-9-16 15:19:26

weavebird的方法试过了吗？
在这个案例会很实用，网校teenie的帖子，精华帖，可以去学习下

jefing · | 发表于 2013-9-16 15:24:44

993134301 发表于 2013-9-16 14:58
是这样的效果吗？

我去试试效果和后面实体建筑物一样就OK 我不知道你的这个效果是否和它一样谢谢了

jefing · | 发表于 2013-9-16 16:31:00

wyx10022 发表于 2013-9-16 15:19
weavebird的方法试过了吗？
在这个案例会很实用，网校teenie的帖子，精华帖，可以去学习下 ...

这帖子没有找到求连接

Liam · | 发表于 2013-9-16 17:09:55

效果图好真实的感觉啊,厉害！

wyx10022 · | 发表于 2013-9-16 22:44:04

http://www.xuexiniu.com/forum.ph ... st%3D1%26digest%3D1
还是teenie的帖子，里面有各种方法的总结，建议耐心看下，里面也有原帖链接，另外这个帖子已经被顶上来了

jefing · | 发表于 2013-9-17 13:45:36

wyx10022 发表于 2013-9-16 22:44
http://www.xuexiniu.com/forum.php?mod=viewthread&tid=31590&extra=page%3D1%26filter%3Ddigest%26digest ...

谢谢我根据教程做了几种，但效果不太理想，帖子里的｛看了王老师的帖子《水立方表皮ETFE膜的另一种生成方法》原帖地址： http://www.xuexiniu.com/thread-30258-1-1.html ，于是还有第四种：Mesh+wb Loop｝是比较不错的，有个运算器不知道怎么用，Control knob 圆盘形状的怎么用？求指导，由于工作需要先把这章节学习了，也不知道老师你前面讲了没，我就先谢了。

jefing · | 发表于 2013-9-17 14:02:18

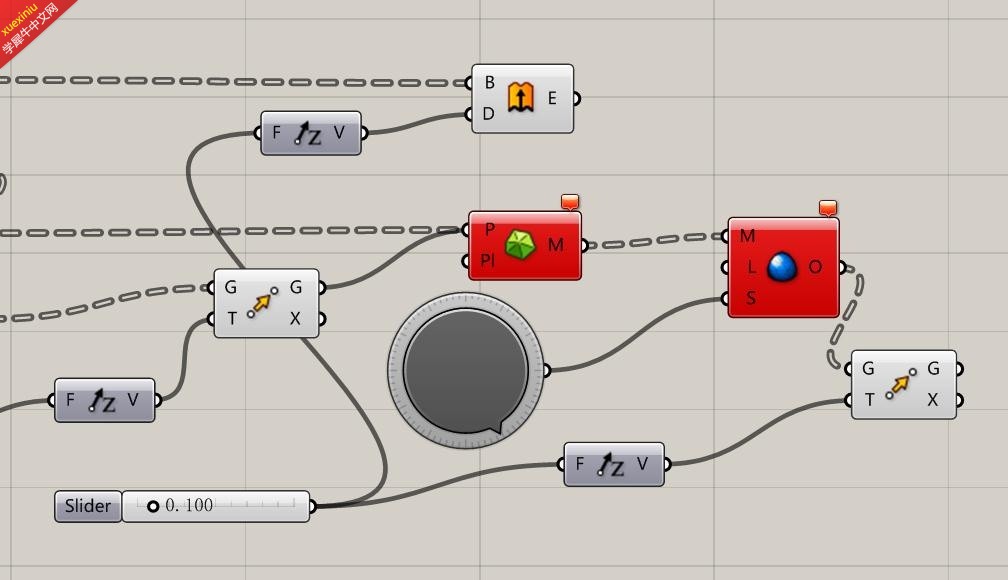

出错的运算器、圆盘运算器怎么用

wyx10022 · | 发表于 2013-9-17 15:04:14

本帖最后由 wyx10022 于 2013-9-17 15:05 编辑

jefing 发表于 2013-9-17 14:02
出错的运算器、圆盘运算器怎么用

拍平delaunay P端

那个圆的可以换成数据杆，要理解其中的意义，不要原班复制，方法是可以有多种的

从截图来看，你的基础还不太扎实，有很多基础的问题还没解决，建议耐心学习课程，否则后面会积累非常多的问题

jefing · | 发表于 2013-9-17 18:20:52

wyx10022 发表于 2013-9-17 15:04
拍平delaunay P端

那个圆的可以换成数据杆，要理解其中的意义，不要原班复制，方法是可以有多种的

由于工作现在需要、赶鸭子上架、领导发话，你懂的、随便问下后面那个几何参数还是红的？

wyx10022 · | 发表于 2013-9-17 22:12:30

呵呵，理解
请检查weavebird是否升级到0.7.5，论坛里有下载

jefing · | 发表于 2013-9-18 11:19:49

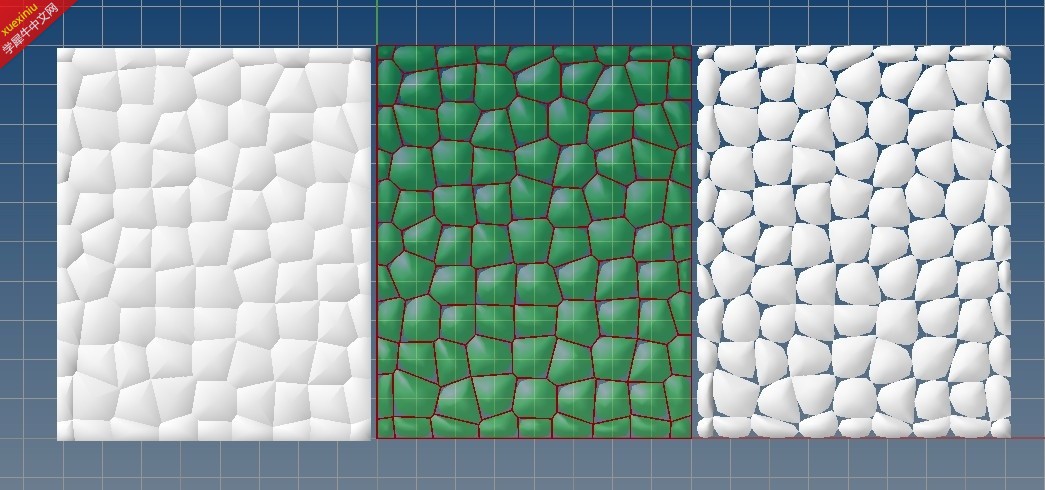

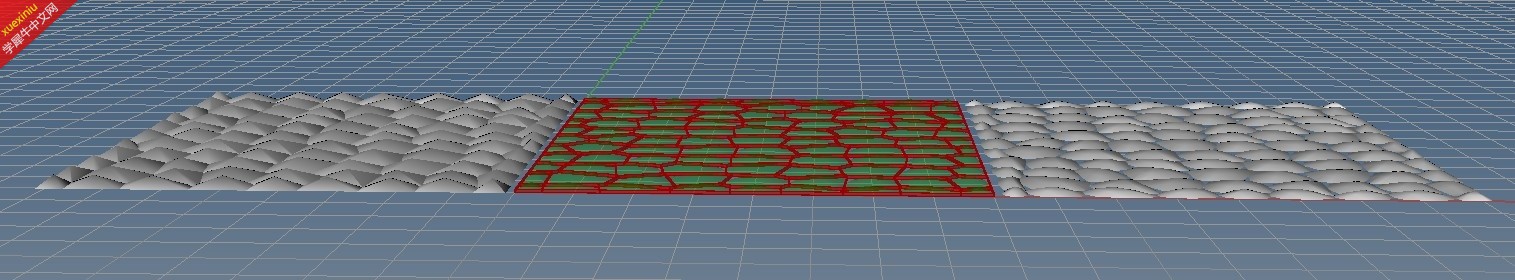

老师两个效果变化太大了？我需要左边的图边全相接在一起、需要右边图的表面光滑效果这个两个怎么才能结合一起？现在所有运算器全正确可以运行更新了版本就好了有用方法么？求解能给个直接点的建议后面我要套用到三角形膜片上能给我做个事例么

jefing · | 发表于 2013-9-18 16:09:18

终于搞完了，效果勉强看的，还没给领导看是他要的不，经过两天的制作，谢谢 W 老师的指导，谢网友：翳  dcjxb 无心沪-Justin 、、、、等朋友的帮助希望能通过就OK 祈祷[s:156]
   个人学后YY：
            没有什么路是好走的，只有自己去走过了才知道。

jefing · | 发表于 2013-9-18 17:02:16

wyx10022 发表于 2013-9-17 22:12
呵呵，理解
请检查weavebird是否升级到0.7.5，论坛里有下载

GH 里的单位是多少？跟犀牛一样么？怎么换算？如：我要向Z方向移动250 那这高距离就是250？米？厘米？毫米？

wyx10022 · | 发表于 2013-9-18 18:29:09

跟rhino中格点的单位一致，可以用正方形矩阵验证一下

xiamianjin · | 发表于 2013-9-18 21:02:44

jefing 发表于 2013-9-18 16:09
终于搞完了，效果勉强看的，还没给领导看是他要的不，经过两天的制作，谢谢 W 老师的指导，谢网友：翳 dcj ...

你最后两面都有的电池图有没附上来想看看啊

jefing · | 发表于 2013-9-18 23:25:40

xiamianjin 发表于 2013-9-18 21:02
你最后两面都有的电池图有没附上来想看看啊

电池图在公司，下次补上》》你可以看看这个贴http://www.xuexiniu.com/thread-31590-1-1.html 有什么问题大家可以交流

wyx10022 · | 发表于 2013-9-19 10:15:48

呵呵，不错，自己通过一番努力做出来的感受，比别人直接给你源文件的感觉要好的多吧？

水立方课程里的方法不全是可行的，让大家对比一下就是要体会下各种方法的优劣，并养成勤于动手的习惯

xiamianjin · | 发表于 2013-9-22 21:47:02

jefing 发表于 2013-9-18 23:25
电池图在公司，下次补上》》你可以看看这个贴http://www.xuexiniu.com/thread-31590-1-1.html 有什么问 ...

等了四天了啊楼主很捉急诶

xiamianjin · | 发表于 2013-9-22 22:03:48

jefing 发表于 2013-9-18 23:25
电池图在公司，下次补上》》你可以看看这个贴http://www.xuexiniu.com/thread-31590-1-1.html 有什么问 ...

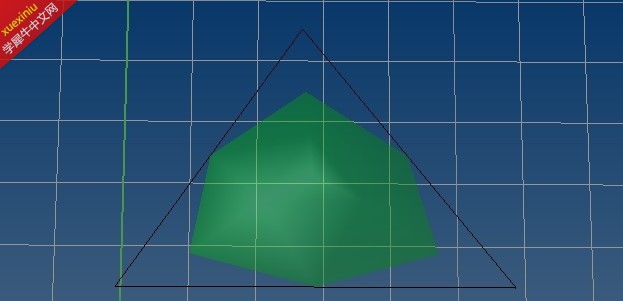

我现在跟你遇到的情况一样边缘分离了

xiamianjin · | 发表于 2013-9-22 22:22:25

jefing 发表于 2013-9-18 23:25
电池图在公司，下次补上》》你可以看看这个贴http://www.xuexiniu.com/thread-31590-1-1.html 有什么问 ...

而且我的顶做出来是尖的所以很需要你最下面两个图片的电池图啊谢谢啊兄弟

xiamianjin · | 发表于 2013-9-22 22:30:15

jefing 发表于 2013-9-18 23:25
电池图在公司，下次补上》》你可以看看这个贴http://www.xuexiniu.com/thread-31590-1-1.html 有什么问 ...

S是定义边缘可是调节S端只有 0 1 2 可以选（看翻译的，可是你们还有老师的教程里是0.5或者其他什么数好奇怪。改动L端也没见细分的面增加很多啊好像只有固定的几种是吗？）

xiamianjin · | 发表于 2013-9-22 22:30:22

wyx10022 发表于 2013-9-19 10:15
呵呵，不错，自己通过一番努力做出来的感受，比别人直接给你源文件的感觉要好的多吧？

水立方课程里的方法 ...

S是定义边缘可是调节S端只有 0 1 2 可以选（看翻译的，可是你们还有老师的教程里是0.5或者其他什么数好奇怪。改动L端也没见细分的面增加很多啊好像只有固定的几种是吗？）

lsc350783 · | 发表于 2018-8-29 17:37:17

学习学习~~~~~~~~~~~~

shistefanie · | 发表于 2018-9-7 18:03:42

jefing 发表于 2013-9-18 16:09
终于搞完了，效果勉强看的，还没给领导看是他要的不，经过两天的制作，谢谢 W 老师的指导，谢网友：翳 dcj ...

你好请问GH文件可以共享一下吗？想学习学习
