rhino5.0发布其实已经有很长一段时间了，网上目前最新的5.0版本貌似已经到了SR6的版本，想要下载的可以去摩登犀牛网相关网页下载。之前很多人问过5.0的下载地址，说找不到，其实摩登犀牛网提供的教育版就妥妥的够用了。
问题是，尽管rhino5.0发布了很久，新增加了很多功能，但是大部分人并没有深究，还是按照4.0那个时代的用法来使用rhino，事实上，5.0的进步如果打比方的话，就类似于cad2000到cad2014的差别，可以说进步了相当多，不过很遗憾的是很多人并木优意识到rhino5.0的进步以及改进的地方，所以本着造福大家，普及扫盲的想法，我想专门说说rhino5.0比起4.0的大改进。因为rhino5.0的改进实在不是一点半点，极大方便了尤其是我们建筑学酱紫大场景的模型建模。
下面根据新功能的重要性我们依次进行讲解吧，以下的可能你知道，也可能不知道，我只是希望能尽可能讲的多一地，希望对大家有帮助，尤其是针对我们建筑学。
一、阴影。
即时可见的阴影是su最大的优势之一，这一特点在su很早开始就有了，但是即便是3dmax也是最近的版本才得以实现。而在rhino5.0的版本中，虽然不如su那么便捷，但是经过人工设置之后，终于可以较好的实现阴影的显示，并且rhino的太阳是可以被vary直接拾取的，你都不需要在添加vary太阳了。更不需要一遍一遍的在rhino中去渲染来查看阴影角度的位置是否满意。
那么，先直接上图，看效果。
这里感谢Su吧超级版主WZF的模型，原帖地址 http://www.sketchupbar.com/forum.php?mod=viewthread&tid=87380
WZF大神的模型建的相当细致，我只是导入rhino之后从0开始渲染了一遍，因为su导入rhino之后贴图虽然还在，但是vary材质都会丢失掉，不过总体来说导入之后的效果还是很好的，导入导出的花的时间和vfr比vfs剩下的时间比起来可以忽略不计。唯一不好的就是rhino不可以像su那样保存贴图，至少我的版本不可以，即便勾选了保存时候的“保存贴图”选项也不行，不晓得最新的版本有木有改正这一点。因为没有保存贴图的话，rhino文件拷到别人电脑或者贴图路径位置一改变，材质贴图就会丢失·····话说3dmax好像也是这个样子。

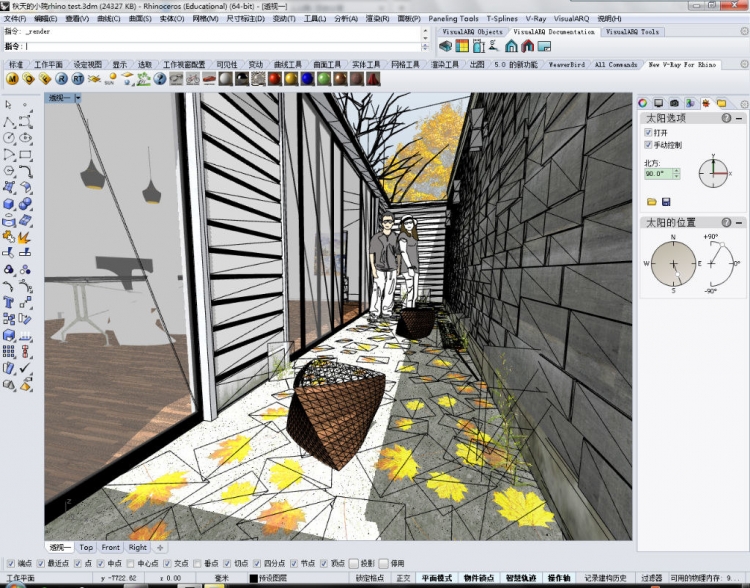

那么言归正传，我们可以很清楚的看到rhino中的阴影并且阴影的位置和vary中渲染出来的相对应，仔细看截屏的话，你会发现右边有一个太阳选项板。

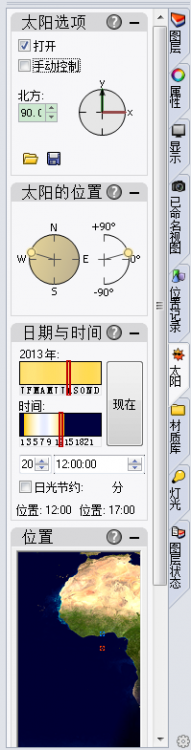

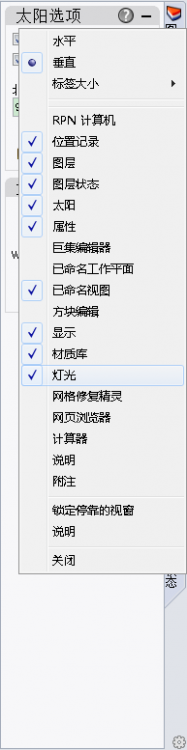

这个太阳是rhino自带的太阳编辑器，和VFR的太阳编辑面板是一样的，你可以直接右击标签页打开，然后勾选太阳，就可以打开太阳编辑面板，但是光是如此还是不够的，场景中仍然不会有阴影。你需要打开 工具——选项——视图，先选中你想要有阴影的显示模式，比如我是渲染模式，我为了保留原有的显示模式我复制了一个显示模式改为“渲染阴影模式”，我们将把这个
我们将会单独把这个模式作为我们显示阴影的模式，因为即便是在su中，大场景开了阴影也会卡爆了的，所以我们复制一个单独的显示模式作为观察阴影时候才用的模式。那么我最开始的rhino渲染模式是这样的。

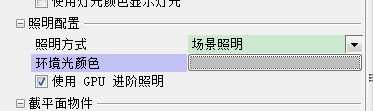

那么接下来我们就开始操作打开阴影，首先需要做的是把场景的照明模式改成我们rhino自带的太阳。你需要在显示模式中将照明方式改成“场景照明”，并且切记要把环境光颜色改成灰色，不然默认的太阳的光是黑色的，你就会发现整个场景都黑了。这不是我们想要的。切换成场景照明之后

我们可以看到整个场景都白了，都被虚拟的照亮了，但是还木有阴影，不急我们接下来打开我们的太阳。
当我们勾选上太阳之后，虽然还是没有阴影，但是我们看到了物体有了明暗变化，对的，红色部分中的就是背光面，我们看看太阳位置，是西北方向的太阳，当然不合实际，不过表在意这些细节。因为是西北方向的太阳所以面对我们的这个面是背光面，所以变黑了。那么接下来再来一不就可以得到我们最终的阴影。

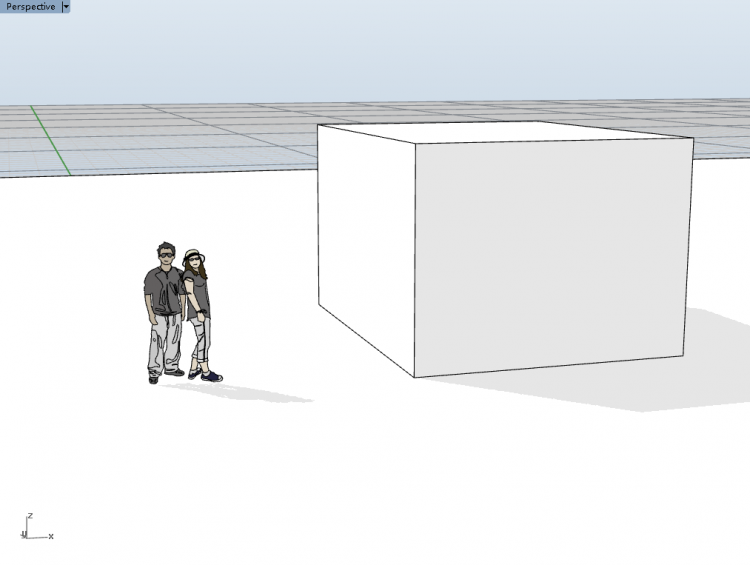

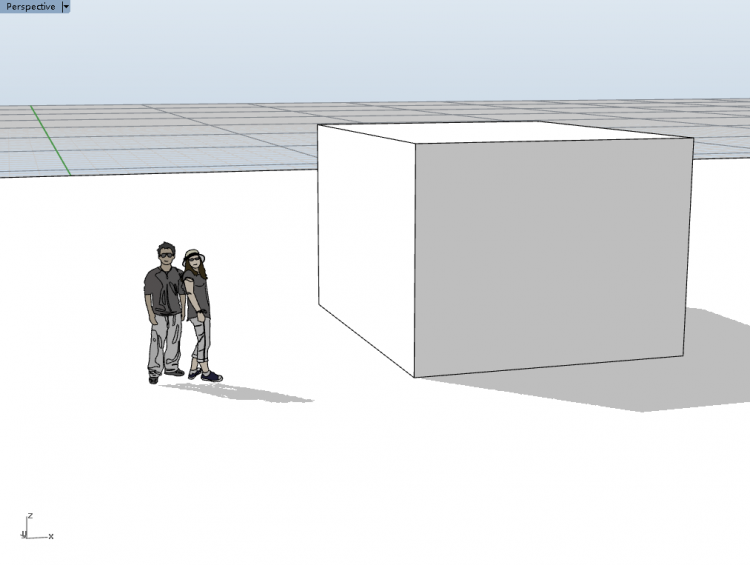

我们可以看到我们已经得到了我们想要的阴影，说实话还是和su很像的，但是阴影有点淡怎么办？没关系，修改环境光颜色就可以增加阴影的对比度，让阴影看的更清楚。
我们还可以修改边缘线框来得到更加丰富的显示模式，当然，这里不赘述，对显示模式有一定了解的都可以自由的去修改。那么我们的阴影就得到了，并且可以随意更改时间来观察阴影的变化，你也可以不勾选手动控制，来选定对应地理位置的日照情况，当然，这就看你的意思了。

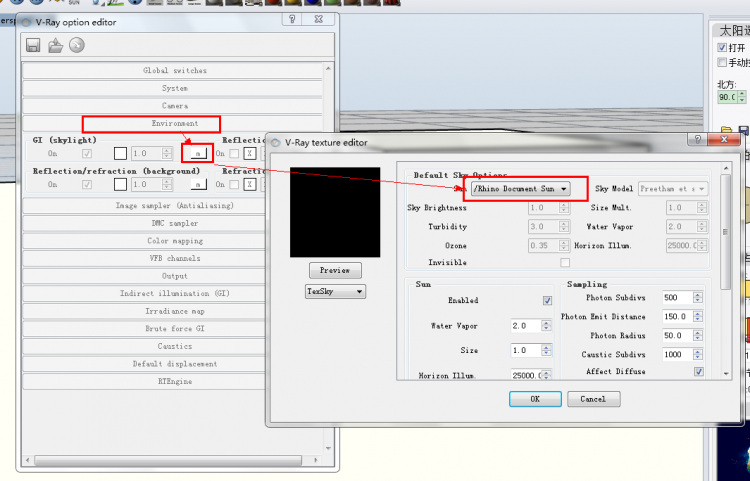

需要注意的是，这个时候再用vary渲染就不需要再加天光了，在vary选项中把默认天光 勾选为 rhino document sun就可以了，选项和vary自带的是一样的，渲染出来的结果也就是你最终看到的结果了。
二、已命名视图（类似于su的场景功能）

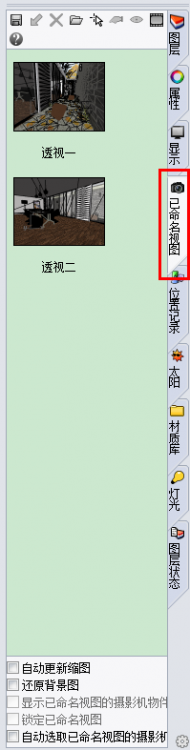

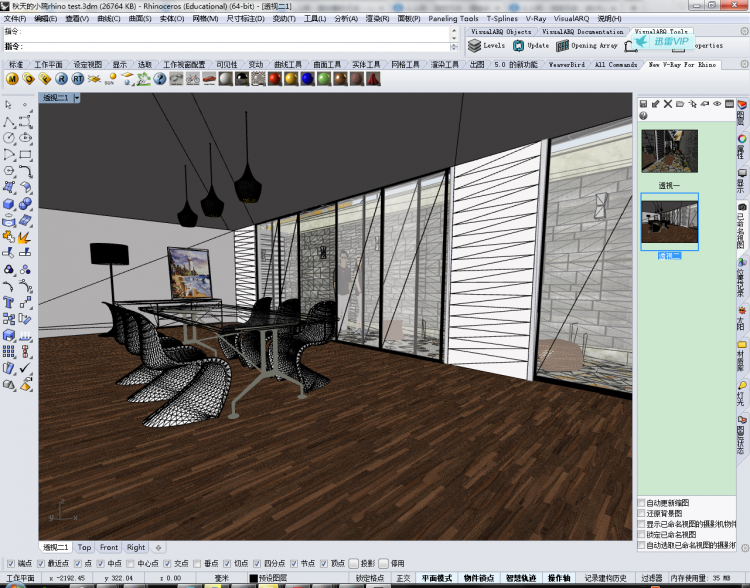

打开方式和太阳面板一样。这个功能很简单，不用多说，就是方便你固定角度相互切换用的，和su基本一样，
这个命令并不算是新功能，只是即便在rhino4.0中也有很多人不知道，然后就会说rhino不如su好，木有神马神马功能，其实，绝大多数情况下，你觉得rhino不好，仅仅是因为你木有找到相应的对应的命令。不过rhino的成百上千的命令要都过一遍确实不容易。但是比起su乱七八糟的插件来说要清爽和便捷的多了，记得一个rhino大大说过，学rhino的人都是玩不转su的人，都是在su面前跪了的人···我就是其中一个····现如今已经基本上属于不想动su的地步，su的插件就一个，vfs。当然这纯属看喜好，不过是个工具，用的舒服就好，不用太较真。
三、位置记录
这个就应该是rhino比较给力的一个功能了，不过是不是新功能我不知道，我也是在rhino5.0之后才知道。非常适合用来做爆炸图，记录物体的位置，并且可以相当便捷的切换。打开方式同上。

四、图层状态

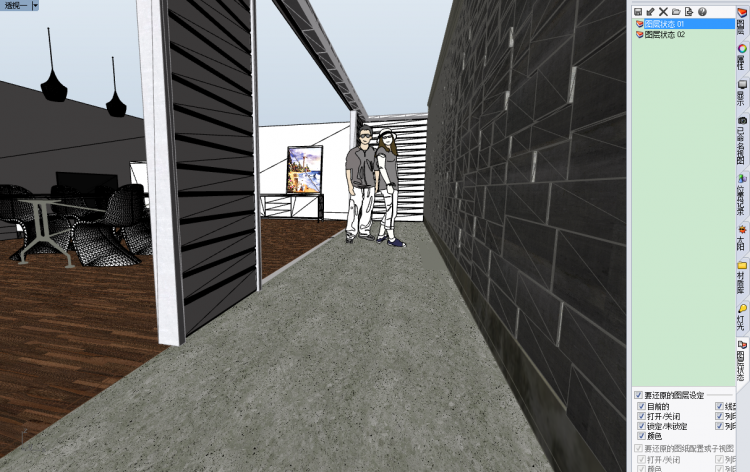

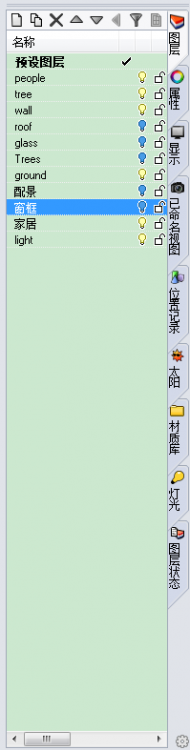

记录图层的开关、锁定等状态，让你在想要的图层显示情况之间切换。这个很好理解也很有用啊，比如你只想打开某几个图层，那就可以将其储存，可以大大增加效率。事实上我觉得图层管理要比组件好很多，容易控制。如下图就是两种图层状态的存储情况

五、Block 图块（类似于su的成组）
之前有网友抱怨rhino没有和su一样的组件功能，不能实现动一个全都改变的功能。其实是有的，就是图块引例，是的，和cad的图块引例基本上差不多。名字都一样。不过并不是rhino5.0的新功能，但是在rhino5.0中得到加强，还专门作为了一个工具列。

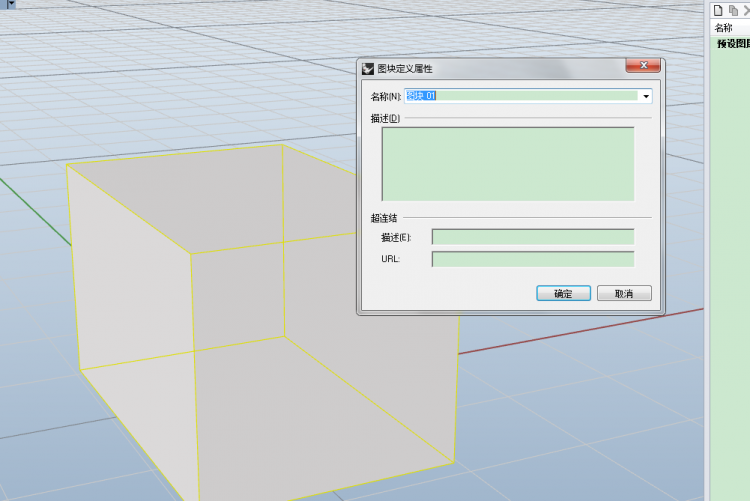

使用方式即使也很简单。你可以直接输入block，或者点击上面的命令按钮，定义图块，很像cad，其实cad和rhino很像，不借助天正的话rhino的绘图速度不会比cad慢。而且rhino软件cam的属性也使得rhino和cad的完美对接性是su不能比的。

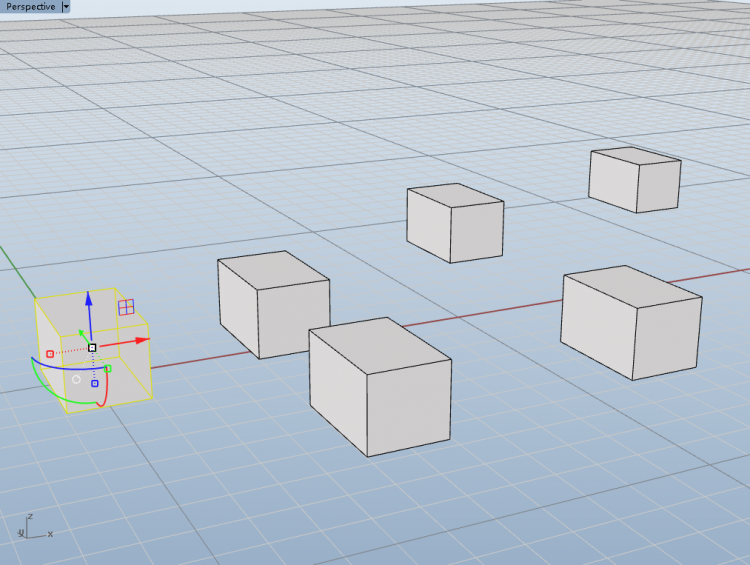

定义图块之后我们来多复制几个

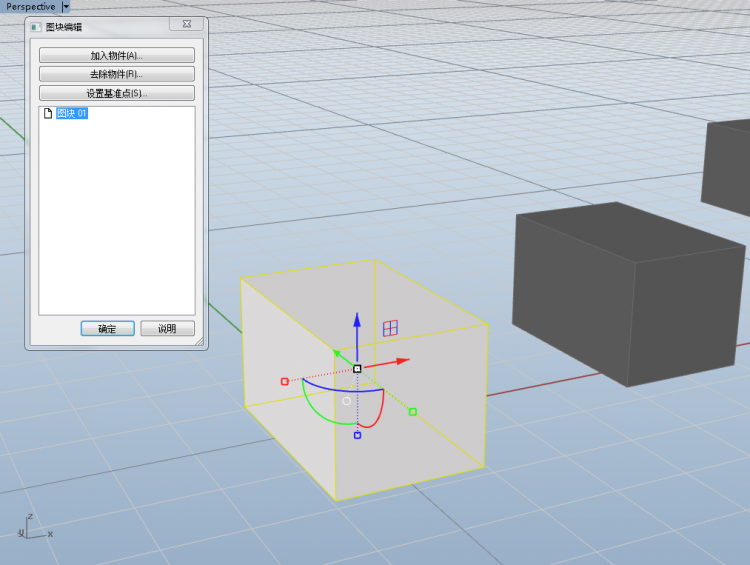

双击其中任意一个，进入图块编辑面板

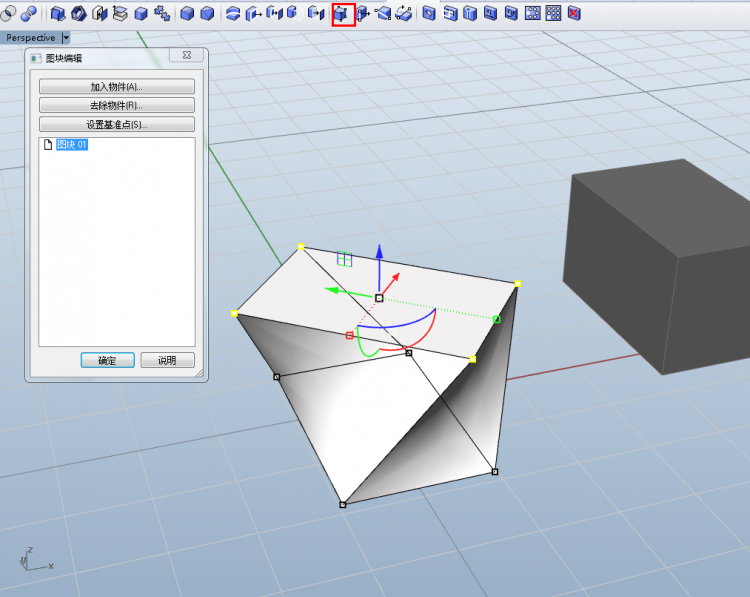

我们开始对rhino的这个盒子进行编辑，好的，打开实体控制点，这里不能使用正常显示控制点命令，必须使用rhino实体工具栏中的显示实体控制点命令，才可以，这也是rhino5.0的新功能，后面说。我们来扭转一下

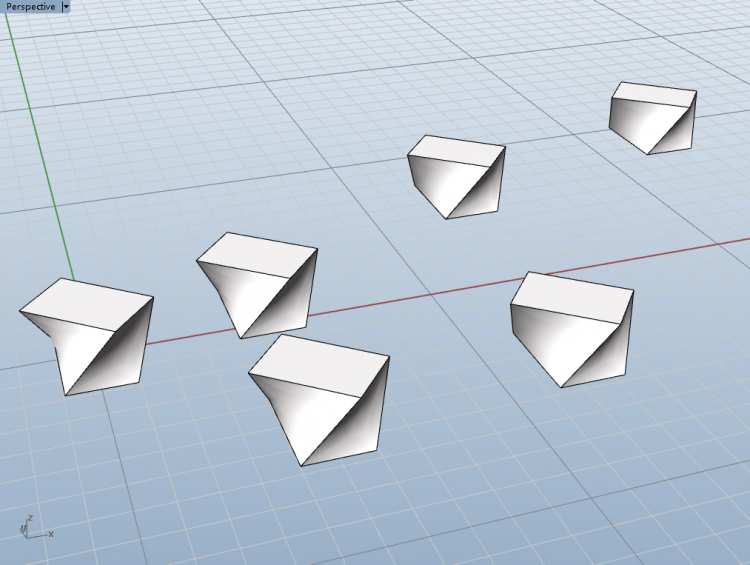

回车，好的，都变了，妥妥的。
六、实体编辑

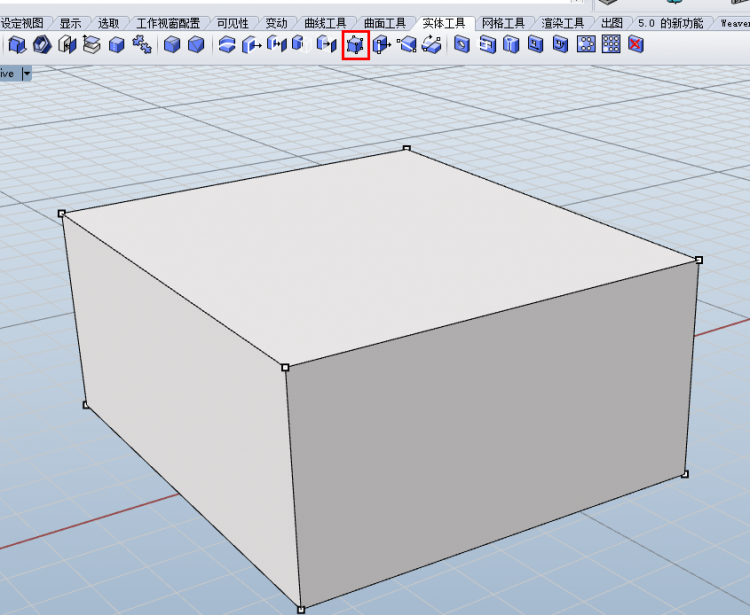

众所周知rhino在曲面上的战斗力很强，但是在绘制简单物体的能力上和su比起来还是有很大差距的，但是rhino也在一步步的提升这方面的能力，主要的命令体现就在于实体工具中。rhino5.0在实体工具以及编辑中有了很多的更新，比如使用显示控制点工具的话，你只会看到三个点，可以用来改变实体的角度和长度高度，而在4.0中你直接就无法用这个命令打开实体的控制点。而你如果想要通过编辑控制点来修改物体的话，那就只有用专门的命令

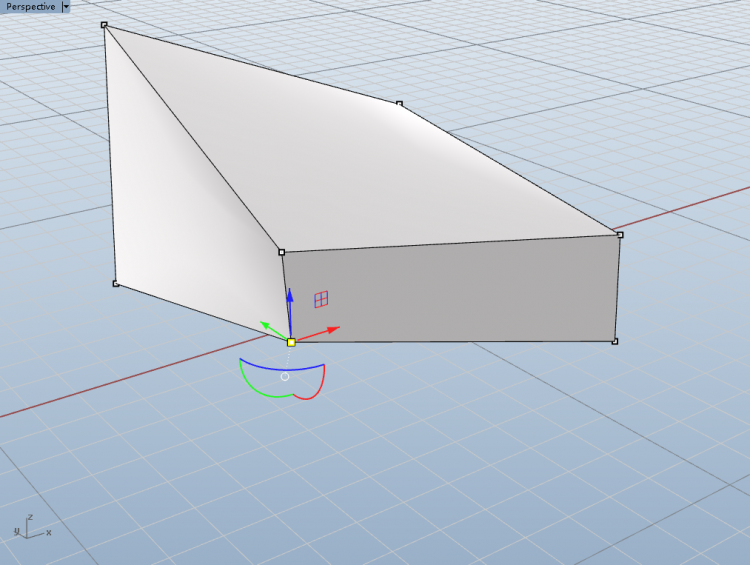

通过打开控制点，进行移动修改，我们可以像su那样来对模型进行编辑。
比如酱紫
如果你想像su那样编辑，大部分可能你会用到的命令都在实体工具栏中。但是rhino的建模思路会和su有不小的区别。举个最简单的例子，我想要像su中一样快速的创建盒子，然后在一个面上再挤出一个盒子，比较快的建模方式是什么呢？
rhino没有办法像su那样捕捉面然后直接在面上绘制线，再直接挤出，除非你修改工作平面，当然这个一般我们都不会这么做。所幸我们并不需要把线花在rhino面上就可以完成操作了。

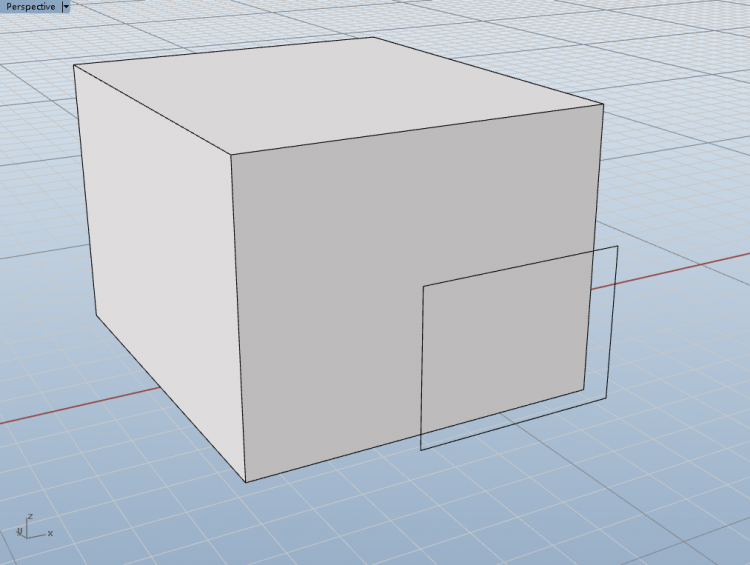

我们可以直接线与面不在一个面上的操作，你可以在front或者right视图很快的画出这个线，绘制出来这个线之后

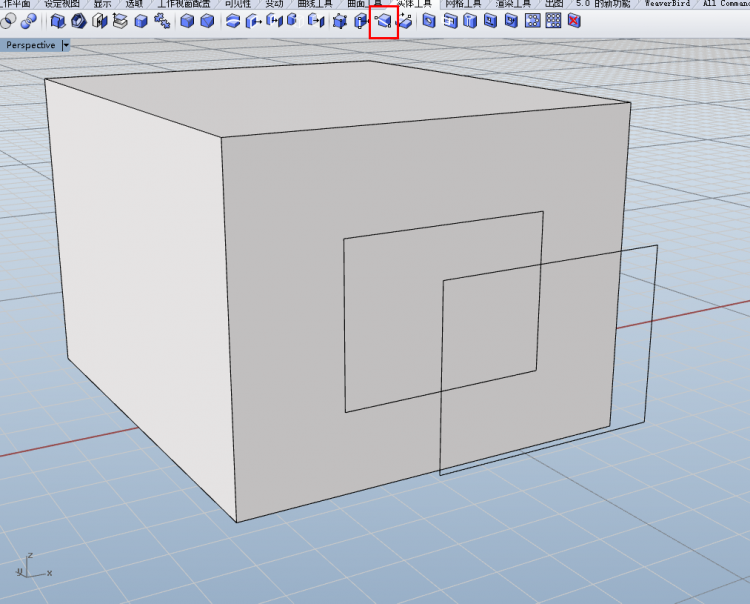

使用将面分割命令，将其中一个面分割，这个面将会变成内外两部分的组合面，当时你是不能选中的。

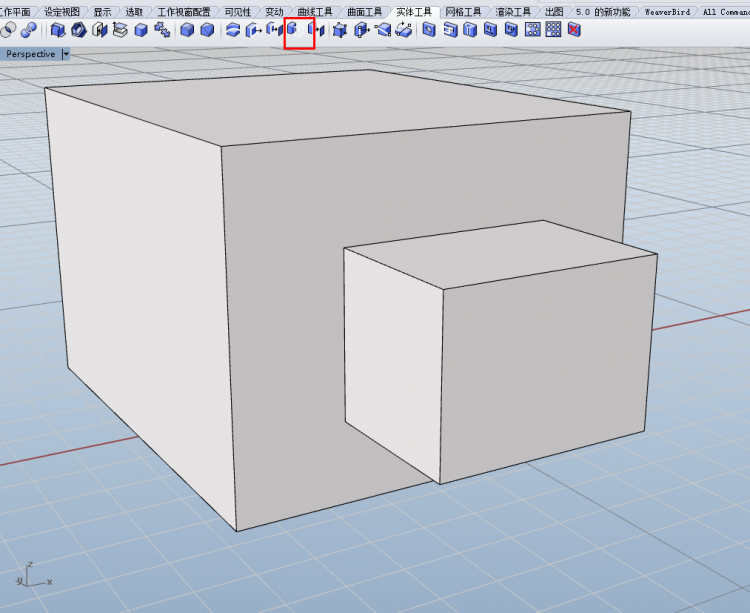

使用挤出面命令挤出，就可以了。
好吧，是有点麻烦，但并不是不能做，我只是在想，当有一天rhino的方盒子建模也那么快的话，就无敌了，所以我在一直探索这方面的东西，想要完全代替掉su。

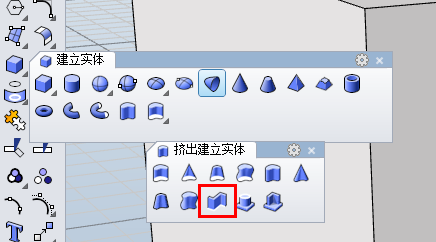

另外rhino5.0还新增了一些实体工具，包括专门为我们建筑学画墙而编写的命令。
有兴趣的可以多去探索一下，并不难，没必要专门拿出来说，只要大家知道，学会也就是一秒两秒的事。
七、性能和显示的改进
64位的rhino的出现大大增加了rhino的操作性能，再也不用担心rhino文件会动不动崩掉了，64和32位的差别大家稍微百度下就可以知道有多巨大。相信体验过的人就再也不会用4.0了。

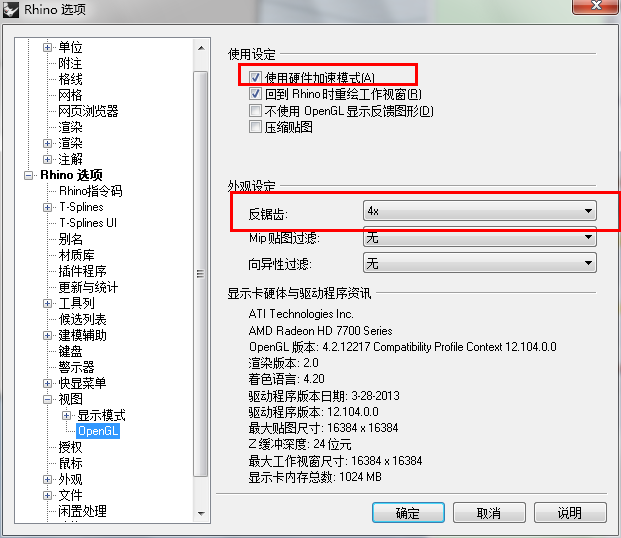

至于显示的改进我个人觉得就是抗锯齿了，
这个大大提升了rhino界面的显示性能，让物体看起来舒服多了，而且rhino材质等等的显示也变的越来越好。
先写到这里吧，rhino的其他改进还有很多，比如出图的改进甚至界面的改进等等，而且rhino的vary比su的要好很多，VFR率先更新vfr的代理功能也显示了他对vfr的重视，rhino的渲染基本上又快又稳定，效果也很好，建筑需求是妥妥的可以满足。配合GH 、TS等插件可以做很多事情，并不仅仅是做异形的。
那有空再聊吧。希望对还在摸索中人有所帮助。尤其是我们建筑学，
BY 蒯鼎
|

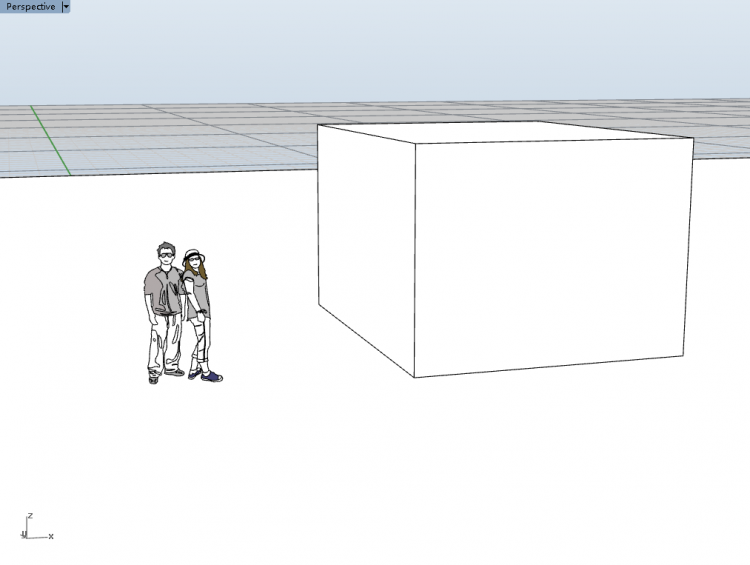

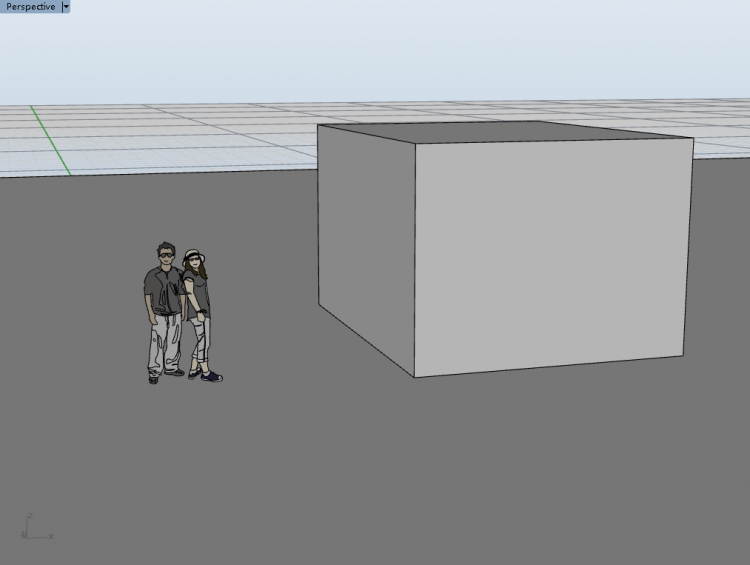

可是为啥我的模型设置完阴影后还是没有阴影呢？只有明暗面，可是地面上没有阴影，如图
新建一个文件，用同样的显示模式，却可以显示阴影
是我的模型哪里出了问题吗？
万分感谢！
