    大家来思考15-如何实现最小bounding box？

    发布于 2013-11-14 0 点赞 47 评论 24679 浏览

    Grasshopper 建模思路 如何

    wyx10022

    收听TA
    本帖最后由 wyx10022 于 2013-11-15 21:10 编辑

    大家应该都用过bounding box这个运算器，
    不知道是否有同学注意到，当前bounding box
    运算器是根据物体的x，y，z的区间运算生成的，

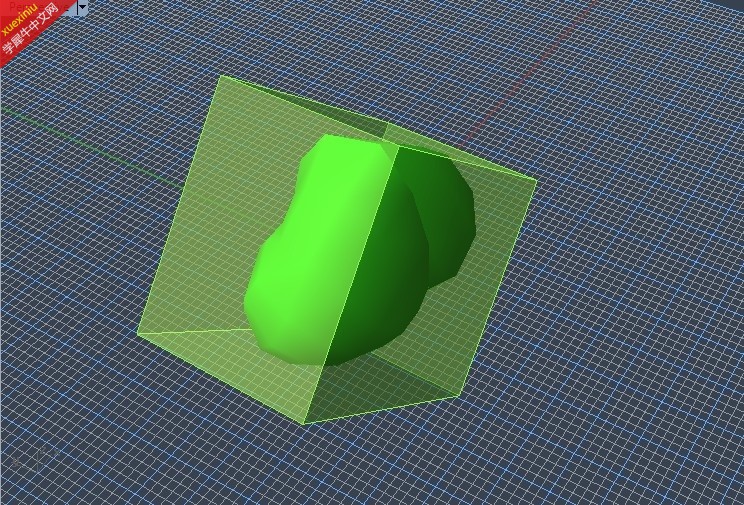

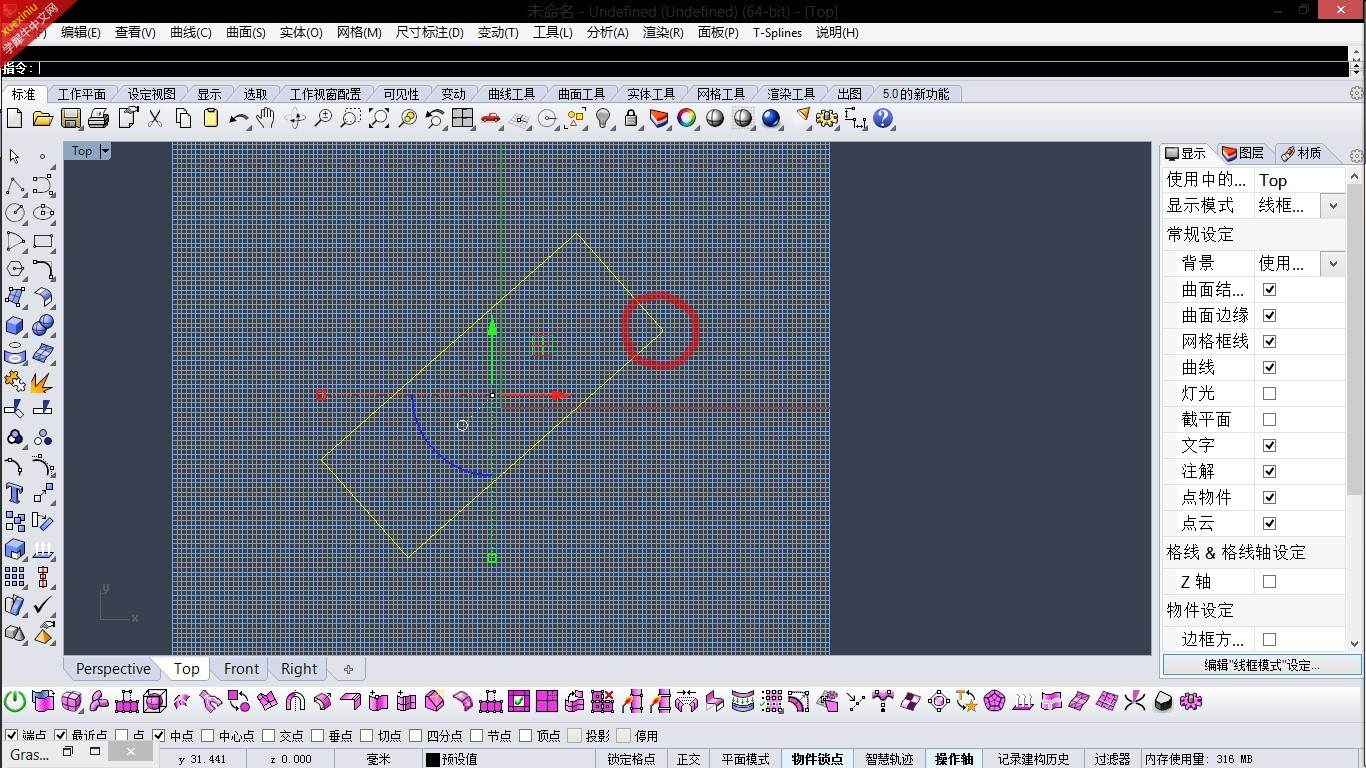

    未标题-1 拷贝.jpg
    而实际上这个bounding box并不一定是我们需要的……

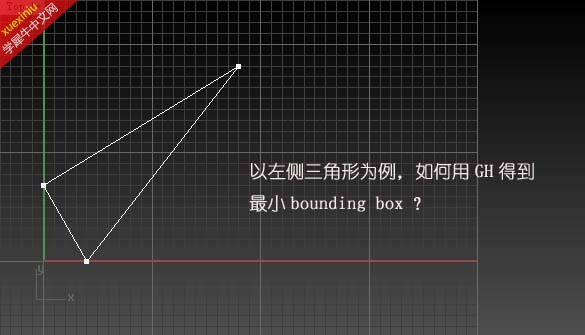

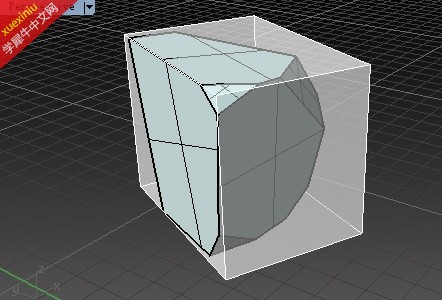

    本期大家来思考如下图所示：
    未标题-2 拷贝.jpg
    即：
    未标题-3 拷贝.jpg

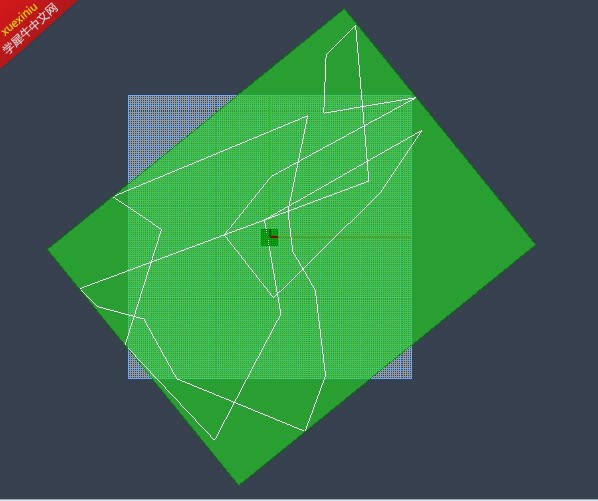

    以及适用任意多边形程序……
    未标题-1 拷贝.jpg

    先研究出二维最小bounding box，
    进而推导三维最小bounding box就简单了……
    未标题-3 拷贝.jpg
    另请参考7楼hf同学案例

    本思考题难度不大，成功回帖，技能分+3……
    同样注意不要公布程序图，给后来同学保留思考空间……

    本帖被以下淘专辑推荐:
    转播
    47 点击回复 0 点击点赞 5 点击收藏
    淘帖 1 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    zucckai | 设计助理 | 发表于 2015-1-4 23:47:00
    本帖最后由 zucckai 于 2015-1-5 00:36 编辑

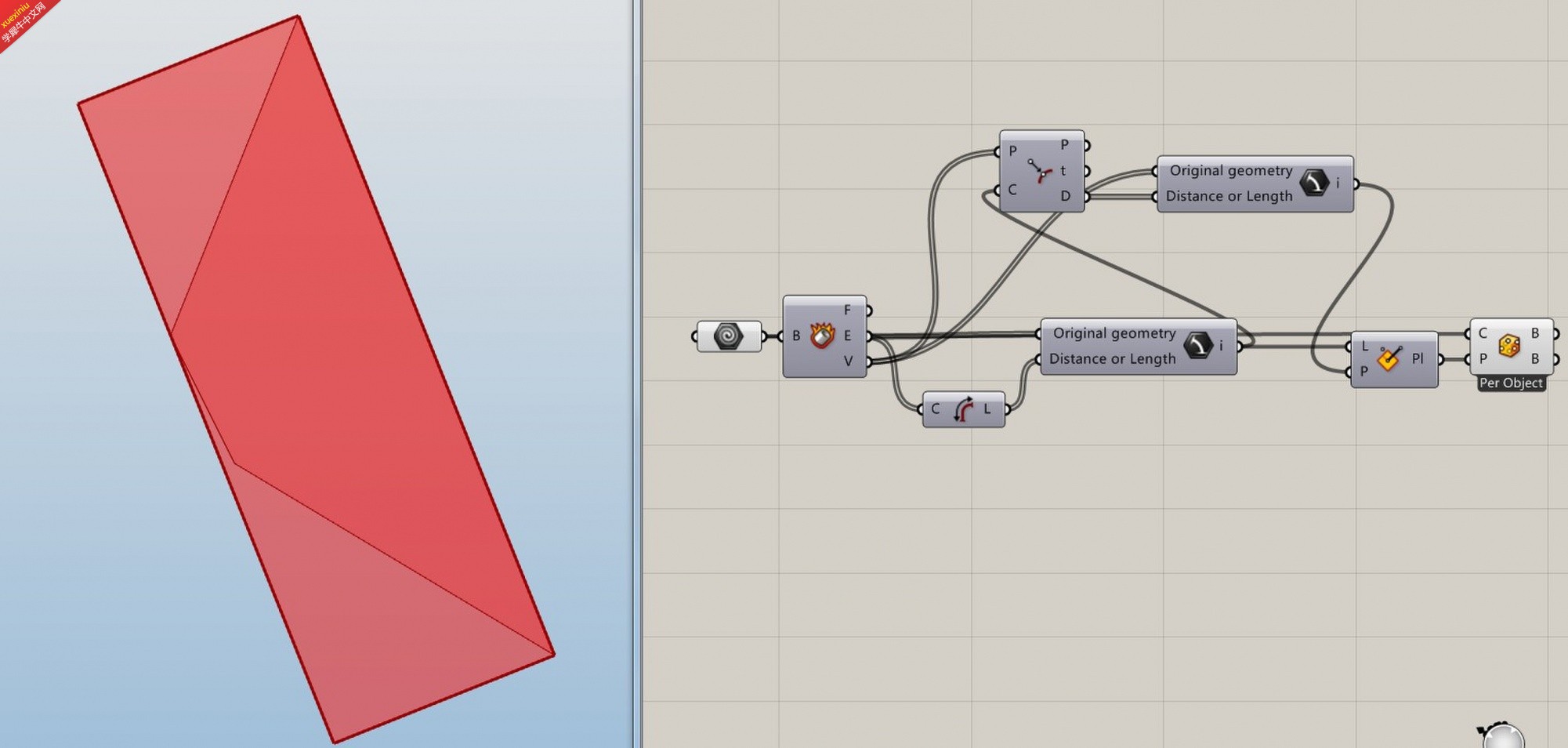

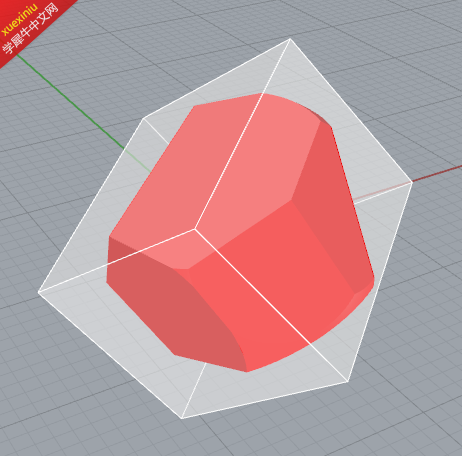

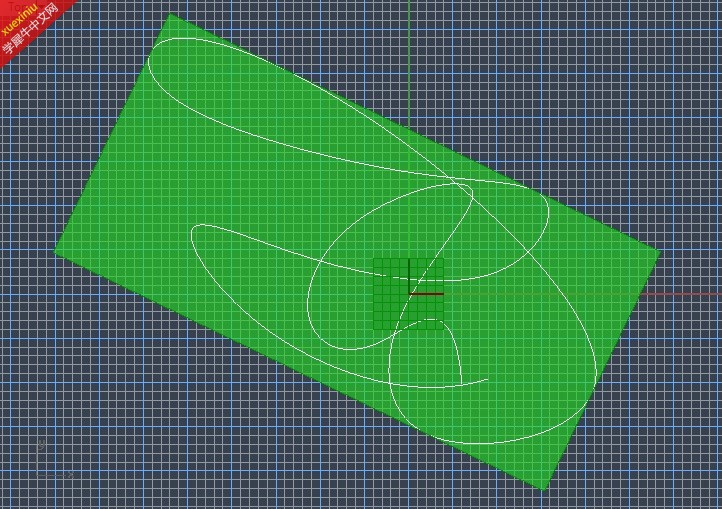

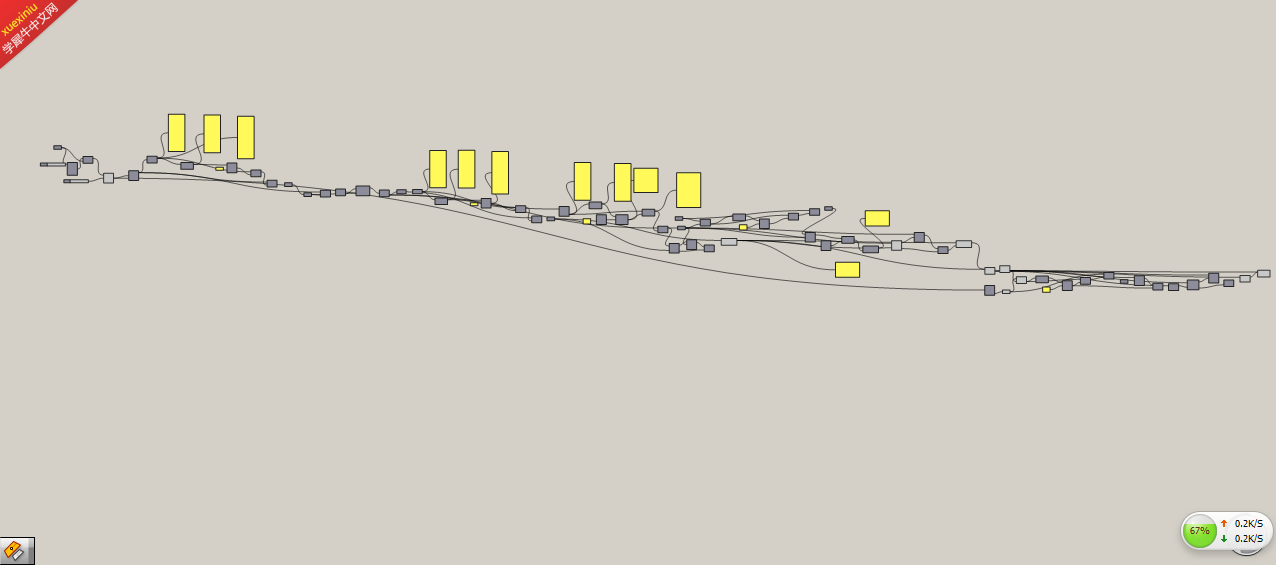

    这个问题说到最后大家不过纠结于精确度而已，其实这个问题不需要研究得那么深入我认为，掌握思路就好，再往下探讨就是寻找搜索算法运行效率的大O问题了，那个是纯算法深度的问题，一般用局部穷举再细分的话会精确一点也省内存吧。我做的这个因为没用代码，所以迭代的这个过程看起来比较长比较繁琐，但是在保证精确度的基础上减少了运算次数优化了运算效率，同时具有普适性。电池如果用个CUSTER就干净了。三维的其实就是加一个维度而已，没别的。。就不传了。。。 1111.jpg
    0 回复

    举报

    zucckai | 设计助理 | 发表于 2015-1-5 00:39:01
    huaxiamengqing 发表于 2014-11-23 07:47
    这是一个古老的问题，进化算法也只能得到一个近似的答案

    这个命题就无解了吧，数学意义上来讲现实中本来就不存在完全精确的数据，都是取近似值的，无论是从软件还是建构来说精确到毫米级的小数点后3位就应该算是很精确了。。。。
    0 回复

    举报

    x____l | 设计助理 | 发表于 2015-1-22 23:44:15
    二维的box很快就做出了，误差很小，但是三维误差却很大，genome端输入的变量有两个，顺便问一下，是不是genome端输入的变量越多，误差越大，如何减小测算的误差呢？

    平面box

    平面box

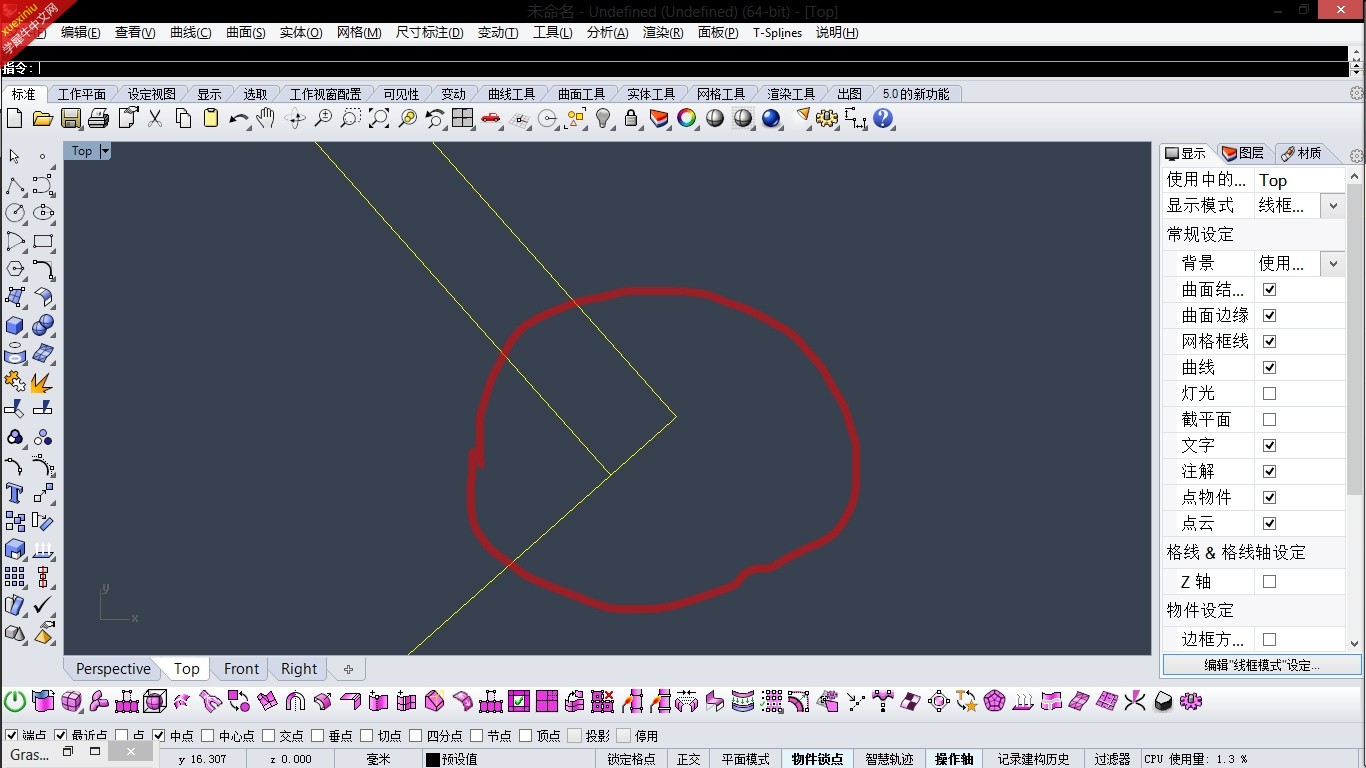

    误差似乎有点大？

    误差似乎有点大？
    0 回复

    举报

    刑天 | 设计助理 | 发表于 2013-11-15 09:44:00
    本帖最后由 wyx10022 于 2013-11-15 09:50 编辑

    0 回复

    举报

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 09:51:55
    刑天 发表于 2013-11-15 09:44

    不错！
    不过建议先不要给提示……
    0 回复

    举报

    刑天 | 设计助理 | 发表于 2013-11-15 09:54:49
    wyx10022 发表于 2013-11-15 09:51
    不错！
    不过建议先不要给提示……

      [s:118] [s:118]
    0 回复

    举报

    南龍際天 | 实习生 | 发表于 2013-11-15 11:04:23
    ok,搞定了
    0 回复

    举报

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    寂寞的空气 | 实习生 | 发表于 2013-11-15 13:09:10

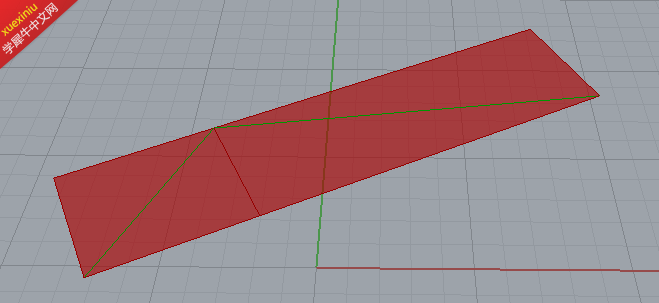

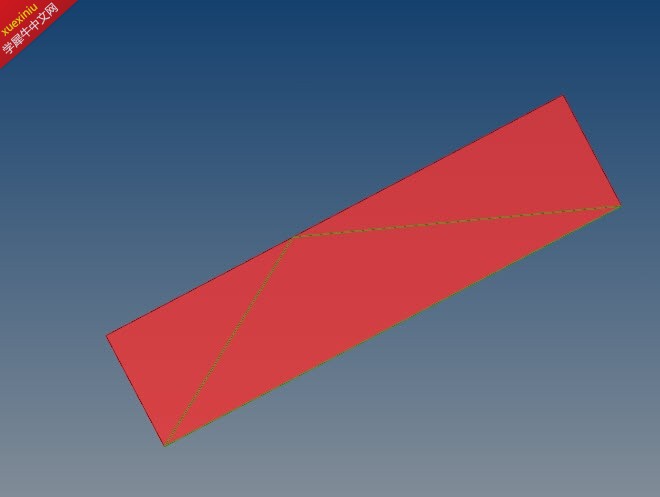

    :L 王老师！这这这。。。。。 2013-11-15 13-08-43.jpg
    0 回复

    举报

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    hf0419001 | 资深设计师 | 发表于 2013-11-15 15:10:42

    发现最近新帖子好多，热闹起来了
    0 回复

    举报

    参与人数 1经验 +5 收起 理由
    wyx10022 + 5 很给力!

    查看全部评分

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 15:22:12
    本帖最后由 wyx10022 于 2013-11-15 15:23 编辑
    寂寞的空气 发表于 2013-11-15 13:09
    王老师！这这这。。。。。


    呵呵，不错！
    大家来思考系列，大部分还是比较容易实现的……
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 15:23:55
    hf0419001 发表于 2013-11-15 15:10
    发现最近新帖子好多，热闹起来了

    very good！
    0 回复

    举报

    向我开炮 | 实习生 | 发表于 2013-11-15 16:47:39

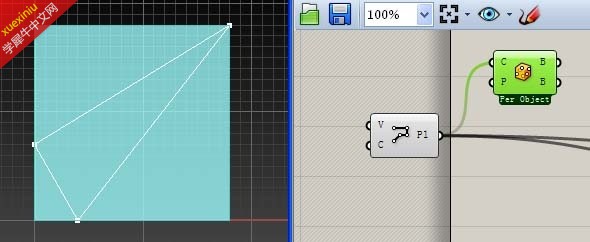

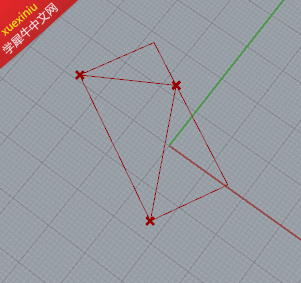

    怎么知道一列数里面符合我条件的数是在第几个呢？
    三角的好说 好多边的话 我这个就不智能了。。。
    0 回复

    举报

    野里 | 设计助理 | 发表于 2013-11-15 18:01:41
    本帖最后由 野里 于 2013-11-15 18:27 编辑

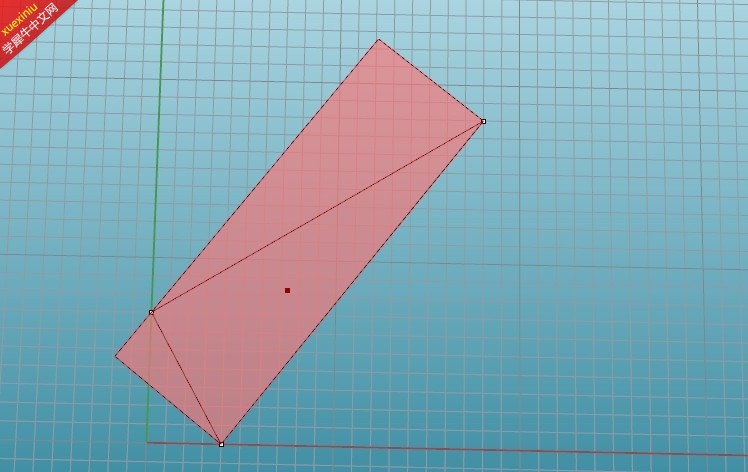

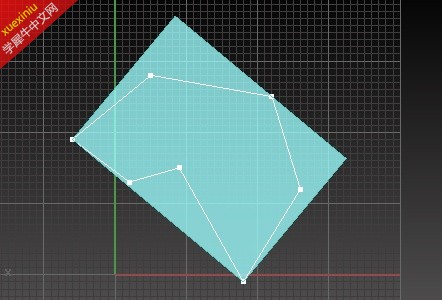

    我做了一个非三角的，但是原理是一点点的逼近最小值，不能算是最准确的结果，而且不容易往三维推导。为了检验这种做法的精确程度，我先画了一个斜着的矩形，然后用程序对它生成最小的包围它的box（其实没厚度）然后提取box的边框和原来的矩形做对比，    最后原矩形和box线框join成功了。





    0 回复

    举报

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    rainyday117 | 设计助理 | 发表于 2013-11-15 18:14:24
    搞定，求最简做法
    0 回复

    举报

    马可斯 | 设计助理 | 发表于 2013-11-15 18:33:23
    我也来试试
    0 回复

    举报

    参与人数 1经验 +2 收起 理由
    wyx10022 + 2 请进一步推导最小3维bounding box，7楼hf同.

    查看全部评分

    wiku | 设计师 | 发表于 2013-11-15 19:52:53

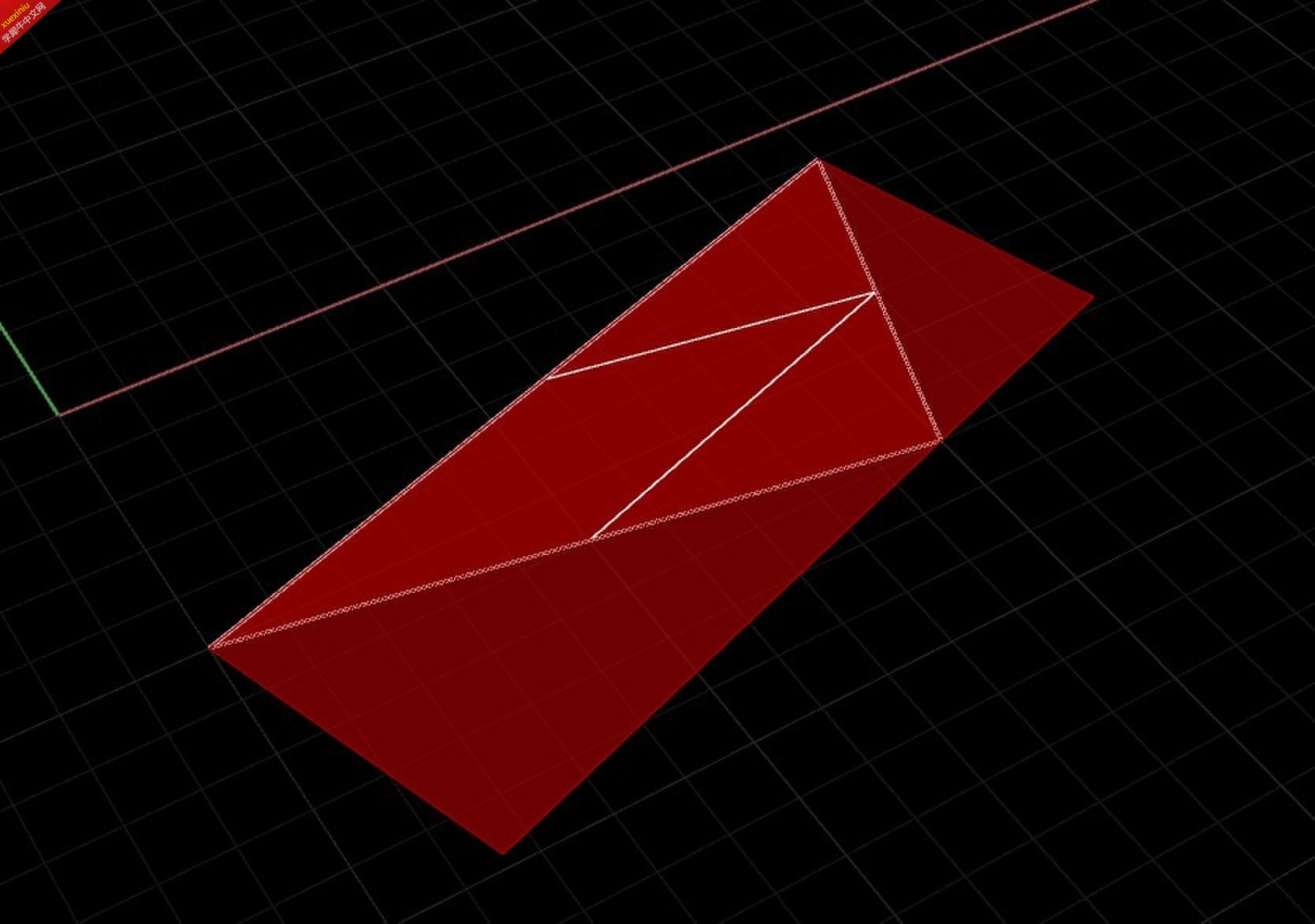

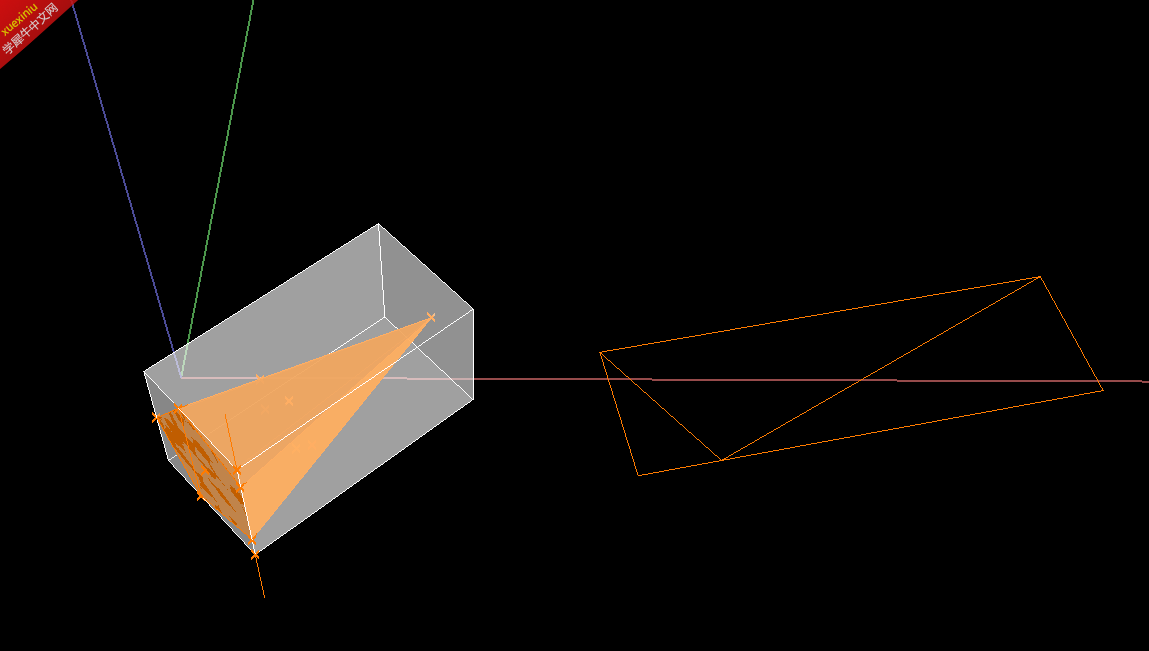

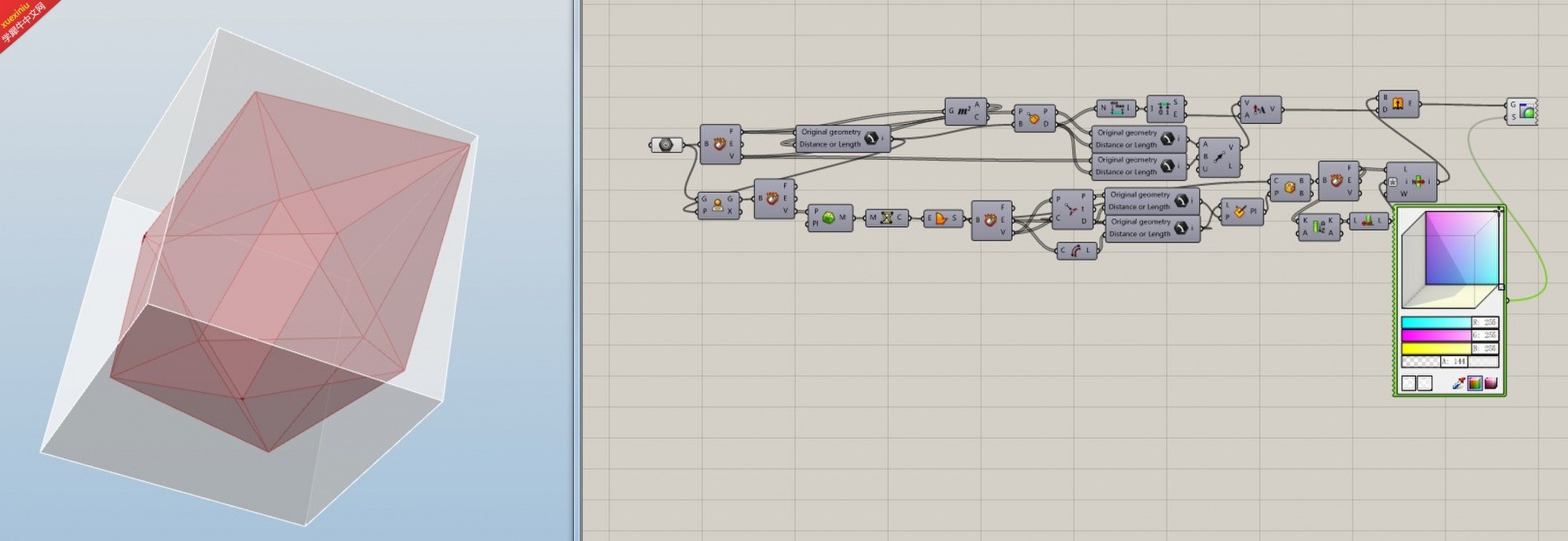

    第一次玩大家业思考，左边三维，右边二维
    0 回复

    举报

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 20:23:54
    本帖最后由 wyx10022 于 2013-11-15 20:25 编辑
    向我开炮 发表于 2013-11-15 16:47
    怎么知道一列数里面符合我条件的数是在第几个呢？
    三角的好说 好多边的话 我这个就不智能了。。。
    ...


    程序具有普遍性才有意义……
    如11楼所示，任意图形都要适用……
    0 回复

    举报

    chester1231 | 设计助理 | 发表于 2013-11-15 20:28:22
    2D：

    3D：

    貌似这个也不一定是最优解，用穷举算法再试试...
    0 回复

    举报

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 20:30:17
    rainyday117 发表于 2013-11-15 18:14
    搞定，求最简做法

    请进一步推导最小3维bounding box，7楼hf同学案例
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 20:32:18
    chester1231 发表于 2013-11-15 20:28
    2D：

    鼓励新方法，同时注意优化程序
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-15 20:34:44
    rainyday117 发表于 2013-11-15 18:14
    搞定，求最简做法

    看图似乎不具有普遍性，请进一步推导最小3维bounding box，7楼hf同学案例
    0 回复

    举报

    hf0419001 | 资深设计师 | 发表于 2013-11-15 22:48:54
    chester1231 发表于 2013-11-15 20:28
    2D：

    看样子像是以每条边为基准求最小值，如果是曲线和曲面呢？
    0 回复

    举报

    chester1231 · 发表于 2013-11-16 00:34 点评

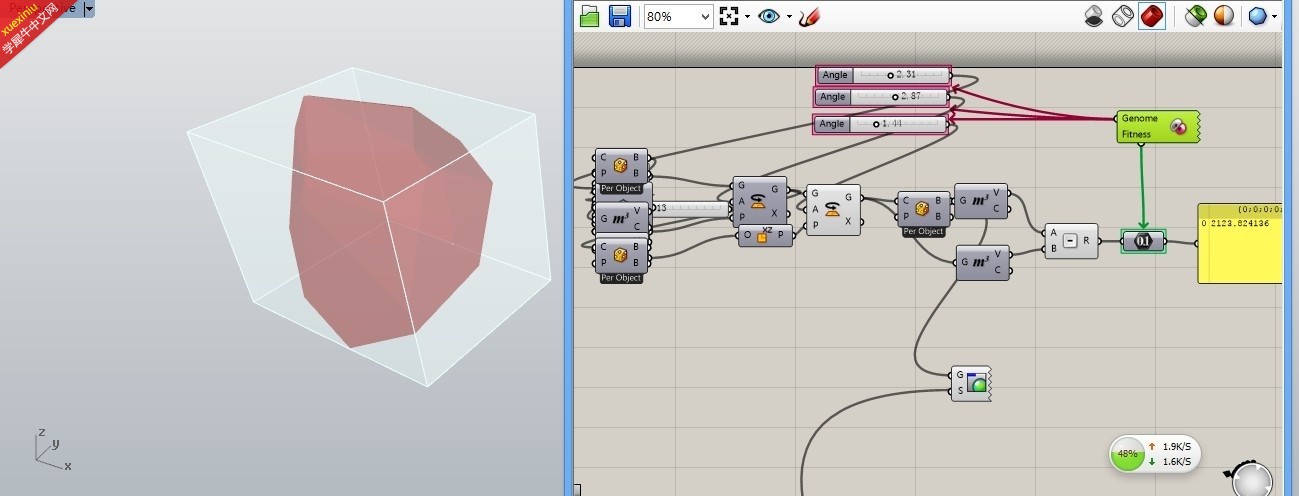

    用遗传算法解了下：穷举代码磊太多，懒得写了...
    chester1231 | 设计助理 | 发表于 2013-11-16 00:34:57
    hf0419001 发表于 2013-11-15 22:48
    看样子像是以每条边为基准求最小值，如果是曲线和曲面呢？

    用遗传算法解了下：穷举代码磊太多，懒得写了...
    0 回复

    举报

    chester1231 | 设计助理 | 发表于 2013-11-16 00:37:28
    不知道王老师用啥子方法做的，偶用了下遗传算法...
    0 回复

    举报

    wyx10022 · 发表于 2013-11-16 08:52 点评

    思路正确，注意不要公布电池图，只需发布结果……

    参与人数 1经验 +2 收起 理由
    wyx10022 + 2 补加2分

    查看全部评分

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-16 08:52:12
    chester1231 发表于 2013-11-16 00:37
    不知道王老师用啥子方法做的，偶用了下遗传算法...

    思路正确，注意不要公布电池图，只需发布结果……
    0 回复

    举报

    野里 | 设计助理 | 发表于 2013-11-16 15:27:01
    三维的搞定了，算是跟楼上学习了，呵呵，漏电池的好人.......
    0 回复

    举报

    lianin | 设计助理 | 发表于 2013-11-18 14:38:39

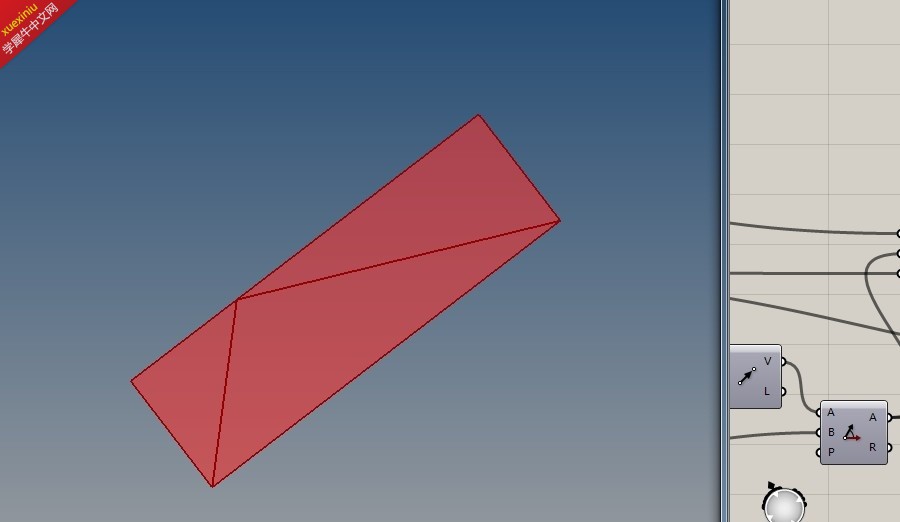

    11.jpg 感觉自己这个方法有些取巧。不知道老师用的怎么样的办法？
    0 回复

    举报

    wyx10022 · 发表于 2013-11-18 15:54 点评

    看运算器似乎不是普遍性方法…… 看看任意多边形是否适用？
    wyx10022 | 网校特聘讲师 | 发表于 2013-11-18 15:54:09
    lianin 发表于 2013-11-18 14:38
    感觉自己这个方法有些取巧。不知道老师用的怎么样的办法？

    看运算器似乎不是普遍性方法……
    看看任意多边形是否适用？
    0 回复

    举报

    lianin · 发表于 2013-11-19 17:59 点评

    恩！另建议老师思考帖子贴出去一段时间后，上老师您的方法。
    lianin | 设计助理 | 发表于 2013-11-19 17:59:34
    wyx10022 发表于 2013-11-18 15:54
    看运算器似乎不是普遍性方法……
    看看任意多边形是否适用？

    恩！另建议老师思考帖子贴出去一段时间后，上老师您的方法。
    0 回复

    举报

    C00O00PY | 设计师 | 发表于 2013-11-22 00:21:31

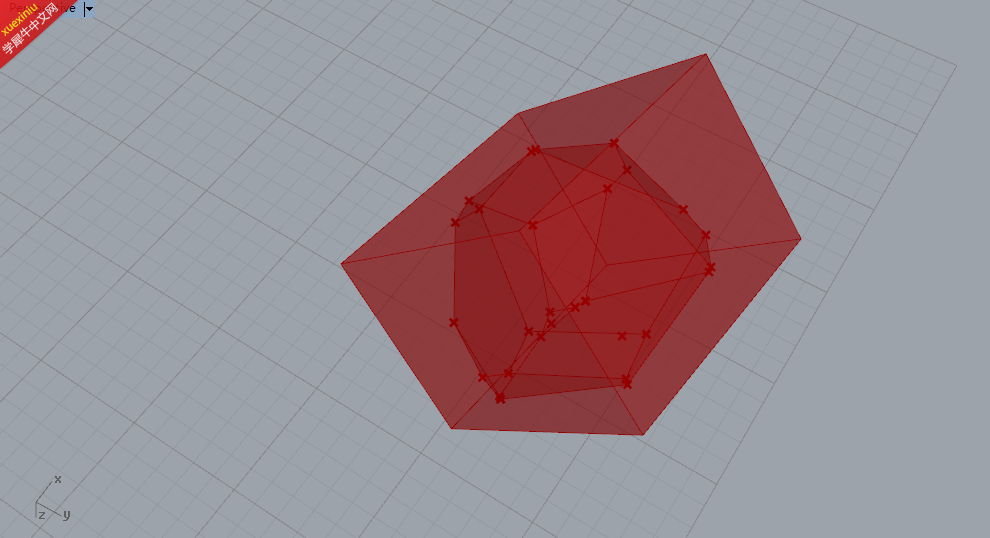

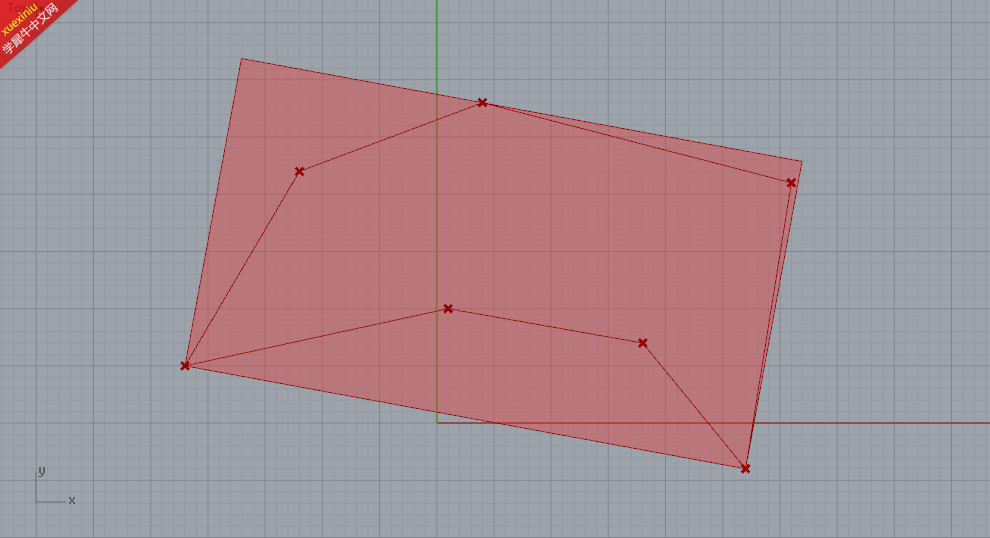

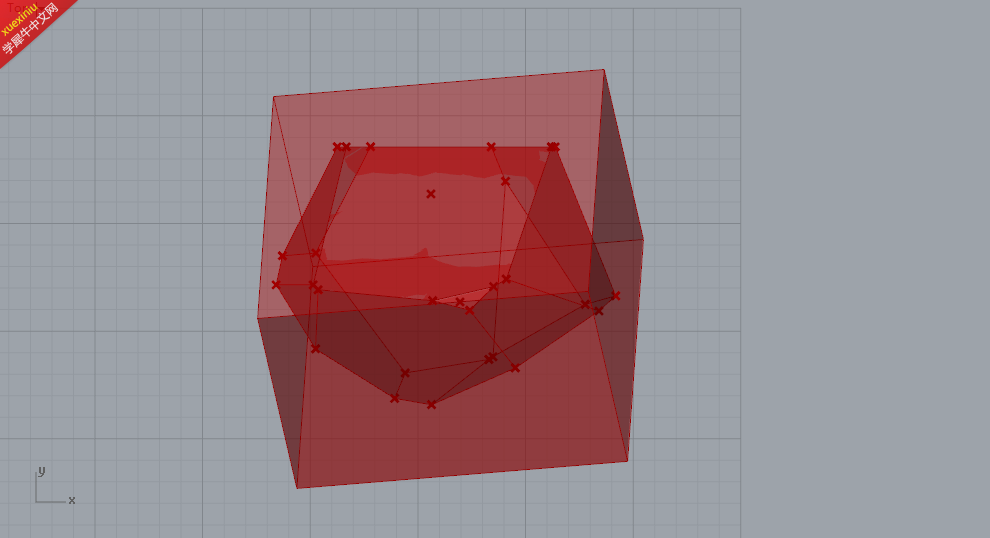

    QQ截图20131122001801.png QQ截图20131122001812.png QQ截图20131122001859.png QQ截图20131122001916.png 也来交个思考 但我方法还得优化 不是优化一丁半点 的
    0 回复

    举报

    wyx10022 · 发表于 2013-11-22 08:35 点评

    不错，鼓励新思路！

    参与人数 1经验 +3 收起 理由
    wyx10022 + 3 很给力!

    查看全部评分

    wyx10022 | 网校特聘讲师 | 发表于 2013-11-22 08:35:34
    C00O00PY 发表于 2013-11-22 00:21
    也来交个思考 但我方法还得优化 不是优化一丁半点 的

    不错，鼓励新思路！
    0 回复

    举报

    wiku | 设计师 | 发表于 2013-11-23 12:55:39
    突然想到，求老师解答，怎么样求三角形里面的最大长方形呢？无思路
    0 回复

    举报

    wyx10022 · 发表于 2013-11-23 13:42 点评

    http://www.xuexiniu.com/thread-56803-1-1.html
