通过线找面

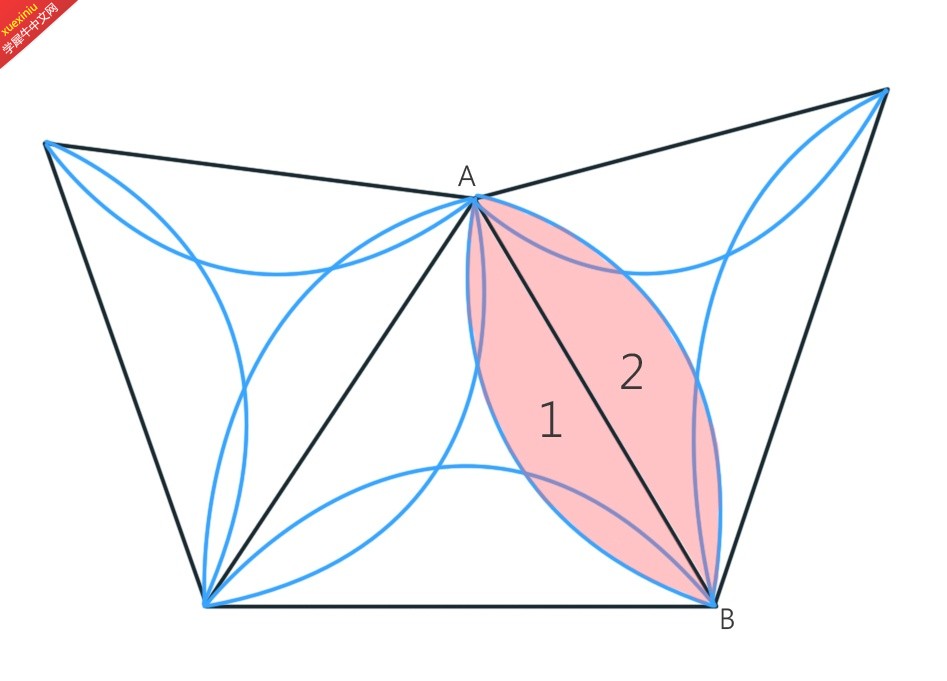

老师~~~急！！！！如图所示，我做了一些相连接的三角形，以每个三角形三条边线向内作弧线（蓝色线段），且线段互相有相交，然后我想将公用三角形边线（如AB）的两个半圆1，2合成一个面（如图红色区域表示），如何用线段AB去找面1，2呢？

wyx10022 · | 发表于 2013-11-26 21:07:57

弧线的生成是否和线段有关呢？

严谨的逻辑关系是前后有呼应最好……

如果抛弃逻辑，取各曲线中点，用最近点筛选也可以

筱蕾thunder · | 发表于 2013-11-27 15:11:38

wyx10022 发表于 2013-11-26 21:07
弧线的生成是否和线段有关呢？

严谨的逻辑关系是前后有呼应最好……

弧线的生成和线段是没啥关系，但是半圆面是由弧线和线段生成的，现在就是想让共用线段的半圆面组合成一个面，不知道怎么找。。。。。还有老师说的那个筛选最近点的方法没听懂，取每个弧线的中点后再找最近点吗？可是与那个中点最近的是在同一个三角内的曲线中点而不是我想找的那根曲线啊

wyx10022 · | 发表于 2013-11-27 15:54:00

本帖最后由 wyx10022 于 2013-11-27 16:01 编辑

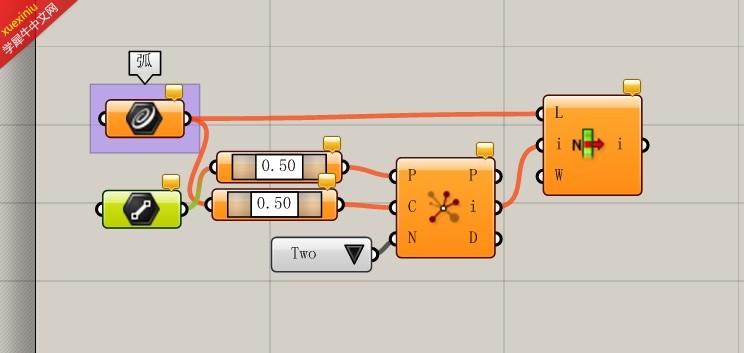

恩，共用边AB是手工查找的还是程序查找？
数据筛选，在初级课程最后一章有个案例讲解……
当然用线段的中点，找到它距离最近的两个点，
可以直接用vector菜单下，closestpoints运算器

筱蕾thunder · | 发表于 2013-12-2 16:17:47

老师我的closestpoint怎么没有N端啊？？这可咋办？

筱蕾thunder · | 发表于 2013-12-2 16:23:25

还有找到最近的两点之后呢？如何用这两个点确定他们所在的两个平面？

wyx10022 · | 发表于 2013-12-2 16:32:46

筱蕾thunder 发表于 2013-12-2 16:17
老师我的closestpoint怎么没有N端啊？？这可咋办？

。。。。
注意仔细看电池，有两个很像的closest points

筱蕾thunder · | 发表于 2013-12-2 16:37:38

wyx10022 发表于 2013-12-2 16:32
。。。。
注意仔细看电池，有两个很像的closest points

...我的版本里面没有closest points，只有closest point，难道必须审计到新版本吗？

筱蕾thunder · | 发表于 2013-12-2 16:39:21

搜索页面是这样的

wyx10022 · | 发表于 2013-12-2 16:41:37

i端是序号，直接取出即可

wyx10022 · | 发表于 2013-12-2 16:42:37

筱蕾thunder 发表于 2013-12-2 16:39
搜索页面是这样的

可以升级到最新版……
如果不想升级，初级课程有一节课，就是破解这个的，一模一样的

筱蕾thunder · | 发表于 2013-12-2 16:49:51

谢谢老师！！我去试一下
