用RHINO建模之个人对球球的建模思路方法

前不久无意中看到这个球球，很是喜欢，如下是我个人对这个球球的建构思路，我会不断更新的。言归正传：

1）首先用RHINO建立表皮如下：

平面布局

正面

反面

sxg · | 发表于 2014-4-9 14:10:41

skylelee 发表于 2013-12-14 21:27
左边是我所说的“单元”，右边是我所说的MESH（球体6分面后的曲面，我尝试用的是映射，当然还有很多比我的 ...

这个球是犀牛里的球吗？我用BOX切割后，每个面的控制点还是球形，UV展开也不是方形。所以没法正确流动回去。请问下，切割后，你是怎么调整控制点跟UV展开的。

罗小明 · | 发表于 2018-1-10 17:10:08

skylelee 发表于 2013-12-14 21:27
左边是我所说的“单元”，右边是我所说的MESH（球体6分面后的曲面，我尝试用的是映射，当然还有很多比我的 ...

映射,是那个命令。我怎么没有听过

756436745 · | 发表于 2016-7-3 02:31:04

cold的得的发表于 2015-11-10 14:35
到这里，再照楼主说的操作，应该就不会出问题了

我看了你的解释终于懂了，不知道楼主是不是这样而已，前面一直在圆那里兜圈--，谢谢解释

sunsong321 · | 发表于 2013-12-13 12:28:07

:handshake

venuan · | 发表于 2013-12-13 13:09:08

？没了~~~~~~~~~

skylelee · | 发表于 2013-12-13 13:30:34

2）然后就是流动啦

skylelee · | 发表于 2013-12-13 13:32:06

回复不了图片？？？奇怪

skylelee · | 发表于 2013-12-13 13:33:01

2）然后就是流动到曲面啦；

skylelee · | 发表于 2013-12-13 13:35:10

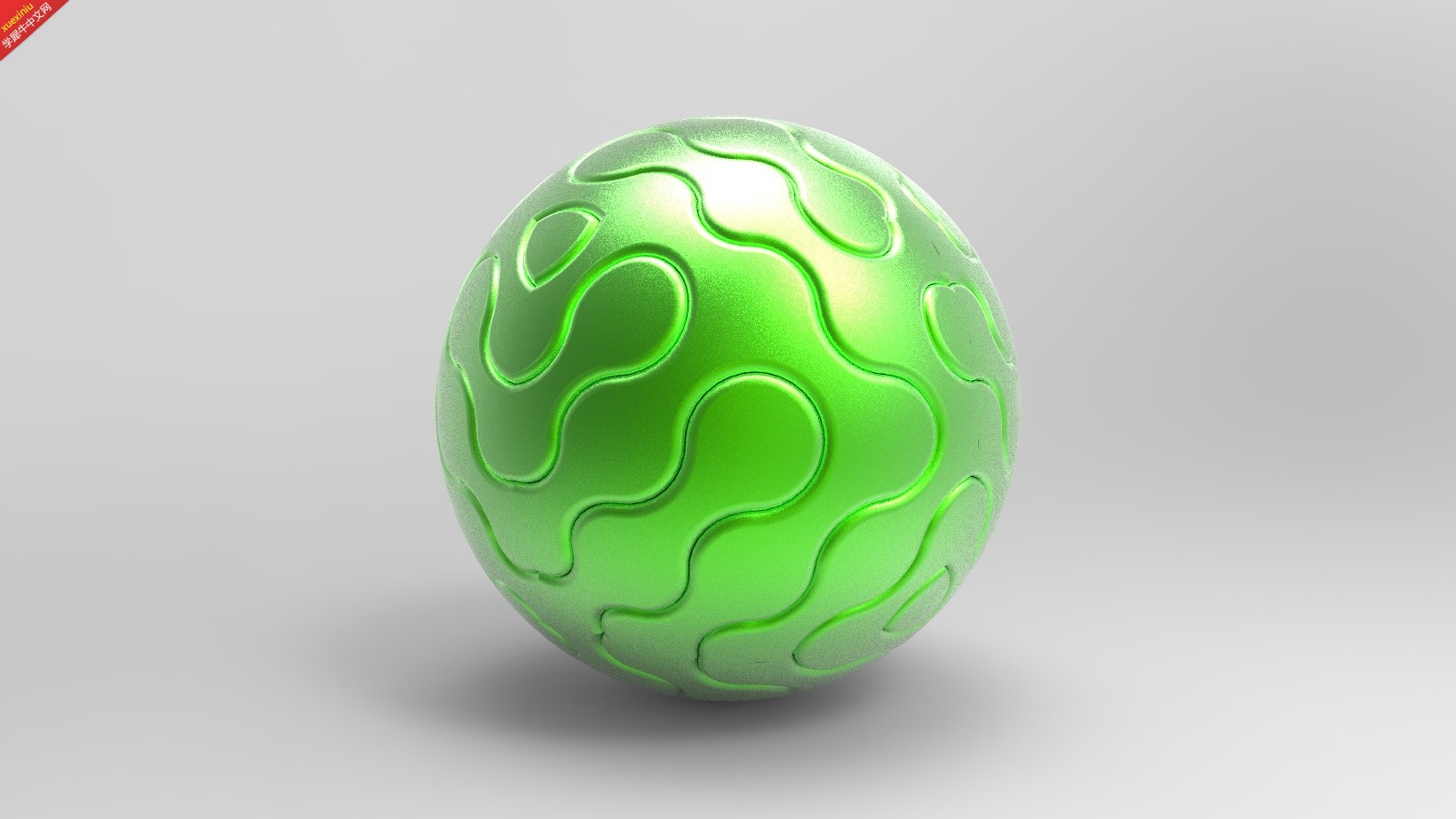

3）最后就是渲染。完成 untitled.38.jpg

个人只是尝试，在制作单元时没有完全按比例来，所以在球面上接合时有点点变形，稍后补上调整后的图

skylelee · | 发表于 2013-12-13 13:41:09

这个是凸楞面朝外的效果 untitled.40.jpg

skylelee · | 发表于 2013-12-13 13:41:57

这个是2个在一起的效果 untitled.39.jpg

skylelee · | 发表于 2013-12-13 13:44:48

这个只是个人的建模思路，如有雷同，纯属巧合！还有个思路还在尝试之中，不过这个是算是最简单的方法了！

skylelee · | 发表于 2013-12-13 13:47:13

sunsong321 发表于 2013-12-13 12:28

:)呵呵:handshake

skylelee · | 发表于 2013-12-13 13:47:48

venuan 发表于 2013-12-13 13:09
？没了~~~~~~~~~

不好意思，刚在吃盒饭，后面都继上了

skylelee · | 发表于 2013-12-13 14:34:53

直接流动到球面成这样子了 untitled.42.jpg

skylelee · | 发表于 2013-12-13 15:00:54

呵呵，总算接口比例均匀了很多，上图先 QQ截图20131213145908.jpg

skylelee · | 发表于 2013-12-13 15:21:03

skylelee · | 发表于 2013-12-13 15:40:31

试下双色

希望这个思路对大家有所帮助！欢迎留言！

wcwf · | 发表于 2013-12-13 18:19:44

如何将球体等分？

skylelee · | 发表于 2013-12-14 08:38:03

wcwf 发表于 2013-12-13 18:19
如何将球体等分？

映射正方体12条直线到球体表面

xiongxinghua · | 发表于 2013-12-14 11:58:36

skylelee 发表于 2013-12-14 08:38
映射正方体12条直线到球体表面

怎樣決定正文體的大小呢?

skylelee · | 发表于 2013-12-14 13:07:00

xiongxinghua 发表于 2013-12-14 11:58
怎樣決定正文體的大小呢?

正方体比球体大，球体比正方体大都无所谓啦，关键还是在球体表面生成映射曲线等分6个面

wcwf · | 发表于 2013-12-14 15:36:50

怎样调整比例，流动到曲面上变形了，就像你开始做的哪样.

skylelee · | 发表于 2013-12-14 15:44:28

wcwf 发表于 2013-12-14 15:36
怎样调整比例，流动到曲面上变形了，就像你开始做的哪样.

调整比例就是：一个单元对一个MESH，用顶点捕捉！刚开始我没有用捕捉随手做的！

skylelee · | 发表于 2013-12-14 15:45:59

skylelee 发表于 2013-12-14 15:44
调整比例就是：一个单元对一个MESH，用顶点捕捉！刚开始我没有用捕捉随手做的！ ...

至于流动到曲面上为什么变形了，这个我就无法解释了，我只知道犀牛有流动这个功能可用！

wcwf · | 发表于 2013-12-14 15:49:39

一个单元对一个MESH,是什么意思，能上个图吗？

skylelee · | 发表于 2013-12-14 21:27:31

本帖最后由 skylelee 于 2013-12-14 21:32 编辑

wcwf 发表于 2013-12-14 15:49
一个单元对一个MESH,是什么意思，能上个图吗？

左边是我所说的“单元”，右边是我所说的MESH（球体6分面后的曲面，我尝试用的是映射 QQ截图20131214212212.jpg

，当然还有很多比我的方法好和简单），
我所说的一个单元对一个MESH（就是1/16曲面了）也不知道你明白不，我也是初学，您是资深设计师，见笑了，不过能引起围观也只能这么回复了！还有很多方面要向前辈们学习交流！

skylelee · | 发表于 2013-12-14 21:29:49

skylelee 发表于 2013-12-14 21:27
左边是我所说的“单元”，右边是我所说的MESH（球体6分面后的曲面，我尝试用的是映射，当然还有很多比我 ...

精华授予了，也被取消了！！谢谢版主的鼓励！:)

skylelee · | 发表于 2013-12-14 21:31:15

wcwf 发表于 2013-12-14 15:49
一个单元对一个MESH,是什么意思，能上个图吗？

我一直想学VRAY，请教怎么安装VRAY到犀牛里面，敬请指点一二，谢谢先！

wcwf · | 发表于 2013-12-14 23:20:28

谢谢，楼主的指教。
1.你的解释我明白。
2.我也只是个初学者，“资深设计师”这级别只是每天签到得到的。
3.至于Vray我也不懂，安装后，也你像安装的一样材质是空白的。但单击右键可以添加材质跟其它属性。
有什么问题可以继续交流。

skylelee · | 发表于 2013-12-14 23:34:44

wcwf 发表于 2013-12-14 23:20
谢谢，楼主的指教。
1.你的解释我明白。
2.我也只是个初学者，“资深设计师”这级别只是每天签到得到的。

请教我安装VRAY1.5 FOR RHINO 5时，弹出这个窗口是什么原因，总是安装不上，连网，断网我都有尝试过五六次，都提示C盘错误。

wcwf · | 发表于 2013-12-15 00:03:15

本帖最后由 wcwf 于 2013-12-15 00:04 编辑

http://www.xuexiniu.com/thread-50854-1-3.html

不知道这个能不能帮到你。
我的是win7系统，rhino 4 sr9 vray 1.50 22564 版本,之前也装过rhino 5 因为打开速度比4慢，就卸了。如果需要安装文件，我可以上传。
