    如何在双曲面上做需要表皮

    发布于 2014-3-11 0 点赞 17 评论 64 浏览

    Rhino建筑课程答疑交流区 如何

    lianin

    收听TA
    本帖最后由 lianin 于 2014-3-11 18:03 编辑

    00.3dm (612.85 KB, 下载次数: 1)
    转播
    17 点击回复 0 点击点赞 0 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    wyx10022 | 网校特聘讲师 | 发表于 2014-3-12 09:10:08
    可以直接在曲面上嵌面的……
    lunchbox和weavebird都有强大的直接嵌面功能
    0 回复

    举报

    lianin · 发表于 2014-3-12 10:32 点评

    那请老师回答下那个展开面的问题，如何可以成直边？
    lianin | 设计助理 | 发表于 2014-3-12 10:32:22
    wyx10022 发表于 2014-3-12 09:10
    可以直接在曲面上嵌面的……
    lunchbox和weavebird都有强大的直接嵌面功能

    那请老师回答下那个展开面的问题，如何可以成直边？
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2014-3-12 10:52:04
    本帖最后由 wyx10022 于 2014-3-12 10:53 编辑

    我看过模型了，如果强行展开直边，那么展开的曲面就变形了，就不是原来的曲面了
    还是建议直接在曲面上嵌面
    0 回复

    举报

    lianin · 发表于 2014-3-12 11:41 点评

    当然，如果王老师您忙的话，我也可以理解。

    lianin · 发表于 2014-3-12 11:37 点评

    王老师，可否加你个QQ（我1034519399），今天两点之前要解决这类似问题，诚望得到帮助。如有必要，后续时间我会报您的其它课程。
    lianin | 设计助理 | 发表于 2014-3-12 11:37:41
    wyx10022 发表于 2014-3-12 10:52
    我看过模型了，如果强行展开直边，那么展开的曲面就变形了，就不是原来的曲面了
    还是建议直接在曲面上嵌面
    ...

    王老师，可否加你个QQ（我1034519399），今天两点之前要解决这类似问题，诚望得到帮助。如有必要，后续时间我会报您的其它课程。
    0 回复

    举报

    lianin | 设计助理 | 发表于 2014-3-12 11:41:39
    wyx10022 发表于 2014-3-12 10:52
    我看过模型了，如果强行展开直边，那么展开的曲面就变形了，就不是原来的曲面了
    还是建议直接在曲面上嵌面
    ...

    当然，如果王老师您忙的话，我也可以理解。:)
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2014-3-12 12:34:11
    目前确实很忙，见谅……
    如果已经工作的话，可以跟公司反映，由公司给大家报名课程

    实际项目的模型优化是一项综合应用的技术，不是短时间可以解决的
    0 回复

    举报

    lianin · 发表于 2014-3-12 13:36 点评

    嗯嗯！老师，我在有最后一个小请求，您可否给我简单举个例子，告诉我luchbox和wb的嵌面方法。目前，我做了个单元表皮，（最后多个单元阵列），您说的嵌面，是否是把做好的这个单元面嵌到曲面上？多谢！！
    lianin | 设计助理 | 发表于 2014-3-12 13:36:05
    wyx10022 发表于 2014-3-12 12:34
    目前确实很忙，见谅……
    如果已经工作的话，可以跟公司反映，由公司给大家报名课程

    嗯嗯！老师，我在有最后一个小请求，您可否给我简单举个例子，告诉我luchbox和wb的嵌面方法。目前，我做了个单元表皮，（最后多个单元阵列），您说的嵌面，是否是把做好的这个单元面嵌到曲面上？多谢！！
    0 回复

    举报

    lianin · 发表于 2014-3-12 13:36 点评

    就这个怎么做到？太麻烦您的话就算了
    lianin | 设计助理 | 发表于 2014-3-12 13:36:58
    lianin 发表于 2014-3-12 13:36
    嗯嗯！老师，我在有最后一个小请求，您可否给我简单举个例子，告诉我luchbox和wb的嵌面方法。目前，我做 ...

    就这个怎么做到？太麻烦您的话就算了
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2014-3-12 14:55:32
    试试lunchbox三角嵌面吧
    《grasshopper入门晋级手册》中也有讲解
    未标题-1 拷贝.jpg
    0 回复

    举报

    lianin · 发表于 2014-3-12 21:25 点评

    非常不好意思，又回复您。 老师您这个命令我知道，但是这个貌似只是调节U\V的数量，而不是特定的尺寸。 如针对下图，我需要把曲面平板化（四点共面），要求每单元的尺寸是3600*3300，这样的话，lunchbox可否调节出
    lianin | 设计助理 | 发表于 2014-3-12 21:25:01
    wyx10022 发表于 2014-3-12 14:55
    试试lunchbox三角嵌面吧
    《grasshopper入门晋级手册》中也有讲解

    非常不好意思，又回复您。

    老师您这个命令我知道，但是这个貌似只是调节U\V的数量，而不是特定的尺寸。

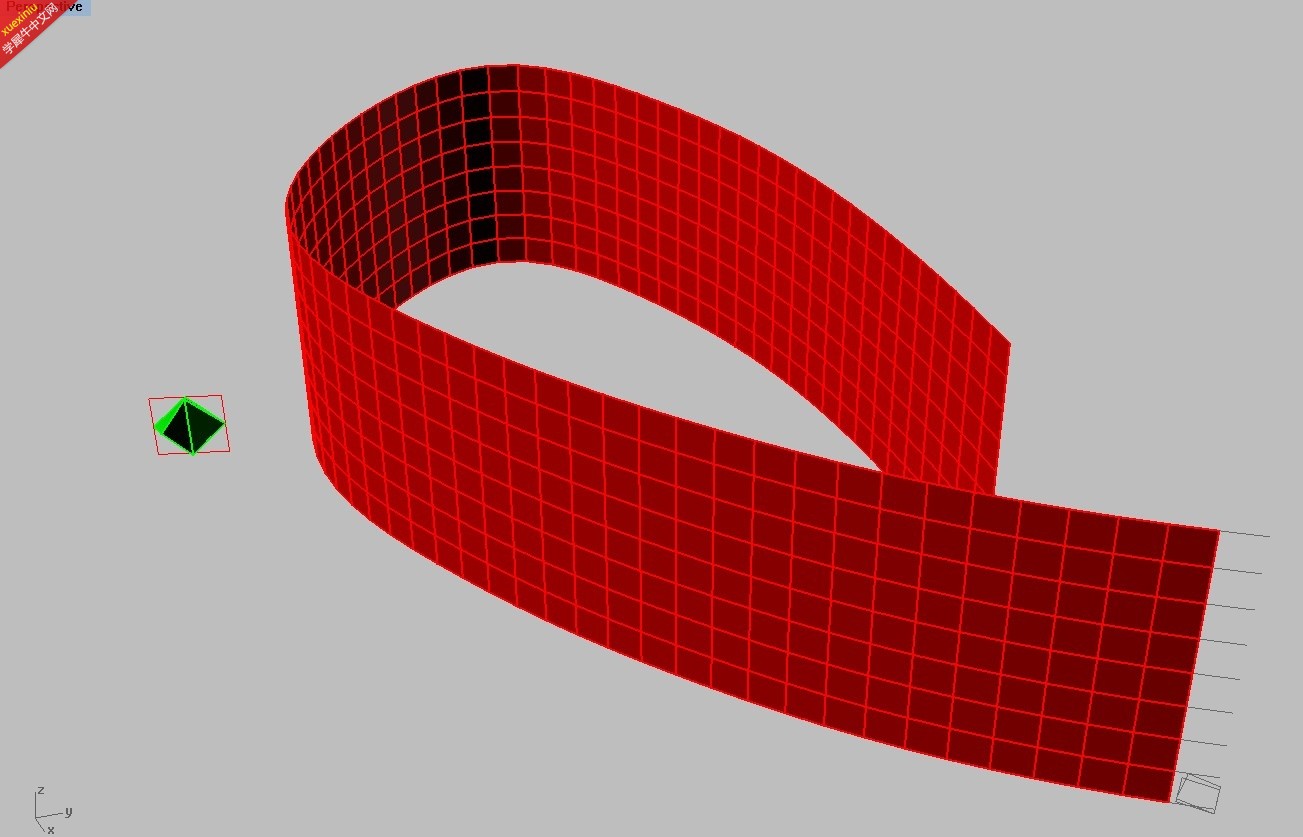

    如针对下图，我需要把曲面平板化（四点共面），要求每单元的尺寸是3600*3300，这样的话，lunchbox可否调节出来？


    另我今天请教的主要问题是 把先前做好的单元表皮（上图绿色部分）如何通过grasshopper附到分割好的曲面上？

    绝对要求 尺寸规格不能变，这样方便施工。

    另若可容许少量有变动，怎么通过gh做到？   （之前的笨办法是展开面而后再附回去）

    另外，真对这些准确施工案列，您可以告诉我网校哪部分教程有精讲？等把这个项目忙完后，好跟单位商量去网校学习了解。

    附上犀牛文件 非常抱歉，打搅。 00.3dm (2.53 MB, 下载次数: 0)
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2014-3-13 08:46:27
    这个可以用按距离等分曲线运算器实现

    网校精华帖有个近似面积等分的帖，可以参考下
    0 回复

    举报

    lianin · 发表于 2014-4-1 15:08 点评

    王sir，kr，我来了。期待解决掉贴合施工的难题！
    lianin | 设计助理 | 发表于 2014-4-1 15:08:05
    wyx10022 发表于 2014-3-13 08:46
    这个可以用按距离等分曲线运算器实现

    网校精华帖有个近似面积等分的帖，可以参考下 ...

    王sir，kr，我来了。期待解决掉贴合施工的难题！
    0 回复

    举报

    wyx10022 · 发表于 2014-4-1 15:29 点评

    加油!
    wyx10022 | 网校特聘讲师 | 发表于 2014-4-1 15:29:17
    lianin 发表于 2014-4-1 15:08
    王sir，kr，我来了。期待解决掉贴合施工的难题！

    加油!
    0 回复

    举报

    lianin · 发表于 2014-4-2 11:50 点评

    王sir，问你一个帖子地址，之前论坛有人发了个国外一学校一个班级用个什么高端打印机做的一些参数化实例的帖子在哪？刚找了没找到。谢谢
    lianin | 设计助理 | 发表于 2014-4-2 11:50:02
    wyx10022 发表于 2014-4-1 15:29
    加油!

    王sir，问你一个帖子地址，之前论坛有人发了个国外一学校一个班级用个什么高端打印机做的一些参数化实例的帖子在哪？刚找了没找到。谢谢
    0 回复

    举报

    wyx10022 · 发表于 2014-4-2 12:24 点评

    我似乎设置精华帖了，外部论坛
    wyx10022 | 网校特聘讲师 | 发表于 2014-4-2 12:24:20
    lianin 发表于 2014-4-2 11:50
    王sir，问你一个帖子地址，之前论坛有人发了个国外一学校一个班级用个什么高端打印机做的一些参数化实例 ...

    我似乎设置精华帖了，外部论坛
    0 回复

    举报

    lianin · 发表于 2014-4-2 18:11 点评

    找了，没找到
    lianin | 设计助理 | 发表于 2014-4-2 18:11:38
    wyx10022 发表于 2014-4-2 12:24
    我似乎设置精华帖了，外部论坛

    找了，没找到:'(
    0 回复

    举报

    wyx10022 · 发表于 2014-4-2 18:29 点评

    似乎是ZNAKE的帖子
    wyx10022 | 网校特聘讲师 | 发表于 2014-4-2 18:29:09
    lianin 发表于 2014-4-2 18:11
    找了，没找到

    似乎是ZNAKE的帖子
