扎哈香奈儿艺术馆表皮黑色分割线渲染制作

发布于 2014-3-29 12 点赞 51 评论 30889 浏览

香奈儿.jpg 渲染效果说明:这些线条不是在犀牛中套圆管的,而是制作了一个jpg贴图,然后通过犀牛中的贴图调整工具调整的。具体做法如下
1:这是香奈儿的屋顶平面图,我们发现所有分割线都是交于一点的,于是我们在犀牛中可以用环形阵列得到下面这些线。
图像 104.png
2:选中这些线,导出为dwg文件,然后我们到AI中制作贴图
图像 106.png    将导出的dwg文件直接拖到AI中选“缩放以适合画板”得到

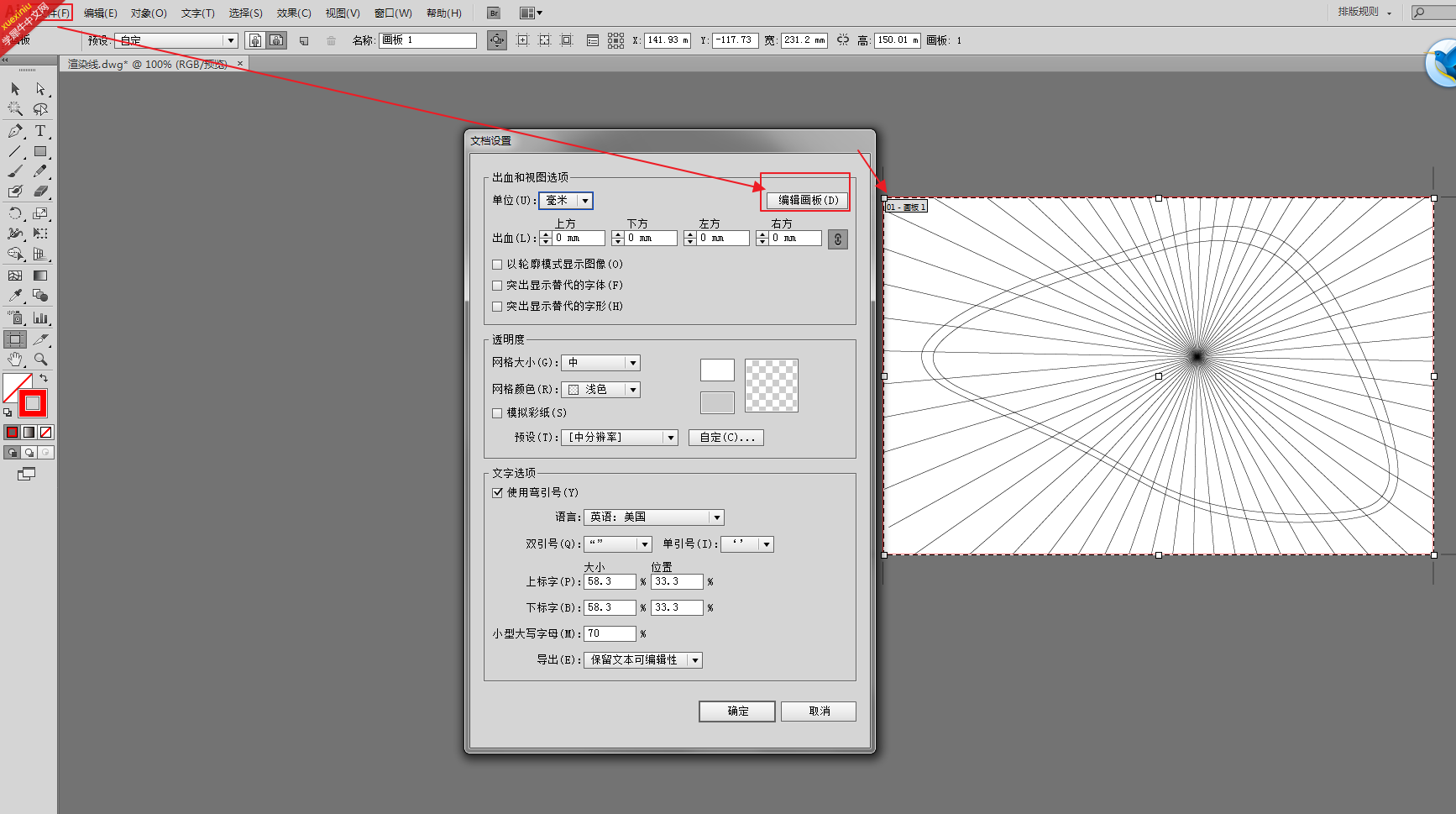

3:AI中调一下线的粗细和颜色,用剪切蒙版去掉多余的线,然后通过“文件”——“文档设置”调整画板以适合我们前面画的矩形框。 图像 109.png

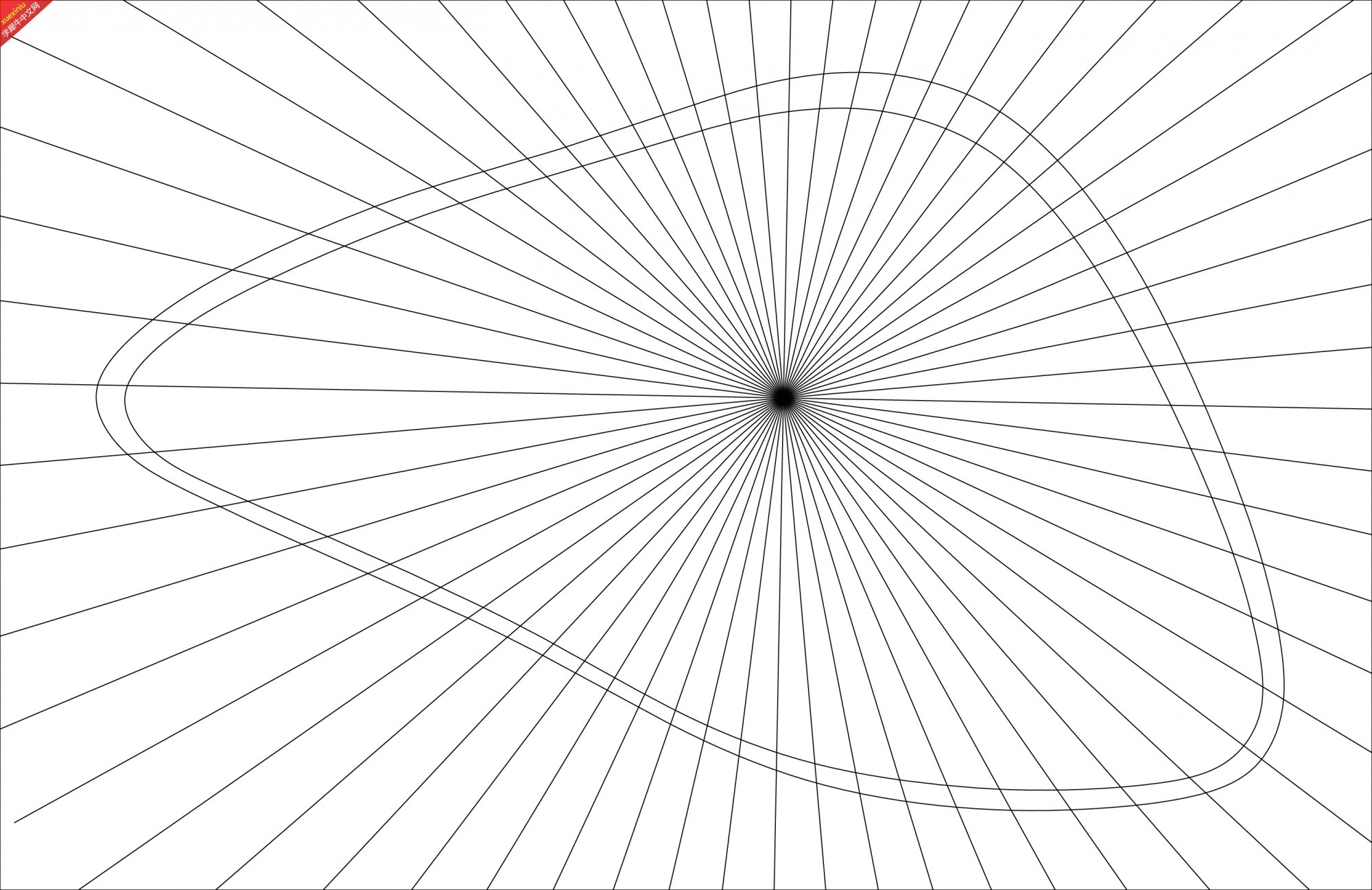

4:最后导出为jpg图片,最终贴图如下

5:回到犀牛中进行贴图,如图

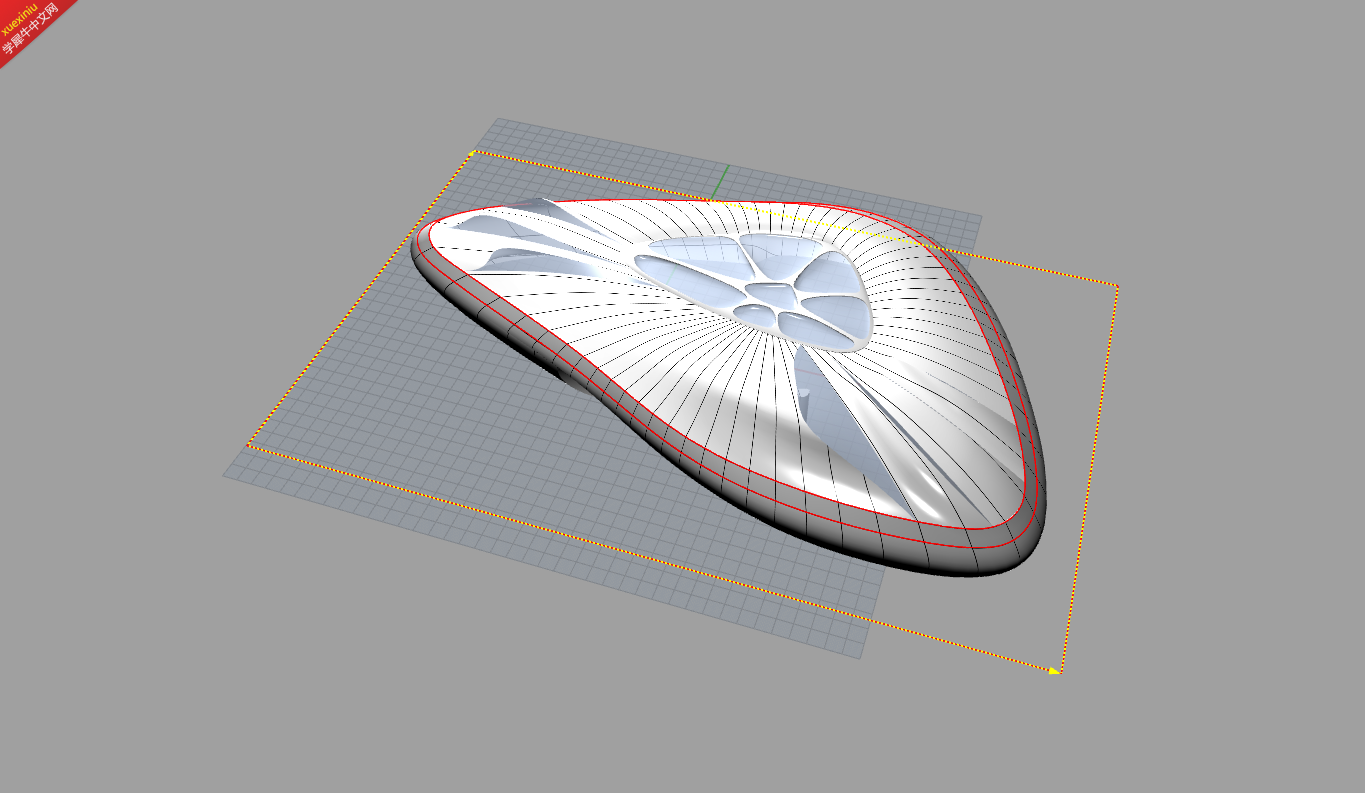

图像 111.png 指定先前定位的矩形的两角点 图像 113.png 空格确定。

6:贴好得到以下效果
图像 115.png
7:最后表皮调个菲涅尔反射(IOR调到3)渲染最终如图
