图案色阶筛选

老师有麻烦您了，请问下怎么根据图片的色阶筛选呢？ 我筛选出这种在继续细分色阶。就没效果了，有没有更好的办法呢？

我记得你是按长条筛选吧？怎么又变成色阶筛选呢？把你之前画的细长条放上去，取边框，用curve 菜单 analysis子菜单最后points in curves判定

image sampler仅仅输出数值，不是点，而筛选的对象是点

wyx10022 发表于 2014-5-29 15:10
我记得你是按长条筛选吧？怎么又变成色阶筛选呢？把你之前画的细长条放上去，取边框，用curve 菜单 analysi ...

我需要先把这个做个模块，用模块拼成图案，再在筛选的模块里做，确保每个模块的圆的大小是相同的，:'(

额，圆大小相同好控制，只需输入一个半径即可
右键image sampler，有多种过滤方式，这个案例按黑白方式比较合理

wyx10022 发表于 2014-5-29 15:20
额，圆大小相同好控制，只需输入一个半径即可
右键image sampler，有多种过滤方式，这个案例按黑白方式比较 ...

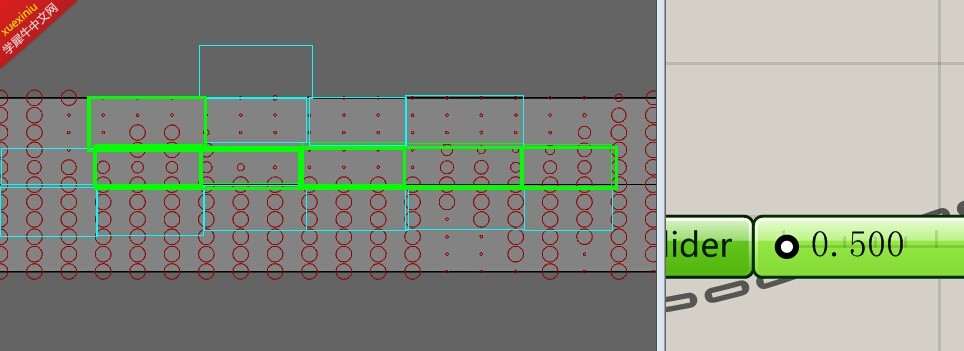

组成图案的时候，我就想让这个边界的点｛绿色方格里的园}是一样大的（不管大圆还是小圆，只要一样大，就好加工）,以一种模块的形式拼出来，要不老师说造价高:Q，所以我想先拼出格子，再在不同的格子里做圆，不知道老师能懂吗:(

_____P 发表于 2014-5-29 15:35
组成图案的时候，我就想让这个边界的点｛绿色方格里的园}是一样大的（不管大圆还是小圆，只要一样大，就 ...

跟俄罗斯方块一样，先拼出形状，再在形状里做圆

哦，就是把数据归类，需要用到连续区间……consecutive domain，做数据判定，先自己试试？

wyx10022 发表于 2014-5-29 16:20
哦，就是把数据归类，需要用到连续区间……consecutive domain，做数据判定，先自己试试？ ...

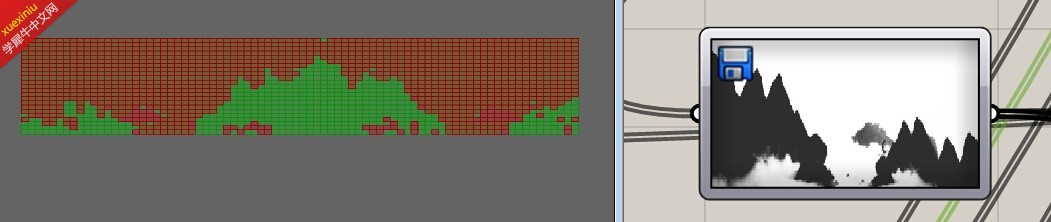

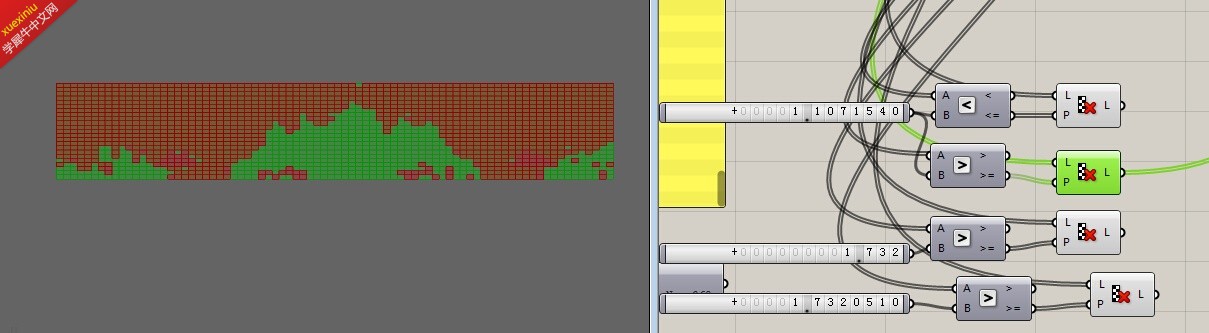

是这个半径吗？ ，我是这样做的 但是红框里的数据不知道该怎么调节就是这个色阶，（我随便找的）

_____P 发表于 2014-5-29 16:46
是这个半径吗？，我是这样做的但是红框里的数据不知道该怎么调节就是这个色阶，（我随便找的）
...

只要一块板上的圆一样大就没问题了

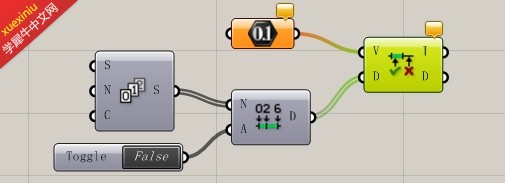

我之前的建议是下图方法，属于高级课程内容，就提示到这里了

wyx10022 发表于 2014-5-29 16:20
哦，就是把数据归类，需要用到连续区间……consecutive domain，做数据判定，先自己试试？ ...

老师这个命令要怎么跟我的数据连接的？能麻烦老师给做个师范吗？不胜感激啊

我楼上已经演示了，连续区间的N端应该给数字，series
输出的I端应该给P端
