在曲面上建立拔模斜度模型

发布于 2014-6-7 0 点赞 3 评论 556 浏览

Rhino工业设计课程答疑区其他拔模斜度

深圳市设计助理

收听TA

老师，这个问题困扰了我很久，因为我做的模型是直接做出来生产的，所有的拉伸都需要做4-10个度的斜度。但如果在一个曲面上做拔模斜度拉伸就会出现破面残缺等情况，虽然用曲面偏移工具能做出很完美的模型，但斜度不符合生产要求。假如用双轨扫掠或者放样来做也是有很多问题出现。老师，帮帮忙，这个问题怎么解决，思路可以从哪方面下手？万分感谢！！

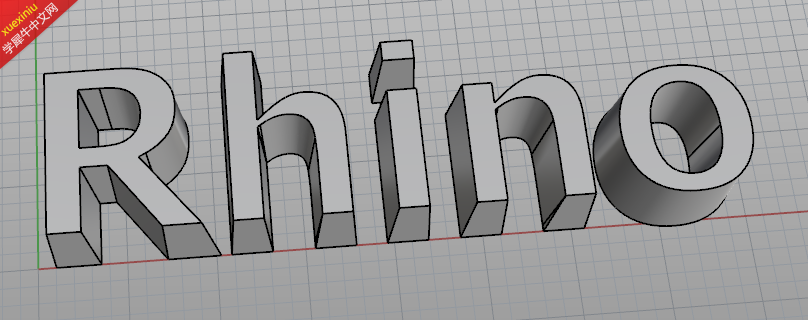

正常的拔模斜度不会出现破面

正常的拔模斜度不会出现破面

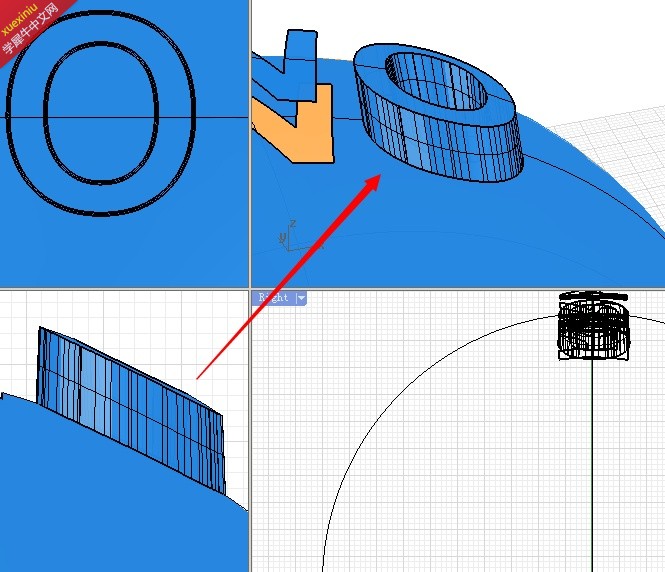

在曲面上建立则会出现这种情况

在曲面上建立则会出现这种情况

我使用的工具是“挤出曲面成锥状”

我使用的工具是“挤出曲面成锥状”

参与人数 1	大洋 +1	收起理由
可乐哒	+ 1

查看全部评分

3 点击回复 0 点击点赞 0 点击收藏

精彩回复

文明上网理性发言、请文明用语

苏浪 | 设计总监 | 发表于 2014-6-7 18:29:46

目前偏角度脱模的问题我目前不能确切的回答你
如果是偏移曲线放样边沿的话，角度不是统一的

0 回复

明心见志 | 设计助理 | 发表于 2014-6-8 13:24:23

拔模斜度的斜度是向中间靠拢的，像梯形一样的，这样向一边偏移的生产工艺不仅做出来的产品不能达到想要的效果，而且瑕疵产品的比例会很高。所以这个问题我觉得犀牛能够好好改善就好了。。。抑或是还会有更好的办法做。

0 回复

isms_cTFw3C5W | 实习生 | 发表于 2024-8-18 01:36:34

你好请问你解决了吗

0 回复
