关于GECO辅助立面设计的问题

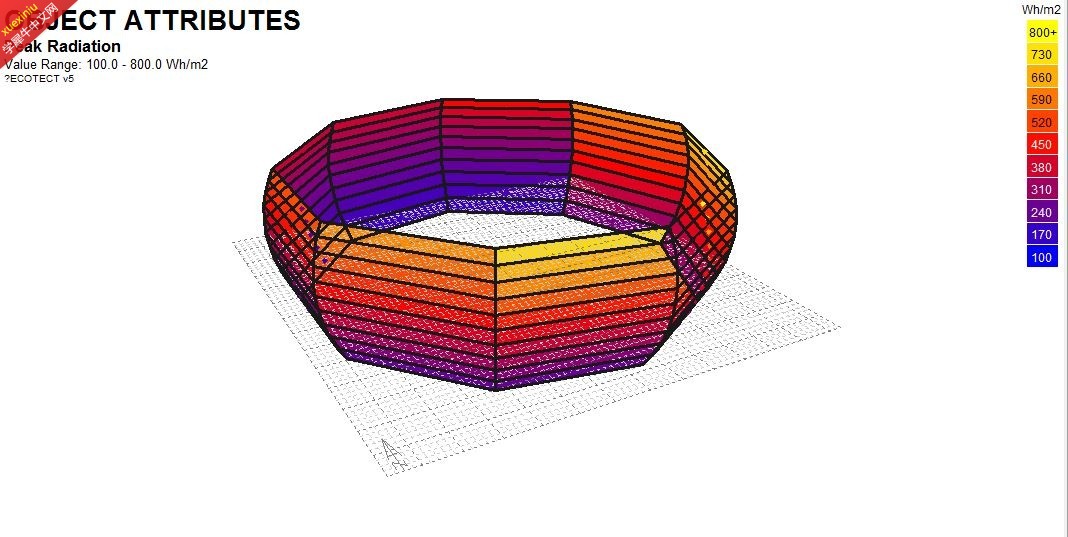

  我们最近在做体育馆作业，关于表皮我有一个想法。利用GECO将体育馆立面调用进ecotect分析辐射，然后用辐射分析的颜色图反馈回犀牛，然后将立体的图铺开到平面上，用颜色图干扰立面开洞大小，然后再曲面流动回去，从而均衡控制建筑的整体辐射量。    现在遇到的问题是，由GECO导入到犀牛的带颜色的面是破碎的网格面，无法铺成一张平面。请问老师有没有什么好的方法能有所帮助？

可以考虑将颜色转换成RGB数据，再通过不同数据规律控制开窗大小。

weizhilin 发表于 2014-6-18 14:33
可以考虑将颜色转换成RGB数据，再通过不同数据规律控制开窗大小。

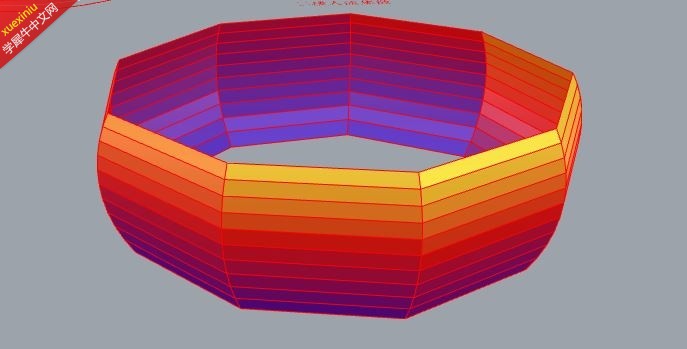

额谢谢！  我的颜色问题处理了，但是得到的这个带颜色的环形无法铺平成平面，我也就没法做开洞处理了。   GH的图片干扰能直接干扰这个圆环形状而不铺平吗？

关于展开曲面 可以考虑Smash 或者unrollsrf 命令

可以尝试直接干扰圆环。
