表皮流动到曲面接缝处无法闭合，是什么原因呢

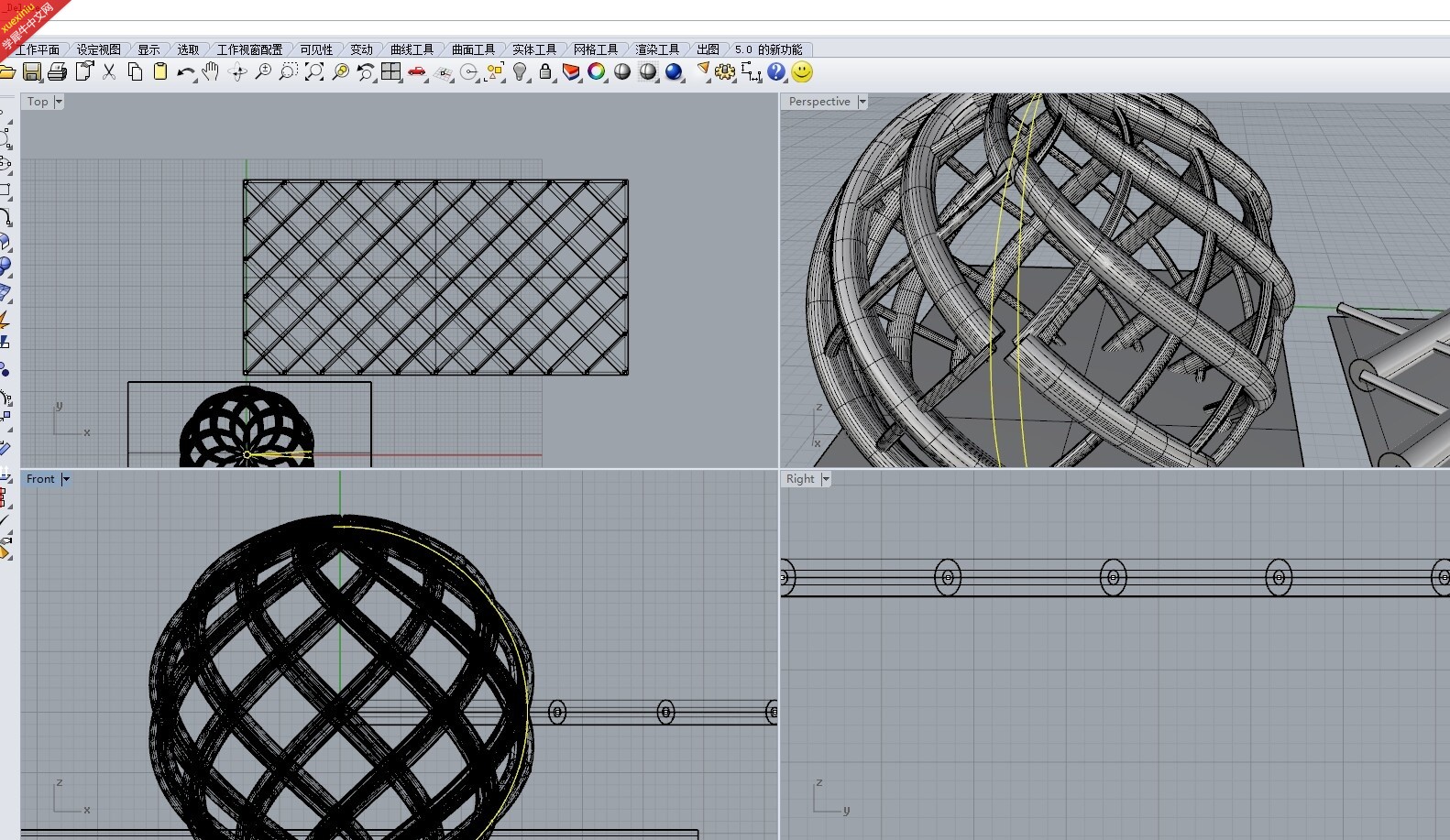

想请教下，我建的模型表皮流动到曲面，接缝处总是有问题，无法闭合，是什么原因呢？应该怎么解决呢？初学者，谢谢各位大神~

参与人数 1	大洋 +1	收起理由
amychang102	+ 1	剛好也遇到這個問題謝謝解答~.

查看全部评分

吴了个邪 · | 发表于 2014-12-29 14:43:35

wuli 发表于 2014-10-12 21:34
主要是由于表皮左右不对称，镜像一下看看，如果线条有连续性就可以了，特别注意不要在对角点就开始拉直线 ...

不是很明白我下载了你的那个犀牛源文件但是看了下但是还是不明白我用上面的那个建立圆管流动结果接缝不好，但是下面那个可以，但是下面那个排线左右明显是接不上的啊这是为什么啊

vixy5906 · | 发表于 2014-8-28 15:38:20

本帖最后由 vixy5906 于 2014-8-28 15:51 编辑

create uv curve “创建uv 曲线”？是这样理解么？这是哪个工具呢？求截图！
是“重建曲面”工具么？
——————————————————————
重建曲面是为了把球体分成若干个小块，然后根据小块的多少，再进行花纹的绘制吧？是这样么？

　这两个重建曲面的节数是不一样的

kelvinliang_215 · | 发表于 2014-8-14 10:26:41

wuli 发表于 2014-8-13 20:15
可以稍稍讲的再仔细些吗？万分感谢

你排线的时候，先把圆球执行一次create uv curve，得到一个矩形，在这个矩形里排列平面线，注意，你排列完成后分别以矩形的长边中线和短边中线做镜像，看看左右是否对称，上下是否对称。能明白吗？

Jaki · | 发表于 2014-8-11 09:51:48

你这曲面流动，用的那个工具啊

kelvinliang_215 · | 发表于 2014-8-11 11:25:23

麻烦你传一下3dm档案上来，大家可以试验解决

kwaiken · | 发表于 2014-8-11 23:17:58

我也是新手，估计是你的uv展开面没搞好，应该是没问题的。我做过几次都成功了

wuli · | 发表于 2014-8-13 13:30:44

kwaiken 发表于 2014-8-11 23:17
我也是新手，估计是你的uv展开面没搞好，应该是没问题的。我做过几次都成功了 ...

我是直接用的建立UV曲线命令展开的，然后画直线套圆管，还可以用其它方式展开吗？

wuli · | 发表于 2014-8-13 13:33:46

Jaki 发表于 2014-8-11 09:51
你这曲面流动，用的那个工具啊

沿着曲面流动工具，矩形阵列下面那一个

wuli · | 发表于 2014-8-13 13:41:50

kelvinliang_215 发表于 2014-8-11 11:25
麻烦你传一下3dm档案上来，大家可以试验解决

我试着用别的方法衔接了下，但是看起来不和谐，接缝处仍然有问题。

wuli · | 发表于 2014-8-13 13:44:07

kelvinliang_215 发表于 2014-8-11 11:25
麻烦你传一下3dm档案上来，大家可以试验解决

这个是文件

kelvinliang_215 · | 发表于 2014-8-13 16:17:48

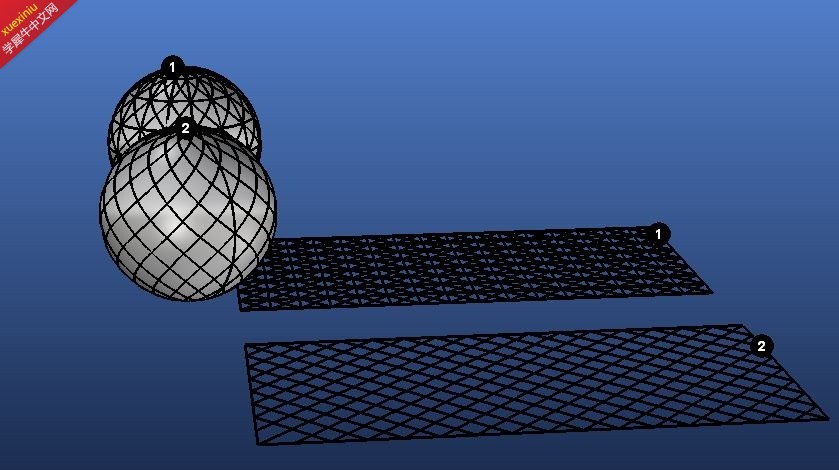

要使得你流动或者apply UV curve后的线保持首尾连续，就要在平面布线的时候考虑到，以何种角度和方式去排列平面线。看附件。

wuli · | 发表于 2014-8-13 20:15:03

kelvinliang_215 发表于 2014-8-13 16:17
要使得你流动或者apply UV curve后的线保持首尾连续，就要在平面布线的时候考虑到，以何种角度和方式去排列 ...

可以稍稍讲的再仔细些吗？万分感谢

kwaiken · | 发表于 2014-8-16 00:05:51

wuli 发表于 2014-8-13 13:30
我是直接用的建立UV曲线命令展开的，然后画直线套圆管，还可以用其它方式展开吗？ ...

我也是的呀

wuli · | 发表于 2014-8-16 21:35:01

kelvinliang_215 发表于 2014-8-14 10:26
你排线的时候，先把圆球执行一次create uv curve，得到一个矩形，在这个矩形里排列平面线，注意，你排列 ...

搞定了，谢谢！

阻击手 · | 发表于 2014-8-23 15:32:04

支持一下！

216qiang · | 发表于 2014-8-23 16:43:15

wuli 发表于 2014-8-13 13:41
我试着用别的方法衔接了下，但是看起来不和谐，接缝处仍然有问题。

你这曲面流动，用的那个工具啊

P-rogressing · | 发表于 2014-8-25 14:11:31

wuli 发表于 2014-8-16 21:35
搞定了，谢谢！

楼主，麻烦说下怎么解决的，我调整了接缝线还是不行

tonywhite · | 发表于 2014-8-26 15:03:40

就是你的这个东西在平面时候没有进行连续性修改，都是菱形左右上下对边上的对应点要水平或者垂直，不行的话就要调尺寸，直到左右上下对应点都是对称的。

Jaki · | 发表于 2014-9-17 17:04:13

wuli 发表于 2014-8-13 13:33
沿着曲面流动工具，矩形阵列下面那一个

谢谢，感觉挺有用的，

selery1818 · | 发表于 2014-9-23 23:15:11

居然还可以这样。。。很巧妙的思路啊

zlf0515 · | 发表于 2014-9-24 16:45:38

不错学习了

wuli · | 发表于 2014-10-12 21:34:46

kwaiken 发表于 2014-8-16 00:05
我也是的呀

主要是由于表皮左右不对称，镜像一下看看，如果线条有连续性就可以了，特别注意不要在对角点就开始拉直线。

阻击手 · | 发表于 2014-12-19 09:48:46

支持一下！

uusey · | 发表于 2014-12-27 08:52:09

我更白痴了，都不知道在说什么

252398371@qq.co · | 发表于 2015-1-12 19:58:47

这个流动要做到精确还是要和SURFACE的UV线有关系要么就在展开面上把线画的比较精细要么就用GH吧

a995851916 · | 发表于 2015-1-12 20:01:59

你遮住干嘛？

Rowling宁 · | 发表于 2015-3-18 14:36:24

支持一下

ellison_2012 · | 发表于 2015-3-18 16:47:58

一键搞定！[s:183][s:164] 左键出线框排线右键到曲面

jukes · | 发表于 2015-3-30 11:12:56

uv命令用右键就好了，放完再成管
