分享高尔夫球的PYTHON练习

分享高尔夫球的PYTHON练习，请筑梦NARUTO等高手指教


代码如下

1. import rhinoscriptsyntax as rs

2. import math

3. def golfBall():

4. sphere_radius = 21

5. sphere1 = rs.AddSphere([0,0,0], sphere_radius)

6.

7. circle_radius = 1.95

8. vertical_count = int( (math.pi*sphere_radius)/(2*circle_radius) )

9.

10. phi = -0.5*math.pi

11. phi_step = math.pi/vertical_count

12. totalCount = 0

13. realCount = 0

14.

15. r2 = 4

16. while phi<=0.5*math.pi:

17.   horizontal_count = int( (2*math.pi*math.cos(phi)*sphere_radius)/(2*circle_radius) )

18.   if horizontal_count==0: horizontal_count=1

19.   theta = 0

20.   theta_step = 2*math.pi/horizontal_count

21.   while theta<2*math.pi-1e-8:

22.    offset = sphere_radius + r2 - 0.4

23.    real_center = (offset*math.cos(theta)*math.cos(phi),

24.     offset*math.sin(theta)*math.cos(phi), offset*math.sin(phi))

25.    tempSphere = rs.AddSphere(real_center, r2)

26.

27.    tempSphere = rs.BooleanDifference(sphere1, tempSphere)

28.    if tempSphere!=None:

29.        sphere1 = tempSphere

30.        realCount+=1

31.

32.    totalCount+=1

33.    theta += theta_step

34.   phi += phi_step

35.

36. print "Total count is ", totalCount, " Real count is ", realCount

37.

38. if __name__=="__main__":

39.     rs.EnableRedraw(False)

40.     golfBall()

41.     rs.EnableRedraw(True)

复制代码

鼓励代码研究！

做的不错啊,学习学习

谢谢，其中有一个问题，按照标准的高尔夫球规定，球体上有 336 个凹洞, 每个洞的平均直径≤5毫米，深度约为0.25毫米，我取的直径为4mm，使用深度为0.25mm时，有几个点总是与球体无法切割，但从数学上应该是可以切到的

是不是AddSphere生成的球体不是标准球体，但我用曲率分析看了一下，各个视图上的投影应该是标准圆。

各位可以试一下，
r2 = 4
offset = sphere_radius + r2 - 0.4
改为
r2 = 5
offset = sphere_radius + r2 - 0.25

wwwtiger 发表于 2014-9-4 16:58
谢谢，其中有一个问题，按照标准的高尔夫球规定，球体上有 336 个凹洞, 每个洞的平均直径≤5毫米，深度约为 ...

可能与你使用了int函数有关系

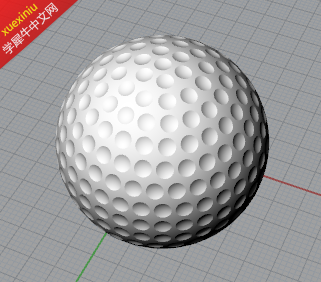

像不像？

筑梦NARUTO 发表于 2014-9-4 19:44
可能与你使用了int函数有关系

但是INT只是影响了行数和列数，并没有影响坐标值啊

toplay 发表于 2014-9-4 22:32
像不像？

对，就是这个效果，是圆本身的问题，还是坐标计算的问题？百思不得其解

在r2 = 5  offset = sphere_radius + r2 - 0.25 的条件下，在代码中记录了一下不能相交的位置，发现它们的球体中心距离[0, 0, 0]约为25.75，半径为5，应该能与中心为[0, 0, 0]，半径21的球体相交，可见坐标位置计算应该没有问题，只能怀疑球体本身的问题了。
Theta is  3.04639287621 Phi is  0.0 Center is  (-25.633402006256929, 2.447693115082686, 0.0) Radius is  5
Theta is  3.23679243097 Phi is  0.0 Center is  (-25.633402006256926, -2.4476931150827257, 0.0) Radius is  5
Theta is  2.85599332145 Phi is  0.196349540849 Center is  (-24.232207068164175, 7.115217977581336, 5.023575791915302) Radius is  5
Theta is  3.04639287621 Phi is  0.196349540849 Center is  (-25.140863374395433, 2.400661378217429, 5.023575791915302) Radius is  5
Total count is  337  Real count is  333

终于找到元凶了，这是不是RHINO的一个BUG， 版本 5 SR2 (5.2.30328.21415, 2013/3/28) 教育版
请各位帮忙试一试

import rhinoscriptsyntax as rs
import math

sphere_radius = 21
sphere1 = rs.AddSphere([0,0,0], sphere_radius)

r2 = 5
sphere_s = rs.AddSphere([-24.706944070573311, 7.254613338666803, 0.0], r2)

sphere1 = rs.BooleanDifference(sphere1, sphere_s)

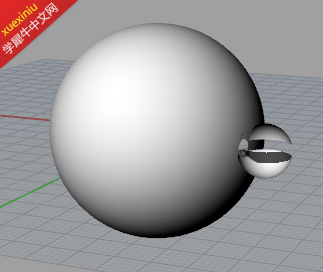

我得到的结果是这样的

wwwtiger 发表于 2014-9-5 12:58
终于找到元凶了，这是不是RHINO的一个BUG， 版本 5 SR2 (5.2.30328.21415, 2013/3/28) 教育版
请各位帮忙 ...

应该是你的小球布尔运算的接触面太小了，导致出错了，你把球往X正方形移动点或者小球的半径大点就没有问题了

筑梦NARUTO 发表于 2014-9-6 01:43
应该是你的小球布尔运算的接触面太小了，导致出错了，你把球往X正方形移动点或者小球的半径大点就没有问题 ...

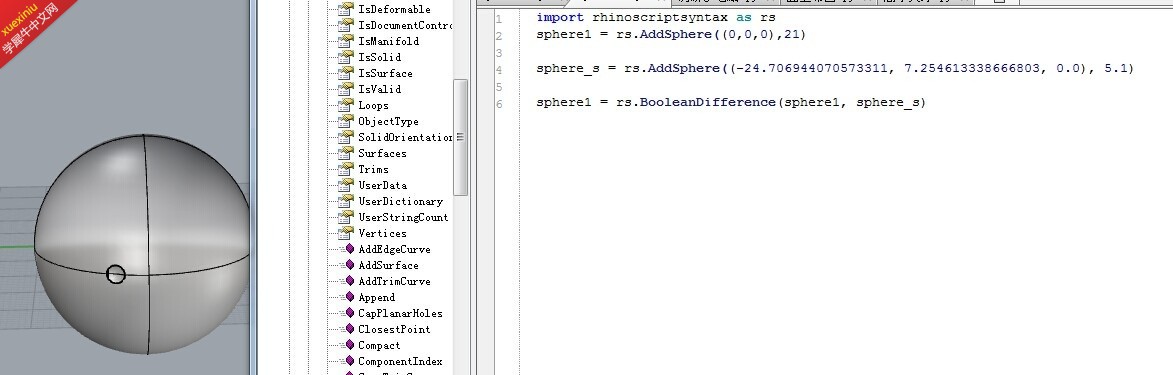

像这样

筑梦NARUTO 发表于 2014-9-6 01:48
像这样

半径设置成5.01都可以做到

import rhinoscriptsyntax as rs
sphere1 = rs.AddSphere((0,0,0),21)
center = (-24.706944070573311,7.254613338666803,0.0)
sphere_s = rs.AddSphere([round(i,3) for i in center], 5.0)
sphere1 = rs.BooleanDifference(sphere1, sphere_s)

筑梦NARUTO 发表于 2014-9-6 02:16
import rhinoscriptsyntax as rs
sphere1 = rs.AddSphere((0,0,0),21)
center = (-24.706944070573311,7.25 ...

这样也可以，四舍五入下

筑梦NARUTO 发表于 2014-9-6 02:16
这样也可以，四舍五入下

对，我最后就是用round到小数点后2位就可以了，但是该点的坐标不四舍五入也是正确的，而且其它点即使不进行四舍五入也可以正常切割，所以我还是觉得这是RHINO底层函数的一个BUG

wwwtiger 发表于 2014-9-6 08:32
对，我最后就是用round到小数点后2位就可以了，但是该点的坐标不四舍五入也是正确的，而且其它点即使不进 ...

应该是犀牛中布尔运算的精度问题，昨天试了下调用rhinocommon里面的方法做也是错的，最后把圆画到犀牛里，用犀牛带的命令也做不到，犀牛的命令算法是最强大的。同样做不到，所以应该是犀牛精度的问题

筑梦NARUTO 发表于 2014-9-6 01:48
像这样

建议仔细看一下帮助文件中的"布尔运算疑难排解"。
这个问题是因为小球的边界汇集点与大球面重叠导致的布尔计算错误。你只要把小球原地转一个角度使边界与大球错开就能布尔运算了，比如这样

import rhinoscriptsyntax as rs
import math
sphere_radius = 21
sphere1 = rs.AddSphere([0,0,0], sphere_radius)
r2 = 5
sphere_s = rs.AddSphere([-24.706944070573311, 7.254613338666803, 0.0], r2)
sphere_r = rs.RotateObject(sphere_s,[-24.706944070573311, 7.254613338666803, 0.0],1)
sphere1 = rs.BooleanDifference(sphere1, sphere_r)

hf0419001 发表于 2014-9-6 13:52
建议仔细看一下帮助文件中的"布尔运算疑难排解"。
这个问题是因为小球的边界汇集点与大球面重叠导致的布尔 ...

版主给力

hf0419001 发表于 2014-9-6 13:52
建议仔细看一下帮助文件中的"布尔运算疑难排解"。
这个问题是因为小球的边界汇集点与大球面重叠导致的布尔 ...

这个点的位置确实很奇怪，不过总是解决了心中的疑问。
谢谢大家的帮助

我的在， 出现代码错误信息。File "C:\Documents and Settings\Administrator\Local Settings\Temp\TempScript.py", line 4
    sphere_radius = 21

    ^
SyntaxError: expected an indented block

开心就好Z 发表于 2014-11-12 15:31
我的在， 出现代码错误信息。File "C:\Documents and Settings\Administrator\Local Settings\Temp\TempScr ...

PYTHON是靠缩进表示代码嵌套关系的，可能是网页拷贝下来的时候格式乱了，自己调整一下就好了

是不是没有问题啊！
布尔是需要提高精度的，精度加一位就好了。

badrobot 发表于 2014-12-4 13:08
是不是没有问题啊！
布尔是需要提高精度的，精度加一位就好了。

上面版主回复了。。。是布尔的问题，你可以看下

坐观大神讨论

File "D:\Temp\TempScript.py", line 4
    sphere_radius = 21
    ^
SyntaxError: expected an indented block
-----------------------------------------------
rhino7.20 机器没装PY解释器，手工不知咋缩进
