求助怎么提取已建立好的建筑模型的结构中线

  老师你好，我是北京设计院的上班族，主要从事结构设计工作10年了。最近接触的项目都是一些比较复杂的项目，按原来做复杂项目都是自己画三维线性图导入到有限元模型中去，但是最近碰到的项目越来越复杂，有些根本自己就不可能建立。只能从模型中提取构件的中心线。但是建筑专业提取的中心线都是一个图层，不方便我们结构建模，为了方便自己专业建模，以及接触了grasshopper的越来越多的功能，发现这个对我们结构专业从事复杂结构设计，也有很大帮助，所以我才报名学习grasshopper课程。但是课程中有些还是主要多建筑专业，所以我才给您写这封信，已求助结构专业在应用中的困惑。
   我主要想知道怎么样能通过grasshopper提取已经建立好的建模中的一种类型构件的中心线，比如我发的一下图片中的圆管柱子中心线。另外怎么能方便分类型选择构件，比如我就选择方向柱子，怎么在犀牛或是grasshopper中操作。谢谢老师，感觉您的课对我们结构专业也有很大启发，另外参数化设计以后一定是建筑设计发展的一个主要方向。好了谢谢，最后祝工作顺利，生活愉快。

能否放大一个局部来分析一下？

一般性方法：抽取4条曲面上的结构线，等分若干点，求平均点，然后串联点成线

谢谢老师回复。两个问题，首先建立好的建筑模型我怎么快捷的按构件类型选取构件，比如图片中的模型是由方管柱和圆管柱组成的建筑，如果我只想选择圆管柱而不选择同一个图层中的方管柱，怎么方便操作。第二，如图片中的带壁厚的圆管柱子，我怎么能方便提取圆管柱的中心线，以方便我自己建立结构模型。

注意回帖要回复我的楼层，否则没有提醒，就会遗漏

根据模型显示推测模型格式为mesh，并且为直线管
参考下图操作，可以获取中心线


第一个问题最好在原始模型中就分层好，不要到后期自取烦恼，
养成良好的分层习惯很重要

wyx10022 发表于 2015-3-6 12:07
根据模型显示推测模型格式为mesh，并且为直线管

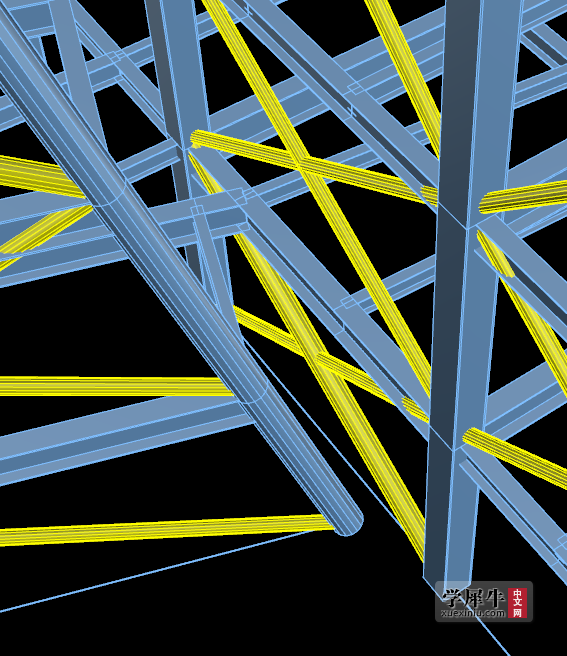

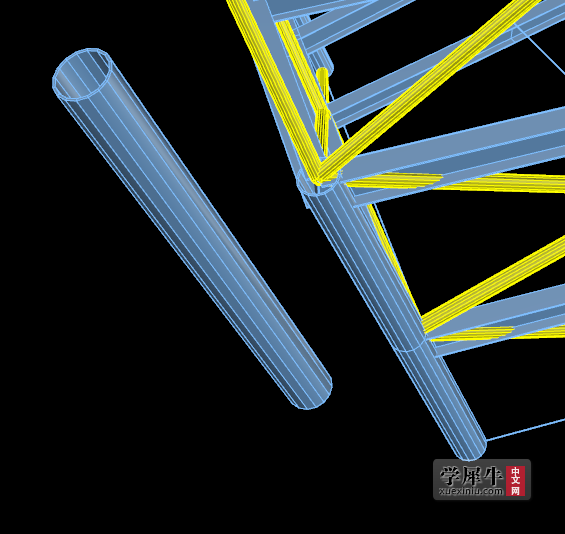

参考下图操作，可以获取中心线

不好意思老师，还是没有看到图片文件

参考下图

参考下图
