怎么做这种外切圆啊！急求思路！

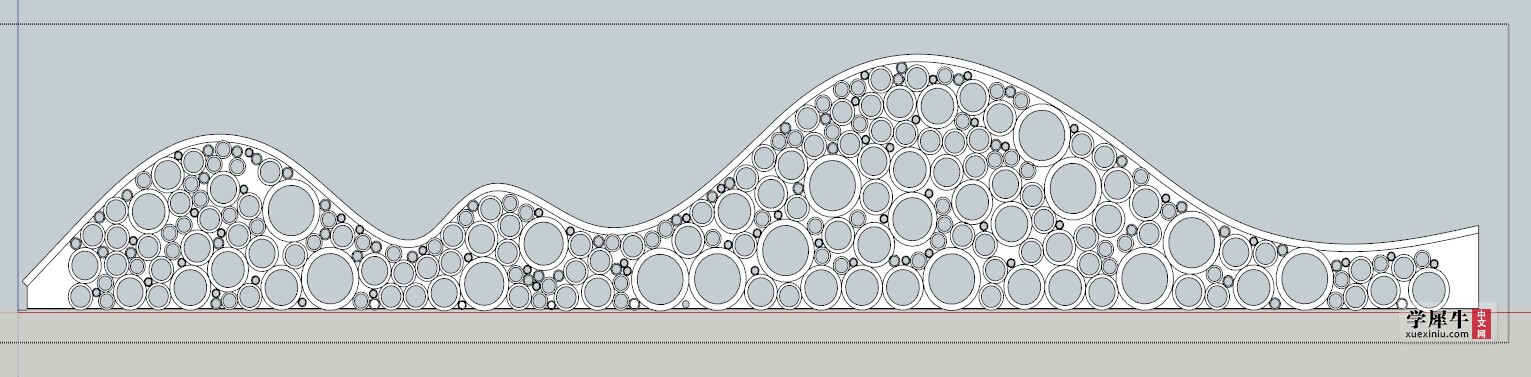

这是个su模型，请问这种充满一个不规则图案的外切圆怎么用参数化做出来。因为需要精确的相切！su做不到！
要求有：1.圆圈的半径有规定的6种，并呈等差数列。比如600,1200,1800,2400,3000,3600
              2.填充整个图案              3.最好不同大小的圆的数量比例可以调节

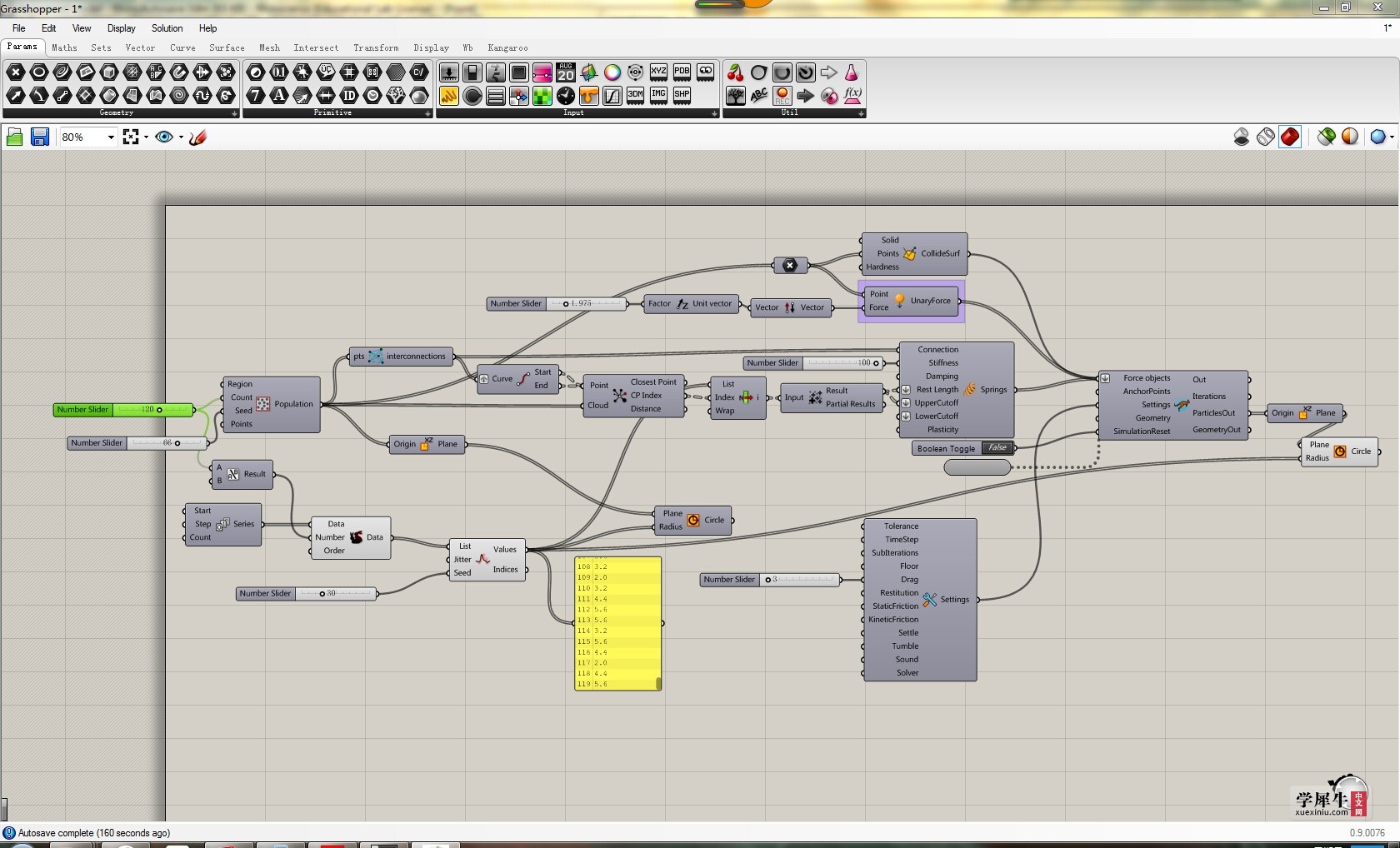

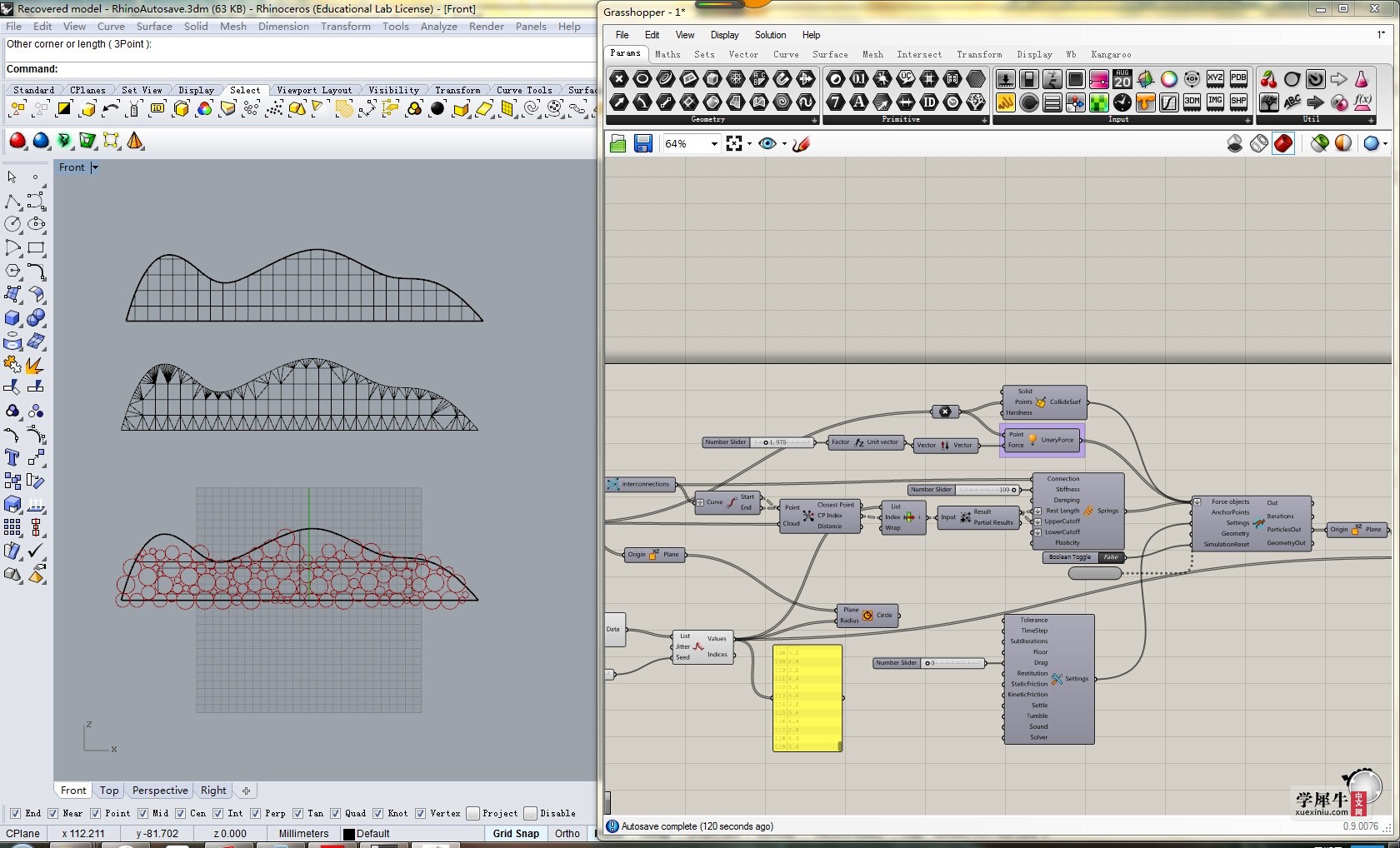

我用grasshopper的插件袋鼠做了一个力学模型

由于是菜鸟级新手，做的方法很笨而且还有很多问题！！
1.圆的数量要手动，所里常常装不满，而且不同半径的圆的比例也不对，导致填的不充实
2.目前只能用图形箍住圆心，还有一半在外边。但是我需要圆与图案相切，完全被填充在里面！！
3.目前用的是重力和弹力作用，因为这是个立面，管子的搭建是有重力的。但是用力学方法做，管子并没有很完美的相切，实际上还是有点相交的 。

然而我的想法很单纯。。。其实就是想把这个图案填满。。。。

希望大神们和老师们给我一个比较聪明和清晰的思路。谢谢啦！！！

新手没什么大洋，所以只好坐等好心人了，我真的由衷地感谢大家。。

自己先顶起来[s:167]！！！

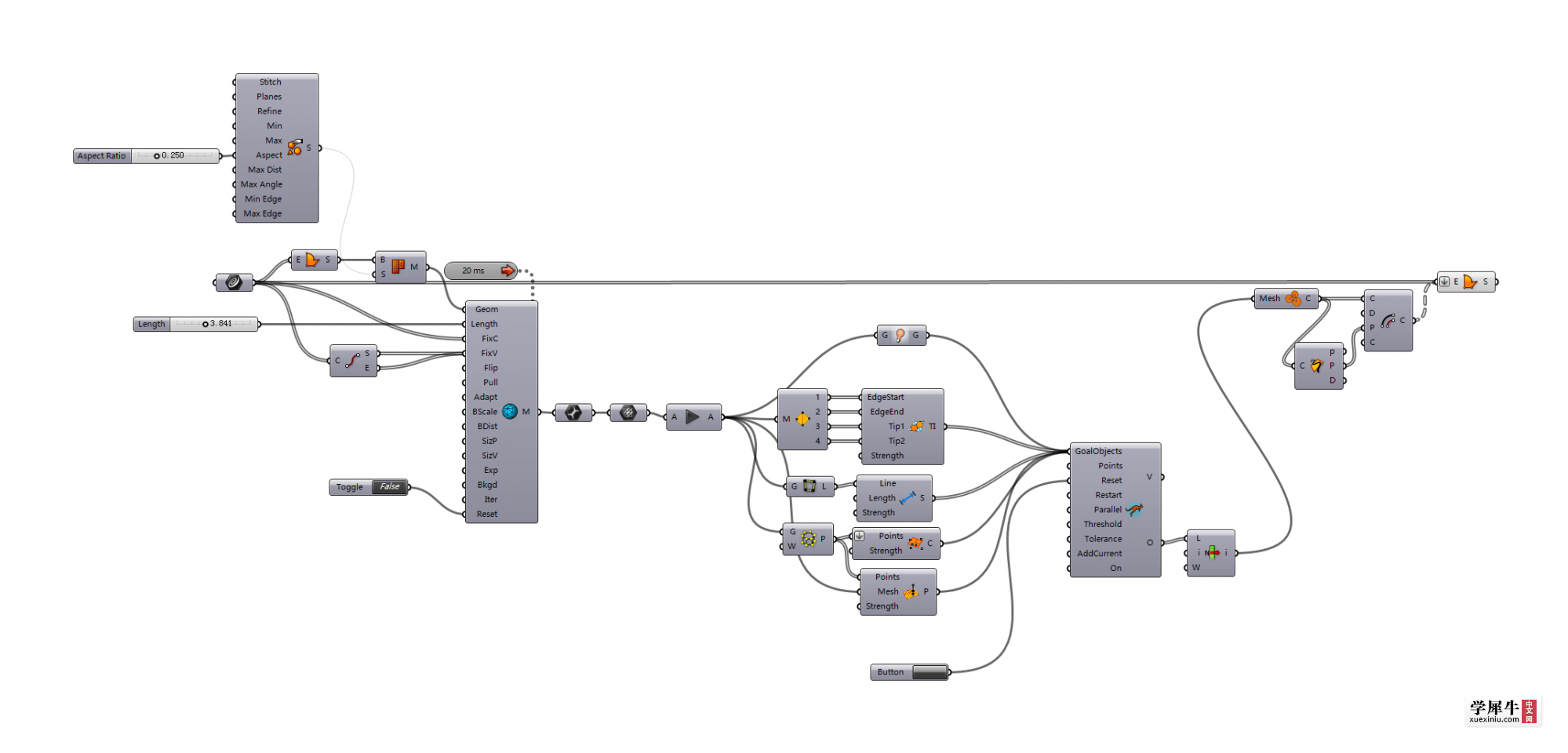

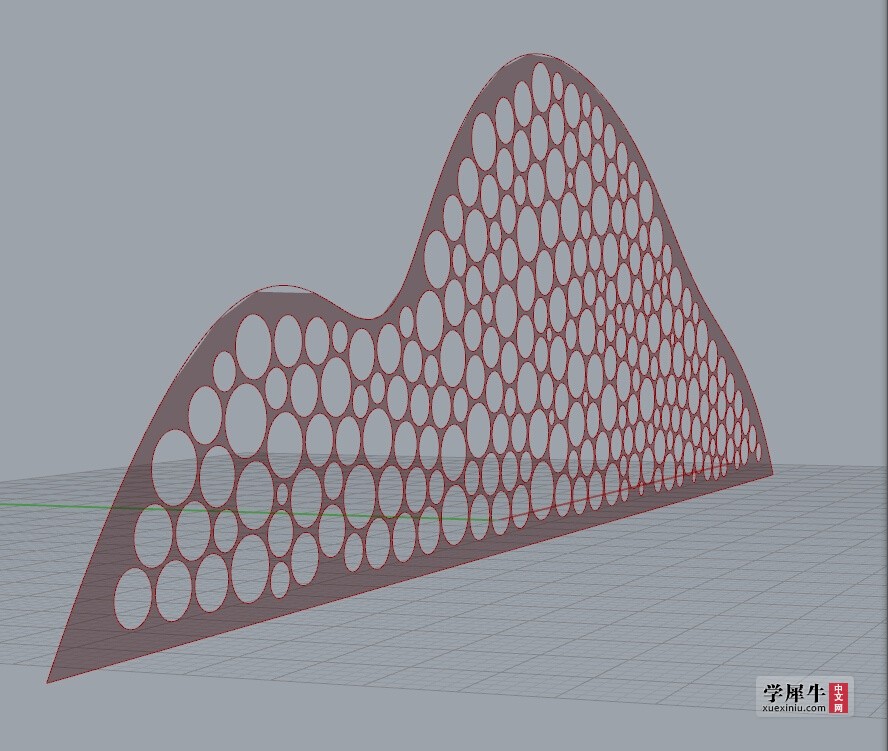

有规则大小 没想出来怎么做  无序的试了一下

未知 发表于 2015-7-20 10:28
有规则大小 没想出来怎么做  无序的试了一下

好棒啊！！太感谢了！！虽然我需要的是有固定尺寸的，但是还是觉得非常NB
这种算法有没有可能改进一下，把半径参数加进去呢？因为这个里面最终需要施工，管子要从厂里定制的，真的需要标准尺寸。。。

未知 发表于 2015-7-20 10:28
有规则大小 没想出来怎么做  无序的试了一下

您的这个方法我会下去好好学习一下的！！[s:159]

还有那位大神有新的方法呢？？问题还是没有解决[s:161]

@未知

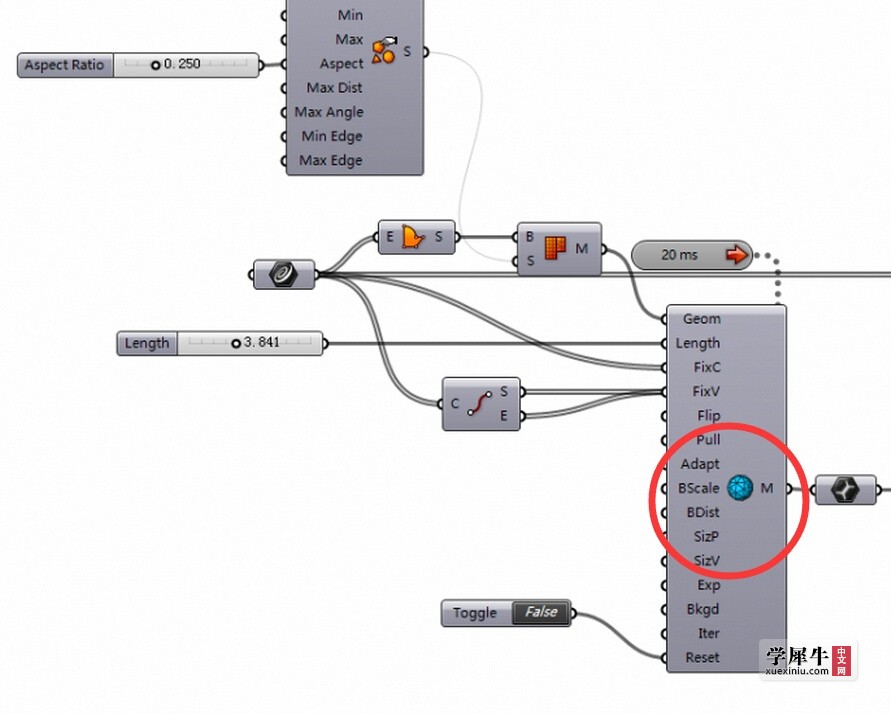

好心的大神，请问这个运算器叫什么呀？我怎么没有？[s:179]

19lianzi 发表于 2015-7-21 22:19
@未知

好心的大神，请问这个运算器叫什么呀？我怎么没有？

旧版 袋鼠的的 MeshMachine
