RHINO实体边倒圆控制杆的灵活运用

本帖最后由 thunderkid 于 2015-12-19 15:17 编辑

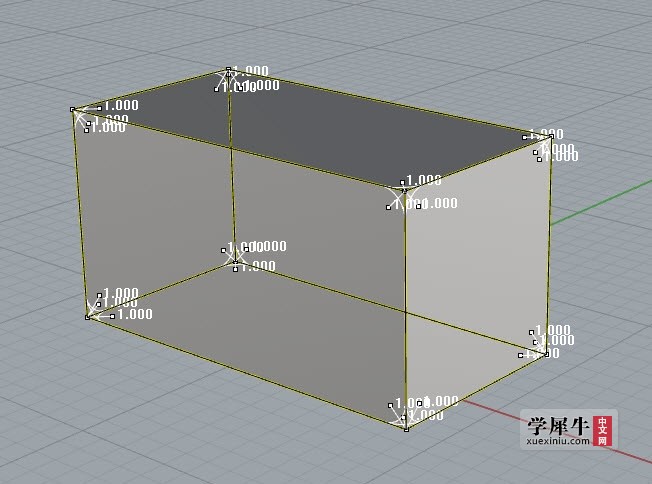

看了苏浪老师的后备箱教学视频，发现在倒圆角时调节倒角半径很虐心，原因在于控制点都聚集在一点上，看着累人，就像下图一所示。图一：

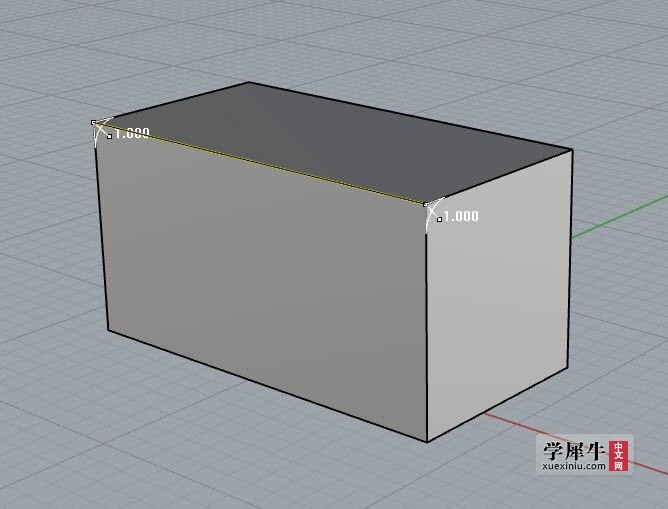

在软件中此命令的全文是不等边距倒圆角，所以它的控制点是如图二所示的，每条边默认有两个控制点，根据需要你还可以继续添加。
图二：

但是在建模时要正确倒圆肯定要一次选中许多相互关联的边（这个设定跟UG的边倒圆相比实在脑残的可以），于是控制点就成倍增加，默认的显示是聚集在顶点上（这个设定就更加脑残了，默认控制点位置完全可以偏离顶点20%的边长也行啊）。在犀牛里，控制点是可以人为调节的，就如图三所示：（边倒圆的控制杆有两个顶点，位于直角顶点的控制点可以改变控制点在实体边上的相对位置，而控制杆另一端的控制点用于改变倒角半径）
图三：

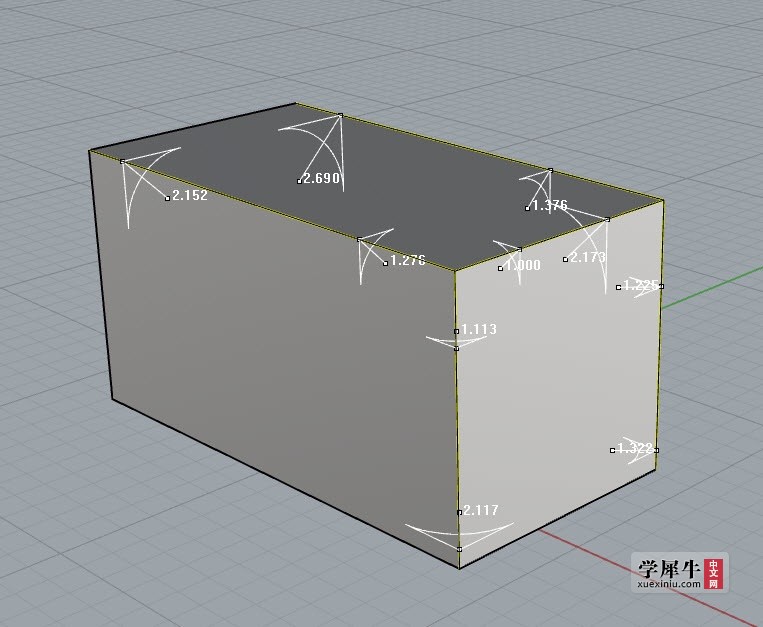

调节成下图所示，看起来就直观多了。

G.Y. · | 发表于 2015-12-25 10:21:14

我没有显示90度角的那个点嘞。。

rany · | 发表于 2015-12-29 08:27:55

我也没有控制位置的那个点

thunderkid · | 发表于 2015-12-29 19:37:50

rany 发表于 2015-12-29 08:27
我也没有控制位置的那个点

截个图来看

rany · | 发表于 2015-12-31 14:12:00

不知怎么发表图片，提示输入图片地址

thunderkid · | 发表于 2015-12-31 21:05:24

rany 发表于 2015-12-31 14:12
不知怎么发表图片，提示输入图片地址

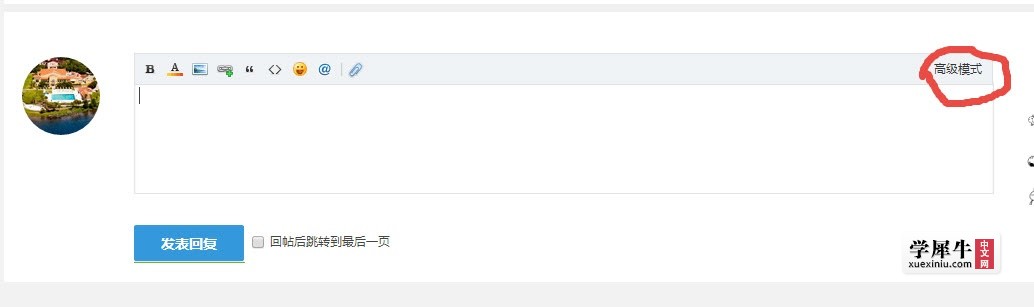

点击图示链接进入高级模式

这时点“图片”按钮就可以传图片了。

看到这里就知道后续步骤了吧。

yhqywj · | 发表于 2016-1-1 09:20:00

感谢LZ的无私奉献。

rany · | 发表于 2016-1-5 09:16:15

本帖最后由 rany 于 2016-1-5 09:19 编辑

file:///C:\Users\cpch001\AppData\Roaming\Tencent\Users\1130032820\QQ\WinTemp\RichOle\ES~%5C8`$QE5OBU`MA7P`JP.png只有一个控制点

thunderkid · | 发表于 2016-1-5 19:37:37

rany 发表于 2016-1-5 09:16
只有一个控制点

点击中心点后超圆弧的反向拉开即可，发张GIF解释下。

℃┣┓é∩G · | 发表于 2016-8-26 22:03:13

感谢分享才知道还能这么用

green9460 · | 发表于 2016-8-29 11:45:21

你的软件好强大，那个中心点我找不到，它没显示也点不到啊

yuehua0210 · | 发表于 2016-9-21 10:55:23

学习了，学习了。谢谢

boldtiger · | 发表于 2016-10-17 23:09:22

还是拖不动顶点啊？

boldtiger · | 发表于 2016-10-17 23:32:20

根本就没什么点可以拖动啊？除了控制圆角大小的那个点
