小白求助关于graft tree

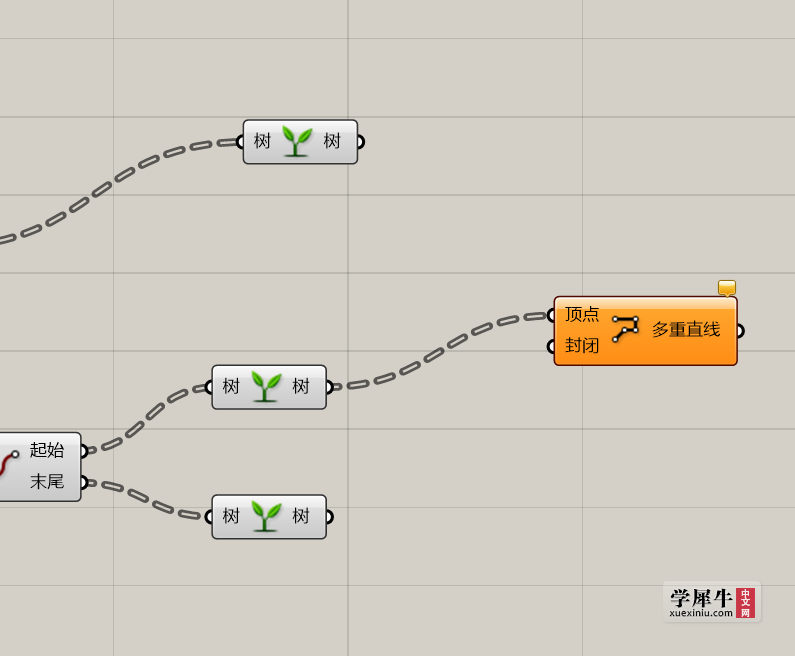

为什么我graft tree 后的线都是实线，，？？是不是我哪里设置有错误

迷你迦楼罗 · | 发表于 2019-4-18 20:34:54

你这只有一个点吧，当然就没得虚线，要多个数据才能进行graft tree

aaaabc · | 发表于 2019-4-18 20:59:01

我照着书上做的,,

我也不知道我要哪加数据了,,,,,能再说一点吗

小宇很厉害 · | 发表于 2019-4-19 08:38:54

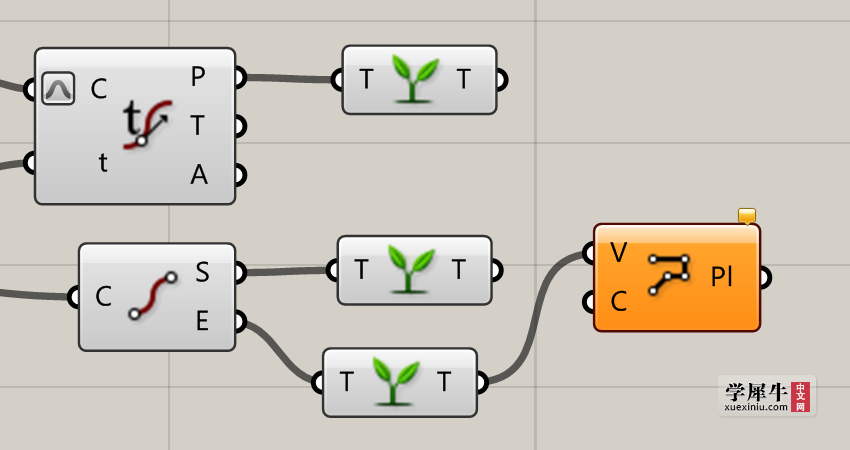

你有没有注意到书上图片里电池左边的下箭头
你需要右键修改一下电池参数……

zhongxh7 · | 发表于 2019-4-19 11:56:13

GH菜单栏里Display的第二栏Draw Fancy Wires把这个点上，线型数据和树形数据就可以显示不同的线型。

Partner_噹當 · | 发表于 2020-9-24 17:08:48

我也卡在了这个地方，但我的问题是两个树的输出端不能连接到同个电池上

pengming1205 · | 发表于 2020-9-25 11:06:53

Partner_噹當发表于 2020-9-24 17:08
我也卡在了这个地方，但我的问题是两个树的输出端不能连接到同个电池上

按住shift再连？

不帮忙 · | 发表于 2020-12-5 17:19:42

1、那是因为你的数据只有一个数据，大于两个数据就是虚线了
2、你的GH没有设置成树形数据是虚线，多数据是双实线的

不帮忙 · | 发表于 2020-12-5 17:21:00

这本书不错，我当时也是这本书入的门
