曲面自由分割---结构分格线

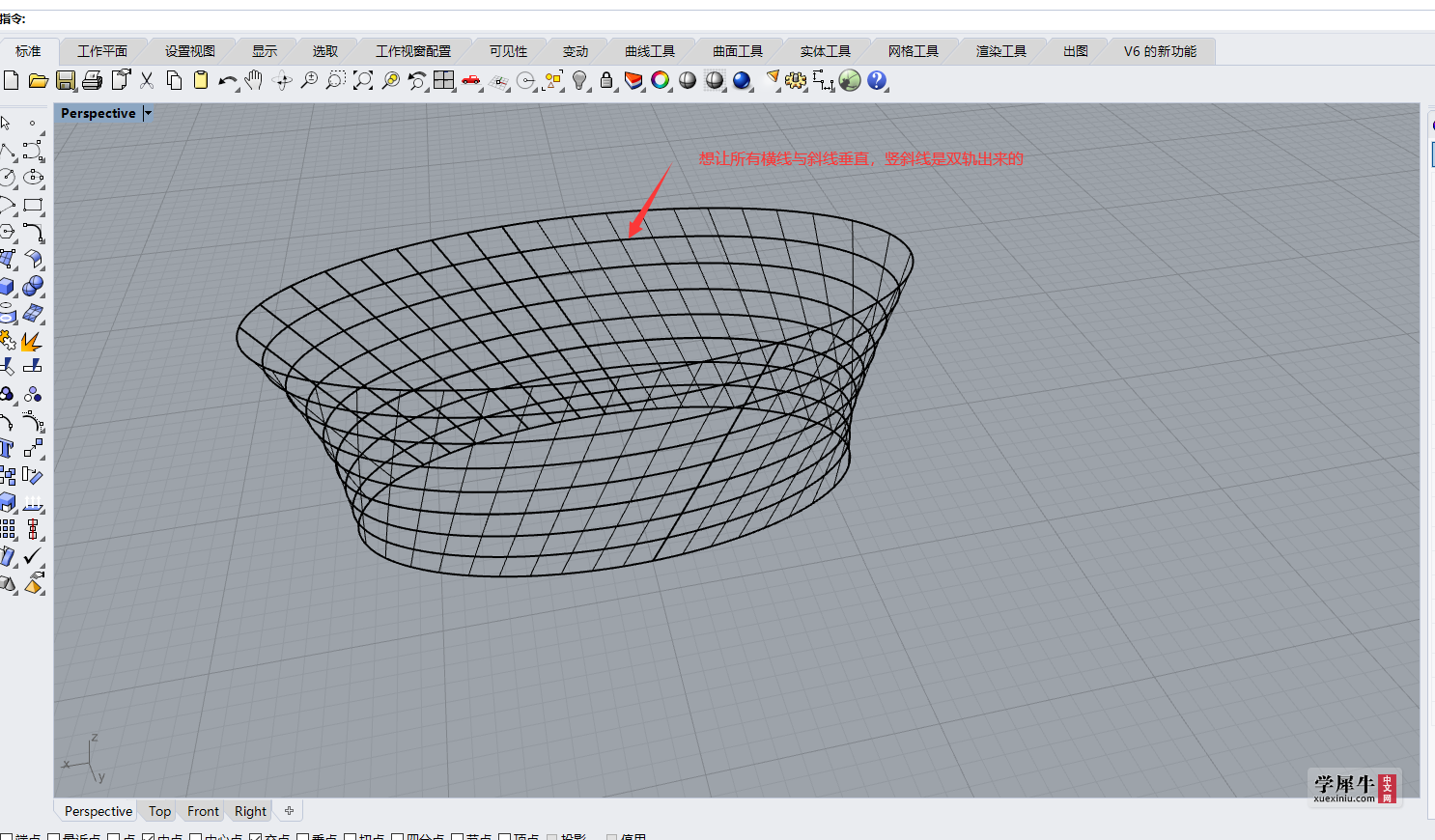

这个曲面，是铝板，分格是斜，竖斜线按照双轨出来，但是出来的曲面内凹严重，同时横线不知如何调整角度

曲面结构分格线

大威天龙 · | 发表于 2022-3-29 10:35:46

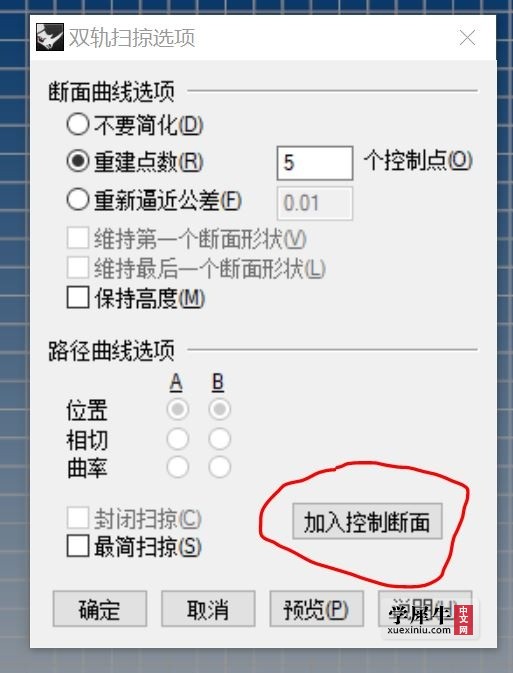

双轨指令点选线之后弹出来界面是需要点加入控制断面工具栏把垂点勾选再卡两个轨线的垂点。犀牛基础指令一定要看操作提示有时候选择不一样结果也不一样

isms_z4B1c7aS · | 发表于 2022-3-29 21:30:54

wx_张先森_nZPBs 发表于 2022-3-29 10:35
双轨指令点选线之后弹出来界面是需要点加入控制断面工具栏把垂点勾选再卡两个轨线的垂点。犀牛基础指 ...


isms_z4B1c7aS · | 发表于 2022-3-29 21:32:27

wx_张先森_nZPBs 发表于 2022-3-29 10:35
双轨指令点选线之后弹出来界面是需要点加入控制断面工具栏把垂点勾选再卡两个轨线的垂点。犀牛基础指 ...

加入控制断面，我的斜线变得不均匀，有的斜线成垂直线

另方向的斜线不知如何放出

大威天龙 · | 发表于 2022-3-30 15:36:02

isms_z4B1c7aS 发表于 2022-3-29 21:32
加入控制断面，我的斜线变得不均匀，有的斜线成垂直线

另方向的斜线不知如何放出 ...

重建一下曲面就行了
