[建模思考]灯泡螺纹处出现缝隙的解决办法

发布于 2012-4-15 8 点赞 40 评论 15727 浏览

首先要向各位初学的牛友道歉,由于我第一个灯泡建模教程(http://www.xuexiniu.com/thread-26113-1-1.html )中说的不够详细,导致很多牛友在学习时都出现了螺纹部放样时缝隙无法闭合,今天发这个帖子的主要目的一是给上一个教程做个补充,二来是想和大家探究一下一轨放样和二轨放养的区别.
好了,开始我们的教程.
1>首先,退回到我们的灯泡模型中,画好轮廓线,如图
2>接下来我们执行一轨放样命令,结果如下

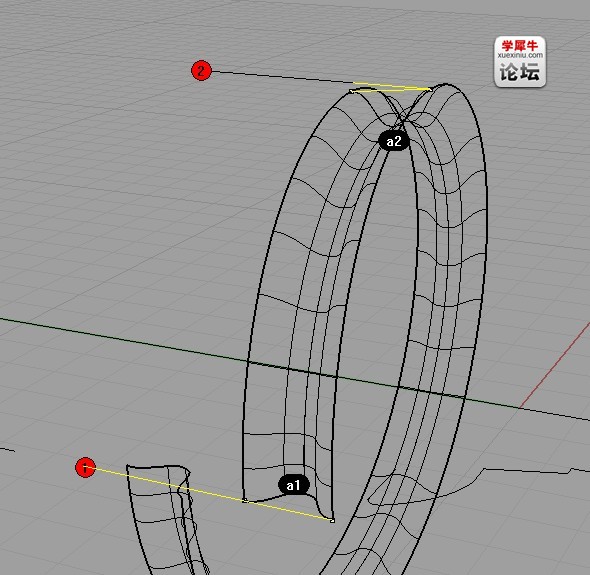

3>途中,a1,a2,a3,分别是螺纹开始端,四分之一处和末位的截面线,红色的小1和小2是水平参考线,接下来的重点,我们就要观察在一轨放样和二轨放样中,断面线的变化。如图可以看到,在四分之一处的a2断面和水平参考线2产生了一个角度,黄色线的位置,大家考虑这是为什么呢?

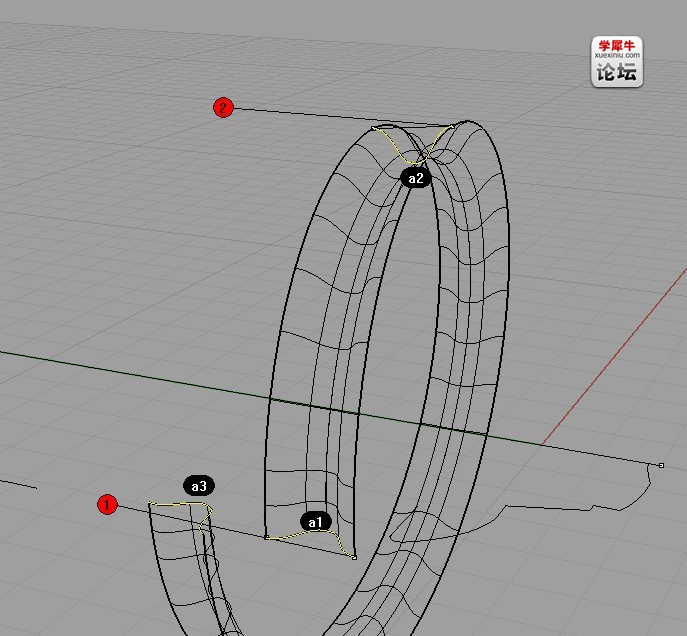

4〉我们再把a1,a2,a3三个断面分别标注成黄色观察,a1的两个端点都位于水平线上,a2线的左端已经开始偏移,而a3线的左端偏移更为严重。这是因为,在一轨放样时,放样起始端的轮廓线会随着放样的进度,以轴线为圆心,产生一定角度的旋转,而这种旋转直接导致了断面的偏移。而这种偏移又导致了曲面无法拼合,需要强调的是:缝隙的大小跟场景使用的单位以及物体本身的大小有关系,加入你使用英寸作为场景单位,而轮廓线画得又比较大,势必产生的缝隙也会很大,如此一来,在 曲面的拼合过程中,对本身曲面的UV控制线的数量也产生了有下限而无上限的要求。这段话比较复杂,对于很初级的牛友来说会很难琢磨,但是还是需要自己考虑。

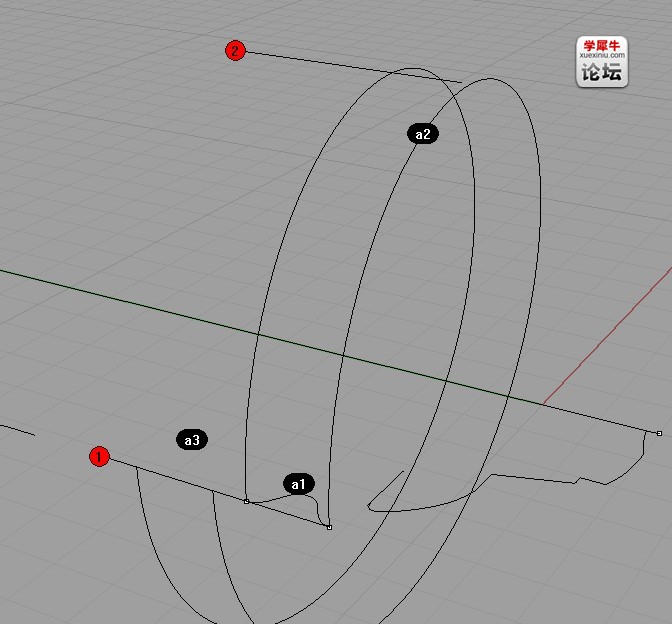

5〉下面我们来讨论二轨放样,如图画好轮廓线,螺旋线恰好经过a1断面的两端的顶点
6〉二轨放样的结果如图
7〉先复制粘贴平移一个,执行拼合命令,你会发现两个曲面已经拼合到了一起
8〉怎么样,没有缝隙吧,来个近照

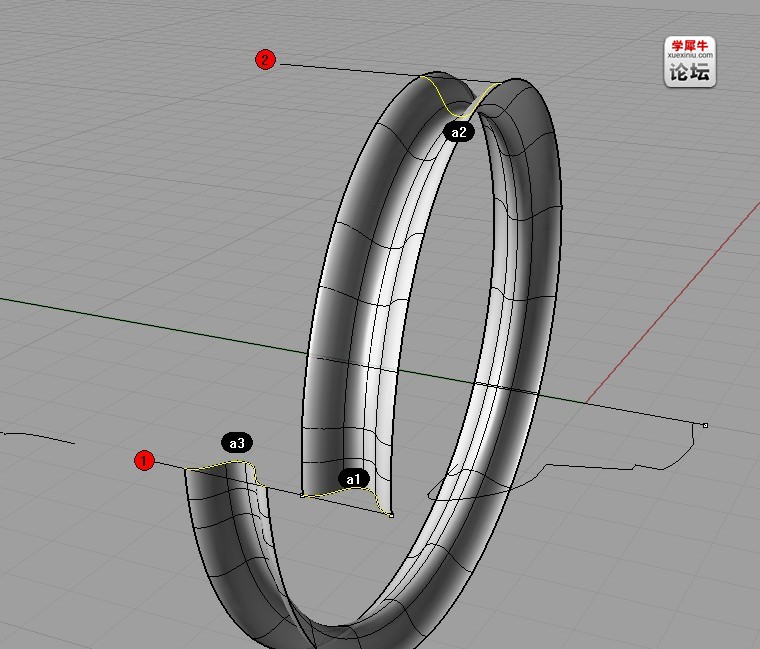

9〉我们依然把二轨放样结果中的a1,a2,a3断面线标注为黄色,大家再仔细观察,是不是发现它们的端点都位于水平线上而没有产生偏移?
10〉这是因为二轨放样强制使起始线围绕着轴线放样,除非两条轴线本身不水平,所以绝对不会出现横截面的偏移,我们再将一轨放样和二轨放样的断面线标注为黄色,用俯视图来做个对比
①一轨放样
②二轨放样
结果显而易见了吧。所以,比较好的解决出现缝隙的方式就是换作二轨放样。

现在有牛友可能要问了,楼主以前不是说可以分段放样和调整控制点吗?对,这依然没错,但是鉴于初学者对控制点的调控不是很有把握,而且放样产生的曲面本身UV线就很繁杂,所以对于初学者来说,还是建议使用二轨放样。但是二轨放样绝对不能替代一轨放样,试想一下,如果螺纹的大小不规则呢?如果是前端细后端粗呢?二轨放样是否依然能出色的完成设计师预期的结果,这依然需要初学者去考虑。因此,一轨放样中,将放样轴线打断,进行分段放样,依然会在某些特殊场景和需要时,起到意想不到的作用。
谢谢大家,由于本人疏忽,考虑不周,导致各位牛友出现麻烦,再次向牛友表示歉意。如有错误或疏漏请及时指正。
