关于rhino做建筑剖面的问题 想了解一下大家一般是怎么生...

完整的建筑图 包括平面 立面和剖面 （平面也可以算是剖面的一种）
当用rhino建完模型后 生成剖面是很必要的

在这里 我和wyx10022老师已经初步讨论了一点
用一个切面 和 需要剖的模型 发生一次截面线生成  然后将生成的线成组 作为主要剖面线
但这做法有个很明显的问题，只能得到剖切部分的线 对于想梁的看线 门窗的看线 这类线没有生成

想看看 大家还有什么更好的方法 对曲面模型 做剖面

[img]file:///C:\Users\Jeal\AppData\Roaming\Tencent\Users\825823418\QQ\WinTemp\RichOle\}~{7A5CL5{@CYRS4[19AN{K.jpg[/img]
[img]file:///C:\Users\Jeal\AppData\Roaming\Tencent\Users\825823418\QQ\WinTemp\RichOle\}~{7A5CL5{@CYRS4[19AN{K.jpg[/img]

看些部分也可以得到

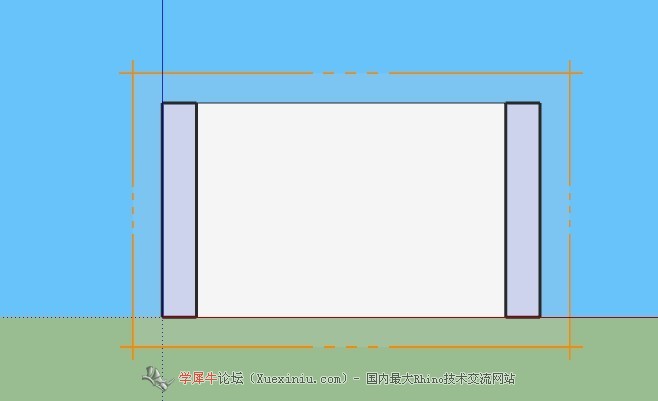

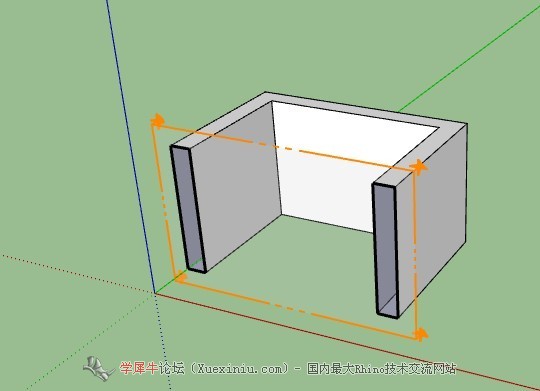

用SU制作剖面

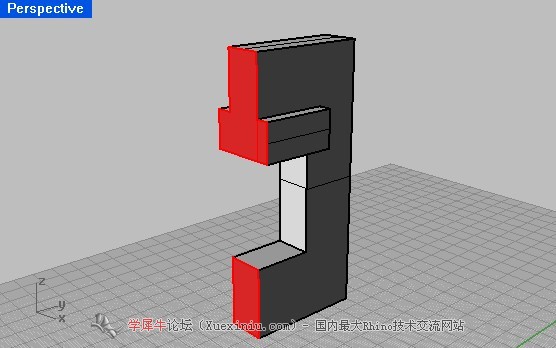

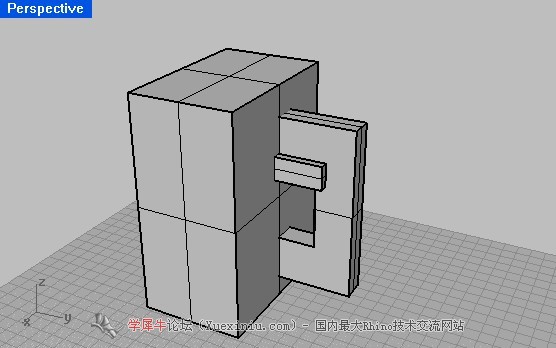

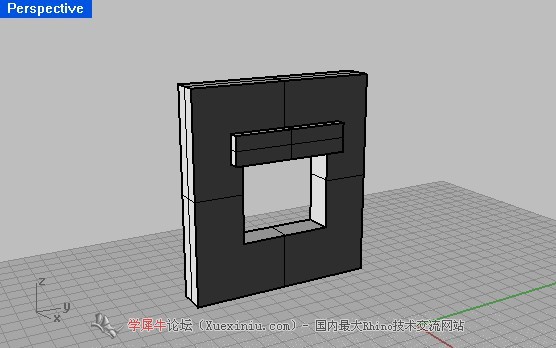

用所述方法做的图

可能上午忙，没理解清楚你的意思

不知道你要的是不是这个命令，投射

不是，那些梁的看线部分是没必要用投射的
投射一般是线投到面 这和做剖面关系不大吧！
老师试试SU里面的剖面工具 然后对比一下制作出来的剖面 应该可以理解我指不同

那我目前想到的就只有split，隐藏一半
希望有研究的同学能够积极回答

我不是很理解你提问的意思，

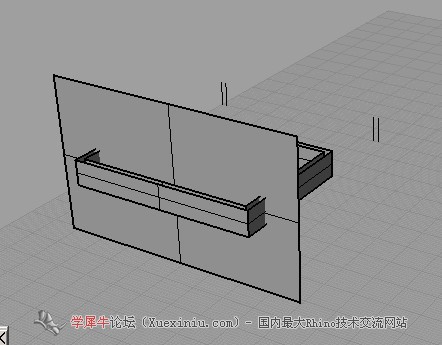

下面这样的图这么理解不知道对不对

苏浪老师 可以具体点操作说明一下吗
还有就是 老师继续试试 您的方法 最后可以导出剖面图不？

他的意思是要看线的粗度自动降低，只让剖面线的粗度最粗，是这样么

谢谢大家 问题基本解决 用了个剖面工具插件
剖切后 make2D
对于形成的图形线性粗细一样 加粗线只好后期在处理一下了
希望给大家有帮助

rhino里有个section的命令 然后Make2D，但是得到的只是剖到的线，
Split倒是可以像su里那样看到后面的东西，但是还是有点麻烦。。
