rhino建Mobios環的問題

发布于 2012-11-5 0 点赞 2 评论 64 浏览

老師在影片中介紹了兩種手動方法,但是第一個方法我有問題,長方體直接中軸自身旋轉,究竟要如何才能轉到180度呢?影片中第一次也是沒有轉到180度但是下一秒突然畫面跳接變成180度了。我一直試不成,也找不到地方可以輸入角度,怎麼轉就是轉不到180度...

因為用第二種方法建Mobios環後貼表皮很容易,不過我想直接把中鋼國際表皮的那個長方體導圓角柱轉成Mobios環,就必須只能用第一種長方體自身轉法了,究竟有甚麼辦法可以達成呢?

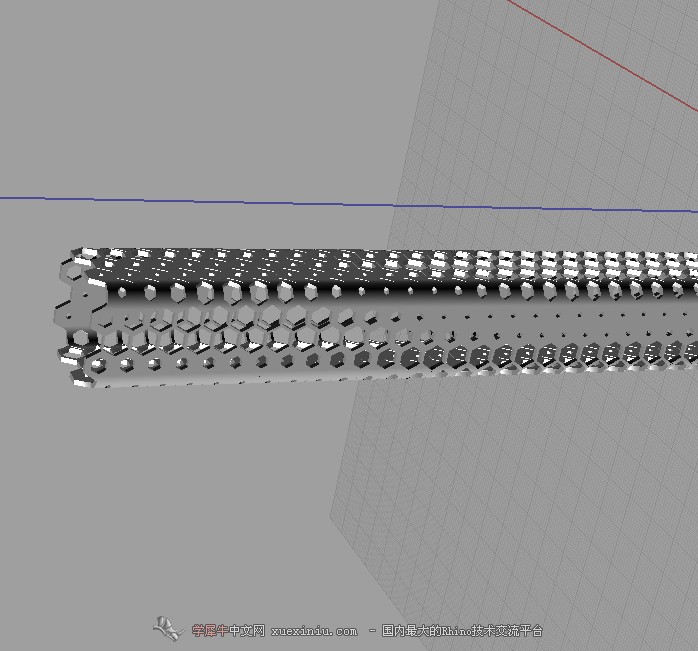

未命名 -2.jpg

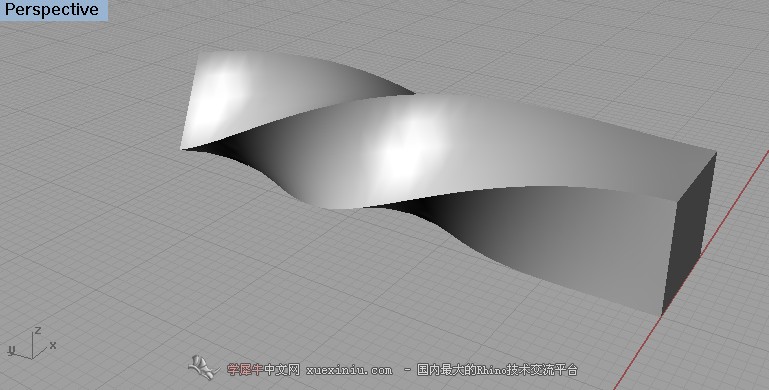

未命名 -1.jpg


您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

wyx10022 | 网校特聘讲师 | 发表于 2012-11-5 22:41:54
1 打开格点捕捉snap,转180度的方法:以中心选择,中心左侧三格位置,转到右侧三格位置;如果左边两格就右边对应两格
2 中钢国际表皮是倒过圆角的筒,而你目前的mobius是直角边的,应该把mobios环做成倒圆角的,最后手动flow along  surface
或者在gh中copytrim到倒圆角的mobios表皮上
0 回复

举报

wyx10022 | 网校特聘讲师 | 发表于 2012-11-5 22:54:38
旋转要点:1确定中心
2 格点捕捉对称

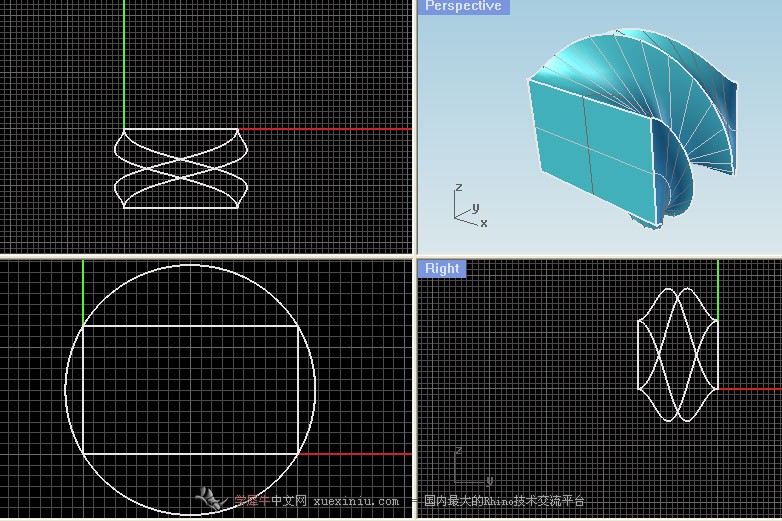

未标题-1 拷贝.jpg
