    小问题，但是没弄明白为什么，关于sweep2

    发布于 2012-11-7 0 点赞 28 评论 59 浏览

    Rhino建筑课程答疑交流区

    wu0337

    收听TA

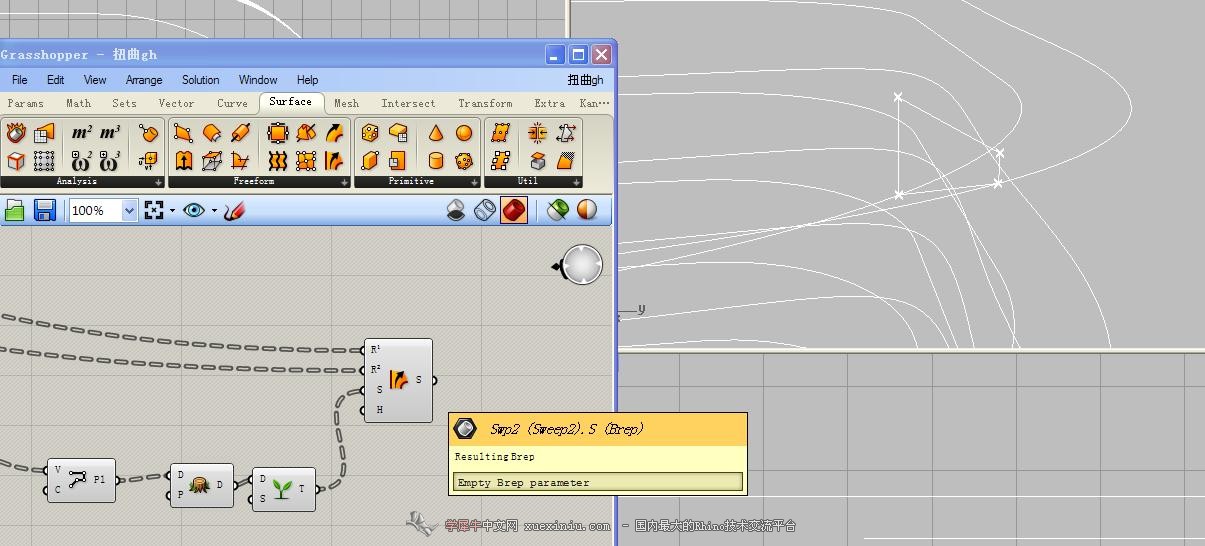

    运算器没有红，我bake出来放样也没问题，为什么在gh里就empty呢？
    转播
    28 点击回复 0 点击点赞 2 点击收藏
    淘帖 举报
    使用道具
    高级模式
    B Color Image Link Quote Code Smilies
    您需要登录后才可以回帖 登录 | 立即注册

    本版积分规则

    精彩回复

    文明上网理性发言、请文明用语

    wyx10022 | 网校特聘讲师 | 发表于 2012-11-7 13:16:28
    本帖最后由 wyx10022 于 2012-11-7 13:18 编辑

    先查看下三个树形数据结构是否一一对应，或者都简化路径（统一路径）试一试
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 15:28 点评

    老师，gh里的sweep2不能用封闭曲线做轨道是吗？有啥方法解决么

    wu0337 · 发表于 2012-11-7 13:49 点评

    我是统一flatten再统一graft的，没效果
    wu0337 | 实习生 | 发表于 2012-11-7 13:49:57
    wyx10022 发表于 2012-11-7 13:16
    先查看下三个树形数据结构是否一一对应，或者都简化路径（统一路径）试一试

    我是统一flatten再统一graft的，没效果
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 13:57:33

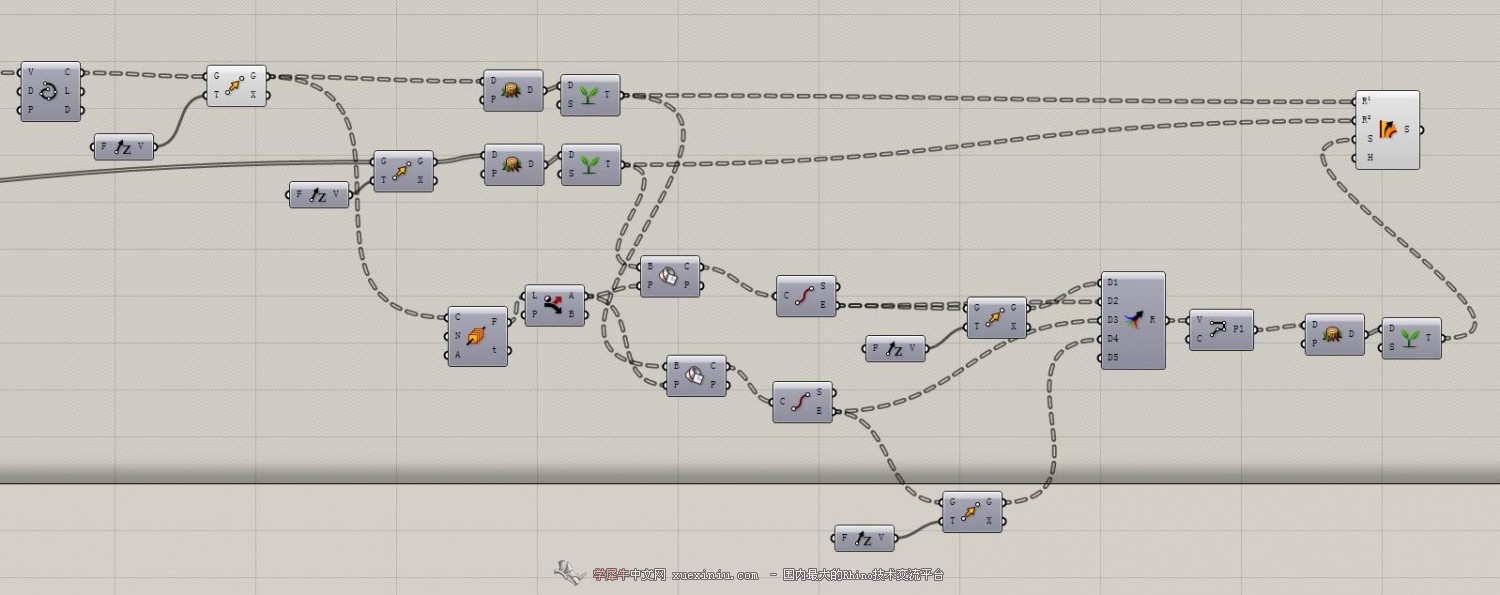

    你这样拍一下再树一下不就回去了～电池图抓大点～要看下你前面的数据～
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 14:09 点评

    拍完树是为了统一路径
    xander_527 | 实习生 | 发表于 2012-11-7 14:06:16
    flatten是将所有末端数组全部按路经的排列顺序放在一个数组中，强制数据成线性数据。graft是在现在的数据基础上使所有数据都各自生成一个树条，保证新结构中所有末端枝条中存放的都是单个数据。简单点说就是flatten是让数据成组运行，而graft让每个数据都运行一次。其实我也不大明白，只是知道这个意思，慢慢来吧。做多了，我想自然就会了。
    0 回复

    举报

    wu0337 | 实习生 | 发表于 2012-11-7 14:09:29
    虞炀 发表于 2012-11-7 13:57
    你这样拍一下再树一下不就回去了～电池图抓大点～要看下你前面的数据～

    拍完树是为了统一路径
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 14:26:57
    我看不出有什么问题。要不，你把电池图发上来吧。我也试下。或者你等下王sir。他一定知道的。嘻嘻。我学得也不久。
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 14:50 点评

    我强烈怀疑是我的gh有问题，我随便画两条轨道，再画一条截面线拾取进去都生成不出来……

    wu0337 · 发表于 2012-11-7 14:37 点评

    就这三组，两组平的做轨道，另一组做截面，你试试拾取到你gh里sweep2一下，我反正像这样做都没用，还是empty
    wu0337 | 实习生 | 发表于 2012-11-7 14:37:39
    虞炀 发表于 2012-11-7 14:26
    我看不出有什么问题。要不，你把电池图发上来吧。我也试下。或者你等下王sir。他一定知道的。嘻嘻。我学得也 ...

    就这三组，两组平的做轨道，另一组做截面，你试试拾取到你gh里sweep2一下，我反正像这样做都没用，还是empty

    sweep2.3dm

    136.22 KB, 下载次数: 1

     [充值]

    0 回复

    举报

    wu0337 | 实习生 | 发表于 2012-11-7 14:50:23
    虞炀 发表于 2012-11-7 14:26
    我看不出有什么问题。要不，你把电池图发上来吧。我也试下。或者你等下王sir。他一定知道的。嘻嘻。我学得也 ...

    我强烈怀疑是我的gh有问题，我随便画两条轨道，再画一条截面线拾取进去都生成不出来……
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 14:52:30

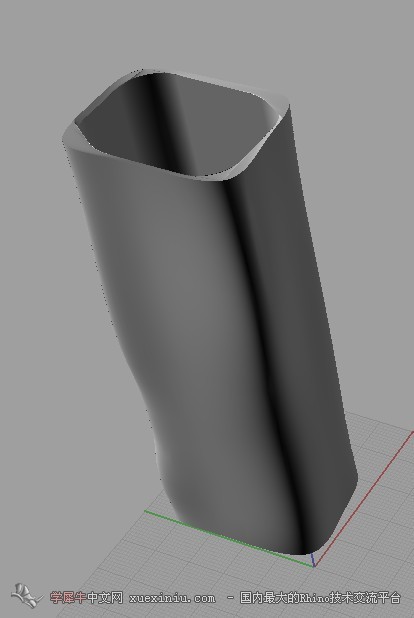

    不知道是不是你想要的结果～
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 14:58 点评

    不是……我做的是楼板……我刚才检查了，好像不管什么曲线我的gh都不能sweep2，重装下试试……
    wu0337 | 实习生 | 发表于 2012-11-7 14:58:49
    虞炀 发表于 2012-11-7 14:52
    不知道是不是你想要的结果～

    不是……我做的是楼板……我刚才检查了，好像不管什么曲线我的gh都不能sweep2，重装下试试……
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 15:04:56
    这样吗？
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 15:23 点评

    感觉又不是软件问题了，我换了低版本还是不行，是不是双轨放样不能用闭合的曲线做轨道啊

    wu0337 · 发表于 2012-11-7 15:06 点评

    差不多，看不到截面什么样，不过如果你的gh能sweep2，那就是我软件的问题了……
    wu0337 | 实习生 | 发表于 2012-11-7 15:06:12
    虞炀 发表于 2012-11-7 15:04
    这样吗？

    差不多，看不到截面什么样，不过如果你的gh能sweep2，那就是我软件的问题了……
    0 回复

    举报

    wu0337 | 实习生 | 发表于 2012-11-7 15:23:43
    虞炀 发表于 2012-11-7 15:04
    这样吗？

    感觉又不是软件问题了，我换了低版本还是不行，是不是双轨放样不能用闭合的曲线做轨道啊
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 15:23:44
    你给我的只有二组的。没有三组，所以我没有放样，只用了loft
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 15:24:19
    是不是软件问题，你拿个单一的线试下不就好了。
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 15:26 点评

    试了，果然，不封闭的曲线可以双轨，封闭的曲线不能双轨，你试试看
    wu0337 | 实习生 | 发表于 2012-11-7 15:26:37
    虞炀 发表于 2012-11-7 15:24
    是不是软件问题，你拿个单一的线试下不就好了。

    试了，果然，不封闭的曲线可以双轨，封闭的曲线不能双轨，你试试看
    0 回复

    举报

    wu0337 | 实习生 | 发表于 2012-11-7 15:28:12
    wyx10022 发表于 2012-11-7 13:16
    先查看下三个树形数据结构是否一一对应，或者都简化路径（统一路径）试一试

    老师，gh里的sweep2不能用封闭曲线做轨道是吗？有啥方法解决么
    0 回复

    举报

    wyx10022 · 发表于 2012-11-7 17:39 点评

    sweep2是用曲线的两端分别sweep，所以必须是open curve，closed curve起点和终点重合，只能单轨
    xander_527 | 实习生 | 发表于 2012-11-7 15:30:27
    恭喜你。嘻嘻。
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 15:32 点评

    不能用封闭曲线是吧？
    wu0337 | 实习生 | 发表于 2012-11-7 15:32:08
    虞炀 发表于 2012-11-7 15:30
    恭喜你。嘻嘻。

    不能用封闭曲线是吧？
    0 回复

    举报

    xander_527 | 实习生 | 发表于 2012-11-7 15:37:18
    我只知道一般而言不能的。细的我也不知道。我用的放样没有用过是闭合的。你想想，如果路径是闭合，那不就是相当于一个圆在放样吗，这样不就没有意义了吗？个人理解~
    0 回复

    举报

    wyx10022 | 网校特聘讲师 | 发表于 2012-11-7 17:39:32
    wu0337 发表于 2012-11-7 15:28
    老师，gh里的sweep2不能用封闭曲线做轨道是吗？有啥方法解决么

    sweep2是用曲线的两端分别sweep，所以必须是open curve，closed curve起点和终点重合，只能单轨
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 18:29 点评

    我试了一下吧原来的曲线等分，再用等分点重建，再用原来莫比乌斯环的方法，在第一个点的地方加了一个点，再连接各个点，不闭合，怎么还是不行呢
    wu0337 | 实习生 | 发表于 2012-11-7 18:29:27
    wyx10022 发表于 2012-11-7 17:39
    sweep2是用曲线的两端分别sweep，所以必须是open curve，closed curve起点和终点重合，只能单轨

    我试了一下吧原来的曲线等分，再用等分点重建，再用原来莫比乌斯环的方法，在第一个点的地方加了一个点，再连接各个点，不闭合，怎么还是不行呢
    0 回复

    举报

    wyx10022 · 发表于 2012-11-7 23:25 点评

    看来你已经验证了另一个假设：不闭合，只是首尾重合，也是无法双轨放样的
    wyx10022 | 网校特聘讲师 | 发表于 2012-11-7 23:25:59
    wu0337 发表于 2012-11-7 18:29
    我试了一下吧原来的曲线等分，再用等分点重建，再用原来莫比乌斯环的方法，在第一个点的地方加了一个点， ...

    看来你已经验证了另一个假设：不闭合，只是首尾重合，也是无法双轨放样的
    0 回复

    举报

    wu0337 · 发表于 2012-11-7 23:44 点评

    咋个办嘛，我这几次都是bake出来手动做的，现在是30层，勉强手动了，再多了不知道咋整，我试过两条轨道loft，结果放出了很多硬转折，有什么办法让两条形状差别比较大的曲线loft出平滑的曲面的方法吗？
    wu0337 | 实习生 | 发表于 2012-11-7 23:44:10
    wyx10022 发表于 2012-11-7 23:25
    看来你已经验证了另一个假设：不闭合，只是首尾重合，也是无法双轨放样的

    [s:169]咋个办嘛，我这几次都是bake出来手动做的，现在是30层，勉强手动了，再多了不知道咋整，我试过两条轨道loft，结果放出了很多硬转折，有什么办法让两条形状差别比较大的曲线loft出平滑的曲面的方法吗？
    0 回复

    举报

    wyx10022 · 发表于 2012-11-8 09:24 点评

    硬转折有可能是显示问题，如果实体模型也有问题，可以考虑用loft选项的loose模式
    wyx10022 | 网校特聘讲师 | 发表于 2012-11-8 09:24:34
    wu0337 发表于 2012-11-7 23:44
    咋个办嘛，我这几次都是bake出来手动做的，现在是30层，勉强手动了，再多了不知道咋整，我试过两条 ...

    硬转折有可能是显示问题，如果实体模型也有问题，可以考虑用loft选项的loose模式
    0 回复

    举报

    wu0337 · 发表于 2012-11-8 12:55 点评

    还有个问题，有没有办法让一条曲线在向上复制的过程中，曲线上的某个点沿某个方向移动或者旋转，我们以前做的都是让整个曲线在上升的过程中旋转，不是我需要的效果

    wu0337 · 发表于 2012-11-8 12:36 点评

    loose也不行，我试试把轨道切成两段再sweep2吧……
    wu0337 | 实习生 | 发表于 2012-11-8 12:36:05
    wyx10022 发表于 2012-11-8 09:24
    硬转折有可能是显示问题，如果实体模型也有问题，可以考虑用loft选项的loose模式

    loose也不行，我试试把轨道切成两段再sweep2吧……
    0 回复

    举报

    wu0337 | 实习生 | 发表于 2012-11-8 12:55:41
    wyx10022 发表于 2012-11-8 09:24
    硬转折有可能是显示问题，如果实体模型也有问题，可以考虑用loft选项的loose模式

    还有个问题，有没有办法让一条曲线在向上复制的过程中，曲线上的某个点沿某个方向移动或者旋转，我们以前做的都是让整个曲线在上升的过程中旋转，不是我需要的效果
    0 回复

    举报

    wyx10022 · 发表于 2012-11-8 21:19 点评

    可以用曲线干扰或点干扰 参考中钢国际和望京soho表皮生成方法
    wyx10022 | 网校特聘讲师 | 发表于 2012-11-8 21:19:58
    wu0337 发表于 2012-11-8 12:55
    还有个问题，有没有办法让一条曲线在向上复制的过程中，曲线上的某个点沿某个方向移动或者旋转，我们以前 ...

    可以用曲线干扰或点干扰
    参考中钢国际和望京soho表皮生成方法
