网校GH入门课程 第二章课后作业【记得交作业啊】

    交作业啦。这一个作业走了好多弯路，也有一些经验。
1一开始还想用方形矩阵命令再进行旋转，后来发现除了旋转还有太高。于是开了下论坛才知道曲面是在犀牛里面画好了倒进去的。于是，我画了几根线吸取到GH里面用gh的命令放样得到曲面，再用divide domain的平方，发现得到的uv线分割不均匀。再才知道在犀牛画好曲面直接导进去；
2把曲面和窗格画好之后想要offset，结果又发现不能将整个面当作一个整体offset，于是想到那就再最开始的时候offset，把分窗格命令在执行一遍，然后把四种方框依次放样就行了。
3如果在犀牛里面offset，我发现有很多面会挤在一起，缝隙不均匀，不知道这个问题能否避免；
4我发现如果brep网格面之后用v端口没有用E端口号，因为V端口四个点形成的新面会把曲面变成一个个矩形面的拼合面，变得不光滑了。

reebok82353386 发表于 2014-9-13 19:46
交作业啦。这一个作业走了好多弯路，也有一些经验。
1一开始还想用方形矩阵命令再进行旋转，后来发现除 ...

这个作业已经提供了源曲面surface，自己建一个曲面也可以

wyx10022 发表于 2014-9-13 19:56
这个作业已经提供了源曲面surface，自己建一个曲面也可以

原来首页的那个只是曲面啊，我还以为是答案，所以就没有看。谢谢老师

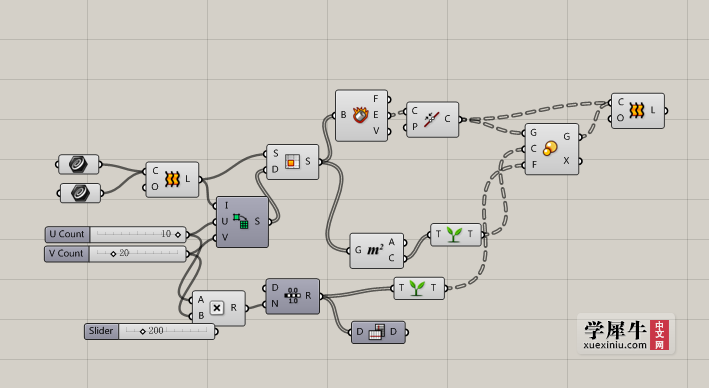

交作业。
主要是想看看老师的标准答案。
1.曲面是在GH里面建了几条线之后放样出来的
2.因为希望能纯粹一点，所以不想在Rhino里面手工Offset，但是又不会在GH里面做，所以最后Extrude的方法是参考了论坛里叫@蒯鼎的同学，在这里表示感谢！

克拉克.肯特 发表于 2014-9-23 16:45
交作业。
主要是想看看老师的标准答案。
1.曲面是在GH里面建了几条线之后放样出来的

网校置顶帖有源文件

老师，请问：在isotrim(subsrf)之后怎样生成与divide domian²内的u，v相关的树形数据
或者说怎么改变树形数据内n的值

wtttttt123 发表于 2014-10-22 16:05
老师，请问：在isotrim(subsrf)之后怎样生成与divide domian²内的u，v相关的树形数据
或者说怎么改变树形 ...

http://www.xuexiniu.com/thread-43909-1-1.html
网校精华帖要逐一看下

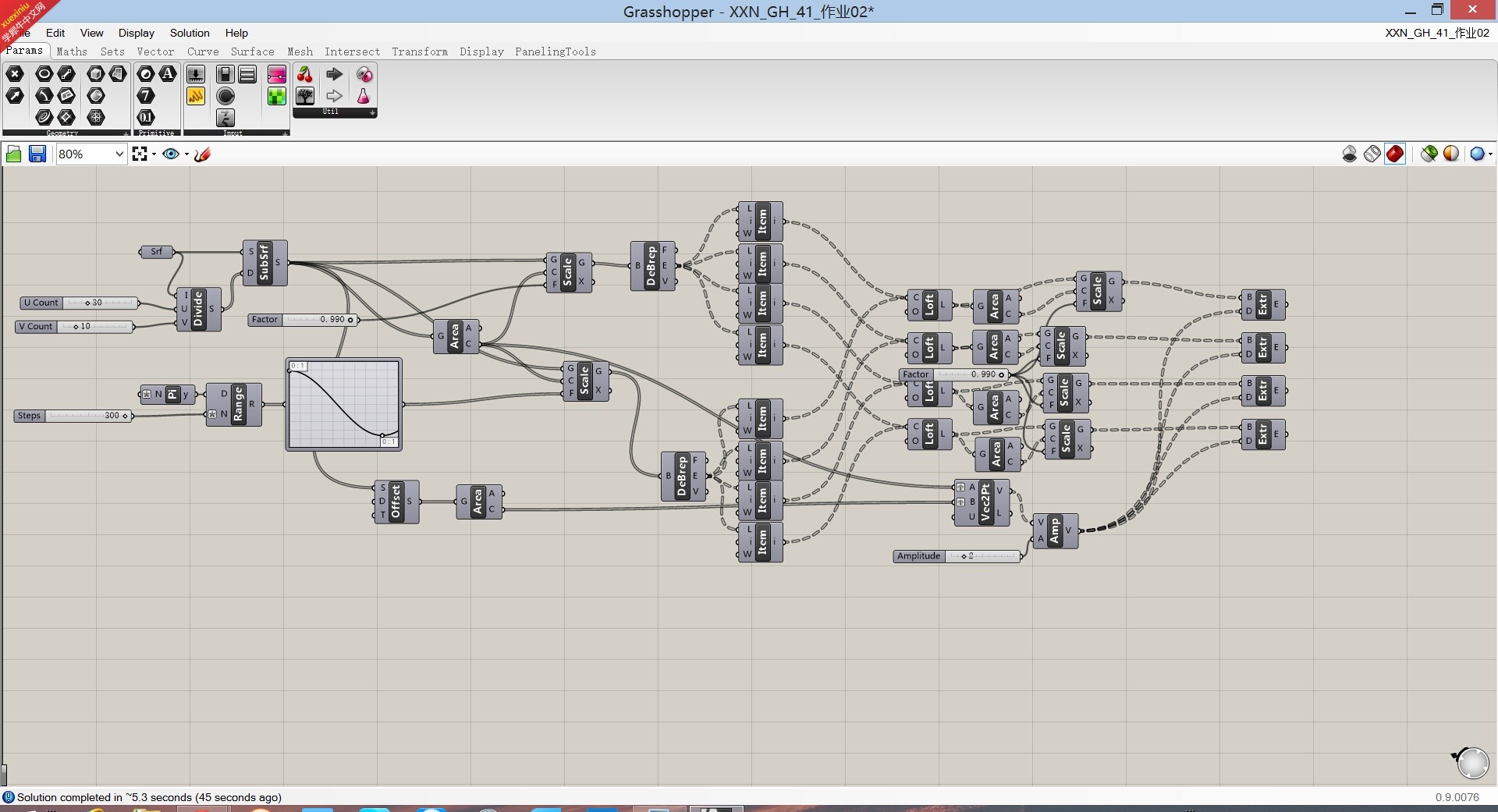

提交作业

提交作业

bobchen1103 发表于 2014-11-30 16:45
提交作业

不错，继续努力！

xander_527 发表于 2012-8-10 16:38
图～～～～～

兄弟，发个电池图来学习一下。

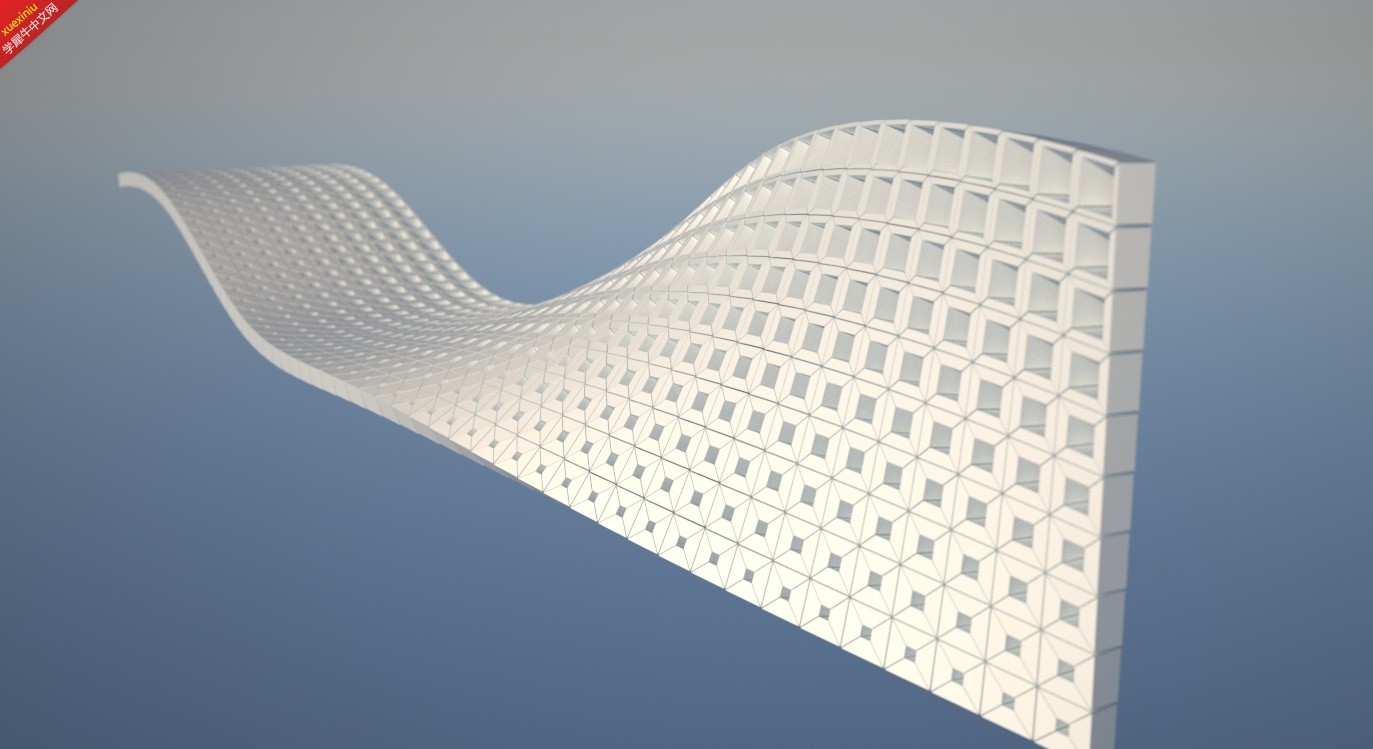

第二次作业！！

提交作业
自己建了曲面后才发现有源文件。。。
曲感觉曲面细分、基础等等操作是基础，开洞变化的规则才是决定最终成行物体的美丑的关键啊。

老师，交作业了，尝试了一下，还是没做出那种斜的纹理，我实在也是外框和内框放样，在犀牛模型中能看到那种斜线，但是渲染出来就没了

lctydkt 发表于 2015-3-18 00:32
老师，交作业了，尝试了一下，还是没做出那种斜的纹理，我实在也是外框和内框放样，在犀牛模型中能看到那种 ...

渲染器一般不会自动渲染边线，
继续努力！

jcdrumpet 发表于 2015-1-26 22:39
提交作业
自己建了曲面后才发现有源文件。。。
曲感觉曲面细分、基础等等操作是基础，开洞变化的规则才是决 ...

不错，继续努力！

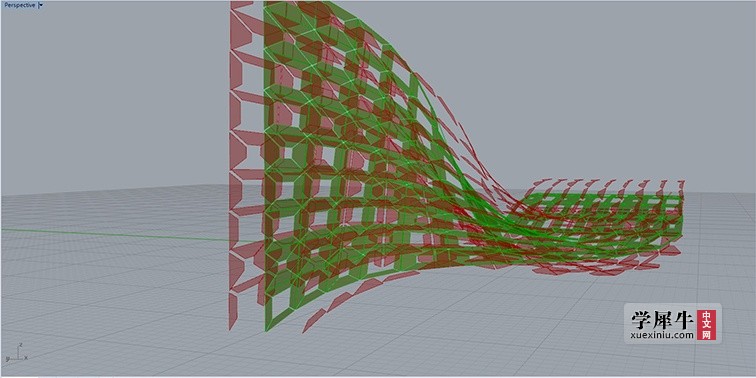

老師~您好 請問一下 我的GH哪裡做錯了~~主要問題是 當我OFFSET 時~最底部得梯形  方向是相反的耶~~嘗試好一會兒~還是找不出原因~~麻煩老師解惑一下!!!

evan2713 发表于 2015-6-2 13:35
老師~您好 請問一下 我的GH哪裡做錯了~~主要問題是 當我OFFSET 時~最底部得梯形  方向是相反的耶~~嘗試好一 ...

不要在GH中加厚，在rhino中offset ，选择solid实体选项即可

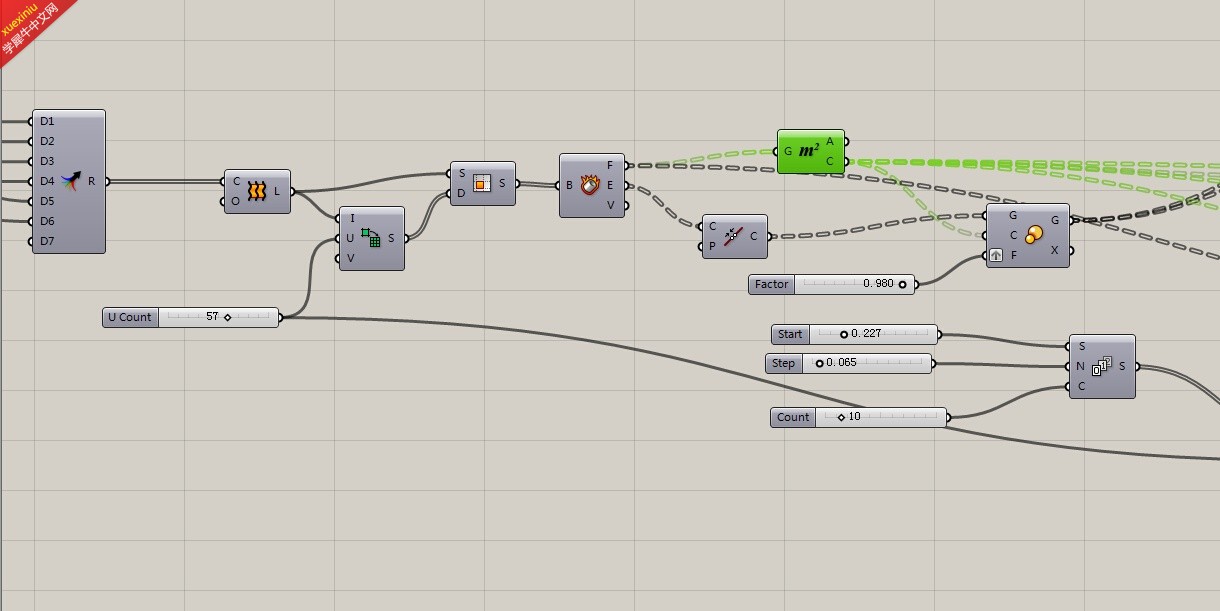

这个是我做的电池图，有个地方我搞不清楚，因为根据曲面分出来的面形成的数据是按照一个矩形成为一个组，要怎么吧这个数据进行再次编辑，形成以U和V方向上的组呢？还有就是后面的矩形柱子，老师是bake之后在犀牛上进行投影生成的吗？还是说是在GH里面完成的？

zhihao.han 发表于 2015-7-8 14:11
这个是我做的电池图，有个地方我搞不清楚，因为根据曲面分出来的面形成的数据是按照一个矩形成为一个组，要 ...

有空多翻翻精华帖和预习59-65答疑课
http://www.xuexiniu.com/thread-43909-1-1.html

绿篱可以手动删除部分

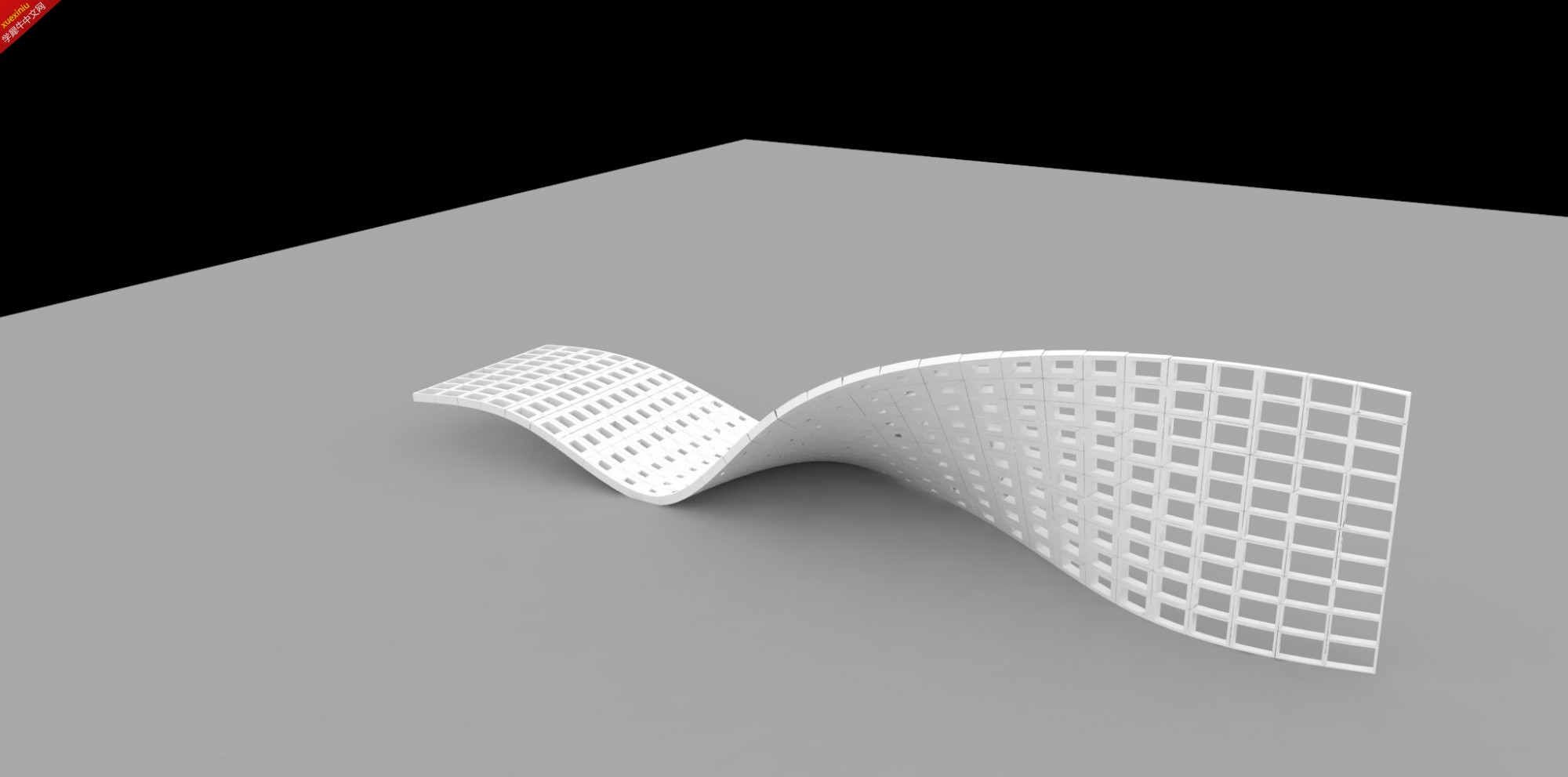

老师好 作业二完成 厚度是犀牛里直接offset得出 但是像图二所示 中间曲面扭转出offset后得到的形体并不光滑 凹凹凸凸的怎么破啊

starlxn 发表于 2015-8-14 12:05
老师好 作业二完成 厚度是犀牛里直接offset得出 但是像图二所示 中间曲面扭转出offset后得到的形体并不光滑 ...

offset距离不要太大

点干扰的模型

随机缩放

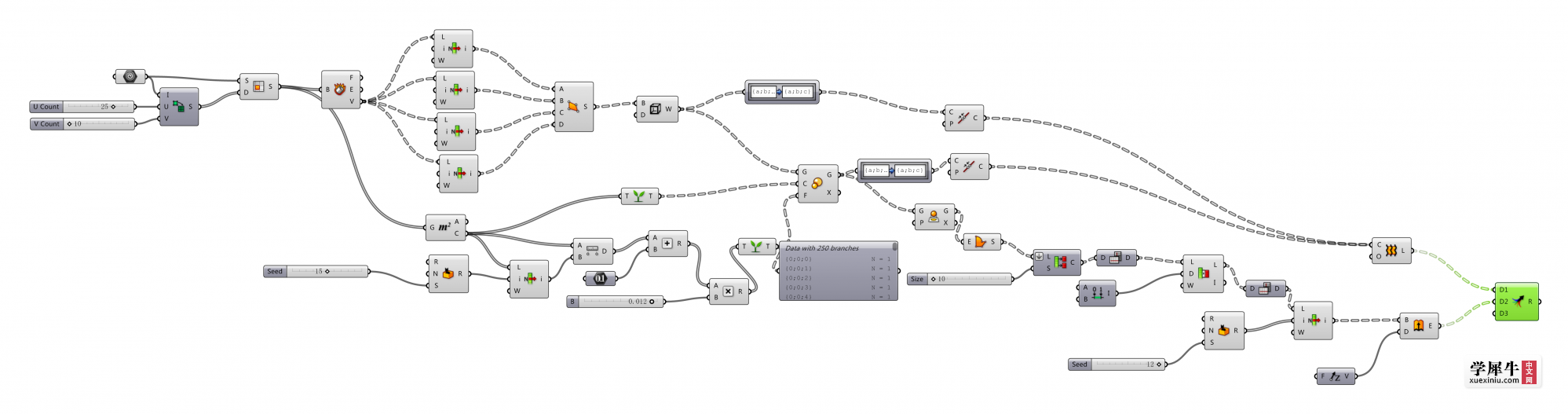

电池图

交作业啦！！
之前不会用论坛啊，作业做起来好费劲，恩以后要紧抱论坛的大腿。
1.因为矩形被划分成四个三角形，缩放的中心是三角形的共同顶点，内外三角形不是包含的关系，我就没法用Boundary surfaces形成面，最后没办法就只能用图形相交的方法硬做出来了，感觉方法笨笨的[s:188]
2.最大的难点是增加厚度，想要拉伸但是莫名其妙会识别出两个垂直方向来，没有办法去请教别人算是用了好多运算器筛选出相反的向量再掰正了，但是这部分还没有那么理解，就是电池图里红框框里面的那样，想看看王老师做的时候是怎样解决的。

hanmengchen1987 发表于 2015-12-20 16:55
交作业啦！！
之前不会用论坛啊，作业做起来好费劲，恩以后要紧抱论坛的大腿。
1.因为矩形被划分成四个三角 ...

1、内外框放样loft也是可以的
2、offset加厚度在rhino中最简便

第二次作业

第二章作业

xgx138013 发表于 2016-1-19 00:32
第二章作业

不错，继续努力
