网校GH入门课程第二章课后作业【记得交作业啊】

wyx10022 · | 发表于 2012-11-12 22:28:22

林泉发表于 2012-11-12 21:44
请教老师，1)我在做这一章练习里面的曲面细分，如图A，小三角面本来应该是掏空的，可是BAKE出来缺失很多，是 ...

1 http://www.xuexiniu.com/thread-29467-1-3.html
2和3 在犀牛中展开即可http://www.xuexiniu.com/forum.ph ... &fromuid=112757

林泉 · | 发表于 2012-11-12 22:55:44

多谢老师，第一个问题明白了，后面两个不懂，择时再学习吧。[s:87]

林泉 · | 发表于 2012-11-13 00:32:10

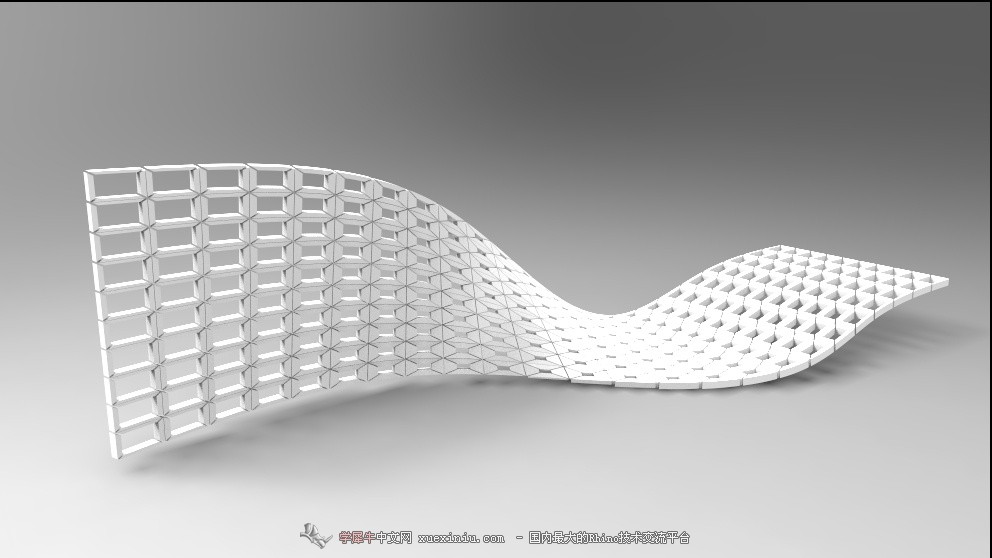

交作业啦[s:189]

wyx10022 · | 发表于 2012-11-13 08:31:39

林泉发表于 2012-11-13 00:32
交作业啦

不错，继续努力！

┇_Forever” · | 发表于 2012-11-16 14:21:40

C:\Users\lupeng\Desktop不知道对不对交作业

┇_Forever” · | 发表于 2012-11-16 14:22:38

作业

‖沉封千年.. · | 发表于 2012-11-16 17:34:11

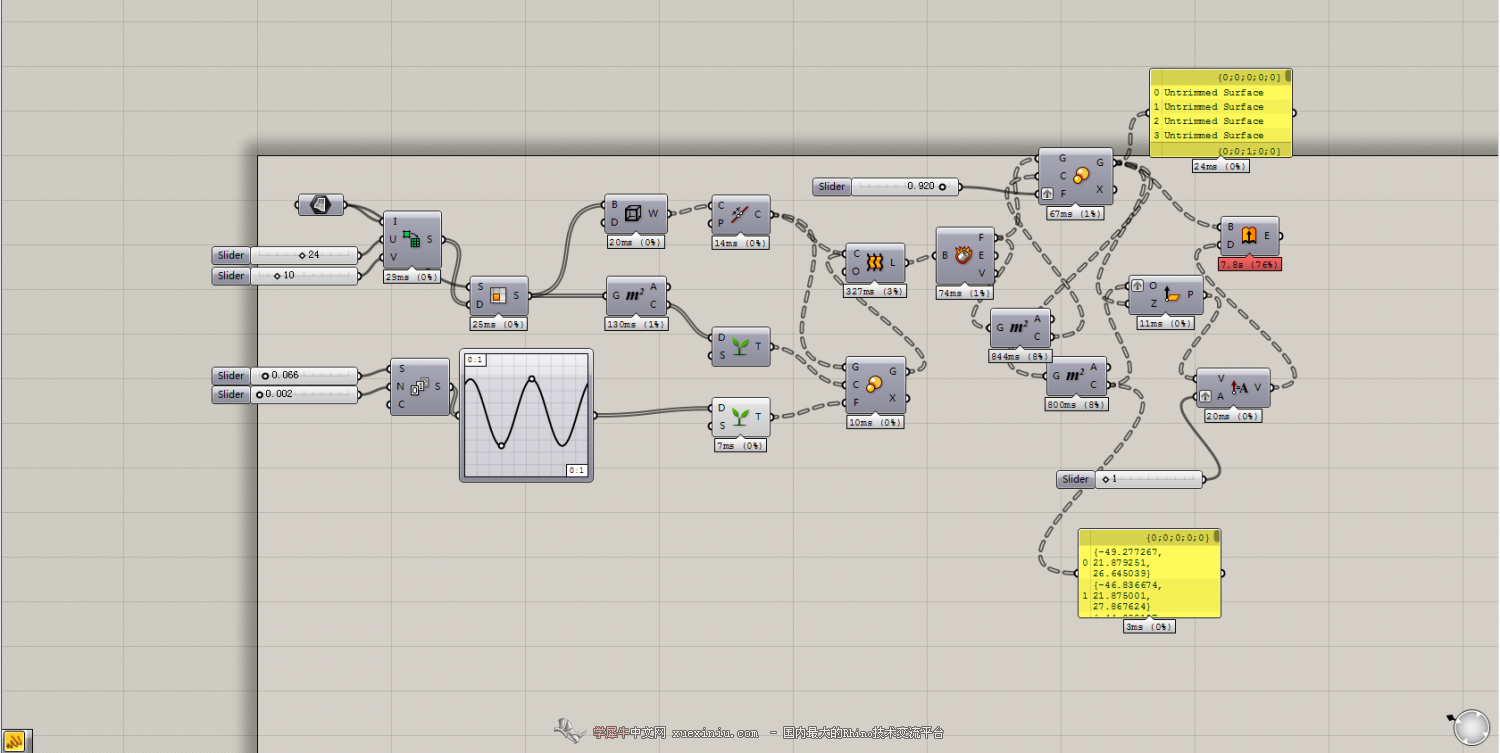

来交作业了,感觉我的电路图可能有点问题,二次干拢的时候Flip Matrix好像不起作用,老师有空给我看下啊,谢谢

wyx10022 · | 发表于 2012-11-17 09:16:47

‖沉封千年.. 发表于 2012-11-16 17:34
来交作业了,感觉我的电路图可能有点问题,二次干拢的时候Flip Matrix好像不起作用,老师有空给我看下啊,谢谢 ...

在这个例子里，flip matrix看不出区别，因为用距离做干扰，跟是否flip无关

guooug · | 发表于 2012-11-29 12:39:40

为啥是这样的，跟视频不一样？

wyx10022 · | 发表于 2012-11-29 13:12:20

视频里不是这么做的吧？复制的那部分数据是不变的，所以有些地方没有旋转

guooug · | 发表于 2012-11-30 15:36:19

我指的是用了Create后为啥只在模型底端有显示，单视频里是在整个模型都有显示。

wyx10022 · | 发表于 2012-11-30 15:57:08

guooug 发表于 2012-11-30 15:36
我指的是用了Create后为啥只在模型底端有显示，单视频里是在整个模型都有显示。 ...

可能新版本做了些脚本更改，之前很多同学都问过这个问题，不用太在意

guooug · | 发表于 2012-11-30 16:28:22

在犀牛里用偏移，会出现图121那样的问题，在GH里用图124的方法，从立面图122上看没问题，但是从平面上看，又会出现图123那样，偏移不均匀的情况，怎么解决？

wyx10022 · | 发表于 2012-11-30 17:16:51

guooug 发表于 2012-11-30 16:28
在犀牛里用偏移，会出现图121那样的问题，在GH里用图124的方法，从立面图122上看没问题，但是从平面上看， ...

你用的命令不是偏移offset，是挤出extrude
曲面增加厚度一节课有讲解，请认真学习

guooug · | 发表于 2012-12-1 00:11:27

用的是这里面的偏移曲面工具啊。

wyx10022 · | 发表于 2012-12-1 09:54:37

guooug 发表于 2012-12-1 00:11
用的是这里面的偏移曲面工具啊。

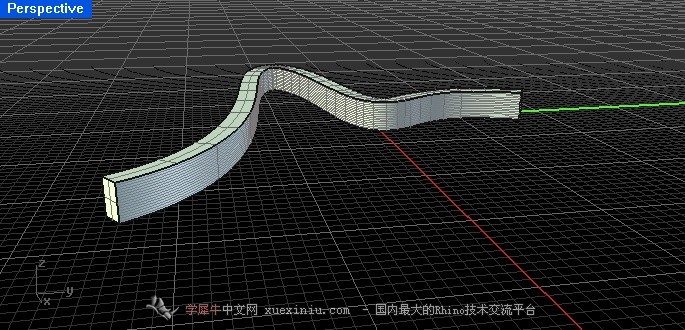

我操作的偏移

对比下，看看有什么区别
如果实在分析不出问题，把模型发上来即可

guooug · | 发表于 2012-12-1 11:02:30

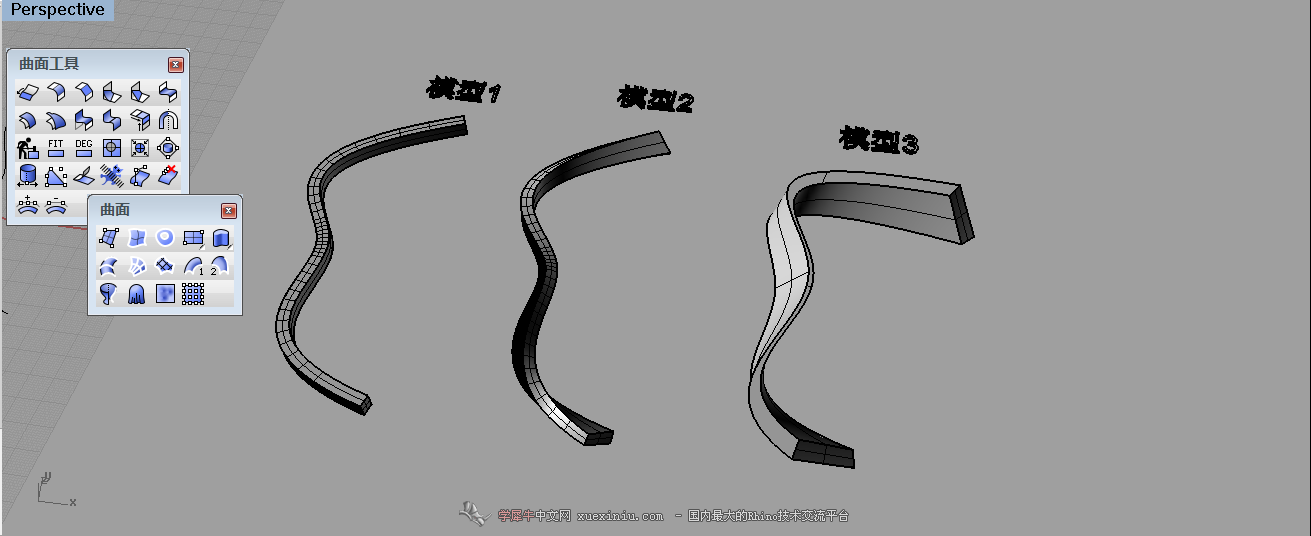

偏移工具是沿着法线方向做偏移，如果法线方向都是在一个平面内就不会有问题（图中模型1），但是如果法线的朝向不在同一平面，那样偏移出的模型就是扭曲的（图中模型2），如果用缩放边线，然后再放样，得到的模型不扭曲，但是宽度却不均匀。

guooug · | 发表于 2012-12-1 11:16:42

有没有简单的方法把图中模型4变成模型5那样。

wyx10022 · | 发表于 2012-12-1 13:10:20

guooug 发表于 2012-12-1 11:16
有没有简单的方法把图中模型4变成模型5那样。

模型5的顶面是平面的吗？

wyx10022 · | 发表于 2012-12-1 13:25:16

本帖最后由 wyx10022 于 2012-12-1 13:26 编辑

guooug 发表于 2012-12-1 11:16
有没有简单的方法把图中模型4变成模型5那样。

明白你的意思了，估计你要的是彩带挤出 ribbon extrude
手工课程里提到过

guooug · | 发表于 2012-12-1 22:11:06

用的就就是彩带挤出上下两个平面，然后放样出来的，如果用这个方法做soho 的表皮，那就太麻烦了。
犀牛或者gh都还没有个简单的方法吧。

wyx10022 · | 发表于 2012-12-1 23:33:07

guooug 发表于 2012-12-1 22:11
用的就就是彩带挤出上下两个平面，然后放样出来的，如果用这个方法做soho 的表皮，那就太麻烦了。
犀牛或者 ...

如果要达到你想要的这种效果，就不能产生扭曲的模型，这样在实际工程中也是没有必要出现的

只需更改grasshopper程序中一个参数即可，把move的z向量，替换为两点向量

John5 · | 发表于 2012-12-6 22:16:03

教个作业:)

wyx10022 · | 发表于 2012-12-7 06:44:08

John5 发表于 2012-12-6 22:16
教个作业

不错，继续努力

wangyu86105 · | 发表于 2012-12-20 23:34:22

本帖最后由 wangyu86105 于 2012-12-20 23:36 编辑

第二次作业。另外有个问题。plan normal这个运算器主要是什么用途，我的这种用法对不对？还有当我调节scale的数值时这个运算器总是会变成红色，错误提示：date conversion failed from surface to vector。

wangyu86105 · | 发表于 2012-12-21 00:15:20

老师：
有一个问题：offset后进行loft出现这种状况，就是对应的边在放样时不对应（试用了很多种方法）。这个怎么解决？

wyx10022 · | 发表于 2012-12-21 08:56:04

wangyu86105 发表于 2012-12-20 23:34
第二次作业。另外有个问题。plan normal这个运算器主要是什么用途，我的这种用法对不对？还有当我调节scale ...

1 按向量方向统一平面方向
2 z端应该输入vector
到置顶帖对比下源文件吧

wyx10022 · | 发表于 2012-12-21 08:56:49

wangyu86105 发表于 2012-12-21 00:15
老师：
有一个问题：offset后进行loft出现这种状况，就是对应的边在放样时不对应（试用了很多种方法）。这 ...

如果loft选项的align sections不起作用的话，就到rhino里手动offset，非常方便

rickrui · | 发表于 2012-12-23 23:58:31

交作业啦。。。最近没时间，内框没做太多变化。呵呵呵，做gh的时候运算量好像巨大很慢啊

老师，用offset再create loft会出现第二张图那样的结果，有其他做法让图形能完整一点吗？？

wyx10022 · | 发表于 2012-12-24 09:46:56

rickrui 发表于 2012-12-23 23:58
交作业啦。。。最近没时间，内框没做太多变化。呵呵呵，做gh的时候运算量好像巨大很慢啊

老师，用offset再 ...

在rhino中offset最方便
