网校GH入门课程第二章课后作业【记得交作业啊】

wyx10022 · | 发表于 2012-9-4 19:00:10

zengyue008 发表于 2012-9-4 15:41
特别是那些检查的法线都在下面然后显示全部为false

试试拍平S端，程序上看没有问题

Marcco · | 发表于 2012-9-5 18:26:21

老师 loft不了哪里出问题了？？

zengyue008 · | 发表于 2012-9-5 19:44:38

做了挺长的时间，因为想做个大楼的，后来发现先学会走吧。。。
问题是最后一个部分重复的操作很多（有4个）我想是不是有简便方法呢？
还有就是最后投影在XY平面上挤出的时候，怎么只选择一部分面向z挤出呢？
我利用数据融合把前面的挤出0，可是还会生成面，手动删除了。。。不知老师有什么好方法给点提示哈~

Marcco · | 发表于 2012-9-5 22:27:22

本帖最后由 Marcco 于 2012-9-5 23:21 编辑

老师我来交作业了 offset是用rhino做的请教用GH做offset的思路

wyx10022 · | 发表于 2012-9-6 09:23:16

Marcco 发表于 2012-9-5 22:27
老师我来交作业了 offset是用rhino做的请教用GH做offset的思路

在rhino中offset比较简单，gh的作法视频课程第二章中有

Marcco · | 发表于 2012-9-6 10:57:55

wyx10022 发表于 2012-9-6 09:23
在rhino中offset比较简单，gh的作法视频课程第二章中有

原来的一个矩形面offset以后就形成四个梯形面了
用GH怎么把四个梯形面合并成一个面
offset后数据结构

wyx10022 · | 发表于 2012-9-6 13:40:48

Marcco 发表于 2012-9-6 10:57
原来的一个矩形面offset以后就形成四个梯形面了
用GH怎么把四个梯形面合并成一个面
offset后数据结构

offset后和原曲面是一一对应的关系，为什么要合并呢？

ZPAD_1 · | 发表于 2012-9-13 12:25:25

好奇怪啊老是做不好，老师帮帮我吧！！两个问题

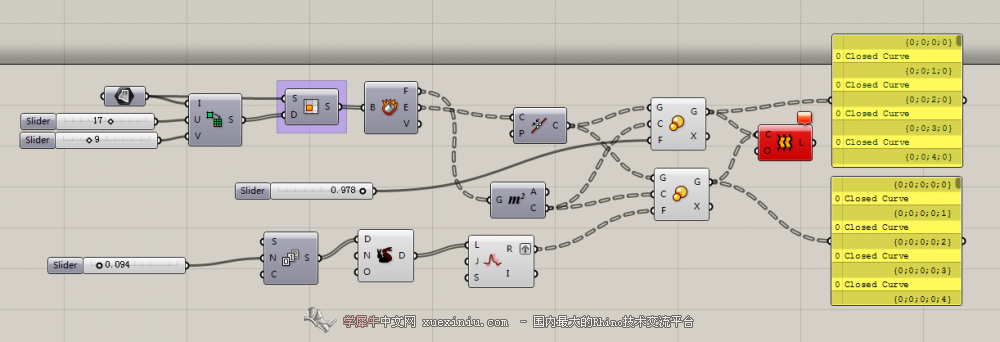

一：第一个LOFT连接好后就变红了！不知道为啥但LOFT操作还是执行了，错误显示one runtime error

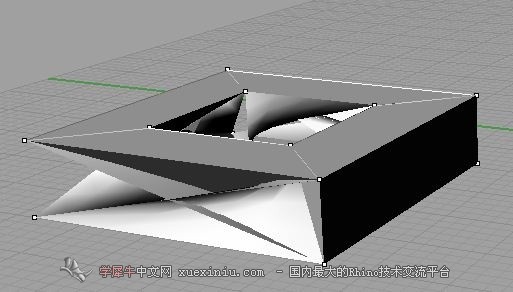

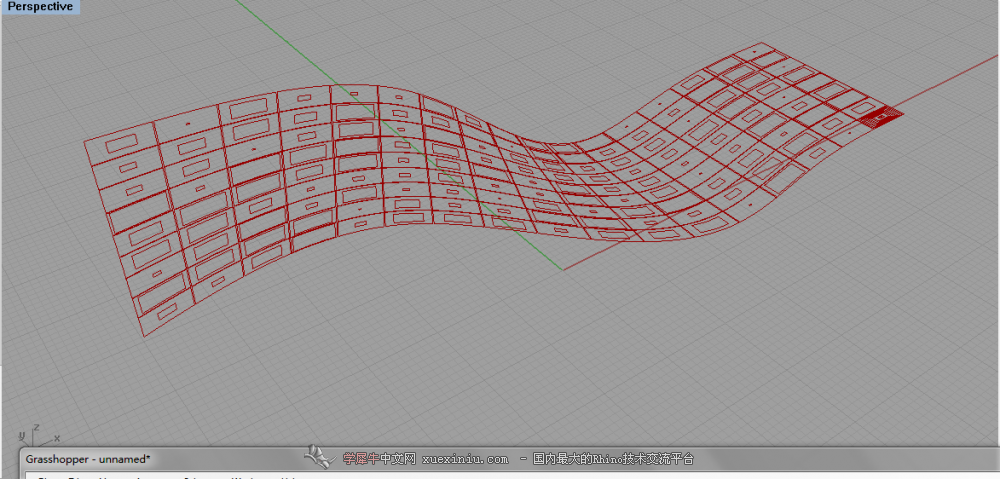

二：第二个LOFT连接好后又变红了。。。这回LOFT操作不执行了！BAKE出来的结果如图，缺少最后一步，显示6722 runtime error

楼层的帖子我看过别人出现的问题，看过你之前说的LOFT命令很严格。。但还是一头雾水。。比如：别人操作第一个LOFT好像没变红，第二个LOFT试了GRAFT也没有用。。谢谢老师解答啊！着急哇~~~

wyx10022 · | 发表于 2012-9-13 13:06:46

本帖最后由 wyx10022 于 2012-9-13 13:12 编辑

ZPAD_1 发表于 2012-9-13 12:25
好奇怪啊老是做不好，老师帮帮我吧！！两个问题
一：第一个LOFT连接好后就变红了！不知道为啥但LOFT操作还 ...

这个我在课程里讲过loft输入端的几个注意事项，包括检查路径，一一对应，树形数据
你的这个估计是路径问题
解决方法，在graft端拍平数据
另外，1join curve的p端为什么要连上中心点？
2domain运算器的n端，应该是关联数据，否则scale运算器数量会不一致；
3后边edge缺了一个join步骤；
请耐心检查

ZPAD_1 · | 发表于 2012-9-14 00:12:43

wyx10022 发表于 2012-9-13 13:06
这个我在课程里讲过loft输入端的几个注意事项，包括检查路径，一一对应，树形数据
你的这个估计是路径 ...

现在觉得基础好不扎实，明天一定从新看一遍视频好好巩固下。。。老师麻烦您啦！你再解答下这个问题吧，不知道会不会很小白的问题。。图一立面｛｝立面5个数，N=12。。。图二里面6个数，N=4。。。您所说的路径一致应该是图一图二对应一致吧。。他们分别代表着什么意思呢？？？现在这个情况应该怎么调整呢？（什么拍平，JION，GRAFT都试了试都LOFT不出来）还有就是为啥他俩OFFSET后就不一致了呢？

问题挺多的。。真心觉得麻烦老师了！！日后巩固基础知识一定[s:184]

wyx10022 · | 发表于 2012-9-14 09:09:25

本帖最后由 wyx10022 于 2012-9-14 09:15 编辑

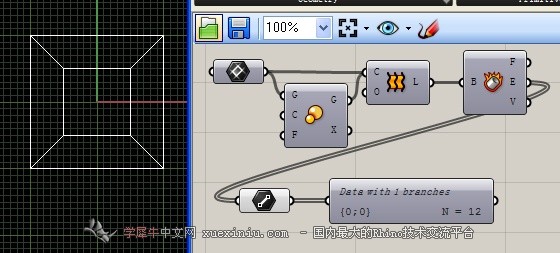

offset之前，edge是每个brep的12条边线

offset之后，edge是每个小面的边线

解决方法：

提取offset之前边框，这样就是对应关系了，但是不能直接放样loft
请思考后边的步骤

ZPAD_1 · | 发表于 2012-9-14 20:00:00

wyx10022 发表于 2012-9-14 09:09
offset之前，edge是每个brep的12条边线

offset之后，edge是每个小面的边线

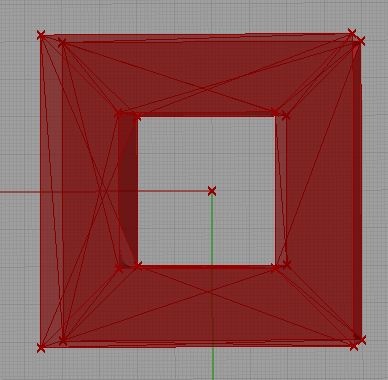

哇去！前面的通了！最后LOFT前应该GRAFT TREE四对梯形一一对应吧？可是。。。可是。。。每个梯形对应了！梯形的点没有对应。。。而且四对梯形中，是一对梯形点对应，三对不对应。如图。。哇去。。LOFT好难解决哇老师！！[s:159]

wyx10022 · | 发表于 2012-9-15 09:24:47

ZPAD_1 发表于 2012-9-14 20:00
哇去！前面的通了！最后LOFT前应该GRAFT TREE四对梯形一一对应吧？可是。。。可是。。。每个梯形对应了！ ...

loft有个align sections选项，试试看

ZPAD_1 · | 发表于 2012-9-15 19:04:58

本帖最后由 ZPAD_1 于 2012-9-15 19:06 编辑

wyx10022 发表于 2012-9-15 09:24
loft有个align sections选项，试试看

还是不行哇老师[s:168]GH这个LOFT有待改进哇。。。老师您辛苦啦！您要不忙就给琢磨琢磨嘿嘿~~

wyx10022 · | 发表于 2012-9-16 10:15:53

本帖最后由 wyx10022 于 2012-9-16 10:20 编辑

ZPAD_1 发表于 2012-9-15 19:04
还是不行哇老师GH这个LOFT有待改进哇。。。老师您辛苦啦！您要不忙就给琢磨琢磨嘿嘿~~

这个问题其他同学都没有遇到过，我也没有
先到置顶帖下载源文件对比下吧
实在不行，再截个最后的电池图吧

ZPAD_1 · | 发表于 2012-9-16 12:14:01

wyx10022 发表于 2012-9-16 10:15
这个问题其他同学都没有遇到过，我也没有
先到置顶帖下载源文件对比下吧
实在不行，再截个最后的电池 ...

老师您看看。。我是迷糊鸟[s:176]实在不行先搁置~麻烦您鸟

wyx10022 · | 发表于 2012-9-17 08:43:37

ZPAD_1 发表于 2012-9-16 12:14
老师您看看。。我是迷糊鸟实在不行先搁置~麻烦您鸟

逻辑关系不正确，既然前边用wires提取faces的边框，那offset后也应该用wires提取边框，这样才是最严格的逻辑
explode出的edges顺序不一定是你想要的

ZPAD_1 · | 发表于 2012-9-17 21:29:17

wyx10022 发表于 2012-9-17 08:43
逻辑关系不正确，既然前边用wires提取faces的边框，那offset后也应该用wires提取边框，这样才是最严格的逻 ...

老师您悄悄看71楼嘻嘻。。。只有这样才能路径一致哇！如果全用wires地话路径又不一致鸟！多一级路径[s:189]~~老师系不系只能定义我grasshopper版本不一样的原因啦

ZPAD_1 · | 发表于 2012-9-18 00:30:29

wyx10022 发表于 2012-9-17 08:43
逻辑关系不正确，既然前边用wires提取faces的边框，那offset后也应该用wires提取边框，这样才是最严格的逻 ...

老湿！！！做望京SOHO的时候也出现这样问题了，有个别的面“杂交”鸟。。。我觉得是GH的问题吧，下载了咱网站上的旧版本，打算明天重新安GH[s:148]。。。。老湿您说应该不是我的问题吧。。。？等您一个肯定我就重装啦！

wyx10022 · | 发表于 2012-9-18 09:01:41

ZPAD_1 发表于 2012-9-18 00:30
老湿！！！做望京SOHO的时候也出现这样问题了，有个别的面“杂交”鸟。。。我觉得是GH的问题吧，下载了咱 ...

不是gh的问题，是很多细节问题，比如删除重合点，是否闭合曲线等等，最好重新看看视频

ZPAD_1 · | 发表于 2012-9-18 09:59:37

wyx10022 发表于 2012-9-18 09:01
不是gh的问题，是很多细节问题，比如删除重合点，是否闭合曲线等等，最好重新看看视频

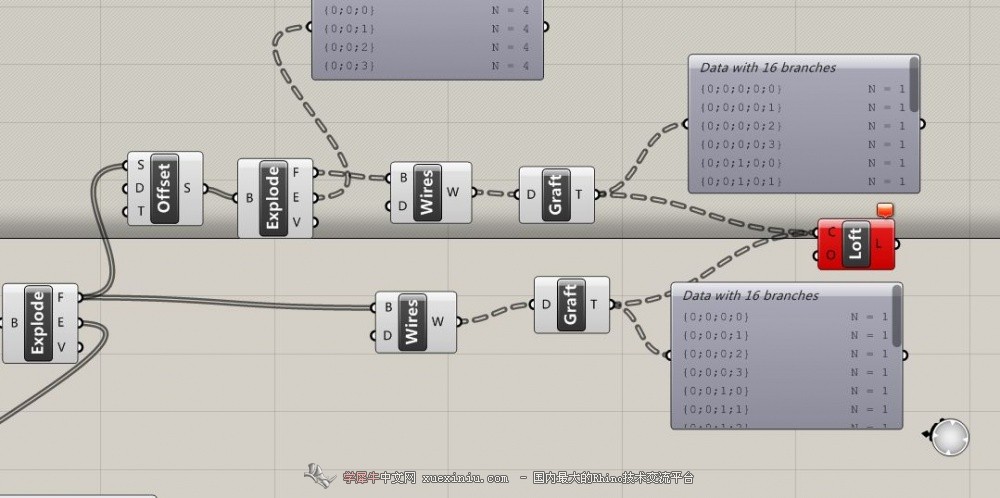

老湿我做一步问您一步表嫌我笨呀[s:158]。。。第一张图是在graft端拍平鸟还是不成挨！第二张是我自己搞的~~在下面wires前加个graft两个路径就一样啦~~可最后还是不成。。。[s:146]

我现在觉得问题应该在前面，就是第一步对矩形Scale然后Loft的“回”形，和Offset后的“回”形两个不一样。。哪步操作后他们边的顺序就不一样了？比如。。OFFSET后的顺序就按坐标顺序排了？我瞎猜啊。。因为您看那个图永远只有一个面是对的，其他很乱。。再给您截张图。。。

wyx10022 · | 发表于 2012-9-18 10:31:27

ZPAD_1 发表于 2012-9-18 09:59
老湿我做一步问您一步表嫌我笨呀。。。第一张图是在graft端拍平鸟还是不成挨！第二张是我自己搞的 ...

呵呵，初学都是问题比较多，没事的
不过要细心，你再看看我上次回帖用篮框圈的部分，应该把wires直接连给offset的s端，不要explode

ZPAD_1 · | 发表于 2012-9-18 11:34:00

wyx10022 发表于 2012-9-18 10:31
呵呵，初学都是问题比较多，没事的
不过要细心，你再看看我上次回帖用篮框圈的部分，应该把wires直接连给 ...

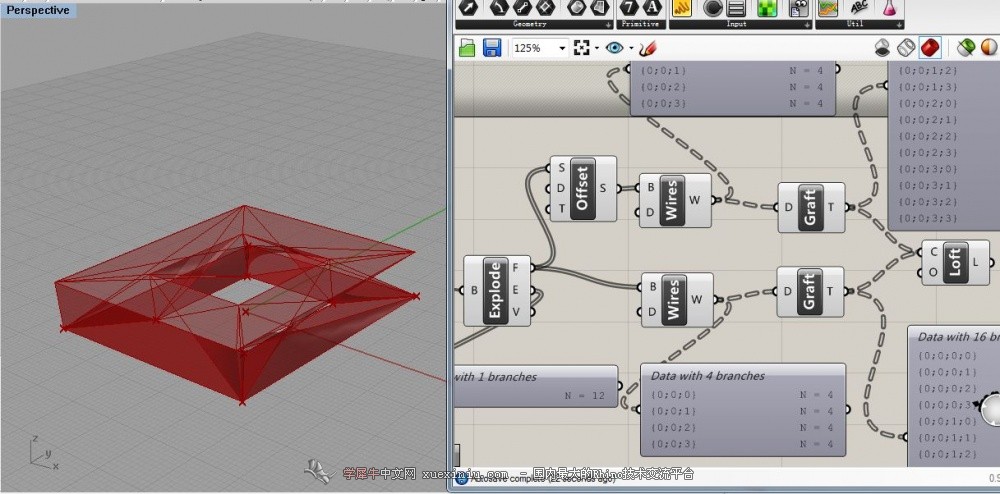

还是不行。。好像唯一改变是~~完整的面换了一边[s:165]

wyx10022 · | 发表于 2012-9-18 12:26:13

本帖最后由 wyx10022 于 2012-9-18 12:28 编辑

ZPAD_1 发表于 2012-9-18 11:34
还是不行。。好像唯一改变是~~完整的面换了一边

这次graft端没有拍平，还要再细心
最后数据结构显示有两级分支，这样loft是不支持的

ZPAD_1 · | 发表于 2012-9-18 13:28:08

wyx10022 发表于 2012-9-18 12:26
这次graft端没有拍平，还要再细心
最后数据结构显示有两级分支，这样loft是不支持的

我挺细心的~~其实我拍平也试过。。没有变化

ZPAD_1 · | 发表于 2012-9-18 13:35:23

wyx10022 发表于 2012-9-18 12:26
这次graft端没有拍平，还要再细心
最后数据结构显示有两级分支，这样loft是不支持的

服务器为啥不让我传图了。。就是刚才的电池图，拍平不拍平都是介个样儿~~~

wyx10022 · | 发表于 2012-9-18 14:16:41

本帖最后由 wyx10022 于 2012-9-18 14:19 编辑

ZPAD_1 发表于 2012-9-18 13:35
服务器为啥不让我传图了。。就是刚才的电池图，拍平不拍平都是介个样儿~~~

这次又缺少join

这位同学欠缺的是耐心和仔细，我们从69楼讨论到87楼
提到的问题不是只改一个就可以的，要全部具备才能是一个严格的程序
路径，join，和loft的align sections缺一不可，请仔细检查

ZPAD_1 · | 发表于 2012-9-19 22:56:18

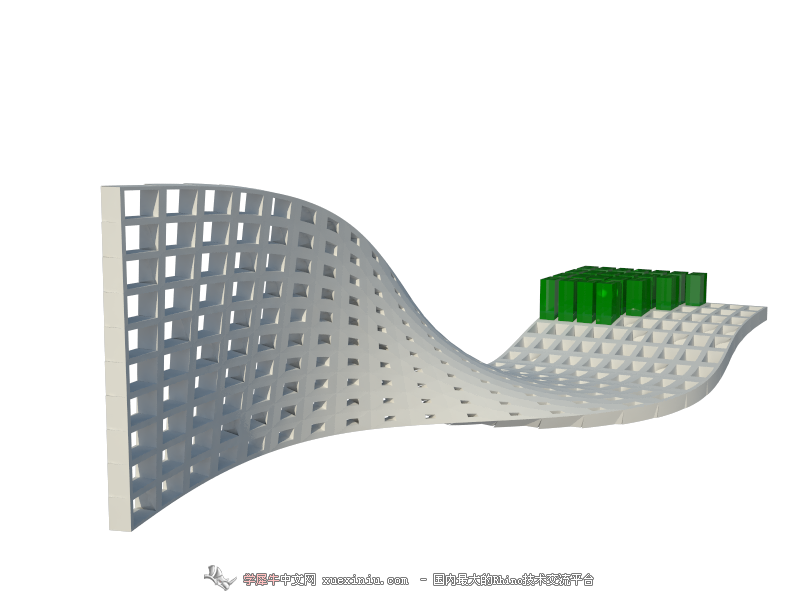

老师！终于可以交作业了~~给老师加10块大洋！！

再问两问题吧！
1.最后的绿色矩阵我是200个0加40个非0高度Merge出来。。但要做成老师那样要merge好几回哇。有啥方法么这个地方？？
2.第二张图您可以看到白色网格还有一些不完整的地方，局部还是有问题。。您觉得可能是什么问题导致的捏？？
谢谢老师辛苦解答呀~~~~[s:173]

wyx10022 · | 发表于 2012-9-20 08:56:57

ZPAD_1 发表于 2012-9-19 22:56
老师！终于可以交作业了~~给老师加10块大洋！！

再问两问题吧！

1可以用数据筛选，最后一章有这个课程，先研究下
2这个问题用rhino的offset更简便，我几乎不用gh去offset，太麻烦

yangwenbo0435 · | 发表于 2012-10-6 01:03:54

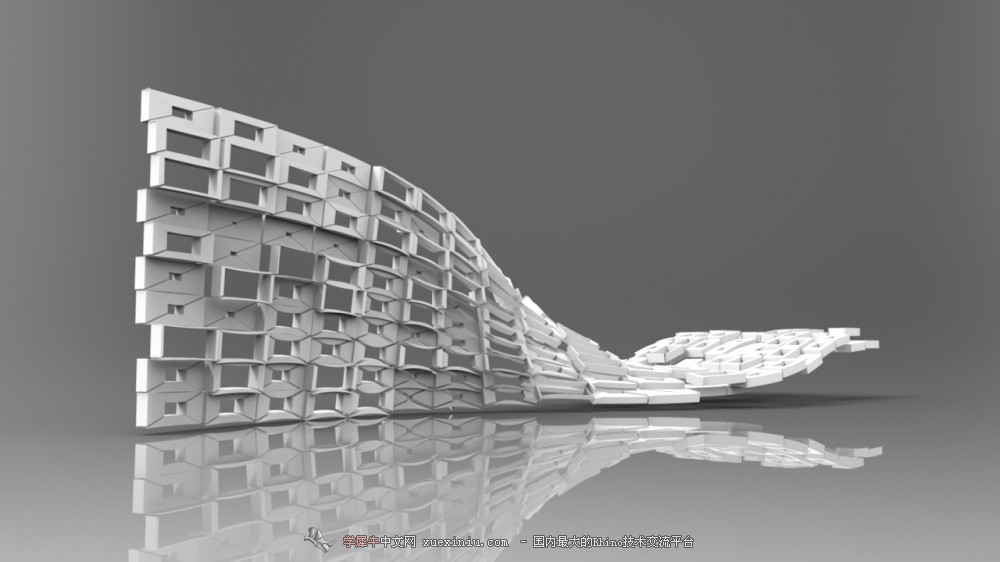

随便画了一个犀牛曲面，用GH做成这个效果，请问老师有GH答案么，很想看看，谢谢
